基于HarmonyOS API 24 Flutter for OpenHarmony 实战：图片虚拟画廊（3D轮播）
3D图片轮播（虚拟画廊） - 技术解析文档
一、项目背景概述
本项目是一个基于 Flutter 框架开发的 3D 图片轮播应用，也称为图片虚拟画廊，专为 OpenHarmony 平台设计。该应用的核心功能是在三维空间中展示一组图片，图片以环形排列，用户可以通过拖动来旋转视角，查看不同位置的图片，营造出沉浸式的虚拟画廊体验。
3D 轮播是一种高级的 UI 交互效果，它利用透视原理在二维屏幕上模拟三维空间的视觉效果。与传统的平面轮播相比，3D 轮播具有更强的空间感和视觉冲击力，能够更好地吸引用户的注意力。在产品展示、图片浏览、相册查看、虚拟展厅等场景中，3D 轮播都能为用户带来新颖独特的视觉体验。
本应用实现了一个圆柱式的 3D 轮播组件，所有图片围绕一个虚拟的圆柱体排列，距离观察者有远近之分。距离近的图片显示得大而清晰，距离远的图片显示得小而暗淡，这种透视效果极大地增强了空间感。用户可以用手指或鼠标在轮播区域左右拖动，使整个圆柱旋转，从而查看不同位置的图片。
应用使用 Flutter 的 Matrix4 矩阵变换来实现 3D 效果，通过数学计算模拟真实的透视投影。虽然没有使用专门的 3D 渲染引擎，但通过巧妙的 2D 变换组合，同样能够达到以假乱真的 3D 视觉效果。这也充分展示了 Flutter 在自定义视觉效果方面的强大能力。
二、架构分析
整体架构图
架构设计说明
本项目采用 Flutter 组件化架构，整体结构清晰，层次分明。应用入口层负责全局配置，页面层组织页面布局和数据，核心功能则封装在 3D 轮播组件中。
3D 轮播组件内部采用五层结构设计：配置参数层定义了丰富的可调参数，使用户可以根据需要定制轮播效果；状态管理层维护旋转角度和触摸状态等运行时数据；交互处理层处理用户的拖动手势；3D 计算层负责将数学模型转换为视觉参数；渲染层则通过 Flutter 的变换组件将 3D 效果呈现在屏幕上。
3D 计算层是整个组件的核心，它包含了透视投影的数学实现。通过三角函数和矩阵变换，将二维图片放置到虚拟的三维空间中，并根据观察者的视角计算出每个图片的位置、大小和透明度。这一层的算法设计直接决定了 3D 效果的真实感和流畅度。
三、入口组件流程
应用启动与根组件
应用从 main() 函数开始执行，调用 runApp() 启动 Flutter 应用并挂载根组件。根组件构建 MaterialApp，配置应用标题为 “Flutter for openHarmony”，使用深紫色种子色生成的配色方案，启用 Material 3 设计风格，并将 MyHomePage 设置为首页。
这是标准的 Flutter 应用启动流程，为整个应用提供了统一的主题和导航框架。
首页结构设计
首页 MyHomePage 是一个有状态组件，在 build 方法中首先定义了一个包含六张图片地址的列表。这些图片使用 picsum.photos 服务，通过不同的 seed 参数确保每张图片都是不同的。图片尺寸为 400x600 像素，竖屏比例，适合展示在虚拟画廊中。
页面主体使用 Scaffold 组件，顶部是蓝色背景的导航栏。内容区域使用 SingleChildScrollView 包裹，内部是一个 Column 垂直布局，包含三个部分：标题、3D 轮播组件和操作提示。
标题部分显示"图片虚拟画廊（3D轮播）"，字体加大加粗，居中对齐，明确告知用户当前页面的功能。
3D 轮播组件是页面的核心，传入了图片列表、高度、图片项宽度和高度等参数。组件高度设为 400 像素，为 3D 效果提供足够的展示空间。
操作提示部分以浅灰色卡片形式展示，告知用户三种操作方式：拖动图片可以旋转画廊、点击图片可以查看详情（当前为日志输出）、图片会根据位置显示不同的大小和透明度。这些提示帮助用户快速了解组件的交互方式。
四、核心组件逐段解析
组件配置参数
3D 轮播组件提供了丰富的配置参数，使用户可以灵活调整轮播效果：
图片地址列表 imageUrls 是必填参数，包含所有需要展示的图片的网络地址。图片的数量没有限制，可以是任意多张。
高度 height 和宽度 width 控制组件的整体尺寸，高度默认为 400.0 像素，宽度默认为无穷大（即填满父容器）。
图片项宽度 itemWidth 和图片项高度 itemHeight 控制每张图片的尺寸，默认分别为 150.0 和 200.0 像素。这两个参数决定了图片在 3D 空间中的大小。
旋转半径 radius 控制图片排列的圆柱体半径，默认为 300.0 像素。半径越大，图片排列越分散，旋转时的视觉差异也越大。
透视强度 perspective 控制透视效果的强弱，默认为 800.0。这个值越小，透视效果越明显，近大远小的差异越大；值越大，透视效果越弱，越接近正交投影。
这些参数提供了丰富的调节空间，用户可以根据具体的使用场景和设计需求，调整出最适合的 3D 效果。
状态变量解析
状态类维护了四个状态变量，都与拖动交互和旋转状态相关：
旋转角度 _rotation 是双精度浮点数，表示整个轮播当前的旋转角度，单位为弧度。初始值为 0.0，即初始状态下第一张图片正对着观察者。旋转角度是 3D 计算的核心参数，所有图片的位置和大小都基于这个角度计算得出。
触摸起点 X 坐标 _touchStartX 记录用户开始拖动时的 X 坐标位置。用于计算拖动的距离，进而确定旋转角度的变化量。
触摸当前 X 坐标 _touchCurrentX 记录拖动过程中当前的 X 坐标位置。与起点坐标配合，计算每一次拖动更新的位移量。
拖动状态 _isDragging 是布尔值，表示用户是否正在拖动轮播。这个状态用于标记交互过程，虽然在当前实现中主要用于逻辑判断，但可以用于扩展更多功能，如拖动时的特殊视觉效果等。
交互方法解析
组件处理三种拖动手势事件：
_onPanStart 方法在拖动开始时调用。它记录拖动的起始位置和当前位置，并将拖动状态设为 true。这些状态的更新都包裹在 setState 中，触发界面重建。
_onPanUpdate 方法在拖动过程中持续调用。它首先检查是否处于拖动状态，如果是，则更新当前触摸位置，计算位移量，然后根据位移量调整旋转角度。位移转换为角度的系数为 0.01，即每移动 1 像素，旋转 0.01 弧度。这个系数可以根据需要调整，系数越大，拖动越灵敏。最后，更新触摸起点为当前位置，为下一次位移计算做准备。
_onPanEnd 方法在拖动结束时调用。它将拖动状态设为 false，标记交互结束。在当前实现中，拖动结束后轮播会停在当前位置，没有惯性滑动效果。
这套拖动交互逻辑简洁高效，能够响应用户的拖动操作并实时更新轮播的旋转角度，实现流畅的 3D 旋转体验。
五、状态管理
状态管理机制
本项目使用 Flutter 原生的 setState 进行状态管理。由于 3D 效果是通过实时计算得出的，每次旋转角度变化都需要重新计算所有图片的位置和大小，并触发界面重建。因此，状态管理直接而简单——每次拖动更新都调用 setState 来刷新界面。
状态变更的触发源主要是用户的拖动手势：
- 拖动开始时记录初始位置
- 拖动过程中持续更新旋转角度
- 拖动结束时标记状态
此外，每张图片的点击事件也会触发交互，但当前只是打印日志，不改变组件状态。
状态驱动的渲染
组件的渲染完全由旋转角度 _rotation 驱动。在 build 方法中，使用一个 for 循环遍历所有图片，为每张图片调用 _buildCarouselItem 方法构建一个轮播项。
每个轮播项的构建过程都基于当前的旋转角度进行计算：根据图片索引和旋转角度，计算出该图片在 3D 空间中的位置，然后投影到二维屏幕上，得出最终的显示位置、缩放比例和透明度。
由于每次旋转角度变化都需要重新计算所有图片的参数并重建所有图片项，因此对于图片数量较多的情况，可能会有性能压力。不过对于通常使用场景（十几张以内），Flutter 的渲染能力完全可以应对，保持流畅的交互体验。
状态设计的考量
本项目的状态设计具有以下特点：
首先，状态最小化。只维护最核心的旋转角度和触摸状态，所有其他视觉参数都通过计算得出。这样可以减少状态数量，降低状态管理的复杂度。
其次，计算集中化。所有 3D 相关的计算都集中在 _buildCarouselItem 方法中，每次构建时重新计算。这种方式虽然计算量稍大，但逻辑清晰，易于理解和维护。
最后，实时响应。拖动过程中每帧都更新状态和界面，确保用户操作的实时反馈，提供流畅自然的交互体验。
六、关键代码详解
3D 透视投影原理
3D 轮播效果的核心是透视投影算法，它通过数学计算在二维屏幕上模拟三维空间的视觉效果。理解这个算法需要一些三角函数和线性代数的知识，但基本原理并不复杂。
首先，假设所有图片排列在一个圆柱体的表面上，圆柱的半径由 radius 参数决定。每张图片在圆柱上占据一个角度位置，这个角度由图片索引和总图片数计算得出：angle = 2 * pi * index / imageCount + rotation。其中 rotation 是当前的旋转角度，用户拖动时这个值会变化。
接下来，根据角度计算图片在 3D 空间中的坐标。这里使用圆柱坐标系，将角度转换为 X 轴和 Z 轴的坐标：x = sin(angle) * radius，z = cos(angle) * radius。Y 轴坐标为 0，所有图片都在同一水平面上。
然后是最重要的透视投影计算。在现实世界中，距离观察者越远的物体看起来越小，这就是透视效应。在计算机图形学中，通常使用透视投影矩阵来模拟这种效应。在这个简化实现中，使用一个比例因子来近似透视效果：scale = (perspective - z) / (perspective + radius)。
这个比例因子的含义是：当图片在最前方（z = -radius）时，比例因子为 1，即原始大小；当图片在最后方（z = radius）时，比例因子为 (perspective - radius) / (perspective + radius)，小于 1，即缩小显示。perspective 参数控制透视的强烈程度。
透明度的计算与缩放比例使用相同的公式，远处的图片不仅更小，也更暗淡，进一步增强空间感。透明度的下限被限制在 0.3，确保即使在最后方的图片也不会完全消失。
最后，使用 Transform 组件和 Matrix4 矩阵来应用这些变换。Matrix4.identity() 创建一个单位矩阵，然后通过 setEntry(3, 2, 1 / perspective) 设置透视投影项，再通过 translate() 方法应用 3D 平移，最后通过 scale() 方法应用缩放。整个变换以组件中心为原点。
通过这套算法，所有图片被放置到虚拟的 3D 空间中，并以正确的透视效果呈现在屏幕上，创造出令人惊叹的 3D 视觉效果。
手势交互实现
组件使用 GestureDetector 来识别拖动手势，实现 3D 轮播的旋转控制。GestureDetector 提供了 onPanStart、onPanUpdate 和 onPanEnd 三个回调，分别对应拖动的开始、更新和结束三个阶段。
整个轮播区域都包裹在 GestureDetector 中，用户可以在任意位置按下并拖动来旋转画廊。拖动方向与旋转方向的关系是：向左拖动时，画廊向左旋转（即右侧的图片转到前面）；向右拖动时，画廊向右旋转。这种映射符合用户的直觉——就像用手直接拨动一个真实的旋转展台一样。
拖动灵敏度由位移到角度的转换系数控制，当前设置为 0.01 弧度/像素。这个系数可以根据目标平台和用户群体进行调整。例如，在大屏幕设备上可以适当降低灵敏度，使用户能够更精确地控制旋转角度；在小屏幕设备上可以适当提高灵敏度，使用户在有限的滑动距离内能够完成更多旋转。
当前实现的拖动是没有惯性的，也就是说，当用户手指离开屏幕后，轮播立即停止。在实际产品中，通常会添加惯性滑动效果——用户快速滑动后，轮播会以一定的初速度继续旋转，然后逐渐减速停止。这种效果更加符合真实世界的物理规律，用户体验更好。可以通过添加动画控制器和摩擦力计算来实现惯性效果。
图片项的渲染结构
每个图片项的渲染使用了多层嵌套的组件结构，从外到内依次为：
最外层是 Transform 组件，负责应用 3D 变换。它接收一个 4x4 的变换矩阵，将子组件在 3D 空间中进行平移、旋转和缩放。这是实现 3D 效果的关键组件。
第二层是 Opacity 组件，负责控制图片的透明度。透明度根据图片的深度位置计算得出，远处的图片更加透明，增强空间层次感。
第三层是 GestureDetector，负责处理图片的点击事件。每张图片都可以单独点击，当前实现中只是打印日志，实际项目中可以跳转到详情页或执行其他操作。
第四层是 Container，负责图片的外观装饰，包括圆角和阴影。阴影效果增强了图片的立体感，使其看起来像是悬浮在空间中。
第五层是 ClipRRect，负责对图片进行圆角裁剪，确保图片的边角与容器的圆角一致。
最内层是 Image.network，负责加载和显示网络图片。
这种分层结构使得每个组件只负责一项功能，职责清晰，易于理解和维护。同时，通过组合不同的组件，可以灵活地调整和扩展视觉效果。
七、技术总结
技术亮点
-
逼真的 3D 透视效果：通过三角函数和 Matrix4 矩阵变换，在纯 2D 框架上实现了令人惊艳的 3D 透视效果，图片的大小、位置和透明度都符合真实的透视规律。
-
流畅的手势交互：支持拖动旋转，用户可以用手指或鼠标自由控制轮播的角度，交互直观自然，响应实时流畅。
-
丰富的可配置参数：提供了尺寸、半径、透视强度等多个可调参数，用户可以根据需要灵活调整轮播效果。
-
精巧的算法设计：用简洁的数学计算实现了复杂的 3D 效果，代码量不大但技术含量高，充分展示了 Flutter 的图形变换能力。
-
模块化组件设计：核心功能封装为独立组件，接口清晰，易于集成到其他项目中使用。
可优化方向
-
添加惯性滑动：当前拖动停止后立即静止，可以添加惯性效果，使滑动更加自然流畅，提升用户体验。
-
自动轮播功能：可以添加自动旋转功能，轮播图自动缓慢旋转，用户拖动时暂停，松手后继续自动播放。
-
点击居中功能：当用户点击某张图片时，可以自动将该图片旋转到正前方居中位置，突出显示被选中的图片。
-
深度排序优化：当前图片的渲染顺序由索引决定，可能导致远处的图片覆盖近处的图片。可以根据 z 坐标对图片进行排序，确保近处的图片始终显示在上方。
-
缩放和平移手势：可以添加缩放手势来调整视角远近，或者添加垂直拖动手势来调整观察高度，提供更丰富的视角控制。
-
性能优化：对于大量图片的情况，可以考虑只渲染可见范围内的图片，或者使用离屏渲染等技术来优化性能。
-
更多 3D 效果：可以探索更多 3D 效果，如图片的 Y 轴旋转（使侧面图片有一定倾斜）、立体翻转、景深模糊等，进一步增强真实感。
技术价值评估
总体而言，这个 3D 图片轮播组件是一个技术含量高、视觉效果出色的 Flutter 组件。它巧妙地利用了 Flutter 的图形变换能力，在 2D 框架上实现了令人印象深刻的 3D 效果，充分展示了 Flutter 在自定义 UI 方面的强大潜力。
对于 Flutter 学习者来说，这个项目是学习 Matrix4、Transform、透视投影和手势交互的绝佳范例。特别是 3D 投影算法的实现，涉及到三角函数、矩阵变换和透视原理等知识，对于理解计算机图形学的基础概念也很有帮助。
对于实际应用来说，这个组件可以用于各种需要炫酷展示效果的场景，如产品展示、图片画廊、虚拟展厅、相册浏览、特色功能介绍等。其独特的 3D 视觉效果能够有效吸引用户注意力，提升产品的视觉品质和用户体验。
此外，项目的实现思路也具有启发意义——很多看似需要 3D 引擎才能实现的效果，通过巧妙的数学计算和 2D 变换组合，同样能够达到不错的效果。这种"用 2D 模拟 3D"的思路在移动开发中非常实用，可以在保证性能的同时提供出色的视觉体验。掌握这种思路，开发者可以在 Flutter 中创造出更多令人惊喜的界面效果。
Flutter for OpenHarmony 实战：图片虚拟画廊（3D轮播）
前言：跨生态开发的新机遇
在移动开发领域，我们总是面临着选择与适配。今天，你的Flutter应用在Android和iOS上跑得正欢，明天可能就需要考虑一个新的平台：HarmonyOS（鸿蒙）。这不是一道选答题，而是很多团队正在面对的现实。
Flutter的优势很明确——写一套代码，就能在两个主要平台上运行，开发体验流畅。而鸿蒙代表的是下一个时代的互联生态，它不仅仅是手机系统，更着眼于未来全场景的体验。将现有的Flutter应用适配到鸿蒙，听起来像是一个“跨界”任务，但它本质上是一次有价值的技术拓展：让产品触达更多用户，也让技术栈覆盖更广。
不过，这条路走起来并不像听起来那么简单。Flutter和鸿蒙，从底层的架构到上层的工具链，都有着各自的设计逻辑。会遇到一些具体的问题：代码如何组织？原有的功能在鸿蒙上如何实现？那些平台特有的能力该怎么调用？更实际的是，从编译打包到上架部署，整个流程都需要重新摸索。
这篇文章想做的，就是把这些我们趟过的路、踩过的坑，清晰地摊开给你看。我们不会只停留在“怎么做”，还会聊到“为什么得这么做”，以及“如果出了问题该往哪想”。这更像是一份实战笔记，源自真实的项目经验，聚焦于那些真正卡住过我们的环节。
无论你是在为一个成熟产品寻找新的落地平台，还是从一开始就希望构建能面向多端的应用，这里的思路和解决方案都能提供直接的参考。理解了两套体系之间的异同，掌握了关键的衔接技术，不仅能完成这次迁移，更能积累起应对未来技术变化的能力。
目录
混合工程结构深度解析
项目目录架构
当Flutter项目集成鸿蒙支持后，典型的项目结构会发生显著变化。以下是经过ohos_flutter插件初始化后的项目结构：
my_flutter_harmony_app/
├── lib/ # Flutter业务代码（基本不变）
│ ├── main.dart # 应用入口
│ ├── components/ # 组件目录
│ │ └── 3d_image_carousel.dart # 3D轮播组件
├── pubspec.yaml # Flutter依赖配置
├── ohos/ # 鸿蒙原生层（核心适配区）
│ ├── entry/ # 主模块
│ │ └── src/main/
│ │ ├── ets/ # ArkTS代码
│ │ │ ├── entryability/
│ │ │ │ └── EntryAbility.ets
│ │ │ └── pages/
│ │ │ └── Index.ets
│ │ ├── resources/ # 鸿蒙资源文件
│ │ └── module.json5
│ ├── build-profile.json5 # 构建配置
│ └── oh-package.json5 # 鸿蒙依赖管理
└── README.md
展示效果图片

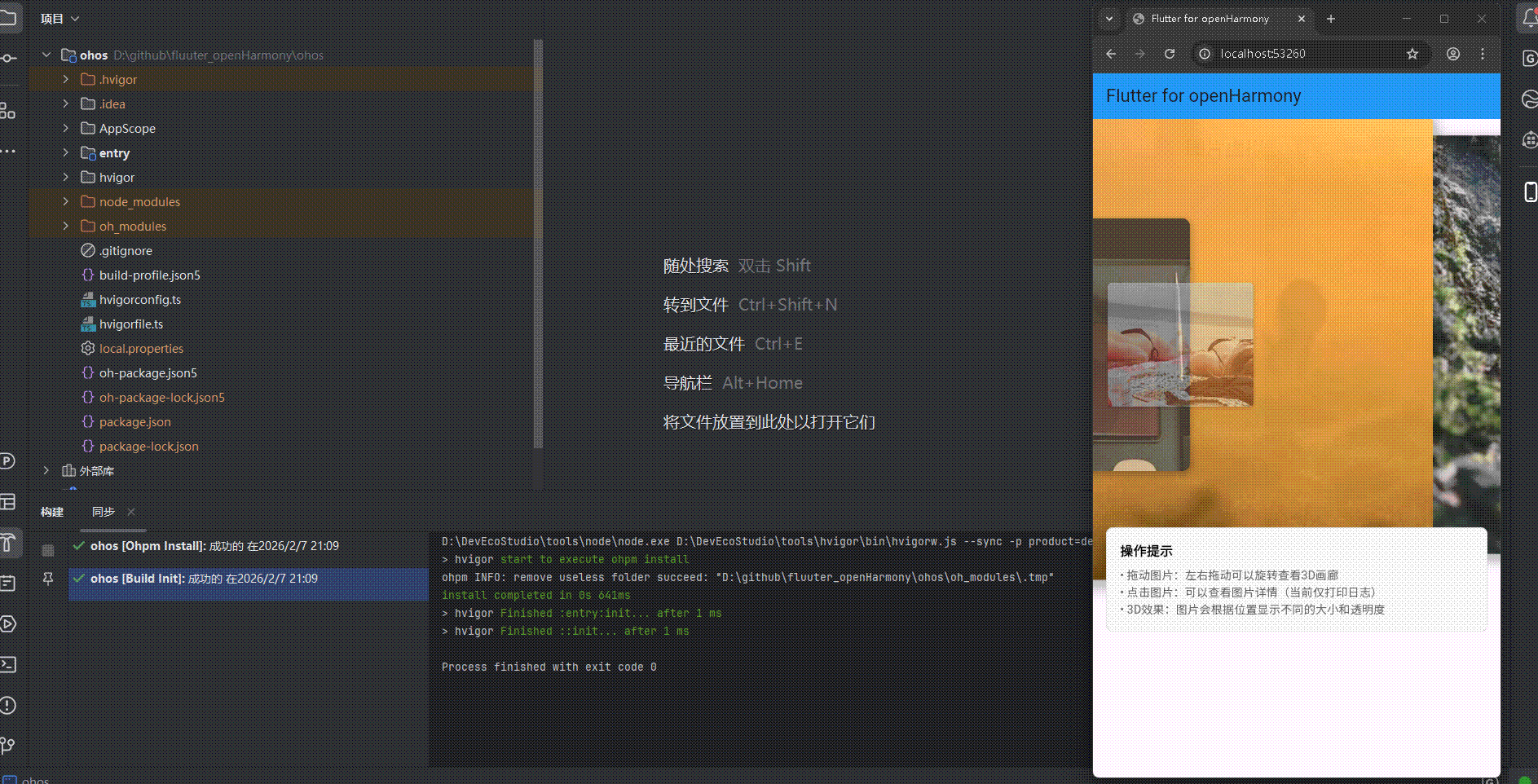

flutter 实时预览 效果展示

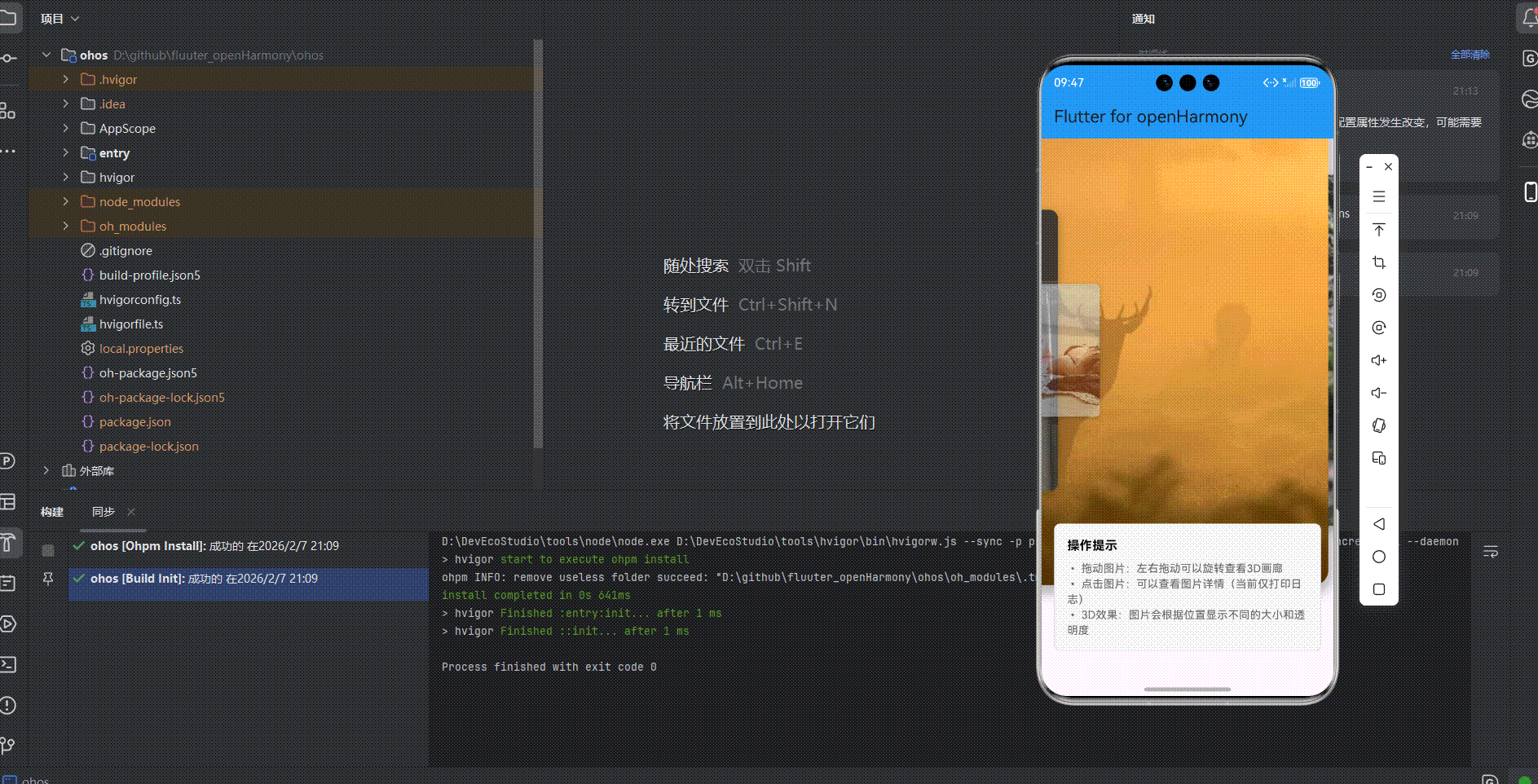

运行到鸿蒙虚拟设备中效果展示
功能代码实现
主应用入口 (main.dart)
主应用入口文件 main.dart 是整个Flutter应用的启动点，负责初始化应用并构建首页布局。在本项目中，它的核心职责是创建应用实例并集成3D轮播组件。
实现分析
-
应用初始化：通过
runApp(const MyApp())启动应用，创建MyApp实例。 -
主题配置：在
MyApp组件中，配置了应用的主题，使用 Material 3 设计系统，并设置了主题色为深紫色。 -
首页布局：
MyHomePage组件作为应用的首页，使用Scaffold构建基本布局，包含一个蓝色的AppBar和一个可滚动的body。 -
3D轮播集成：在首页的
body中，创建了6个轮播图片的列表，并通过ThreeDImageCarousel组件实现3D轮播效果。 -
用户引导：添加了标题和操作提示，引导用户进行交互。
代码实现
import 'package:flutter/material.dart';
import 'components/3d_image_carousel.dart';
void main() {
runApp(const MyApp());
}
class MyApp extends StatelessWidget {
const MyApp({super.key});
Widget build(BuildContext context) {
return MaterialApp(
title: 'Flutter for openHarmony',
theme: ThemeData(
colorScheme: ColorScheme.fromSeed(seedColor: Colors.deepPurple),
useMaterial3: true,
),
debugShowCheckedModeBanner: false,
home: const MyHomePage(title: 'Flutter for openHarmony'),
);
}
}
class MyHomePage extends StatefulWidget {
const MyHomePage({super.key, required this.title});
final String title;
State<MyHomePage> createState() => _MyHomePageState();
}
class _MyHomePageState extends State<MyHomePage> {
Widget build(BuildContext context) {
// 3D轮播图片列表
final List<String> carouselImages = [
'https://picsum.photos/seed/carousel1/400/600',
'https://picsum.photos/seed/carousel2/400/600',
'https://picsum.photos/seed/carousel3/400/600',
'https://picsum.photos/seed/carousel4/400/600',
'https://picsum.photos/seed/carousel5/400/600',
'https://picsum.photos/seed/carousel6/400/600',
];
return Scaffold(
appBar: AppBar(
title: Text(widget.title),
backgroundColor: Colors.blue,
),
body: SingleChildScrollView(
padding: EdgeInsets.all(16.0),
child: Column(
crossAxisAlignment: CrossAxisAlignment.stretch,
children: [
// 标题
Text(
'图片虚拟画廊（3D轮播）',
style: TextStyle(
fontSize: 24.0,
fontWeight: FontWeight.bold,
color: Colors.black,
),
textAlign: TextAlign.center,
),
SizedBox(height: 24.0),
// 3D轮播组件
ThreeDImageCarousel(
imageUrls: carouselImages,
height: 400.0,
itemWidth: 150.0,
itemHeight: 200.0,
),
SizedBox(height: 24.0),
// 操作提示
Container(
padding: EdgeInsets.all(16.0),
decoration: BoxDecoration(
color: Colors.grey[100],
borderRadius: BorderRadius.circular(8.0),
border: Border.all(color: Colors.grey[300]!),
),
child: Column(
crossAxisAlignment: CrossAxisAlignment.start,
children: [
Text(
'操作提示',
style: TextStyle(
fontSize: 16.0,
fontWeight: FontWeight.bold,
color: Colors.black,
),
),
SizedBox(height: 8.0),
Text(
'• 拖动图片：左右拖动可以旋转查看3D画廊',
style: TextStyle(
fontSize: 14.0,
color: Colors.grey[700],
),
),
Text(
'• 点击图片：可以查看图片详情（当前仅打印日志）',
style: TextStyle(
fontSize: 14.0,
color: Colors.grey[700],
),
),
Text(
'• 3D效果：图片会根据位置显示不同的大小和透明度',
style: TextStyle(
fontSize: 14.0,
color: Colors.grey[700],
),
),
],
),
),
],
),
),
);
}
}
使用方法
-
直接运行：启动应用后，首页会自动显示3D轮播画廊。
-
交互操作：
- 左右拖动：旋转查看3D画廊
- 点击图片：查看图片详情（当前仅打印日志）
开发注意事项
-
布局适配：使用
SingleChildScrollView确保在不同屏幕尺寸下都能正常显示，避免布局溢出。 -
图片资源：使用
picsum.photos提供的随机图片作为轮播内容，确保每次运行都能看到不同的图片效果。 -
组件配置：根据需要调整
ThreeDImageCarousel的参数，如高度、图片大小等，以适应不同的布局需求。
3D轮播组件 (3d_image_carousel.dart)
3d_image_carousel.dart 是本项目的核心组件，实现了图片的3D轮播效果，包括圆形排列、拖动旋转、大小和透明度变化等功能。
实现分析
-
组件结构：采用
StatefulWidget实现，包含状态管理和手势交互。 -
状态管理：
_rotation：控制画廊的旋转角度_touchStartX：记录触摸起始位置_touchCurrentX：记录触摸当前位置_isDragging：标记是否正在拖动
-
核心功能：
- 手势交互：使用
GestureDetector监听拖动事件，实现画廊旋转 - 3D变换：使用
Matrix4实现图片的3D空间变换 - 位置计算：使用三角函数计算图片在3D空间中的位置
- 大小和透明度调整：根据图片在3D空间中的位置，自动调整大小和透明度
- 点击交互：支持点击图片的交互操作
- 手势交互：使用
-
UI布局：
- 使用
Stack布局实现多个图片的叠加显示 - 使用
Transform实现图片的3D变换 - 使用
Opacity实现图片透明度的调整 - 添加阴影效果增强视觉层次感
- 使用
代码实现
import 'package:flutter/material.dart';
import 'dart:math';
class ThreeDImageCarousel extends StatefulWidget {
final List<String> imageUrls;
final double height;
final double width;
final double itemWidth;
final double itemHeight;
final double radius;
final double perspective;
const ThreeDImageCarousel({
Key? key,
required this.imageUrls,
this.height = 400.0,
this.width = double.infinity,
this.itemWidth = 150.0,
this.itemHeight = 200.0,
this.radius = 300.0,
this.perspective = 800.0,
}) : super(key: key);
_ThreeDImageCarouselState createState() => _ThreeDImageCarouselState();
}
class _ThreeDImageCarouselState extends State<ThreeDImageCarousel> {
late double _rotation;
late double _touchStartX;
late double _touchCurrentX;
bool _isDragging = false;
void initState() {
super.initState();
_rotation = 0.0;
}
void _onPanStart(DragStartDetails details) {
setState(() {
_isDragging = true;
_touchStartX = details.localPosition.dx;
_touchCurrentX = _touchStartX;
});
}
void _onPanUpdate(DragUpdateDetails details) {
if (_isDragging) {
setState(() {
_touchCurrentX = details.localPosition.dx;
double delta = _touchStartX - _touchCurrentX;
_rotation += delta * 0.01;
_touchStartX = _touchCurrentX;
});
}
}
void _onPanEnd(DragEndDetails details) {
setState(() {
_isDragging = false;
});
}
Widget build(BuildContext context) {
return Container(
width: widget.width,
height: widget.height,
child: GestureDetector(
onPanStart: _onPanStart,
onPanUpdate: _onPanUpdate,
onPanEnd: _onPanEnd,
child: Stack(
fit: StackFit.expand,
children: [
for (int i = 0; i < widget.imageUrls.length; i++)
_buildCarouselItem(i),
],
),
),
);
}
Widget _buildCarouselItem(int index) {
double angle = 2 * pi * index / widget.imageUrls.length + _rotation;
double x = sin(angle) * widget.radius;
double z = cos(angle) * widget.radius;
double scale = (widget.perspective - z) / (widget.perspective + widget.radius);
double opacity = (widget.perspective - z) / (widget.perspective + widget.radius);
return Transform(
transform: Matrix4.identity()
..setEntry(3, 2, 1 / widget.perspective)
..translate(x, 0.0, z)
..scale(scale),
alignment: Alignment.center,
child: Opacity(
opacity: opacity.clamp(0.3, 1.0),
child: GestureDetector(
onTap: () {
// 点击图片的回调
print('Clicked on image $index');
},
child: Container(
width: widget.itemWidth,
height: widget.itemHeight,
margin: EdgeInsets.all(8.0),
decoration: BoxDecoration(
borderRadius: BorderRadius.circular(12.0),
boxShadow: [
BoxShadow(
color: Colors.black.withOpacity(0.3),
spreadRadius: 2,
blurRadius: 8,
offset: Offset(0, 4),
),
],
),
child: ClipRRect(
borderRadius: BorderRadius.circular(12.0),
child: Image.network(
widget.imageUrls[index],
fit: BoxFit.cover,
width: widget.itemWidth,
height: widget.itemHeight,
),
),
),
),
),
);
}
}
使用方法
-
基本使用：在页面中添加
ThreeDImageCarousel组件，并传入必要的参数。 -
参数配置：
imageUrls：设置轮播图片的URL列表height：设置组件高度width：设置组件宽度itemWidth：设置图片宽度itemHeight：设置图片高度radius：设置3D画廊的半径perspective：设置透视效果的强度
-
示例代码：
ThreeDImageCarousel( imageUrls: [ 'https://picsum.photos/400/600', 'https://picsum.photos/401/600', 'https://picsum.photos/402/600', ], height: 400.0, itemWidth: 150.0, itemHeight: 200.0, )
开发注意事项
-
性能优化：3D变换和多个图片的渲染可能会影响性能，特别是在低端设备上。对于大量图片的场景，需要注意性能表现。
-
手势处理：确保手势处理逻辑正确，避免拖动时出现卡顿或不流畅的情况。
-
参数调整：根据实际需求调整
radius和perspective参数，以获得最佳的3D视觉效果。 -
边界情况：处理好图片数量为0或1的边界情况，确保组件在各种情况下都能正常工作。
-
用户体验：添加适当的动画过渡效果，提升用户体验。
本次开发中容易遇到的问题
-
3D变换性能问题
- 问题描述：在低端设备上，3D变换可能导致卡顿。
- 原因分析：
Matrix4变换和多个图片的渲染需要较高的计算能力，低端设备可能无法及时处理。 - 解决方案：
- 减少同时显示的图片数量
- 降低图片分辨率
- 考虑使用硬件加速
- 在低端设备上降低3D效果的强度
-
手势冲突问题
- 问题描述：当3D轮播组件嵌套在其他可滚动组件中时，可能出现手势冲突。
- 原因分析：多个手势检测器同时响应触摸事件，导致手势处理混乱。
- 解决方案：
- 合理设置手势检测器的
behavior属性 - 使用
GestureRecognizer手动管理手势 - 调整组件的嵌套结构，避免不必要的手势冲突
- 合理设置手势检测器的
-
3D效果调整问题
- 问题描述：3D效果不明显或过于夸张，影响用户体验。
- 原因分析：
radius和perspective参数设置不当。 - 解决方案：
- 调整
radius参数：增大值会使画廊更圆，减小值会使画廊更扁平 - 调整
perspective参数：增大值会使透视效果更弱，减小值会使透视效果更强 - 进行多次测试，找到最佳参数组合
- 调整
-
图片加载失败
- 问题描述：网络图片加载失败，显示错误占位符或空白区域。
- 原因分析：网络连接不稳定、图片URL无效、图片服务器响应缓慢。
- 解决方案：
- 添加图片加载状态和错误处理
- 实现图片缓存机制
- 提供本地默认图片作为 fallback
-
布局适配问题
- 问题描述：在不同屏幕尺寸的设备上，3D轮播布局显示异常。
- 原因分析：硬编码尺寸值、未考虑屏幕密度、布局嵌套过深。
- 解决方案：
- 使用相对尺寸和比例
- 利用
MediaQuery获取屏幕尺寸 - 合理使用
Flex布局和Expanded组件 - 根据屏幕尺寸动态调整组件参数
总结本次开发中用到的技术点
-
Flutter核心技术
- StatefulWidget：实现带有状态管理的组件，支持动态UI更新
- GestureDetector：实现手势交互，支持拖动、点击等操作
- Stack：实现多层UI元素的叠加显示
- Transform：实现UI元素的变换，包括平移、缩放、旋转等
- Matrix4：实现复杂的3D空间变换
- Opacity：实现UI元素透明度的调整
- SingleChildScrollView：实现可滚动布局
-
数学计算
- 三角函数：使用
sin和cos计算图片在3D空间中的位置 - 透视投影：实现3D空间到2D屏幕的投影转换
- 三角函数：使用
-
布局技术
- Scaffold：构建应用的基本布局结构
- AppBar：实现应用标题栏
- Container：构建带样式的容器组件
- BoxDecoration：实现容器的边框、背景和阴影效果
- ClipRRect：实现圆角效果
-
图片处理
- Image.network：加载网络图片
- BoxFit.cover：实现图片的自适应缩放
-
用户体验优化
- 阴影效果：增强视觉层次感
- 大小和透明度变化：根据位置自动调整，增强3D效果
- 手势交互：支持拖动和点击操作，提升用户体验
- 操作提示：提供清晰的操作指引
-
OpenHarmony适配
- 混合工程结构：了解Flutter与鸿蒙混合开发的项目结构
- 平台差异：处理Flutter在鸿蒙平台上的适配问题
-
代码组织
- 组件化开发：将功能封装为独立组件，提高代码复用性
- 代码结构：合理组织代码结构，提高可读性和可维护性
- 命名规范：遵循Flutter的命名规范，提高代码一致性
通过本次开发，我们成功实现了一个功能完整、交互流畅的图片虚拟画廊（3D轮播）应用，并掌握了Flutter中3D变换、手势交互等核心技术。这些技术不仅适用于本项目，也可以应用于其他需要类似效果的场景，为未来的开发工作打下了坚实的基础。
flutter_openHarmony（简称 Flutter‑OH）
注意：不是Google官方产物，是OpenHarmony社区TPC组织维护的Flutter引擎移植版本。把Flutter的Dart/Skia引擎做底层改造，让Flutter应用可以直接编译输出 HAP包，跑在OpenHarmony/纯血鸿蒙设备上，不需要依赖Android兼容层。
简单讲：一套Dart/Flutter业务代码，可以同时编译 Android、iOS、OpenHarmony（HAP）。
核心原理
对Flutter Engine做Embedder嵌入适配，对接OpenHarmony Rosen图形管线、UIAbility生命周期，通过MethodChannel实现 Dart ↔ ArkTS双向通信，Flutter自绘UI渲染到鸿蒙Surface，复用方舟编译器、系统权限、分布式能力。
- Dart业务代码几乎不变
- 底层引擎适配鸿蒙图形、线程、生命周期
- 输出产物是标准HAP应用包，可上架鸿蒙应用市场
主要优势
-
存量Flutter项目低成本接入鸿蒙生态
纯Dart业务、纯Widget界面几乎不用改代码即可编译出鸿蒙HAP；只有带Android/iOS原生桥接的插件，才需要做鸿蒙适配替换。已经有成熟Flutter App，想快速覆盖鸿蒙设备，不用全部重写ArkTS。 -
多端UI高度一致性
Flutter自绘渲染，不受各平台控件差异影响，手机、平板、车机界面表现统一；滚动、动画、首页各类动效（轮播、吸顶、骨架屏、入场动画）跨平台表现一致，和你前面问的App首页各种效果可以一套代码全部实现。 -
继承Flutter完整开发体验
保留热重载、DevTools调试、完整Widget组件库；pub.dev海量纯Dart三方库直接复用，是鸿蒙跨端方案里三方库最丰富的方案。提供定制CLI，一条命令完成编译、真机调试、打包HAP。 -
可调用OpenHarmony原生系统能力
支持调用分布式软总线、分布式数据KV、原子化服务、鸿蒙权限体系、硬件能力；Flutter页面和ArkTS原生页面可以混合开发、互相跳转，复杂原生逻辑继续写ArkTS，UI业务交给Flutter实现。 -
全场景设备覆盖
支持OpenHarmony手机、平板、智慧屏、车机等设备，适合需要多终端统一UI的业务。引擎做了懒加载，跟随UIAbility生命周期启停，控制内存占用，减少后台资源消耗。
开源鸿蒙跨平台开发社区汇聚开发者与厂商，共建“一次开发，多端部署”的开源生态，致力于降低跨端开发门槛，推动万物智联创新。
更多推荐
4
0- 0
已为社区贡献59条内容
所有评论(0)
