【OpenHarmony/HarmonyOs 】凸透镜成像实验：光路绘制、成像公式与禁止 AI 识图的学习方案

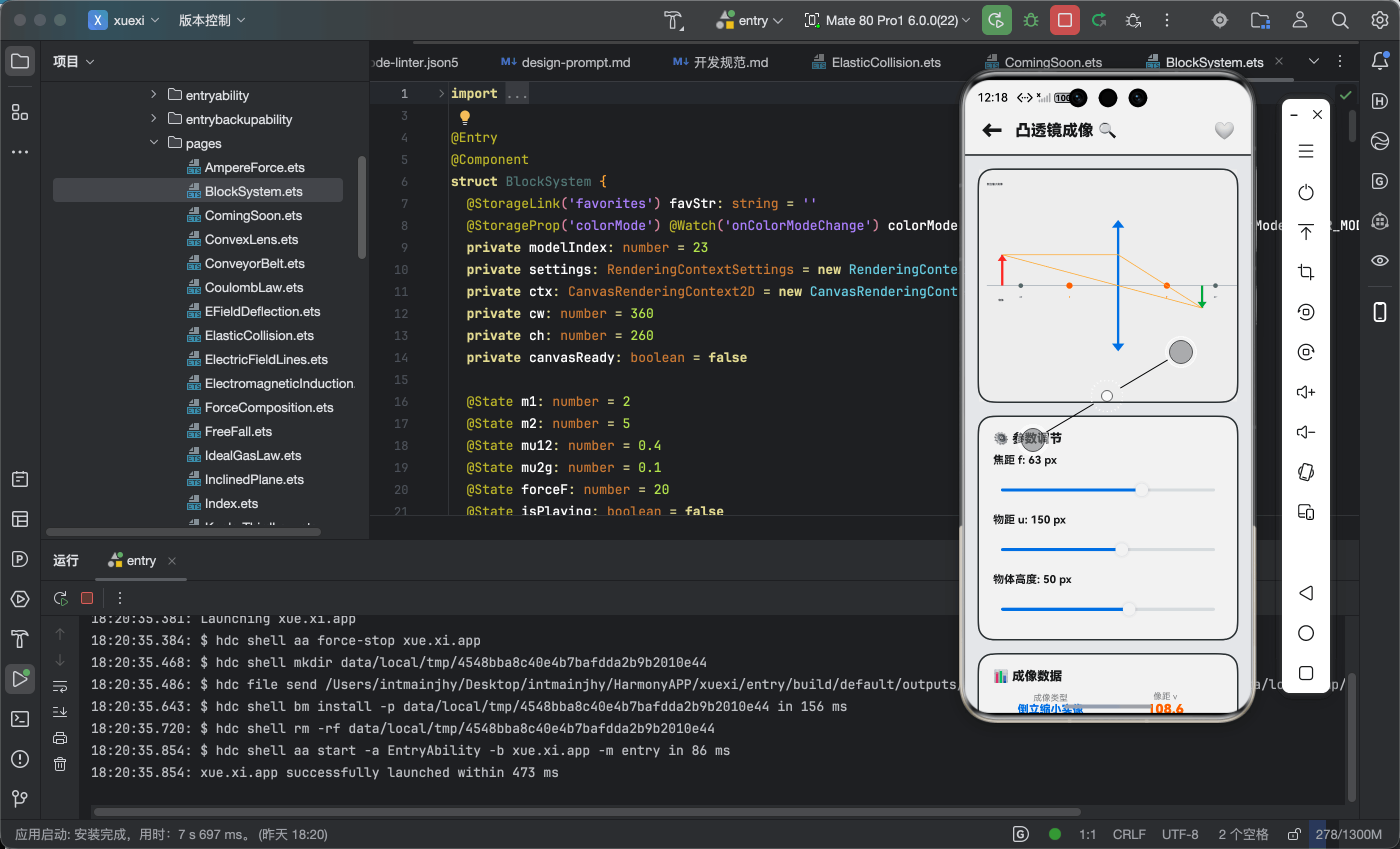

本文基于我的 OpenHarmony/HarmonyOS 项目「物理视界 PhysicsVision」整理。项目中的「凸透镜成像」模型通过 Canvas 绘制主光轴、透镜、焦点、物体、像和两条典型光线，并根据物距和焦距实时计算成像类型。
这一篇对应“沉浸光感”和“禁止 AI 识图、隐私保护方案”的主题：不用拍照识题，也能把光学知识讲清楚。🔍

一、为什么凸透镜成像不一定需要拍照识题？

很多教育 App 会把光学题做成“拍照识别题目，然后给答案”。
但这种方式有几个问题：

需要相机权限；
图片可能包含学生个人信息；
学生容易直接看答案；
对理解成像规律帮助有限。

「物理视界」选择了另一种方式：
不拍照、不上传、不识图，而是让学生自己调节焦距、物距和物体高度，看成像结果如何变化。

这更适合物理学习，因为凸透镜成像的重点不是答案，而是规律。

二、核心参数

页面定义了三个输入参数：

@State focalLength: number = 60
@State objectDist: number = 150
@State objectHeight: number = 50

还有三个计算结果：

@State imageDist: number = 0
@State imageHeight: number = 0
@State imageType: string = ''

这对应物理中的：

焦距 f；
物距 u；
像距 v；
放大率；
成像性质。

三、成像公式计算

项目使用薄透镜公式：

calculate(): void {
  let u = this.objectDist
  let f = this.focalLength
  if (Math.abs(u - f) < 1) {
    this.imageDist = 9999
    this.imageHeight = 9999
    this.imageType = '平行光（不成像）'
    return
  }
  let v = (u * f) / (u - f)
  this.imageDist = v
  this.imageHeight = -v / u * this.objectHeight
}

公式本质是：

1/f = 1/u + 1/v

整理后得到：

v = uf / (u - f)

这里完全在端侧计算，不需要调用 AI 服务。

四、成像类型判断

根据物距和焦距关系，判断成像类型：

if (u > 2 * f) this.imageType = '倒立缩小实像'
else if (Math.abs(u - 2 * f) < 1) this.imageType = '倒立等大实像'
else if (u > f) this.imageType = '倒立放大实像'
else this.imageType = '正立放大虚像'

这正是初中光学常见知识点：

u > 2f：倒立缩小实像；
u = 2f：倒立等大实像；
f < u < 2f：倒立放大实像；
u < f：正立放大虚像。

通过代码，物理规律被明确地表达出来。

五、绘制主光轴和透镜

Canvas 中先绘制主光轴：

ctx.strokeStyle = '#B2BEC3'
ctx.lineWidth = 1
ctx.beginPath()
ctx.moveTo(10, centerY)
ctx.lineTo(w - 10, centerY)
ctx.stroke()

再绘制透镜：

ctx.strokeStyle = '#1A73E8'
ctx.lineWidth = 3
ctx.beginPath()
ctx.moveTo(centerX, centerY - 80)
ctx.lineTo(centerX, centerY + 80)
ctx.stroke()

蓝色透镜线条在浅色和深色背景下都比较清晰。

六、绘制焦点和 2F 点

let fPx = this.focalLength * scale
ctx.fillStyle = '#FF6D00'
ctx.beginPath()
ctx.arc(centerX - fPx, centerY, 4, 0, Math.PI * 2)
ctx.fill()
ctx.beginPath()
ctx.arc(centerX + fPx, centerY, 4, 0, Math.PI * 2)
ctx.fill()
ctx.fillText('F', centerX - fPx, centerY + 16)
ctx.fillText("F'", centerX + fPx, centerY + 16)

焦点和 2F 点是判断成像规律的关键参照。
把它们画在图上，学生能更容易理解“物体在 2F 外、F 和 2F 之间、F 内”的区别。

七、绘制物体和像

物体用红色箭头表示：

let objX = centerX - this.objectDist * scale
let objTop = centerY - this.objectHeight * 0.8
ctx.strokeStyle = '#F44336'
ctx.lineWidth = 3
ctx.beginPath()
ctx.moveTo(objX, centerY)
ctx.lineTo(objX, objTop)
ctx.stroke()

像用绿色箭头表示：

let imgX = centerX + this.imageDist * scale
let imgH = this.imageHeight * 0.8
let imgTop = centerY - imgH
let isVirtual = this.imageDist < 0
if (isVirtual) {
  ctx.setLineDash([5, 5])
}
ctx.strokeStyle = '#4CAF50'
ctx.beginPath()
ctx.moveTo(imgX, centerY)
ctx.lineTo(imgX, imgTop)
ctx.stroke()
ctx.setLineDash([])

虚像使用虚线，这是一个很适合教学的视觉约定。

八、绘制两条典型光线

项目绘制了平行光线和过光心光线：

ctx.strokeStyle = '#FFB74D'
ctx.lineWidth = 1

ctx.beginPath()
ctx.moveTo(objX, objTop)
ctx.lineTo(centerX, objTop)
ctx.lineTo(imgX, imgTop)
ctx.stroke()

ctx.beginPath()
ctx.moveTo(objX, objTop)
ctx.lineTo(imgX, imgTop)
ctx.stroke()

这比只显示像的位置更好，因为学生能看到成像是如何由光路决定的。

九、滑块调参：主动探索规律

焦距、物距和物体高度都用 Slider 控制：

Slider({ value: this.objectDist, min: 20, max: 250, step: 1 })
  .trackColor($r('app.color.slider_track'))
  .selectedColor('#1A73E8')
  .onChange((v: number) => {
    this.objectDist = v
    this.calculate()
  })
