【open harmony/harmonyos】HarmonyOS 应用中的数据模型分层：以星图节点 Store 为例

前言 🧠

在 HarmonyOS / OpenHarmony 应用开发中，很多初学项目会直接把数据、交互和 UI 写在同一个页面里。

小功能这样写没有问题，但当页面开始出现节点、连线、选中状态、缩放、旋转、删除、生成等逻辑时，如果还全部堆在组件中，代码会很快变乱。

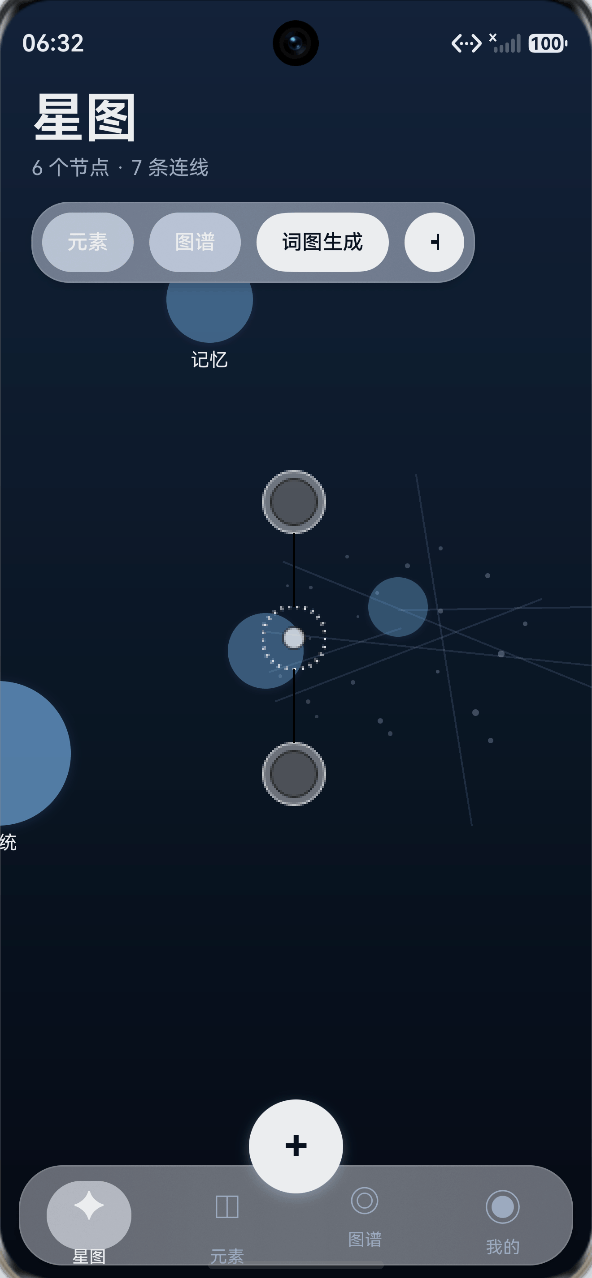

我的项目 星图 Xingtu 是一个 3D 知识星图应用，里面涉及：

• 节点管理
• 连线管理
• 节点选中
• 连线模式
• 3D 相机状态
• 关键词生成星图
• 节点删除与关系清理

这篇文章就以 XingtuGraphStore 为例，分享如何在 ArkTS 项目中做一个清晰的数据模型分层。✨

一、为什么要抽出 Store

星图页面中有很多 UI 组件：

• 星图场景组件
• 节点组件
• 顶部 HUD
• 底部导航
• 节点详情弹层
• 新增节点弹层
• 词图生成弹层

这些组件都可能需要读取或修改图谱数据。

如果每个组件都自己维护一份状态，会出现很多问题：

• 数据不同步
• 删除节点后连线残留
• 选中状态混乱
• 组件之间传参复杂
• 测试困难

所以项目把图谱相关逻辑集中到 XingtuGraphStore。

二、Store 的核心状态

XingtuGraphStore 中保存了图谱运行所需的核心状态：

export class XingtuGraphStore {
  currentTab: 'starMap' | 'elements' | 'graphs' | 'mine' = 'starMap';
  nodes: XingtuNode[] = [];
  edges: XingtuEdge[] = [];
  selectedNodeId: string | null = null;
  linkingSourceId: string | null = null;
  camera: CameraState = defaultCamera();
}

这些状态可以分为三类：

• 图谱数据：nodes、edges
• 交互状态：selectedNodeId、linkingSourceId
• 视角状态：camera

把它们放在同一个 Store 中，可以让图谱逻辑保持完整。

三、节点新增

新增节点时，Store 会创建节点、加入数组，并自动选中新节点。

addNode(draft: XingtuNodeDraft): XingtuNode {
  const node: XingtuNode = createNodeAtFront(this.camera, draft);
  this.nodes = [...this.nodes, node];
  this.selectedNodeId = node.id;
  return node;
}

这里有两个设计点：

• 使用 createNodeAtFront 让新节点生成在当前视角前方
• 新增后自动选中，方便用户继续编辑或连接

UI 层只需要调用 store.addNode(...)，不用关心节点 id、位置和选中状态怎么处理。

四、节点选择

节点选择逻辑很简单：

selectNode(nodeId: string | null): void {
  this.selectedNodeId = nodeId;
}

selectedNode(): XingtuNode | null {
  return this.nodes.find((node: XingtuNode) => node.id === this.selectedNodeId) ?? null;
}

一个方法负责写入选中 id，一个方法负责返回完整节点对象。

这样弹层组件可以直接拿到：

node: this.selectedNode()

而不是自己在 UI 层遍历节点数组。

五、节点连接

图谱应用中比较重要的是节点连接。

Store 中把连接分成两步：

startLink(nodeId: string): void {
  this.linkingSourceId = nodeId;
  this.selectedNodeId = nodeId;
}

finishLink(targetId: string): XingtuEdge | null {
  if (!this.linkingSourceId || this.linkingSourceId === targetId) {
    return null;
  }

  const exists: boolean = this.edges.some((edge: XingtuEdge) =>
    (edge.fromId === this.linkingSourceId && edge.toId === targetId) ||
    (edge.fromId === targetId && edge.toId === this.linkingSourceId)
  );

  if (exists) {
    this.linkingSourceId = null;
    return null;
  }

  const edge: XingtuEdge = {
    id: `edge-${++edgeSequence}`,
    fromId: this.linkingSourceId,
    toId: targetId
  };

  this.edges = [...this.edges, edge];
  this.linkingSourceId = null;
  this.selectedNodeId = targetId;
  return edge;
}

这样 UI 层的点击逻辑会非常清晰：

• 没有连线起点：点击节点就是选中
• 有连线起点：点击另一个节点就是完成连线

六、删除节点时维护数据一致性

删除节点不能只删节点，还要删除相关边。

deleteNode(nodeId: string): void {
  this.nodes = this.nodes.filter((node: XingtuNode) => node.id !== nodeId);
  this.edges = this.edges.filter((edge: XingtuEdge) =>
    edge.fromId !== nodeId && edge.toId !== nodeId
  );

  if (this.selectedNodeId === nodeId) {
    this.selectedNodeId = null;
  }

  if (this.linkingSourceId === nodeId) {
    this.linkingSourceId = null;
  }
}

这段逻辑体现了 Store 的价值。

如果删除逻辑散落在 UI 组件里，很容易只删了节点、忘记删边，导致图谱出现脏数据。

七、相机状态也属于图谱模型

这个项目中，图谱不只是数据，还有视角。

所以相机状态也放在 Store 中：

updateCamera(deltaYaw: number, deltaPitch: number): void {
  this.camera = {
    yaw: this.camera.yaw + deltaYaw,
    pitch: clampPitch(this.camera.pitch + deltaPitch),
    distance: this.camera.distance,
    scale: this.camera.scale
  };
}

缩放也是一样：

updateScale(nextScale: number): void {
  this.camera = {
    yaw: this.camera.yaw,
    pitch: this.camera.pitch,
    distance: this.camera.distance,
    scale: Math.max(0.6, Math.min(2.2, nextScale))
  };
}

这样星图场景组件只负责把触摸变化转换成 deltaYaw、deltaPitch 或 scale，不负责管理相机内部细节。

八、投影节点对 UI 友好

UI 不应该直接处理复杂 3D 坐标，所以 Store 提供了投影后的节点：

projectedNodes(viewport: ViewportSize): ProjectedNode[] {
  return this.nodes
    .map((node: XingtuNode) => projectNode(node, this.camera, viewport))
    .sort((left: ProjectedNode, right: ProjectedNode) => right.depth - left.depth);
}

这样场景组件拿到的已经是 screenX、screenY、scale、opacity，可以直接用于渲染。

这就是分层的好处：

• Store 负责数据计算
• Scene 负责布局渲染
• Node 负责单个节点显示

九、关键词生成星图

Store 还负责把用户输入的关键词转换成图谱。

generateWordMap(themeTitle: string, rawWords: string): number {
  const words: string[] = this.parseWordList(rawWords);
  const normalizedTheme: string = themeTitle.trim();

  if (words.length === 0 && normalizedTheme.length === 0) {
    return 0;
  }

  let centerTitle: string = normalizedTheme;
  let orbitWords: string[] = words;

  if (centerTitle.length === 0) {
    centerTitle = words[0];
    orbitWords = words.slice(1);
  }

  const centerNode: XingtuNode = createNodeAtPosition({ ... }, { x: 0, y: 0, z: 40 });
  const generatedNodes: XingtuNode[] = [centerNode];
  const generatedEdges: XingtuEdge[] = [];

  orbitWords.forEach((word: string, index: number) => {
    const position = this.createOrbitPosition(index, orbitWords.length);
    const node: XingtuNode = createNodeAtPosition({ ... }, position);
    generatedNodes.push(node);
    generatedEdges.push(this.createEdge(centerNode.id, node.id));
  });

  this.nodes = generatedNodes;
  this.edges = generatedEdges;
  this.selectedNodeId = centerNode.id;
  this.camera = defaultCamera();

  return generatedNodes.length;
}

这个方法不仅生成数据，还处理了体验状态：

• 替换当前节点和连线
• 默认选中中心节点
• 重置相机
• 返回生成数量

UI 层根据返回数量决定是否切回星图页面。

十、测试 Store 比测试 UI 更稳定

数据模型分层后，可以直接测试 Store。

it('removes edges when a node is deleted', 0, () => {
  const store = new XingtuGraphStore(false);
  const first = store.addNode({ title: 'A', note: '', tags: [] });
  const second = store.addNode({ title: 'B', note: '', tags: [] });

  store.startLink(first.id);
  store.finishLink(second.id);
  store.deleteNode(first.id);

  expect(store.nodes.length).assertEqual(1);
  expect(store.edges.length).assertEqual(0);
  expect(store.nodes[0].id).assertEqual(second.id);
});

这类测试不依赖页面渲染，运行更快，也更容易定位问题。

十一、分层后的组件职责

最终项目中的职责大致是：

• XingtuGraphStore：节点、边、相机、选中、生成逻辑
• XingtuGraphMath：旋转、投影、坐标计算
• XingtuScene：星图场景渲染与触摸事件
• XingtuSceneNode：单个节点视觉
• XingtuNodeSheet：节点详情和操作
• XingtuCreateNodeSheet：新增节点表单
• XingtuGenerateWordMapSheet：词图生成输入

这种结构比较适合持续扩展。

后续如果要加搜索、保存、多图谱、AI 推荐关系，都可以继续围绕 Store 扩展，而不是把页面组件越写越重。

十二、总结 🌟

这篇文章以星图项目为例，介绍了 HarmonyOS / OpenHarmony 应用中的数据模型分层思路。

核心经验是：

• 不要把复杂业务逻辑都写进 UI 组件
• 用 Store 管理节点、连线、选中、相机等核心状态
• UI 组件通过方法调用修改数据
• Store 对外提供适合 UI 使用的数据结果
• 图谱关系逻辑要集中处理，避免数据不一致
• 数据层逻辑适合写单元测试

对于 ArkTS 应用来说，清晰的数据模型分层不只是代码好看，更重要的是让项目后续能继续长大。✨
