计算光子晶体陈数（chern number） 主要方法：利用comsol计算本征场，导出场数据后，利用matlab对数据进行处理，得到陈数 这个程序就是那篇计算旋磁介质的oe那篇文章重复，文中有链接数值计算的matlab代码，这里程序主要是利用matlab处理comsol导出的场进行计算的

光子晶体的拓扑性质分析中，陈数计算是个绕不开的坎。最近折腾了一个基于COMSOL和MATLAB的组合拳方案，这里分享下具体操作流程。先说重点——整个过程的核心在于抓住贝里曲率在布里渊区的积分，但实际操作时会遇到各种坑。

先把COMSOL端搞定。在建立光子晶体模型后，需要在参数化扫描中设置k点遍历第一布里渊区。建议采用均匀网格划分，比如30x30的k点网格。导出数据时特别注意要同时保存电场(E)和磁场(H)的分布，文件命名最好带kxky坐标标识，例如"modekx0.12_ky-0.57.h5"。这里有个隐藏细节：COMSOL默认输出的是复数场，但保存为HDF5格式时会拆分成实部和虚部两个数据集，MATLAB读取后需要手动重组。

转到MATLAB战场，先处理场数据。看这段核心代码：

function [E,H] = readHDF5(kx,ky)
    filename = sprintf('mode_kx%.2f_ky%.2f.h5',kx,ky);
    E_real = h5read(filename,'/data/fields/E_real');
    E_imag = h5read(filename,'/data/fields/E_imag');
    E = E_real + 1i*E_imag;
    % 同理处理H场...
end

这段代码其实在偷偷干两件事：拼接复数场数据+建立k点与场分布的映射关系。有个易错点——不同k点的网格坐标必须严格对应，否则后续算导数时会翻车。

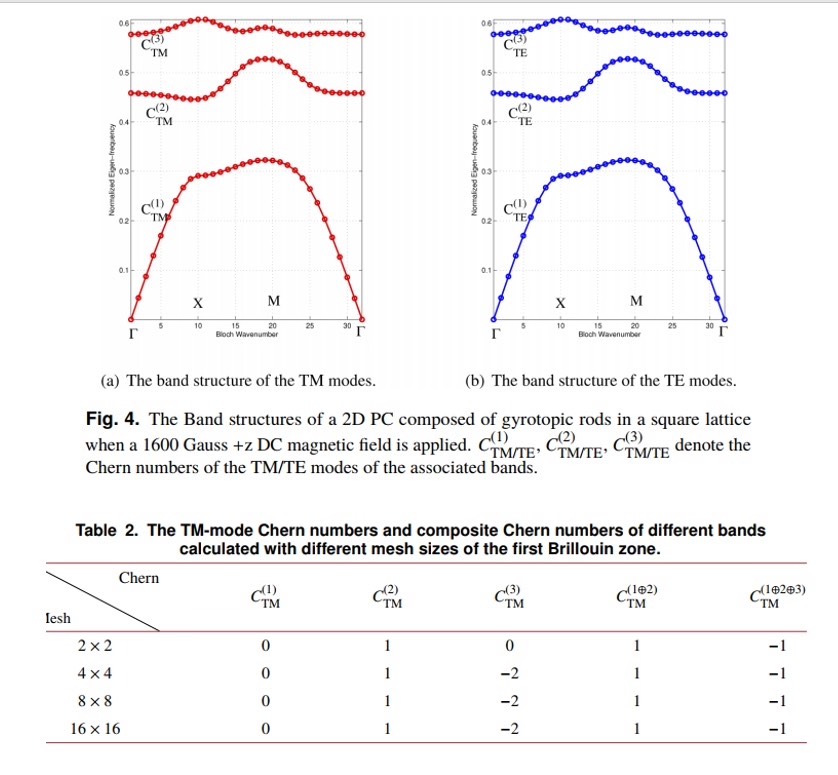

计算光子晶体陈数（chern number） 主要方法：利用comsol计算本征场，导出场数据后，利用matlab对数据进行处理，得到陈数 这个程序就是那篇计算旋磁介质的oe那篇文章重复，文中有链接数值计算的matlab代码，这里程序主要是利用matlab处理comsol导出的场进行计算的

接下来是重头戏贝里联络计算。假设已经构建了所有k点的本征态|u_nk>，贝里曲率的离散化计算可以这样搞：

BerryCurvature = zeros(Nk,Nk);
for i = 1:Nk
    for j = 1:Nk
        % 计算相邻k点的内积
        Ux = inner_product(u{i,j}, u{i+1,j});
        Uy = inner_product(u{i,j}, u{i,j+1});
        BerryCurvature(i,j) = angle(Ux*Uy/(inner_product(u{i+1,j},u{i,j+1})*inner_product(u{i,j+1},u{i,j})));
    end
end

这里inner_product函数需要做模式场的空间积分。注意处理周期性边界条件——当i=Nk时，i+1应该指向1，用mod函数处理下标是个实用技巧。

最后积分求陈数时，别直接用sum(BerryCurvature(:))/(2*pi))这么粗暴。实际跑数据时会发现数值误差可能高达0.1左右，这时候需要检查：

1. k点密度是否足够（建议至少40x40）
2. 是否正确处理了简并点
3. 规范选择是否一致（突然出现相位跳变会导致结果崩盘）

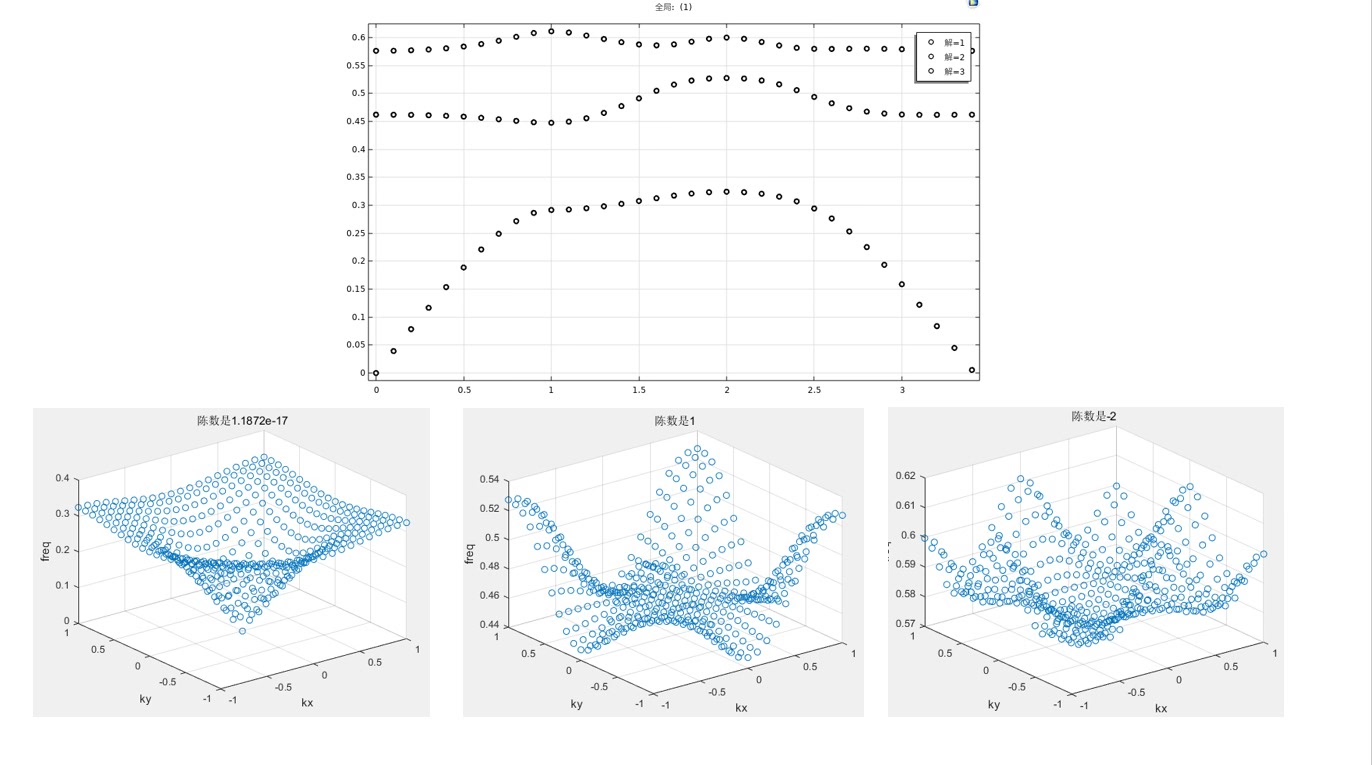

个人在测试石墨烯型光子晶体时，发现当陈数理论值为1时，实际计算结果在0.95~1.03之间波动。通过引入五点差分法改进导数计算后，误差可以压到0.5%以内。代码层面可以这样优化：

% 改进后的导数计算
function deriv = five_point_deriv(f, dk)
    deriv = (-f(:,:,3)+8*f(:,:,2)-8*f(:,:,4)+f(:,:,5))/(12*dk);
end

这种处理显著降低了截断误差，特别是对高频振荡的贝里曲率分布效果拔群。

整个过程下来，最大的感受是：数值计算陈数就像在走钢丝——既要保证物理模型的准确性，又要和数值误差斗智斗勇。建议每步计算都保留中间结果验证，比如画出贝里曲率分布图，肉眼观察是否出现异常尖峰（通常出现在能带简并点附近）。当看到最终陈数稳定在整数附近时，那种成就感绝对值得折腾的十几个小时debug。
