HA架构核心组件

• Active NameNode：对外提供服务（处理客户端读写请求、管理元数据），与默认 NN 功能一致。
• Standby NameNode：实时同步 Active NN 的元数据，处于 “待命” 状态；当 Active NN 故障时，立即切换为 Active，接管服务。
• QJM（群体日志管理器）
  • 定义: QJM是由一组日志节点(Journal node)组成的高可用共享日志管理器
  • 职责:
    • 存储 Active NN 的 edits 日志（替代原有的本地 edits 文件）
    • Standby NN 实时从 JN 读取 edits 日志，更新自身内存中的元数据，保证与 Active NN 的元数据一致
  • 特性
    • Active NN 修改元数据时，将 edits 日志写入 JN (为了避免“脑裂”,JN在任何时候只允许一个NameNode进行写入操作)
    • JN 至少需要 3(奇数) 个节点，保证自身高可用
    • 每一次编辑,必须写入多数 JN,这样即使丢失一个节点仍然可以使用
• ZooKeeper（ZK）：负责 HA 的 “故障检测” 和 “自动切换”：
• DataNode: 会设置所有的NameNode的位置,并将数据块位置信息和心跳发送给所有的NameNode

ZKFC(ZK故障转移控制器)

• 定义
  • 是Zookeeper的客户端,负责监控和管理NameNode的状态,每台NameNode都会运行一个ZKFC
• 负责:
  • 健康检测:会向本地NameNode发送心跳,只要NameNode能及时回复健康状态,ZKFC就会认为该节点健康
  • Zookeeper会话管理:当本地的NameNode处于健康状态,ZKFC会在Zookeeper中保持会话打开的状态,如果本地节点为活跃节点,还会持有一个特殊的锁znode,用于活跃节点的支持,如果会话过期,锁节点自动删除
  • 基于Zookeeper选举:如果本地NameNode处于健康状态,并且发现没有其他节点持有znode,它将尝试自行获取锁,若成功获取,那么它将负责执行故障转移,并使本地的nameNode成为活跃节点

故障切换完整流程

1. 假设一个场景：Active NameNode所在的机器突然宕机（断电）。
2. 健康检测失败：该机器上的ZKFC进程因为机器宕机而终止，或者无法再ping通NameNode。
3. 会话过期：由于ZKFC进程终止，它在ZooKeeper集群上持有的会话因无法续约而超时过期。
4. 锁被释放：会话过期后，与该会话关联的ephemeral znode（代表Active锁）会被ZooKeeper集群自动删除。
5. 通知与抢锁：另一个Standby NameNode的ZKFC一直在监控着这个锁。它收到ZK的通知，得知锁已被删除，意识到Active NN已下线。
6. 新的Active诞生：Standby的ZKFC检查本地NameNode是健康的，于是它在ZK上成功创建新的ephemeral节点，抢锁成功。
7. 状态切换：Standby NN正式转换为Active状态，并接管所有服务。它会首先从QJM中读取所有最新的编辑日志，确保元数据是最新的，然后开始响应客户端的请求。

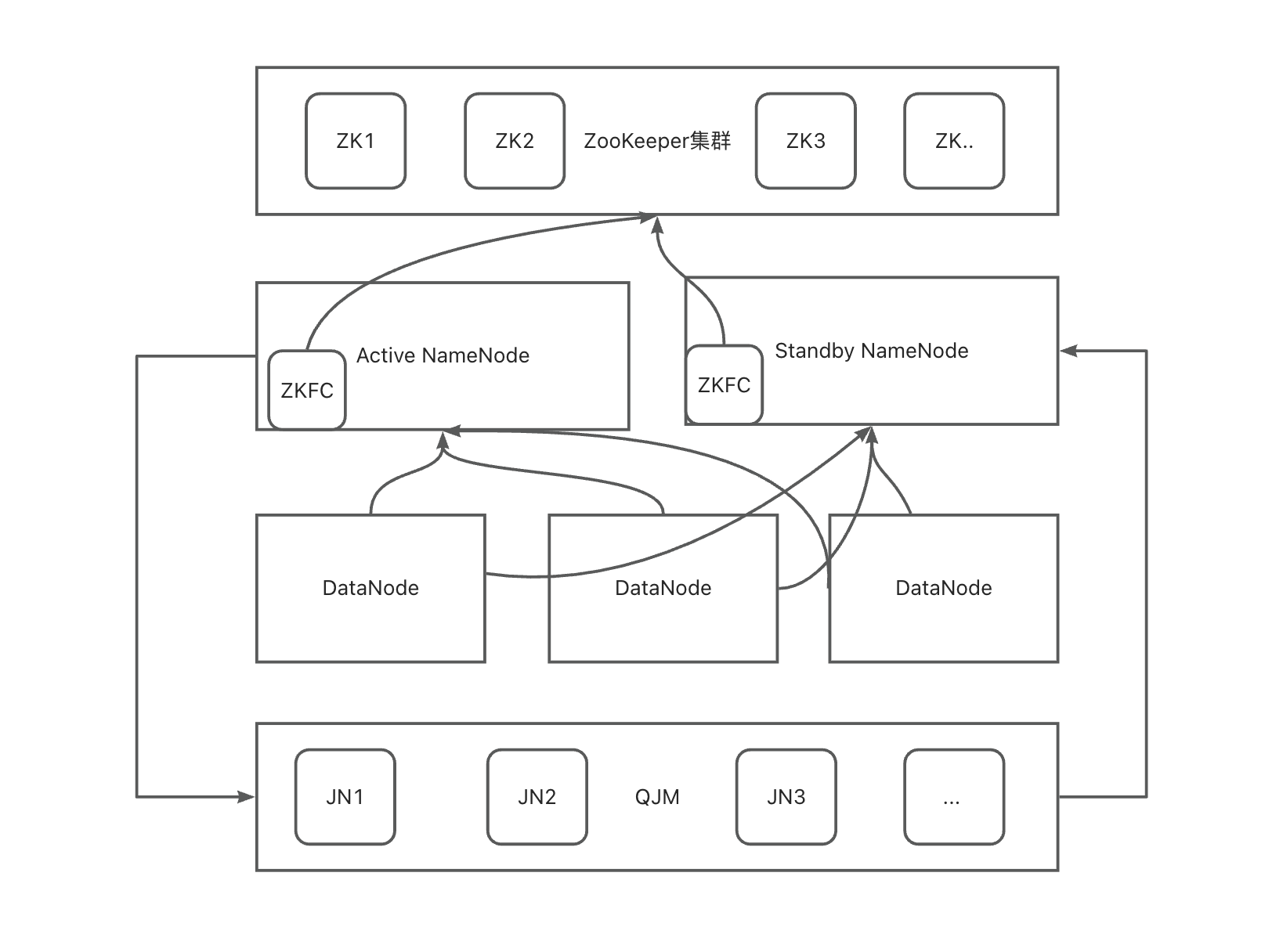

HDFS HA 整体架构原理图
