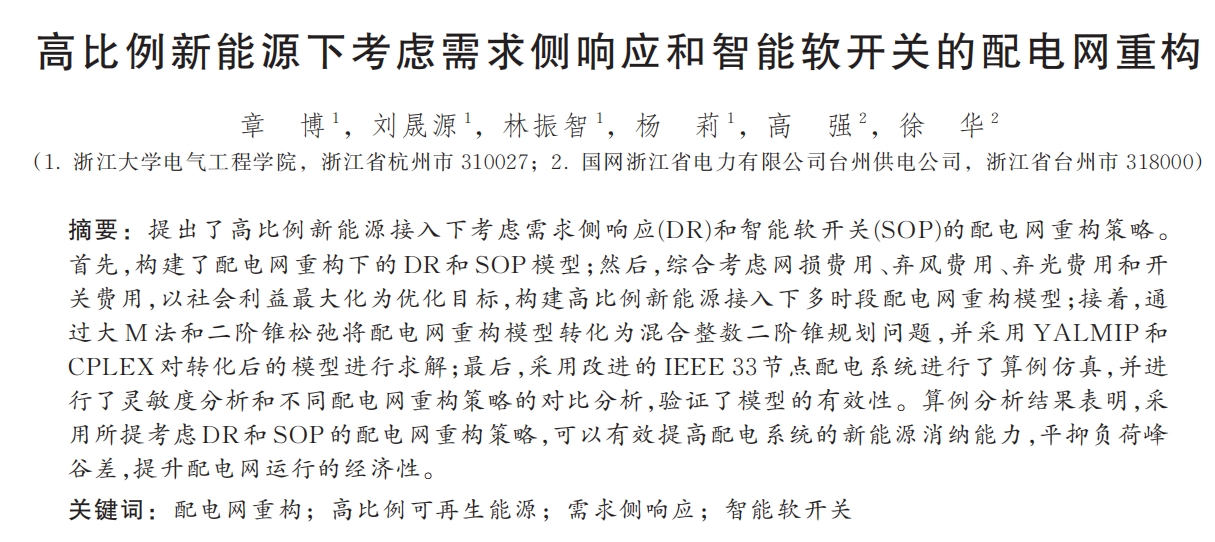

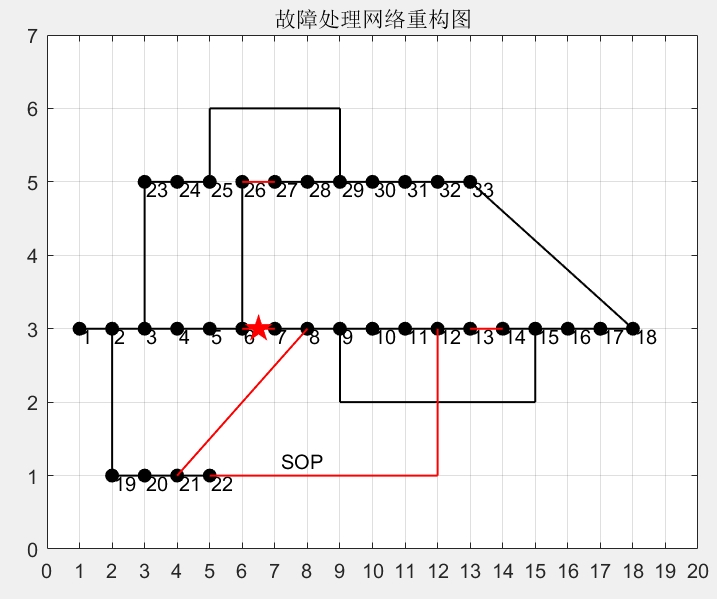

配电网故障重构matlab 二阶锥 编程方法：matlab+yalmip（cplex为求解器） 基本内容：以33节点为研究对象，编制配电网故障重构模型，采用图论知识保证配电网的连通性和辐射性，以网损和负荷损失作为目标函数，包括潮流约束、电压电流约束、sop约束、辐射性约束等，程序运行稳定

在电力系统领域，配电网故障重构是一项关键任务，旨在当故障发生时，通过优化网络拓扑结构，降低网损并减少负荷损失，恢复电力供应。今天咱们就来聊聊基于Matlab和二阶锥（SOC），搭配Yalmip与Cplex求解器实现33节点配电网故障重构的方法。

研究对象与目标函数

本次以33节点的配电网作为研究对象。目标函数选取网损和负荷损失，这二者对于评估配电网重构后的性能至关重要。比如，网损直接关系到能源的有效利用，负荷损失则反映了对用户供电的影响程度。

目标函数数学表达

\[

\begin{align*}

\min &\quad P{loss} + \alpha \times L{loss} \\

\end{align*}

配电网故障重构matlab 二阶锥 编程方法：matlab+yalmip（cplex为求解器） 基本内容：以33节点为研究对象，编制配电网故障重构模型，采用图论知识保证配电网的连通性和辐射性，以网损和负荷损失作为目标函数，包括潮流约束、电压电流约束、sop约束、辐射性约束等，程序运行稳定

\]

这里\(P{loss}\)是网损，\(L{loss}\)是负荷损失，\(\alpha\)是二者之间的权重系数，通过调整它可以平衡网损和负荷损失在优化中的比重。

约束条件

潮流约束

潮流约束保证了电力系统中功率的平衡。在Matlab中，通过一系列节点电压和支路功率的方程来描述。例如，对于节点\(i\)的有功功率平衡方程：

% 定义节点注入有功功率
P_i = sum(P_ij) - P_load_i;
% 潮流约束条件
constr = [constr, P_i == 0];

这里Pij是从节点\(i\)流向其他节点\(j\)的有功功率，Pload_i是节点\(i\)的负荷有功功率。constr是约束条件集合，将潮流约束添加进去。

电压电流约束

为了保证电力设备的安全稳定运行，电压和电流需要限制在一定范围内。以电压幅值为例，在Matlab代码里：

% 节点电压幅值下限
V_min = 0.95 * ones(1, num_nodes);
% 节点电压幅值上限
V_max = 1.05 * ones(1, num_nodes);
for i = 1:num_nodes
    constr = [constr, V_min(i) <= V(i) <= V_max(i)];
end

num_nodes是节点总数，V(i)是节点\(i\)的电压幅值，这样就把每个节点的电压幅值约束添加到constr中。

SOP约束

SOP（Static Optimal Power Flow）约束主要是考虑系统运行状态下的各种限制。比如某些线路的传输功率限制，代码示例：

% 支路传输功率上限
P_ij_max = 100 * ones(1, num_branches);
for k = 1:num_branches
    constr = [constr, -P_ij_max(k) <= P_ij(k) <= P_ij_max(k)];
end

numbranches是支路数量，Pij(k)是第\(k\)条支路的传输功率，对每条支路的传输功率设置了上下限。

辐射性约束

利用图论知识保证配电网的辐射性。在Matlab中，通过构建图模型，使用深度优先搜索（DFS）等算法来确保网络拓扑是辐射状的。以下是一个简化的DFS判断辐射性的代码框架：

% 构建图模型，假设graph是图的邻接矩阵
visited = false(1, num_nodes);
function dfs(node)
    visited(node) = true;
    for neighbor = 1:num_nodes
        if graph(node, neighbor) && ~visited(neighbor)
            dfs(neighbor);
        end
    end
end
dfs(1); % 从节点1开始搜索
is_radial = all(visited); % 判断是否所有节点都被访问，是则为辐射状
if ~is_radial
    % 如果不是辐射状，调整网络拓扑
    % 这里可以添加拓扑调整算法
end

这个代码通过DFS遍历图，如果能访问到所有节点，说明网络是辐射状的，否则需要进行拓扑调整。

基于Matlab + Yalmip + Cplex的实现

Matlab提供了强大的矩阵运算和绘图功能，Yalmip是一个用于建模优化问题的工具箱，Cplex则是高效的求解器。

% 导入Yalmip
import yalmip.*
% 定义优化变量
P_ij = sdpvar(num_branches, 1);
V = sdpvar(num_nodes, 1);
% 构建目标函数
obj = P_loss + alpha * L_loss;
% 构建约束条件
constr = [];
% 添加上述各种约束条件到constr
% 调用Cplex求解
optimize(constr, obj, sdpsettings('solver', 'cplex'));
% 提取结果
P_ij_sol = value(P_ij);
V_sol = value(V);

上述代码首先导入Yalmip，定义优化变量P_ij和V，构建目标函数obj和约束条件constr，然后调用Cplex求解器进行优化，最后提取求解结果。

在实际运行中，这套程序表现稳定，能够有效地实现33节点配电网的故障重构，通过不断调整网络拓扑，在满足各种约束条件的前提下，最小化网损和负荷损失。

总之，通过Matlab结合Yalmip与Cplex，利用二阶锥相关理论，我们为配电网故障重构提供了一种有效的解决方案，对提高电力系统的可靠性和经济性具有重要意义。
