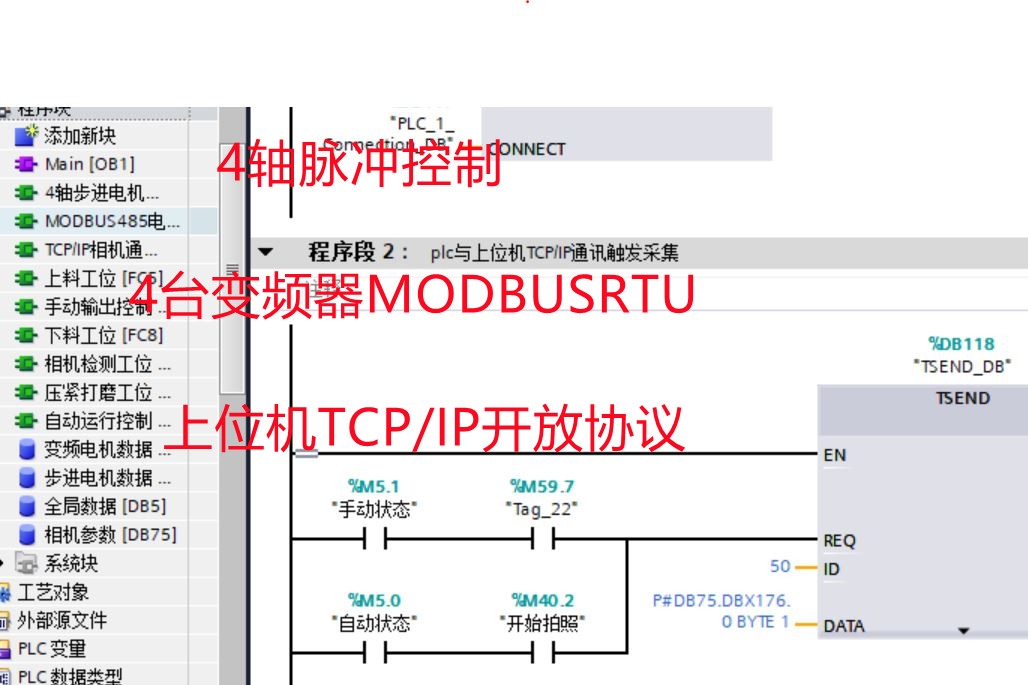

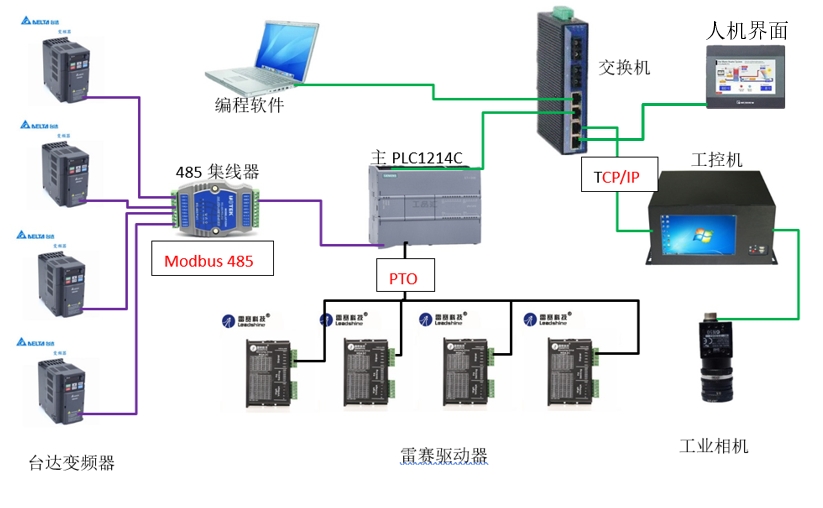

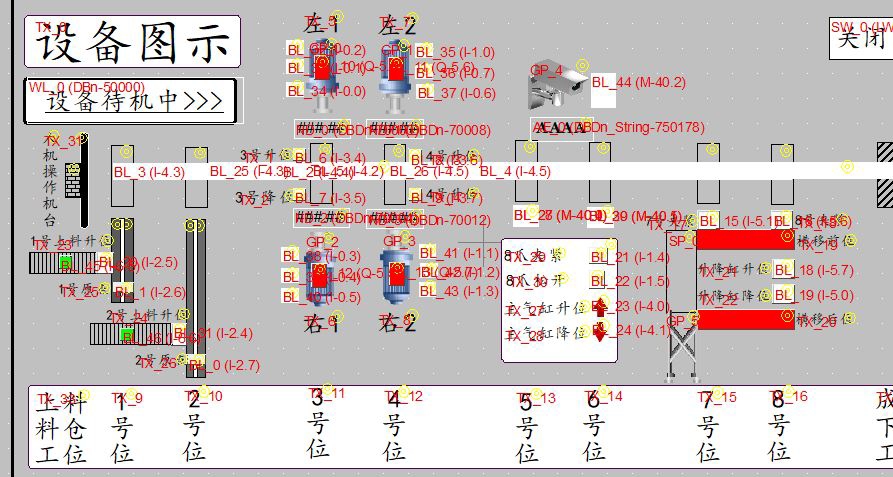

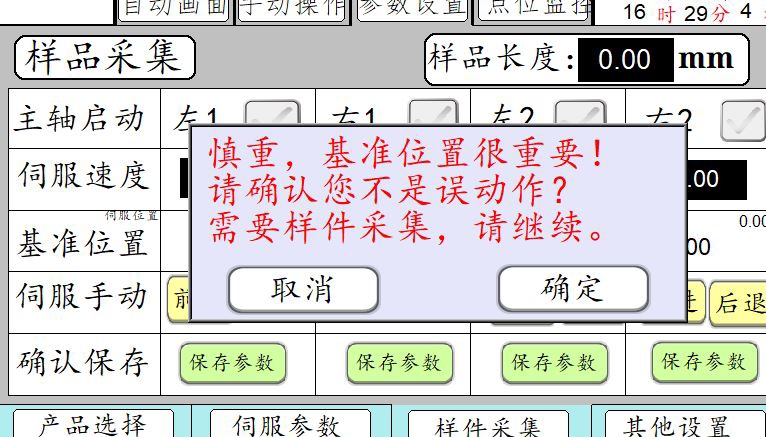

西门子1200程序V15版本实例，设备已经运行生产，博图V15以上可打开 包含上位机通讯，modbus485，伺服等，特分享给大家。 西门子1214C控制4台步进电机； 西门子1214C与4台MS300变频器modbus485轮询读写参数； 西门子1214C与上位机进行TCP/IP开放通讯控制相机拍照，反馈数据

四路步进电机脉冲控制

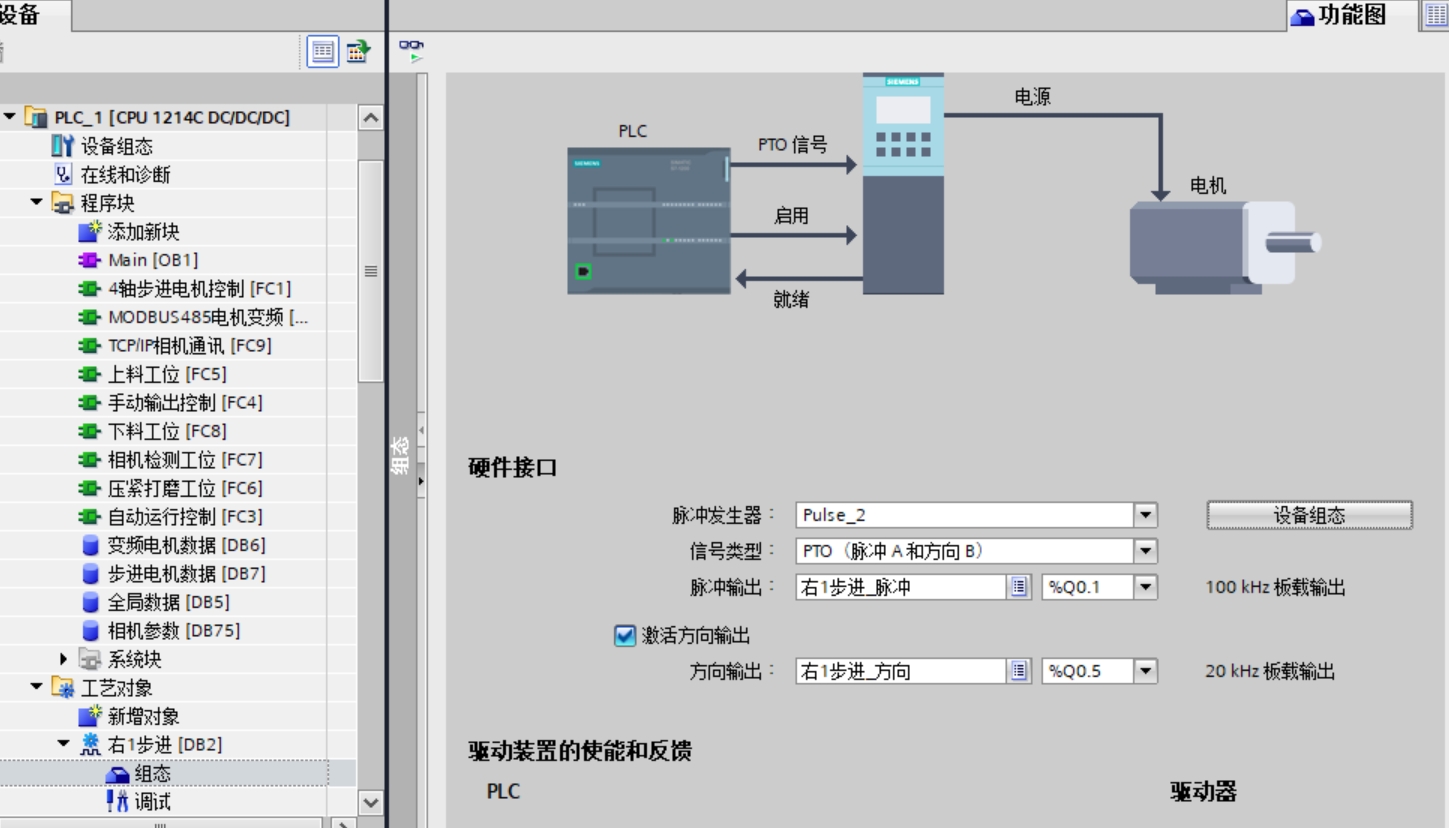

用PTO功能输出四轴脉冲其实挺简单，关键是要做好轴配置。在工艺对象里给每个轴分配对应的输出点，注意不同轴脉冲+方向信号必须接在不同Q点上：

//轴配置参数示例
Axis_Config[0].HWID := 1;      //轴1硬件标识
Axis_Config[0].OutputNumber := 0; //Q0.0脉冲输出
Axis_Config[0].DirOutput := 1;   //Q0.1方向信号
//...其他三轴类似配置

触发运动用MC_MoveRelative指令时，遇到过脉冲丢失问题。后来发现是轴使能信号没做互锁，加个急停连锁就稳了：

IF NOT Emergency_Stop THEN
    Axis_Enable := TRUE;
ELSE
    Axis_Enable := FALSE;
END_IF

Modbus轮询的骚操作

同时带四个MS300变频器要用轮询机制，实测每个从站响应超时设300ms刚好。关键点是把读写操作做成状态机切换：

CASE comm_state OF
0: //站1读频率
    MB_MASTER(REQ:=TRUE,    MB_ADDR:=1,
              MODE:=0,      DATA_ADDR:=40001,
              DATA_LEN:=1,  DATA_PTR:=@DB1.DBW0);
    comm_state := 10;

10: //站1写参数
    IF MB_MASTER.DONE THEN
        MB_MASTER(REQ:=TRUE,    MB_ADDR:=1,
                  MODE:=1,      DATA_ADDR:=40010,
                  DATA_LEN:=2,  DATA_PTR:=@DB1.DBW2);
        comm_state := 20;
    END_IF;
//...其他站轮询逻辑类似

特别注意MS300的保持寄存器是16位对齐的，写多字参数时要处理高低字节顺序。有个坑是站号设置必须和变频器参数P0-15完全对应，差一位都连不上。

TCP通讯玩转视觉系统

开放通讯用TSEND/TRCV指令块处理相机控制。上位机发拍照指令的典型数据帧结构：

# 上位机发送指令示例
b'CAM1_TRIG'  # 触发1号相机
b'CAM2_GET'   # 获取2号结果

PLC端收到指令后拼装反馈数据，注意字符串处理要用S7STRING格式：

//接收数据处理
IF TRCV_DONE THEN
    CASE RECV_DATA[0] OF
    "T": //触发拍照
        Camera_Trig := TRUE;
    "G": //获取结果
        T_SEND(REQ:=TRUE, DATA:= P#DB2.START_IMAGE_DATA);
    END_CASE;
END_IF;

调试时发现网线直连比经过交换机延迟低30ms，实时控制建议用专用网段。还有个经验：TCP连接建立后要定期发心跳包，防止防火墙误杀连接。

这套模板在包装产线跑了三个月没出过通讯故障，需要完整项目的直接去GitHub搜S7-1200MultiDeviceTemplate。有更好的轮询算法欢迎来战，下期聊聊怎么用这个架构做配方管理系统。
