组网需求

如图5-18所示，某公司A区和B区的私网用户和互联网相连，路由器上接口GigabitEthernet3/0/0的公网地址为2.2.2.1/24，对端运营商侧地址为2.2.2.2/24。A区用户希望使用公网地址池中的地址（2.2.2.100～2.2.2.200）采用NAT方式替换A区内部的主机地址（网段为192.168.20.0/24），访问因特网。B区用户希望结合B区的公网IP地址比较少的情况，使用公网地址池（2.2.2.80～2.2.2.83）采用IP地址和端口的替换方式替换B区内部的主机地址（网段为10.0.0.0/24），访问因特网。

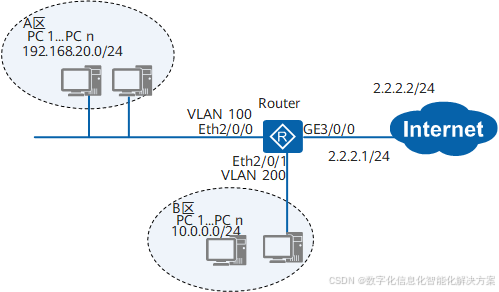

图5-18  配置动态地址转换组网图

配置思路

配置动态地址转换的思路如下：

  1. 配置接口IP地址、缺省路由和在WAN侧接口下配置NAT Outbound，实现内部主机访问外网服务功能。

操作步骤
  1. 在Router上配置接口IP地址

    <Huawei> system-view
[Huawei] sysname Router
[Router] vlan 100
[Router-vlan100] quit
[Router] interface vlanif 100
[Router-Vlanif100] ip address 192.168.20.1 24
[Router-Vlanif100] quit
[Router] interface ethernet 2/0/0
[Router-Ethernet2/0/0] port link-type access
[Router-Ethernet2/0/0] port default vlan 100
[Router-Ethernet2/0/0] quit
[Router] vlan 200
[Router-vlan200] quit
[Router] interface vlanif 200
[Router-Vlanif200] ip address 10.0.0.1 24
[Router-Vlanif200] quit
[Router] interface ethernet 2/0/1
[Router-Ethernet2/0/1] port link-type access
[Router-Ethernet2/0/1] port default vlan 200
[Router-Ethernet2/0/1] quit
[Router] interface gigabitethernet 3/0/0
[Router-GigabitEthernet3/0/0] ip address 2.2.2.1 24
[Router-GigabitEthernet3/0/0] quit

  2. 在Router上配置缺省路由，指定下一跳地址为2.2.2.2

    [Router] ip route-static 0.0.0.0 0.0.0.0 2.2.2.2

  3. 在Router上配置NAT Outbound

    [Router] nat address-group 1 2.2.2.100 2.2.2.200
[Router] nat address-group 2 2.2.2.80 2.2.2.83
[Router] acl 2000
[Router-acl-basic-2000] rule 5 permit source 192.168.20.0 0.0.0.255
[Router-acl-basic-2000] quit
[Router] acl 2001
[Router-acl-basic-2001] rule 5 permit source 10.0.0.0 0.0.0.255
[Router-acl-basic-2001] quit
[Router] interface gigabitethernet 3/0/0
[Router-GigabitEthernet3/0/0] nat outbound 2000 address-group 1 no-pat
[Router-GigabitEthernet3/0/0] nat outbound 2001 address-group 2
[Router-GigabitEthernet3/0/0] quit

    如果需要在Router上执行ping -a source-ip-address命令通过指定发送ICMP ECHO-REQUEST报文的源IP地址来验证内网用户可以访问因特网，需要配置命令ip soft-forward enhance enable使能设备产生的控制报文的增强转发功能，这样，私网的源地址才能通过NAT转换为公网地址。缺省情况下，设备产生的控制报文的增强转发功能处于使能状态。如果之前已经执行命令undo ip soft-forward enhance enable去使能增强转发功能，需要重新在系统视图下执行命令ip soft-forward enhance enable。

  4. 验证配置结果

    # 在Router上执行命令display nat outbound，查看地址转换结果。

    <Router> display nat outbound
 NAT Outbound Information:
 -----------------------------------------------------------------
 Interface               Acl      Address-group/IP/Interface   Type
 -----------------------------------------------------------------
 GigabitEthernet3/0/0     2000                     1          no-pat
 GigabitEthernet3/0/0     2001                     2           pat
 -----------------------------------------------------------------
  Total : 2

    # 在Router上执行命令ping，验证内网可以访问因特网。

    <Router> ping -a 192.168.20.1 2.2.2.2
  PING 2.2.2.2: 56 data bytes, press CTRL_C to break
    Reply from 2.2.2.2: bytes=56 Sequence=1 ttl=255 time=1 ms
    Reply from 2.2.2.2: bytes=56 Sequence=2 ttl=255 time=1 ms
    Reply from 2.2.2.2: bytes=56 Sequence=3 ttl=255 time=1 ms
    Reply from 2.2.2.2: bytes=56 Sequence=4 ttl=255 time=1 ms
    Reply from 2.2.2.2: bytes=56 Sequence=5 ttl=255 time=1 ms
-- 2.2.2.2 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 1/1/2 ms
    <Router> ping -a 10.0.0.1 2.2.2.2
  PING 2.2.2.2: 56 data bytes, press CTRL_C to break
    Reply from 2.2.2.2: bytes=56 Sequence=1 ttl=255 time=1 ms
    Reply from 2.2.2.2: bytes=56 Sequence=2 ttl=255 time=1 ms
    Reply from 2.2.2.2: bytes=56 Sequence=3 ttl=255 time=1 ms
    Reply from 2.2.2.2: bytes=56 Sequence=4 ttl=255 time=1 ms
    Reply from 2.2.2.2: bytes=56 Sequence=5 ttl=255 time=1 ms
-- 2.2.2.2 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 1/1/2 ms

配置文件

Router的配置文件

#
 sysname Router
#
vlan batch 100 200
#
acl number 2000
 rule 5 permit source 192.168.20.0 0.0.0.255
#
acl number 2001
 rule 5 permit source 10.0.0.0 0.0.0.255
#
 nat address-group 1 2.2.2.100 2.2.2.200
 nat address-group 2 2.2.2.80 2.2.2.83
#
interface Vlanif100
 ip address 192.168.20.1 255.255.255.0
#
interface Vlanif200
 ip address 10.0.0.1 255.255.255.0
#
interface Ethernet2/0/0
 port link-type access
 port default vlan 100
#
interface Ethernet2/0/1
 port link-type access
 port default vlan 200
#
interface GigabitEthernet3/0/0
 ip address 2.2.2.1 255.255.255.0
 nat outbound 2000 address-group 1 no-pat
 nat outbound 2001 address-group 2
#
ip route-static 0.0.0.0 0.0.0.0 2.2.2.2
#
return
