本文基于TensorRT-LLM 1.0 开源代码研究总结，会持续调整内容，仅用于自学笔记整理。

一.宏观架构

1.1 两层架构关系：

在生产环境中，Triton 是对外的网关层，TRT-LLM 是内部核心引擎。

组件	角色	核心职责
Triton Inference Service	外部网关	多框架并发推理、HTTP/gRPC协议(KServe)、GPU监控指标、Dynamic Batching
TensorRT-LLM	内部引擎	真正执行推理计算、KV Cache管理、In-flight Batching、量化加速

1.2 Dynamic Batching

• 在 Triton 层面，动态批处理（Dynamic Batching）会将到达时间相近的请求合并，以提高 CUDA 核心的饱满度和整体吞吐量，但这会稍微增加先到请求的响应时间。

dynamic batching是根据请求到达的时间将部分请求合并成一批同时输入到模型中，提高cuda调用的饱满度，两个请求同时进入GPU处理同时完成同时返回，提高吞吐量。但是A请求的响应时间会久一点

总结就是：

• 根据请求到达时间，将时间相近的请求合并成一批同时送入GPU
• 提高 CUDA 核心饱满度，提升整体吞吐量
• 代价：先到的请求A需要等待一小段时间才能被处理，响应延迟略有增加

1.3 整体数据流

1. 客户端请求（HTTP / CAPI）进入 Triton
2. Dynamic Batching 合并近似时间的请求
3. 进入模型调度队列（Per Model Scheduler Queues）
4. 分发到对应的 GPU/CPU Backend（TensorFlow、PyTorch、TRT-LLM 等）
5. 模型推理执行，response 返回
6. Model Repository 管理模型的加载与卸载

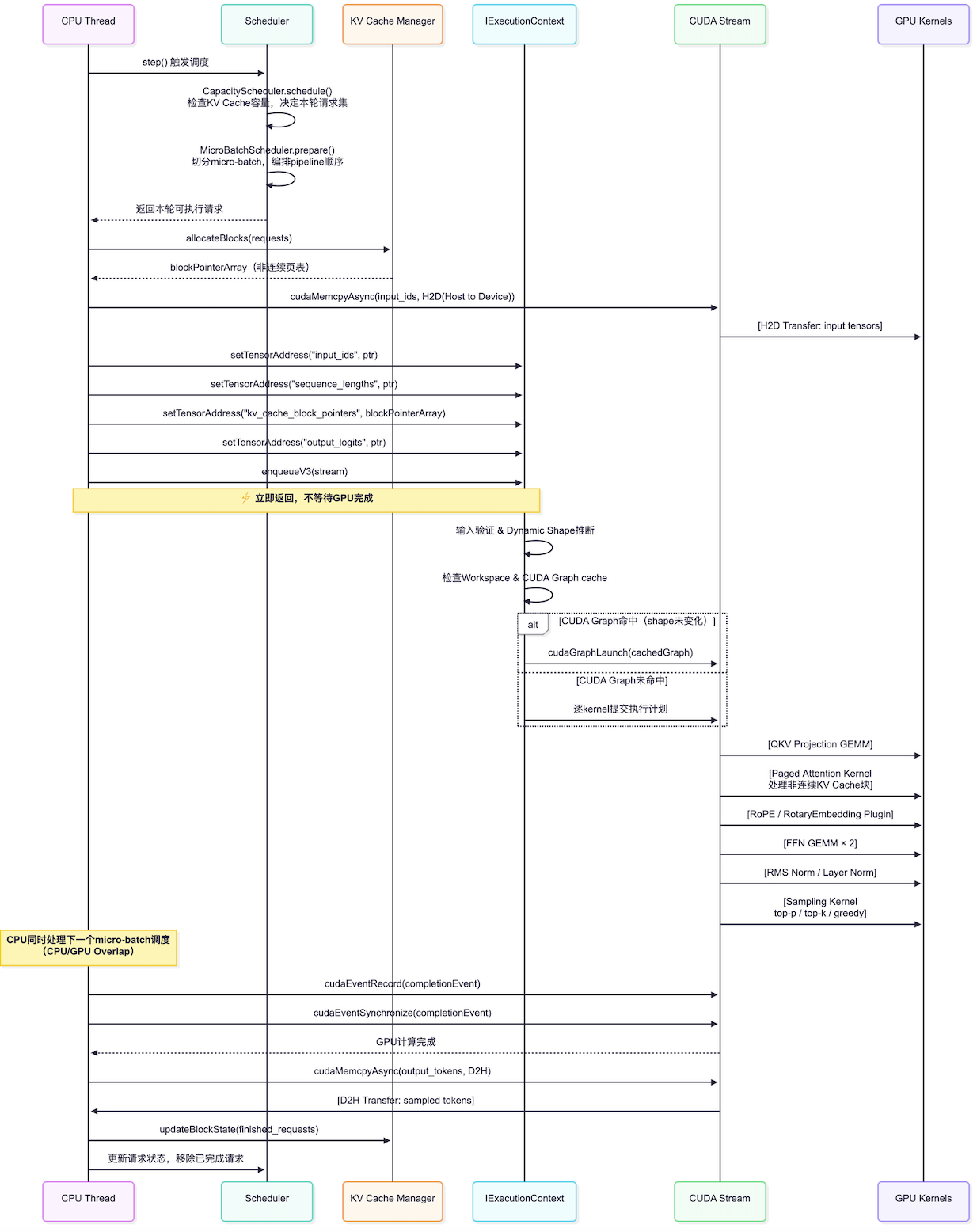

架构图：

前端请求可能来自于各种客户端，可能有HTTP或者CAPI的调用。进入Dynamic batching做一定的整合，然后进入后端进入模型调度队列，再送入对应的GPU/CPU backend 后端模型处理框架来做具体的模型推理，response 返回。

后面的module repository是对所有模型以某种格式对他们有一个管理对外提供服务，包括模型装载和卸载。

还有一些吞吐量和延时的监控 metrics.还包含很多GPU的加速比如模型层的融合 计算量更小还有量化等等。

GPU编程范式补充：GPU执行时，数据需先从CPU内存（Host）通过cudaMemcpy拷贝到GPU显存（Device），即H2D（Host to Device）传输。推理结果再通过D2H传回CPU。这是架构图中未明确说明的底层数据流动。

二. BatchManager & Executor

1. Executor: 最高层 C++接口

Executor 是 TRT-LLM 对外暴露的最高层 C++ 接口，目标是隐藏底层复杂性：多 GPU 通信、批处理调度和内存管理的复杂性。

• 请求管理：接收 Prompt、采样参数、最大生成长度，返回异步响应流
• 架构封装：内部封装 BatchManager，决定请求的进出队列时机
• 资源分配：协调多 GPU 的张量并行（Tensor Parallelism）和流水线并行（Pipeline Parallelism）

关键循环：
执行循环结构(executionLoop) :
fetchNewRequests
->>forwardAsync(异步提交GPU计算)
->>forwardSync(等待结果)
->>postProcessRequests(后处理/返回)
每次循环迭代= 一个step= 生成一个token。

2. 多GPU并行策略

Executor 负责协调的两种多 GPU 并行策略本质上解决的是同一个问题：单张 GPU 装不下或算不完一个大模型，需要把工作拆分到多张 GPU 上。但两者的拆分维度完全不同。

1) 张量并行（Tensor Parallelism，TP）

核心思想：把同一层（layer）内的权重矩阵横向切开，分到多张GPU上并行计算，最后合并结果。每张GPU持有模型每一层的一部分权重。

部件	切分方式	通信操作
QKV 投影权重	按 head 维度列切分，每张 GPU 负责一部分 attention head	AllReduce（合并各 GPU 的输出）
FFN（前馈网络）权重	第一层按列切分（每 GPU 负责一部分中间维度），第二层按行切分	AllReduce（合并各 GPU 的输出）

以TP=4的LLaMA-70B为例，每层内部计算过程如下：

输入 hidden_state（全量，每张 GPU 各有一份相同副本）

├─ GPU0: 负责 head 0~7  的 QKV 计算 + attention   ├─ GPU1: 负责 head 8~15 的 QKV 计算 + attention   ├─ GPU2: 负责 head 16~23 的 QKV 计算 + attention   └─ GPU3: 负责 head 24~31 的 QKV 计算 + attention

  AllReduce ─► 4 张 GPU 的结果求和合并，每张 GPU 得到完整输出

✓ 张量并行特性总结 优点：每张 GPU 只存模型一层权重的 1/N，显存占用大幅降低；各 GPU 并行计算同一层，延迟低，适合单次推理的低延迟场景。 代价：每一层计算结束后必须执行 AllReduce 通信（所有 GPU 求和），通信量与 hidden_size 成正比。GPU 之间需要 NVLink 高速互联，否则通信瓶颈会抵消并行收益。 典型配置：TP=2 或 TP=4（单机内，NVLink 连接）。TP 超过 8 时通信开销往往大于并行收益。

2）流水线并行（Pipeline Parallelism，PP）

核心思想：把模型不同的层（Layer）分配到不同的 GPU 上，数据像流水线一样依次流过各 GPU。每张 GPU 只存和计算模型的一段层。

以 PP=4 的 LLaMA-70B 为例（共 80 层 Transformer）： GPU 0: Layer  0~19  (Embedding + Transformer layers 0-19) GPU 1: Layer 20~39  (Transformer layers 20-39) GPU 2: Layer 40~59  (Transformer layers 40-59) GPU 3: Layer 60~79  (Transformer layers 60-79 + LM Head)

注意：流动的是激活值（activation）,不是权重。权重在训练结束后就固定分布在各GPU上，不会在GPU间移动。

Pipeline Bubble问题：

朴素PP的致命问题是大量气泡（idle时间）。以单batch为例，在任一时刻只有一张GPU在工作，其他GPU全部空等：

时间轴 ─────────────────────────────► GPU0: [计算] [idle]   [idle]   [idle] GPU1: [idle]   [计算] [idle]   [idle] GPU2: [idle]   [idle]   [计算] [idle] GPU3: [idle]   [idle]   [idle]   [计算]   ← GPU利用率仅 25%

Micro-batch填充Bubble, 让他们在pipeline中交织执行，GPU0处理完mB0后立即处理mB1. 此时GPU1开始处理mB0,各GPU流水作业：

时间轴 ─────────────────────────────────────────────► GPU0: [mB0] [mB1] [mB2] [mB3] [bubble] GPU1: [wait] [mB0] [mB1] [mB2] [mB3] GPU2: [wait] [wait] [mB0] [mB1] [mB2] [mB3] GPU3: [wait] [wait] [wait] [mB0] [mB1] [mB2] [mB3]  ← bubble 大幅减少

✓ 流水线并行特性总结 优点：每张 GPU 只存模型 1/N 的层，显存需求线性降低；GPU 间通信只在层边界传递激活值（P2P 点对点），通信量远小于 TP 的 AllReduce。 代价：Pipeline Bubble（流水线气泡）不可完全消除，micro-batch 越多 bubble 占比越小，但不能为零。增加 micro-batch 数量会增加单个请求的排队延迟。 典型配置：PP=2 或 PP=4（跨机器，PCIe 或 InfiniBand 连接）。TRT-LLM 1.0 中实际较少用到 PP，主要依赖 TP。

③ TP vs PP 对比与组合使用

维度	张量并行（TP）	流水线并行（PP）
切分对象	同一层的权重矩阵（列/行切分）	不同的层（按 Layer 分段）
通信方式	AllReduce（每层都需要，通信量大）	P2P Send/Recv（仅在层边界，通信量小）
互联要求	需要 NVLink 高速互联（单机内）	可跨机器（InfiniBand / PCIe）
主要瓶颈	AllReduce 通信延迟	Pipeline Bubble（idle 时间）
适用场景	单机多卡（8 GPU 以内），低延迟优先	超大模型跨机部署（单机内存不足时）

两者可以组合使用（TP × PP）。以 8 台机器 × 8 卡为例（64 GPU），设置 TP=8，PP=8：每台机器内的 8 张卡做张量并行，8 台机器之间做流水线并行，充分利用机器内的高速 NVLink 和机器间低通信量的 PP 特性。

机器0 [GPU0~7, TP=8]: Layer  0~9   (PP Stage 0)

机器1 [GPU8~15, TP=8]: Layer 10~19   (PP Stage 1)  ... 以此类推

3. TrtGptModelInflightBatching： 中央协调器

这是整个推理流水线的[中央协调器]，内部持有所有子组件的引用，按照in-flight batching的节奏协调他们工作。

这是一个偏向底层的核心类（通常被 BatchManager 调用），专门用于处理具有 In-flight Batching（动态批处理/连续批处理） 能力的模型推理。

• 核心计算：它直接与编译好的 TensorRT Engine 交互。当 Executor 将一批请求交给底层时，这个类负责执行实际的 GPU 前向传播（Forward Pass）。

• 混合阶段处理：这是 In-flight Batching 的核心。它能够在一个 Batch 内，同时处理处于 Context 阶段（Prefill，计算 Prompt 的 KV Cache）的请求和处于 Generation 阶段（Decode，逐字生成）的请求。

• KV Cache 管理交互：它与 Paged KV Cache 管理器深度配合，在生成新 Token 时动态申请和释放显存块。

2.1 五大核心成员

成员	类型/别名	职责
TllmRuntime (mRuntime)	TensorRT Engine 直接包装器	持有 ICudaEngine 和 IExecutionContext，负责实际 GPU 前向计算
KVCacheManager (mKvCacheManager)	Paged KV Cache 管理器	将显存切成固定大小 Block，动态分配/回收，实现前缀共享
GptDecoderBatched (mDecoder)	批量 Token 解码器	接收 Engine 输出的 logits，执行 top-p/top-k/beam search 采样
RuntimeBuffers (mBuffers)	GPU/CPU 缓冲区集合	每个 step 准备 input_ids、position_ids、KV Cache 地址表等张量
SequenceSlotManager (mSeqSlotManager)	序列槽位管理器	将每条请求映射到 batch tensor 中固定大小的「槽」，保证并发请求不互相覆盖

1. TllmRuntime 详解

TllmRuntime是TensorRT Engine的直接包装器，内部包含两个核心对象：

对象	特性	存储内容
ICudaEngine	静态知识库（只读、无状态）	build 一次可被多线程读取。存储：优化后的 CUDA kernel 二进制、网络拓扑、权重数据（frozen）、Profile 的 kernel 选择方案、binding 的 shape/dtype 元信息
IExecutionContext	运行时状态机（有状态）	一次只能跑一个推理。存储：当前绑定的 input/output device pointer、激活的 optimization profile index、中间激活值显存、关联的 CUDA stream、当前请求的动态 shape 值

为何每个Profile需要独立的Context？这是TensorRT的硬性约束：一个IExecutionContext在同一时刻只能绑定一个Profile。因为Context持有的中间激活值显存大小是按绑定Profile的max shape来预留的。Profile 0(prefill, 大seq)和 Profile 1(decode， 大batch)的max shape不同，显存布局不同，不能混用。因此TRT-LLM中 mContext[0]服务prefill, mContexts[1]服务decode。

2. KVCacheManager 详解

类比：KVCacheManager就想酒店前台，负责管理房间(Block)的分配与回收

1. 初始化池子：调用 allocatePools 预先占领 GPU 显存，防止推理时频繁申请导致卡顿。
2. 动态记账：每生成一个 Token，经理就检查当前的 Block 够不够用。不够用了，就从池子里分配一个空闲 Block。
3.  跨请求调度：如果开启了 enableBlockReuse，它会像“拼车”一样，让相同前缀的请求共用物理显存块，从而极大地节省显存并提升吞吐量。

KVCacheManager 与Decoder交互时序：

• 准备阶段：BatchManager 询问 KVCacheManager 各个请求的KV数据写入哪个地址，生成Block Table（块表：本质上是一组显存指针的索引)， 这个表被传递给 GPU 算子（Paged Attention 算子），确保计算出的 KV 数据精准落入对应的 Block 空间
• 推理阶段：GPU算子（Paged Attention）根据Block Table 自动写入数据，无需Decoder参与
• 结果反馈：Decoder选出Next Token后通知KVCacheManager; 若请求未结束，KVCacheManager 检查当前 Block 是否已满；若请求结束（EOS），立即回收该请求所有Block

3. GptDecoderBatched 详解

decoder的核心职责不是进行矩阵乘法（那是Engine的事），而是做决策，根据Engine输出的概率分布（logits）选出下一个token。

Decoder 的工作流程如下：

1. 接收 Engine输出的Logits（巨大矩阵，表示下一个词的概率分布）
2. 执行采样逻辑(top-k/ top-p/ beam search/ repetition_penalty等)：
   • 如果配置了 topK=40，Decoder 就会在词表中找出概率最大的前 40 个。
   • 如果设置了 repetition_penalty，它会检查之前生成了什么词，降低它们的权重。
3. 确定 Next Token：最终选出一个 Token ID（比如“3021”）。
4. 状态更新：判断这个 Token 是不是结束符（EOS），或者是否达到了最大长度。

Decoder与Engine共享一个CUDA stream的原因：

为什么共享stream：你把 Engine::enqueue（计算指令）和 Decoder::forward（采样指令）按顺序丢进同一个流。若不共享stream，Decoder可能跑的太快，在Engine还未写完logits时就去读取，导致读到乱码或全0。通过同一个stream保序，GPU保证先完成Engine计算，再执行Decoder的采样操作。

GPU实现采样的高效技巧：

• Top-K: 使用[部分排序（Partial Sort)]而非全排序。基于分桶或Bitonic Sort的并行算法，利用CUDA warp-level shfl 指令在寄存器内交换数据，避免访问慢速显存（HBM）
• Top-P: 先快速筛选出高概率候选词（如1024个）再并行计算前缀和（Prefix Sum), 最后二分查找定位阈值P的位置，也就是说把词按概率从高到低排好，一个一个往下加，直到累计概率超过了P（比如 {P=0.9}）。效果：它比 Top-K 更聪明。如果模型很确定（前两个词概率就 95% 了），候选集就很小；如果模型很犹豫（概率分布很平坦），候选集就会变大。
• 算子融合（Kernel Fusion): 将 Softmax、Top-K 筛选、随机采样合并为一个 CUDA Kernel，数据只需读入显存一次，在寄存器内完成全部计算，极大减少 HBM 带宽浪费
• Temperature:
  Temperature 是在 Decoder 生成文本时，对 logits（模型输出的原始分数） 进行缩放，从而控制下一个 token 的概率分布形状。
  假设模型输出 3 个词的 logits 为 [5, 3, 1]：
  T = 1.0 (标准) → softmax([5, 3, 1]) → [0.84, 0.11, 0.04]
  T = 0.5 (低温) → softmax([10, 6, 2]) → [0.98, 0.02, 0.00] ← 更尖锐
  T = 2.0 (高温) → softmax([2.5, 1.5, 0.5])→ [0.51, 0.31, 0.19] ← 更平坦
  所以 T->0 几乎等价于greedy decoding，直选最优解;T → ∞ 趋近均匀分布 "随机乱选"

采样策略补充对比：

Greedy Search	每次选概率最高的词，速度快但结果单一
Top-K	固定广度： 只从前K个高概率词中采样，K=1时退化为Greedy
Top-P	（Nucleus Sampling，动态广度）：更智能，模型确定时候选集小，犹豫时候选集大
Beam Search（束搜索）	保留N条最优路径，适合翻译/摘要，但多样性差且计算量大，现代对话模型较少使用
Temperature	控制概率分布的「平滑度」，高Temperature更随机，低Temperature更确定
repetition_penalty	降低已生成词的权重，减少重复

4. RuntimeBuffers

CPU/GPU 缓冲区集合，每个step通过setTensorAddress告诉TRT引擎各个具名tensor的显存地址：

// 告诉引擎：名叫 "input_ids" 的输入tensor，数据在显存地址 ptr_A
context->setTensorAddress("input_ids", ptr_A);
// 告诉引擎：名叫 "kv_cache_block_pointers" 的tensor，在 ptr_B
context->setTensorAddress("kv_cache_block_pointers", ptr_B);
// 输出写到哪里
context->setTensorAddress("output_logits", ptr_C);

TRT 引擎在编译时就确定了计算图的数据流，运行时只需要知道各个Tensor的实际显存地址即可launch kernel.

5. SequenceSlotManager

在 GPU 运行时，为了实现高效的并行计算，系统会预先开辟一块连续的内存空间，用于存放当前正在处理的所有请求的状态信息（比如：每个请求现在算到第几个 Token 了、Logits 放在哪、采样参数是什么）。假设系统设置最大并发数（max_batch_size）为 256，那么 GPU 上就有 256 个slot。

Slot ID：就是这些工位的编号（从 0 到 255）。 任务：每一个进入系统的活跃请求（Sequence），都必须先“入座”到一个 Slot 编号上，才能开始计算。

SequenceSlotManager 的核心职责

它的工作非常具体，主要包含以下三点：

• 分配 (Allocate)：当一个新请求通过调度器进入执行队列时，SequenceSlotManager 会找出一个当前处于空闲状态（Idle）的 Slot ID 分配给它。
• 释放 (Release)：当某个请求生成完毕（遇到结束符或达到最大长度）离开系统时，将对应的 Slot ID 重新标记为空闲，供下一个请求使用。
• 映射关系的维护 (Mapping): 记录 Request ID ↔ Slot ID 的对应关系
• 索引表：提供 Slot ID 作为索引，告诉 GPU 算子去哪里读取该请求的 Block Table

设计原因：  为何不直接用 Request ID？Request ID 通常是不连续的大数字，GPU 难以做连续内存访问。Slot ID 数量固定（= max_batch_size），使用 Slot ID 作索引可使所有状态数据在显存中「整齐排列」（Compact 布局），GPU 线程通过简单位移即可命中目标，访存效率极高。

它与其他组件的关系图

1. Scheduler (调度器)：决定哪个请求可以开始跑了，然后向 SequenceSlotManager 要一个 Slot。2. SequenceSlotManager：给出一个 Slot ID（比如 Slot 7）。
3. KVCacheManager：根据 Slot 7，把这个请求的 KV 数据存入对应的显存块。
4. Decoder/Engine：在执行时，读取 Slot 7 里的状态，算出结果。

不同数据所在buffer的管理图：

如果将KV CacheManager的工作职责加入：局部放大左下角：

三. 调度器 Scheduler

调度器决定了什么时候把请求放进 GPU 计算。TRT-LLM 采用双层调度架构：

3.1 双层调度架构

TRT-LLM 采用双层调度框架，职责分明：

层级	维度	核心问题
第一层：CapacityScheduler	资源维度筛选	根据 KV Cache Block 的可用数量，决定哪些请求「可以执行」（显存够吗？）
第二层：MicroBatchScheduler	计算维度分组	决定「如何分组执行」，处理Chunked Context 和 Pipeline Parallelism 的 micro-batch 切分

第一阶段：CapacityScheduler（容量调度）

核心准则：绝不超载（显存容量）+ 尽量塞满（算力利用率）。唯一盯着的资源是 KV Cache Blocks（由 KVCacheManager 管理）

在每一轮推理（Iteration/Step）开始前，决定哪些新请求可以加入批次，以及哪些旧请求可以继续执行。

两种调度策略

• 保守策略（Guaranteed Completion）：只有当剩余 KV Cache 足以支撑当前批次所有请求跑到 max_new_tokens 时，才允许新请求进入。极度安全，但吞吐量低
• 激进策略（Optimistic Over-subscription，主流）：只要当前显存够这一步运行就让请求进来。若后续显存满了，则踢掉队列末尾（最新的）请求

为什么踢队尾而不是队首？（LIFO 抢占）

• 队尾请求资源消耗最少：刚开始 prefill 或尚未完成，已消耗计算最少
• KV Cache 占用最小：释放后能为新请求提供最多空间
• 重新调度代价最小：处于 prefill 阶段，不需要处理复杂的 beam state 或 draft token 回滚
• 数学最优性：抢占代价 = 被抢占请求的重调度开销 + 已浪费计算量，队尾请求使该值最小

队列顺序（按进入时间）：

[请求A: 已生成800 tokens] ← 队首（最老）
[请求B: 已生成400 tokens]
[请求C: 已生成100 tokens]
[请求D: 刚开始 prefill ] ← 队尾（最新）

抢占后被踢走的请求会怎样？「将其放回等待队列（waitingQueue.push_front）」，即重新排队等待。这意味着被抢占的请求不会丢失，但已经完成的 prefill 计算（及其 KV Cache）会被丢弃，重新调度时需重新进行 prefill。这是激进策略的真实代价。

代码逻辑：

// 激进策略伪代码
while (!canFitNewRequest(newRequest)) {
    // 从队列末尾找一个可抢占的已启动请求
    auto victim = runningQueue.back();  // ← 队尾！

    // 释放其KV Cache
    kvCacheManager.freeBlocks(victim);

    // 将其放回等待队列
    waitingQueue.push_front(victim);

    runningQueue.pop_back();

    // 检查是否现在能容纳新请求
}

可用 KV Cache Blocks
        │
        ├─ 已运行请求的增量需求（decode step）
        └─ 新请求的prefill需求（最保守估计 or 激进估计）

第二阶段 ：MicroBatchScheduler（流水线调度）

MicroBatchScheduler 做三件事：

① 按状态分流

• contextRequests：isContextInitState()，即 prefill 请求
• generationRequests：isGenerationInProgressState()，即 decode 请求
• 硬约束：batchNumTokens + reqTokens > maxNumTokens 则 break；scheduledSize >= maxBatchSize 则 break

② Chunked Context（核心职责）

当一个 prefill 请求的 context 太长、放不进当前 batch 的 token 配额时，不跳过它，而是切块执行：

模式	执行示意	效果
没有 Chunked Context	iteration 1: 4096 token prefill 独占 iteration 2: [decode][decode][decode]	decode 请求在 prefill 期间全部饿死
有 Chunked Context	iteration 1: [prefill chunk 1/4][decode][decode] iteration 2: [prefill chunk 2/4][decode][decode]	prefill 和 decode 交织，延迟更平滑

两种公平策略：

• kEQUAL_PROGRESS（公平）：所有 context 请求轮转均匀分配 token 配额，防止长请求饿死短请求
• kFIRST_COME_FIRST_SERVED（先到先得）：先来的请求优先吃满配额，早到请求的 TTFT（Time To First Token）更低

forwardAsync
└── mCapacityScheduler(activeRequests, kvCacheManager)
            → fittingRequests  (KV Cache 维度筛选)
                └── mMicroBatchScheduler(fittingRequests)
                            → {contextRequests, generationRequests}  (batch 维度限制)

capacityScheduler是资源容量决策；决定“本轮能接受多少请求进入执行” 关注：KV Cache容量、内存、并发上限。

③ Draft Token 裁剪（Speculative Decoding 配套）

fitDraftTokens()：speculative decoding 生成的 draft token 如果放不进当前 chunk 的剩余空间，裁掉多余部分，按 block 边界对齐。

Speculative Decoding 补充：一种加速技术，使用小的 draft model 快速猜测多个 token（draft tokens），再用大模型一次性验证。如果猜对了，相当于一次 forward pass 生成了多个 token，大幅提升吞吐量。MicroBatchScheduler 的 draft token 裁剪就是为了适配这个机制。

3.3 调度的具体流程 (Iteration-based)

在每一轮 step() 开始时，CapacityScheduler 会执行以下逻辑：

第一步：状态盘点 (Resource Update)

它会向 KVCacheManager 询问：

• “池子里还剩下多少个空闲的物理 Block？”

• “当前正在跑的这些请求，这一步需要增加多少 Block？”

第二步：处理“进行中”的请求 (Active Requests)

调度器优先保证已经在跑的请求。如果显存非常紧张，它会根据算法（通常是 FCFS - 先来后到）保留旧请求。

第三步：筛选“待进入”的请求 (Pending Queue)

它会扫描等待队列：

1. 预估需求：计算新请求的 Prompt 长度，确定它入场需要占用多少个 Block。

2. 容量校验：

• Available Blocks >= Required Blocks + Safety Margin

3. Slot 检查：询问 SequenceSlotManager 是否还有空闲的“工位”（Slot）。

4. 准入：如果显存和工位都够，这个请求就被“激活”，分配 SlotID。

• 关键决策算法：如何应对“显存爆炸”？

如果在推理中途，显存块用完了怎么办？CapacityScheduler 有一套**抢占（Preemption）**机制：

1. 暂停（Suspend）：选择一个或多个请求（通常是最后进来的那个）。

2. 驱逐（Eviction）：

        • Swap（交换）：将该请求的 KV Cache 从显存搬到系统内存（CPU RAM）。等显存宽裕了再搬回来。

        • Recompute（重算）：直接扔掉该请求的 KV Cache。等有空间了，重新跑一遍 Prompt。

3. 腾挪：回收被驱逐请求占用的 Blocks，分给优先级更高的请求。

4. 与其他组件的交互关系

它不是一个单一的调度器，而是一个策略壳，里面封装了两种具体实现：

CapacityScheduler
├── GuaranteedNoEvictScheduler   (默认策略，保守)
└── MaxUtilizationScheduler      (激进策略，高吞吐)

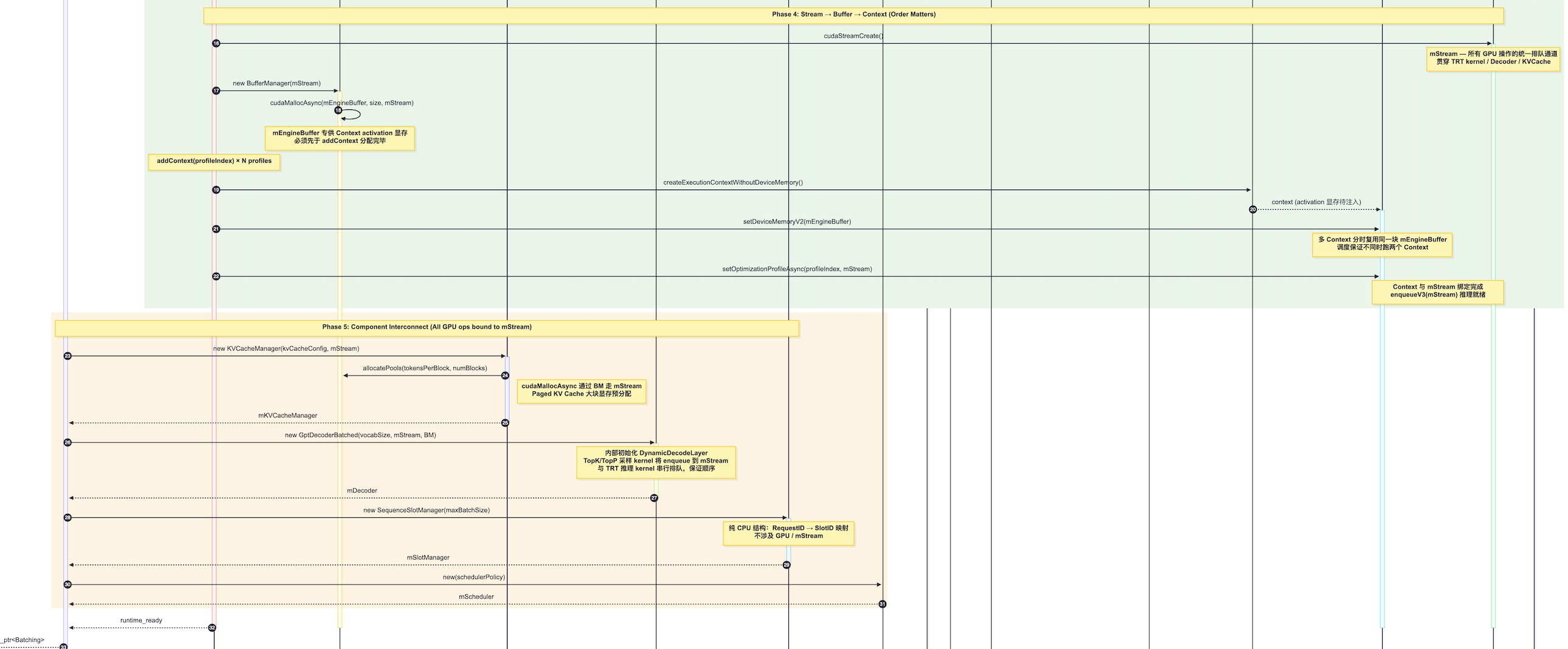

四. 完整的初始化阶段：

Phase1: plugin libaray loading & registeration

程序启动时，加载libnvinfer_plugin_tensorrt_llm.so 动态链接器自动执行 .init_array 段中的函数（__attribute__((constructor)) 函数），调用 initTrtLlmPlugins，将所有自定义 Plugin Creator 注册进 TRT 全局 Registry。

两个 so 文件的区别：  libtensorrt_llm.so：Runtime 核心类（TllmRuntime、KVCacheManager、GptSession 等）。libnvinfer_plugin_tensorrt_llm.so：所有 TRT Plugin 的Creator + initOnLoad 注册逻辑。

程序启动
  │
  ├─ dlopen(libnvinfer_plugin_tensorrt_llm.so)
  │     └─ 静态初始化器执行
  │           └─ REGISTER_TENSORRT_PLUGIN(XxxCreator)
  │                 └─ getPluginRegistry().registerCreator(...)
  │                       ↓ 全局 Registry 里有了所有 Creator
  │
  ├─ runtime->deserializeCudaEngine(blob, size)
  │     └─ TRT 解析每个 layer
  │           └─ 遇到 Plugin layer → 读出 (name, ver, ns)
  │                 └─ registry.getPluginCreator(name, ver, ns)
  │                       └─ creator->deserializePlugin(name, data, len)
  │                             └─ new GPTAttentionPlugin(data, len)
  │                                   ↑ Plugin 实例重建完成
  │
  └─ ExecutionContext 创建，可以推理

其中

libnvinfer_plugin_tensorrt_llm.so 被加载
         │
         │  Linux ELF .so 加载时，动态链接器会自动执行
         │  .init_array 段中注册的所有函数
         │  （__attribute__((constructor)) 函数就放在这里）
         ▼
void __attribute__((constructor)) initOnLoad()
{
    // tllmPlugin.cpp 中的实现
    initTrtLlmPlugins(nullptr, "tensorrt_llm");
    // 等价于把所有 Creator 注册进 TRT 全局 registry
}

Phase2: Executor & tllmRuntime setup

创建 Executor 实例，初始化 TllmRuntime，为每个 Profile（prefill/decode）创建独立的 IExecutionContext 和对应的显存块。

Phase3: Engine反序列化 & plugin rebuild

• Engine 序列化时，每个 Plugin layer 存储了 (pluginName, pluginVersion, pluginNamespace, pluginState) 四元组。

  // Engine 序列化时，每个 Plugin layer 存储： struct PluginSerializedData {     char pluginName[];      // e.g. "CustomAttentionPlugin"     char pluginVersion[];   // e.g. "1"     char pluginNamespace[]; // e.g. "tensorrt_llm"     byte pluginState[];     // Plugin 自定义的权重/参数数据                             // 由 Plugin::serialize() 写入 };

• 反序列化时，TRT 读出三元组，从 Registry 查找对应 Creator，调用 creator->deserializePlugin() 重建 Plugin 实例（包含权重和参数）。

序列化 vs 反序列化核心点：Engine 文件（.plan 文件）是「可移植的推理快照」，包含优化好的 CUDA kernel 和 Plugin 的状态数据。但 Plugin 的 Creator 类必须在程序启动时提前注册，否则反序列化时找不到对应 Creator 会报错。这是 TRT-LLM 为什么必须先执行 Phase 1 加载 Plugin 库的根本原因。

[TensorRT-LLM][TRACE] tensorrt_llm::batch_manager::TrtGptModelInflightBatching::TrtGptModelInflightBatching(std::shared_ptr<nvinfer1::ILogger>, const tensorrt_llm::runtime::ModelConfig&, const tensorrt_llm::runtime::WorldConfig&, const tensorrt_llm::runtime::RawEngine&, bool, const tensorrt_llm::executor::ExecutorConfig&, bool) start

这是整个batch manager的核心对象被构造, 他是负责 管理整个推理生命周期的主类，完整的类签名告诉你它的依赖：

代码位置：

cpp/tensorrt_llm/batch_manager/trtGptModelInflightBatching.cpp

→ TrtGptModelInflightBatching::TrtGptModelInflightBatching() 构造函数

ILogger: TensorRT的日志接口

ModelConfig: 所有模型配置

WorldConfig: MPI 的TP/PP配置

RawEngine: 刚加载的engine对象

Executor: Exexutor层面的配置(调度策略等)

Phase4: GPU Stream & Buffer Context 绑定

创建 CUDA Stream（mStream），为各 Context 分配显存（mEngineBuffer），完成 Decoder、KVCacheManager、SequenceSlotManager 等所有子组件的初始化。TrtGptModelInflightBatching 构造完成后，系统进入等待请求的状态。

五. 完整的推理流程：

5.1 关键概念

PrepareBuffers & Tensor Address 绑定

“绑定”是告诉 TensorRT：「这个张量的数据放在显存的哪个位置」。通过 context.setTensorAddress() 完成：

• input_ids：当前 step 的 token ID 数组
• sequence_lengths：各序列的长度
• kv_cache_block_pointers：KV Cache 的 Block Table（非连续显存块的地址索引）
• output_logits：Engine 输出写入的位置


enqueueV3究竟做了什么？

1. 输入验证与绑定：检查所有 I/O tensor 是否已绑定，验证 shape 合法性（动态 shape 推断）
2. Shape 推断：根据实际输入形状推断所有中间/输出 tensor 的形状
3. Workspace 分配检查：验证 scratch workspace 是否足够
4. CUDA Graph 检查：shape 未变化时，直接 replay 已录制的 Graph（CPU overhead ≈ 0）；shape 变化则回退到逐个 launch kernel 或重新 capture Graph
5. Kernel Launch（核心）：向 stream 提交 Embedding、RoPE、Attention、FFN、LayerNorm、LM Head 等所有 kernel
       │       按照 TRT 优化后的执行计划，向 stream 提交：
       │       ├─ cuBLAS GEMM kernels（QKV projection, FFN等）
       │       ├─ Flash Attention / Paged Attention kernels
       │       ├─ 自定义 plugin kernels（如 RotaryEmbedding）
       │       └─ 内存拷贝操作（D2D，用于KV Cache管理）
6. 立即返回（异步！）：CPU 不等待 GPU 完成，继续处理下一个 micro-batch（CPU/GPU Overlap）

enqueueV3本质上是向CUDA stream 提交一个完整推理step的异步计算图，其异步特性正是TRT-LLM能做到CPU/GPU overlap、pipeline流水线的基础。


5.2 CPU/GPU Overlap

首先最重要的是GPU-CPU overlap，如下图所示：

TRT-LLM 性能的关键之一：enqueueV3 提交完 GPU 任务后立即返回，CPU 趁机调度下一个 micro-batch，做下一次迭代的调度工作：

Overlap 示意：  CPU enqueueV3(mB0) → 立即去准备 mB1 的调度                             周期性 query mB0 的 event（cudaEventQuery）                             mB0 完成 → 处理输出 token → 更新 KV Cache 状态                             同时 mB1 可能已经在 GPU 上跑了一半 Stream: [H2D copy] → [kernel_0] → [kernel_1] → [EventRecord] → ...                                                       ↑                                                插入一个 Event 标记

• H2D ：Host to Device,即 CPU内存->GPU显存的数据拷贝
  调度器在 CPU 上组装好这一批 request 的输入（token id 数组、序列长度等），这些数据在 CPU 内存里，GPU kernel 执行时需要从显存读取，所以要先拷过去。
• CUDA graph是什么？

正常情况下每次 enqueueV3，CPU 要逐个把几十个 kernel 的启动命令提交给 GPU driver，这个过程本身有 CPU overhead（每个 kernel launch 约几微秒，几十个加起来就是几百微秒）。
CUDA Graph 的思路是把这些 kernel 的启动序列录制成一张图，之后直接回放：

第一次执行（录制阶段）：
CPU: launch kernel_0 → launch kernel_1 → ... → launch kernel_N
                    ↓ 同时录制成 Graph

之后执行（回放阶段）：
CPU: cudaGraphLaunch(graph)  ← 一次调用替代N次 kernel launch
GPU: 自动按照录制的顺序执行所有 kernel

graph命中与未命中：

命中（hit）：
  本次 batch 的 shape 和上次完全相同
  → 直接 replay，CPU overhead ≈ 0
  → 延迟极低

未命中（miss）：
  batch size 变了，或 sequence length 变了
  → shape 变化导致 kernel 参数不同，旧 graph 无法复用
  → 回退到逐个 launch kernel
  → 或者重新 capture 一张新 graph（有开销）

这也是为什么 TRT-LLM 里有 “padding to fixed shape” 的选项——通过把输入 pad 到固定几种 shape，最大化 CUDA Graph 命中率，用显存换延迟。

5.3 GPU Kernel、Plugin 和 CUDA Stream 协同

CUDA Stream 是保序的异步队列，同一 stream 内的操作严格按顺序执行。在 enqueueV3 内部，所有操作（H2D 拷贝、各种 kernel、EventRecord、D2H 拷贝）都在同一个 stream 排队，顺序自动保证：

[H2D: input_ids] → [QKV GEMM] → [RoPE Plugin] → [Paged Attention Plugin] → [FFN GEMM x2] → [RMSNorm] → [Sampling] → [EventRecord] → [D2H: tokens]

多 micro-batch 时，可使用多个 stream 并行执行（不同 stream 间 GPU 可并行，只要显存够用）：

Stream_0:     [mB0_kernels...] → [EventRecord_0]
Stream_1:      [mB1_kernels...] → [EventRecord_1]   ← 与stream_0部分重叠执行
Stream_2:     [mB2_kernels...] → [EventRecord_2]

Driver 内部大致是这样的结构（非开源，但行为可观测）：

CUstream_st (driver内部)：
├── command_queue[]     ← 环形缓冲区，存放待执行命令
├── dependency_list[]   ← 与其他stream的事件依赖
├── current_position    ← 当前执行到哪
└── device_id           ← 属于哪个GPU

 TRT-LLM 1.0 整体偏保守，大量用 streamSynchronize 阻塞等待

// executorImpl.cpp line 1775-1782
if (mEncoderModel)
{
    mEncoderModel->forwardAsync(activeRequests);
    auto const& encoderStream = *(mEncoderModel->getRuntimeStreamPtr());
    auto const& decoderStream = *(mModel->getRuntimeStreamPtr());
    runtime::CudaEvent encoderFinished;        // ← 创建event
    encoderStream.record(encoderFinished);     // ← 在encoder stream上打标记
    decoderStream.wait(encoderFinished);       // ← decoder stream等encoder完成
}

整理了一下TRT-LLM 1.0中使用了cuda stream event 进行同步的主要几个stream：

decoder-only:

encoder-decoder 架构：

5.4  CUDA Graph

• 正常情况下每次 enqueueV3，CPU 需逐个提交几十个 kernel 的启动命令（每个约几微秒，合计数百微秒开销）。CUDA Graph 的思路是把启动序列录制成图，之后直接回放：

  状态	条件	处理方式
  命中（hit）	本次 batch 的 shape 与上次完全相同	直接 replay，CPU overhead ≈ 0，延迟极低
  未命中（miss）	batch size 或 sequence length 变化	回退到逐个 launch kernel，或重新 capture 新 Graph（有开销）

实践技巧：  「Padding to Fixed Shape」选项：通过将输入 pad 到固定的几种 shape，最大化 CUDA Graph 命中率，用显存换延迟。这是 TRT-LLM 中的一种性能调优手段。

// TRT 内部（闭源，但接口如此）
bool ExecutionContext::enqueueV3(cudaStream_t stream) {
    // 遍历执行计划中的每个节点
    for (auto& node : mExecutionPlan->nodes) {
        if (node.type == GEMM) {
            // cuBLAS 也接受 stream 参数，保证排在同一队列
            cublasSetStream(mCublasHandle, stream);
            cublasGemmEx(mCublasHandle, ...);
        }
        else if (node.type == PLUGIN) {
            // 调用 Plugin 的 enqueue，把 stream 传进去
            plugin->enqueue(inputDesc, outputDesc,
                          inputs, outputs, workspace, stream);
            // Plugin 内部用这个 stream launch 自定义 kernel
        }
    }
}

所有操作用同一个 stream，顺序就自动保证了，因为 stream 是 FIFO 队列。

六. Flash Attention vs Paged Attention 分工 + 量化

6.1 两者分工

技术	解决的问题	核心手段	使用场景
Flash Attention	解决 Attention 计算本身的效率问题	减少 HBM 读写次数，分块计算，节省显存带宽	主要用于 Prefill 阶段（context 计算）
Paged Attention	解决 KV Cache 存储管理的效率问题	将 KV Cache 分页，允许非连续存储，提升显存利用率	主要用于 Decode 阶段（生成阶段）

核心要点

两者不互斥，TRT-LLM 实际是融合的：「带分页 KV Cache 的 Flash Attention kernel」。GPTAttentionPlugin 根据 input_seq_len 判断：> 1 时走 enqueueContext（Flash Attention），= 1 时走 enqueueGeneration（Paged Attention + MHA）。

6.2 Flash Attention算法核心

1. 外层循环遍历 Q 序列块，内层循环遍历 KV 序列块
2. GEMM 1：计算当前 Q 块与 K 块的注意力分数（acc_p = Q × K^T，存在寄存器）
3. 在线 Softmax：使用 Fragment_updater 维护 running max 和 running sum，增量更新，无需全部看完才计算
4. GEMM 2：计算加权输出（local_acc_o = Softmax(P) × V，存在寄存器）
5. 累加更新：acc_o_updater.update_o() 将 local_acc_o 按正确的缩放因子合并进全局 acc_o

内存层次：

• HBM（全局显存）：存储完整的 Q、K、V 矩阵和最终输出 O
• SRAM（共享内存）：分块缓存 smem_q、smem_k、smem_v，支持双缓冲（Double Buffering）
• 寄存器（Fragment）：存储中间计算结果 acc_p、acc_o，速度最快，不访问 HBM

Fragment（寄存器片段）的含义补充：Fragment_accumulator 存储在 GPU 寄存器中，既不是 HBM 也不是 SRAM。每个线程负责输出矩阵的一小块（MMAS_M × VALID_MMAS_N 个 MMA 运算结果），这是 CUDA Warp-level MMA（矩阵乘加）指令的基本单元。Flash Attention 的性能突破正来自于始终将中间结果保留在寄存器中，最小化 HBM 访问次数。

Flash Attention计算图绘制如下：

1.  mask用于控制注意力计算中哪些位置应该被"屏蔽", 推理过程中仅prefill用到；
2. fmha 是一个 C++ 命名空间（namespace），全称是 Flash Multi-Head Attention。
3. Fragment 的含义：就是指"寄存器片段"，Fragment_accumulator 存在GPU寄存器中，既不是HBM 也不是 SRAM！
   fmha::Fragment_accumulator  acc_o本质上就是一个二维数组，存储中间计算结果, 展开后大概是 float acc_o[2][4];   // 举例：2行4列的浮点数数组
   为什么是二维数组 acc_o[MMAS_M][VALID_MMAS_N]？

4.

   一个线程负责输出矩阵的多个小块 MMAS_M = 行方向的块数（比如 2），VALID_MMAS_N = 列方向的块数（比如 4），每个 Fragment_accumulator 存一个小块的数据

   acc_o[0][0]  acc_o[0][1]  acc_o[0][2]  acc_o[0][3]
   acc_o[1][0]  acc_o[1][1]  acc_o[1][2]  acc_o[1][3]

5. fmha::Fragment_updater<Traits_o, Cta_tile_o> acc_o_updater;
   维护 Flash Attention 在线计算需要的 max 和 sum 状态

各个变量存什么？

变量	存储内容	位置
acc_o	输出 O 的累加结果	寄存器
acc_p	QK 乘积（softmax 前/后）	寄存器
smem_q/k/v	Q/K/V 的分块数据	SRAM
params.o_ptr	最终输出	HBM

组件	作用	代码
GEMM 1	计算注意力分数	fmha::gemm(acc_p, frag_q, frag_k)
在线 Max	增量计算最大值	softmax.reduce<Max_>() + update_acc_max()
在线 Sum	增量计算求和	softmax.reduce<Sum_>() + update_acc_sum()
GEMM 2	计算加权输出	fmha::gemm(local_acc_o, frag_p, frag_v)
累加更新	Flash Attention 核心	acc_o_updater.update_o(acc_o, local_acc_o)

内存层次结构

层次	用途	变量示例
全局内存 (Gmem)	存储完整 Q,K,V,O	gmem_q, gmem_k, gmem_v, gmem_o
共享内存 (Smem)	中间缓存，支持双缓冲	smem_q, smem_k, smem_v, smem_o
寄存器 (Fragment)	当前计算数据	frag_q, frag_k, frag_v, frag_p

两个GEMM操作

• GEMM 1: P = Q × K^T (计算注意力分数)
• GEMM 2: O = Softmax(P) × V (计算加权输出)

6.3 Paged Attention Kernel 内部

Decode 阶段每步只有 1 个 query token（自回归），但需要 attend 到所有历史 KV。Paged Attention 通过非连续内存访问实现：

1. 每个 thread block 处理一个 (batch, head) 对
2. 加载当前 step 的 Query（只有 1 个 token）
3. 循环遍历历史 KV Cache 的各个 Block（通过 block_pointers 间接寻址，这是 Paged 的核心）
4. 计算 Q·K^T，得到注意力分数
5. Softmax + 加权求和 V，得到输出

6.4 量化

量化不是在推理流程里做的，而是在推理之前的离线编译阶段就已经完成了。

离线阶段（一次性）                    在线推理阶段（每次请求）
───────────      ──────────────────         ───────────     ──────────────
原始权重 (FP32)                           用户请求
    ↓                                                    ↓
量化 ← 就在这里！                     Executor / Scheduler
    ↓                                                    ↓
INT4/INT8 权重 + scale             KVCacheManager 分配 block
    ↓                                                    ↓
trtllm-build 编译                         prepareBuffers
    ↓                                                    ↓
.engine 文件                                enqueueV3(stream)
                                                           ↓
                                                     GPU Kernel 执行
                                                  （权重已经是量化后的）

量化具体发生在两个地方：

1. convert_checkpoint.py（权重量化） # 这一步把 FP16 权重转成 INT4/INT8 # 同时计算并保存每层的 scale 因子 python convert_checkpoint.py \   --dtype float16 \   --use_weight_only \   --weight_only_precision int4  # ← 量化在这里发生

2. trtllm-build（编译进 engine） trtllm-build \   --gemm_plugin float16 \   --use_weight_only   # ← 告诉 TRT 插入反量化 kernel 这一步把量化权重和对应的反量化逻辑融合编译进 .engine，生成专门的 W4A16 GEMM kernel。

推理时GPU里实际发生什么：

显存里存的是 INT4 权重（体积是FP16的1/4）         ↓ 激活值（FP16）从寄存器读入         ↓ INT4 权重解包 → 乘以 scale → 反量化成 FP16（在寄存器里完成）         ↓ 做点积累加         ↓ 输出 FP16 结果   关键点：权重在显存里始终是 INT4，反量化发生在寄存器里，不写回显存，这就是为什么既省显存又快。

量化模式一览：

量化模式	描述	核心机制	特点
W4A16	权重 INT4，激活 FP16	显存节省 ~75%，计算使用 INT4 解包 + FP16 乘加	推理速度快，轻微精度损失
W8A16	权重 INT8，激活 FP16	显存节省 ~50%	比 W4A16 精度更高
W8A8 (SmoothQuant)	权重 INT8，激活 INT8	INT8 矩阵乘法，需要激活值统计	H100 以下 GPU 常用
FP8	权重 FP8，激活 FP8	H100 专属，硬件原生支持	精度与速度最优平衡
INT8 KV Cache	KV Cache 压缩为 INT8 存储	大幅减少 KV Cache 显存占用	与权重量化正交，可叠加使用

量化补充说明：

1. 量化 scale（缩放因子）：INT4/INT8 权重在计算时需要乘以对应的 scale 才能还原近似的 FP16 值，scale 通常按 group 存储（per-group quantization）。

2. SmoothQuant 的思想：激活值的量化比权重更难，因为激活值的分布在 token 间变化大。SmoothQuant 通过数学变换将量化难度从激活转移到权重，使两者都更容易量化。

3. KV Cache 量化独立于权重量化：INT8 KV Cache 只压缩存储格式，读取时自动反量化，与 W4A16 等权重量化正交叠加。

tensorrt_llm/

├── quantization/                    ← Python侧量化配置
 │   ├── _utils.py
 │   ├── mode.py                      ← 定义量化模式枚举
 │   └── quantize.py                  ← 量化入口
 │
└── cpp/tensorrt_llm/
   ├── kernels/
    │   ├── weightOnlyBatchedGemv/   ← W4A16/W8A16 kernel
    │    │   └── kernel.cu
    │   ├── cutlass_kernels/         ← INT8/FP8 GEMM
    │    │   ├── int8_gemm/
    │    │   └── fpA_intB_gemm/       ← FP16激活 × INT4权重
    │   └── quantization.cu          ← 量化/反量化辅助kernel
    │
    └── plugins/
        ├── weightOnlyQuantMatmulPlugin/   ← W4A16插件
        ├── smoothQuantGemmPlugin/         ← SmoothQuant插件
        └── fp8RowwiseGemmPlugin/          ← FP8插件


量化模式的定义：

# quantization/mode.py
class QuantMode:
    # 权重量化
    W4A16 = "w4a16"     # 权重INT4，激活FP16
    W8A16 = "w8a16"     # 权重INT8，激活FP16

    # 激活+权重同时量化
    W8A8  = "w8a8"      # SmoothQuant: 权重INT8，激活INT8
    FP8   = "fp8"       # 权重FP8，激活FP8（H100专属）

    # KV Cache量化
    INT8_KV_CACHE = "int8_kv_cache"   # KV Cache压缩存储

W4A16 的核心 kernel

// weightOnlyBatchedGemv/kernel.cu (简化)
// 权重是 INT4 打包存储，激活是 FP16，输出是 FP16

template <int BITS>  // BITS=4 for W4A16
__global__ void weight_only_batched_gemv_kernel(
    const half* activations,     // FP16 激活
    const uint8_t* weights,      // INT4 权重（两个INT4打包进一个uint8）
    const half* scales,          // 反量化 scale（per-group）
    half* output,
    int m, int n, int k)
{
    // 每个线程处理一列权重
    // 解包 INT4 → 反量化为 FP16 → 做点积

    uint8_t packed = weights[weight_idx];

    // 解包两个INT4
    int4_t w0 = (packed & 0x0F);        // 低4位
    int4_t w1 = (packed >> 4) & 0x0F;   // 高4位

    // 反量化：INT4 → FP16
    half w0_fp16 = __int2half_rn(w0 - 8) * scales[group_idx];
    half w1_fp16 = __int2half_rn(w1 - 8) * scales[group_idx];

    // 与激活值做乘加
    acc += __half2float(activations[k0]) * __half2float(w0_fp16);
    acc += __half2float(activations[k1]) * __half2float(w1_fp16);

    output[out_idx] = __float2half(acc);
}

INT8 KV cache量化

// gptAttentionCommon.cpp 里的 KV Cache 量化路径
if (mKVCacheQuantMode.hasInt8KvCache()) {
    // 存入KV Cache前量化
    // Q: float → int8
    invokeQuantizeKVCache(
        reinterpret_cast<int8_t*>(kv_cache_buffer),
        kv_ptr,                    // FP16 原始值
        kv_scale_orig_quant,       // scale
        seq_len, num_heads, head_dim,
        stream
    );
}

// 读取KV Cache时反量化
if (mKVCacheQuantMode.hasInt8KvCache()) {
    mmha_params.kv_scale_quant_orig = kv_scale_quant_orig;
    // kernel内部自动处理 int8 → fp16 的反量化
}

七、整体架构关系总结

组件调用链路

用户请求

  └─► Executor::enqueueRequest()

        └─► BatchManager（内部）

              └─► CapacityScheduler（KV Cache 维度筛选）

                    └─► MicroBatchScheduler（batch 维度分组）

                          └─► TrtGptModelInflightBatching::forwardAsync()

                                ├─► KVCacheManager（分配 Block Table）

                                ├─► RuntimeBuffers（准备输入 Tensor）

                                ├─► TllmRuntime::executeContext()

                                 │     └─► IExecutionContext::enqueueV3(stream)

                                 │           └─► GPU Kernels（异步执行）

                                └─► GptDecoderBatched::forwardAsync()

                                      └─► Sampling Kernel（top-k/top-p）

                                            └─► Next Token → 通知 KVCacheManager

关键性能优化手段汇总

优化手段	核心思路	收益
In-flight Batching（连续批处理）	prefill 和 decode 请求混在同一 batch 内执行	GPU 利用率提升，无需等待整批完成
Paged KV Cache	KV Cache 分页管理，非连续物理存储	显存碎片减少，支持 Prefix Caching
CUDA Graph	录制 kernel 启动序列，replay 时一次提交	减少 CPU-GPU 通信开销
CPU/GPU Overlap	GPU 计算时 CPU 并行做下一轮调度	隐藏调度延迟
Chunked Context	长 prefill 分块与 decode 交织执行	降低 TTFT，避免 decode 饿死
Flash Attention	分块在线 Softmax，中间结果留在寄存器	大幅减少 HBM 读写次数
算子融合（Kernel Fusion）	Softmax + Top-K + Sampling 合并为一个 kernel	减少显存带宽浪费
量化（W4A16/FP8等）	降低权重和激活的数值精度	显存节省，计算加速
Prefix Caching	相同前缀的请求共用 KV Cache Block	节省显存，减少重复计算
