基于ATP-EMTP绝缘子串的电位分布及冲击闪络特性仿真分析、劣化绝缘子片对绝缘子串电压分布的影响。

在电力系统的研究中，绝缘子串的性能至关重要。今天咱们就来唠唠基于ATP - EMTP对绝缘子串电位分布及冲击闪络特性的仿真分析，以及劣化绝缘子片对其电压分布的影响。

ATP - EMTP仿真平台简介

ATP - EMTP（Alternative Transients Program - Electromagnetic Transients Program）是一款强大的电磁暂态分析软件，在电力系统领域应用广泛。它能够精确模拟各种复杂的电力系统元件和暂态过程，为我们研究绝缘子串特性提供了有力工具。

绝缘子串电位分布仿真

模型搭建

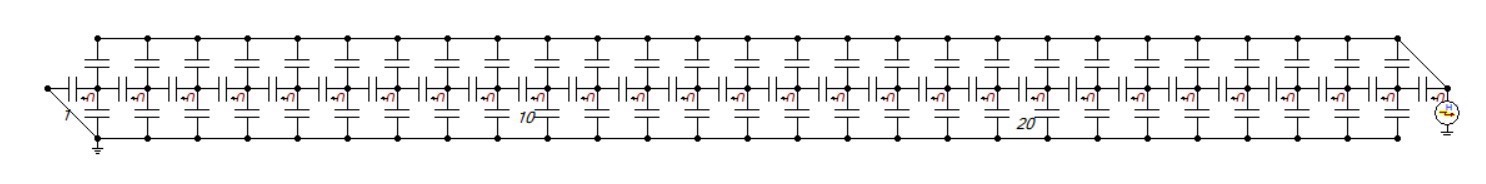

在ATP - EMTP中搭建绝缘子串模型，一般可以将绝缘子等效为电容、电阻等元件的组合。例如，简单的绝缘子电容链模型代码如下：

# 假设每个绝缘子片等效电容为C
C = 1e - 9  # 1nF为例
num_insulators = 10  # 假设绝缘子串有10片绝缘子

# 创建电容链
for i in range(num_insulators):
    # 这里为简化示意，实际ATP - EMTP有其特定语法描述元件连接
    print(f"创建第{i + 1}片绝缘子等效电容C{i + 1} = {C}F")

在这个简单模型中，每片绝缘子用一个电容表示，以此来模拟绝缘子串的电气特性。通过这种方式，我们能够初步构建起研究电位分布的基础。

电位分布分析

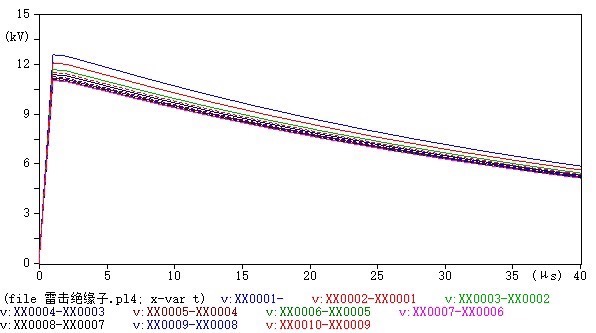

运行仿真后，我们可以获取绝缘子串上各点的电位分布情况。从结果来看，正常情况下，绝缘子串上的电位分布并非均匀的。靠近导线端的绝缘子片承受的电压较高，这是因为电场分布的缘故。在实际情况中，由于绝缘子的电容耦合以及杂散电容等因素，使得电位分布呈现出这种不均匀特性。就好比接力赛，越靠近起点（导线端）的选手，接到的“电量接力棒”压力越大。

冲击闪络特性仿真

冲击电压施加

为了研究绝缘子串的冲击闪络特性，需要在模型上施加冲击电压。ATP - EMTP中可以方便地设置冲击电压源，代码示意如下：

# 定义冲击电压源参数
Vpeak = 100e3  # 冲击电压峰值100kV
T1 = 1.2e - 6  # 波前时间1.2μs
T2 = 50e - 6  # 半峰值时间50μs

# 在ATP - EMTP语法中设置冲击电压源
print(f"设置冲击电压源，峰值{Vpeak}V，波前时间{T1}s，半峰值时间{T2}s")

这样就设置好了一个标准的雷电冲击电压源，用于模拟雷电等冲击情况对绝缘子串的影响。

闪络特性分析

当冲击电压施加到绝缘子串上，观察是否发生闪络。如果绝缘子串的绝缘强度不足以承受冲击电压，就会发生闪络现象。通过仿真，我们可以分析闪络发生的时间、位置等信息。比如，若某片绝缘子劣化，其绝缘性能下降，可能在较低的冲击电压下就率先发生闪络，进而影响整个绝缘子串的性能。这就像木桶效应，最短的那块木板（劣化绝缘子）决定了整个木桶（绝缘子串）的盛水量（绝缘性能）。

劣化绝缘子片对电压分布的影响

劣化模型建立

为了研究劣化绝缘子片对电压分布的影响，我们需要对劣化绝缘子进行建模。通常，劣化绝缘子的电阻会发生变化，比如劣化后电阻变小。在模型中，我们可以通过修改对应绝缘子片的电阻值来模拟劣化情况。代码如下：

# 假设第5片绝缘子劣化，电阻变为原来1/10
original_R = 1e6  # 原始绝缘子电阻1MΩ
deteriorated_R = original_R / 10

print(f"第5片绝缘子劣化，电阻从{original_R}Ω变为{deteriorated_R}Ω")

电压分布变化分析

仿真结果显示，当有绝缘子片劣化后，绝缘子串的电压分布会发生显著改变。劣化绝缘子片由于电阻变小，分担的电压会降低，而其他正常绝缘子片分担的电压则会相应升高。这就如同团队合作，有成员能力下降（绝缘子劣化），其他成员就得承担更多工作（电压升高）。这种电压分布的改变可能会导致其他绝缘子片过早老化，甚至引发闪络等故障，进一步影响电力系统的安全稳定运行。

基于ATP-EMTP绝缘子串的电位分布及冲击闪络特性仿真分析、劣化绝缘子片对绝缘子串电压分布的影响。

通过基于ATP - EMTP对绝缘子串的电位分布、冲击闪络特性以及劣化绝缘子影响的仿真分析，我们能更深入了解绝缘子串在电力系统中的运行情况，为实际工程中的绝缘子选型、维护等提供有力的理论支持。希望今天的分享能让大家对这方面内容有更清晰的认识！
