引言

在移动应用开发中，数据可视化已经成为不可或缺的功能。无论是金融分析、健康追踪还是业务报表，图表都能直观地展示数据趋势和关系。Flutter 作为跨平台开发框架，为开发者提供了一套统一的代码库，可在 iOS、Android、Web 等多个平台运行。然而，随着 OpenHarmony 生态的快速发展，如何将现有的 Flutter 图表库适配到 OpenHarmony 平台成为了一个新的挑战。

fl_chart 是 Flutter 生态中一款功能强大的图表库，以其高度自定义能力和美观的视觉效果著称。它支持多种图表类型，包括线图、柱状图、饼图等，并且提供了丰富的配置选项，让开发者可以根据需求创建各种复杂的图表。

混合工程结构深度解析

项目目录架构

当Flutter项目集成鸿蒙支持后，典型的项目结构会发生显著变化。以下是经过ohos_flutter插件初始化后的项目结构：

my_flutter_harmony_app/
├── lib/                          # Flutter业务代码（基本不变）
│   ├── main.dart                 # 应用入口
│   ├── home_page.dart           # 首页
│   └── utils/
│       └── platform_utils.dart  # 平台工具类
├── pubspec.yaml                  # Flutter依赖配置
├── ohos/                         # 鸿蒙原生层（核心适配区）
│   ├── entry/                    # 主模块
│   │   └── src/main/
│   │       ├── ets/              # ArkTS代码
│   │       │   ├── MainAbility/
│   │       │   │   ├── MainAbility.ts       # 主Ability
│   │       │   │   └── MainAbilityContext.ts
│   │       │   └── pages/
│   │       │       ├── Index.ets           # 主页面
│   │       │       └── Splash.ets          # 启动页
│   │       ├── resources/        # 鸿蒙资源文件
│   │       │   ├── base/
│   │       │   │   ├── element/  # 字符串等
│   │       │   │   ├── media/    # 图片资源
│   │       │   │   └── profile/  # 配置文件
│   │       │   └── en_US/        # 英文资源
│   │       └── config.json       # 应用核心配置
│   ├── ohos_test/               # 测试模块
│   ├── build-profile.json5      # 构建配置
│   └── oh-package.json5         # 鸿蒙依赖管理
└── README.md

展示效果图片

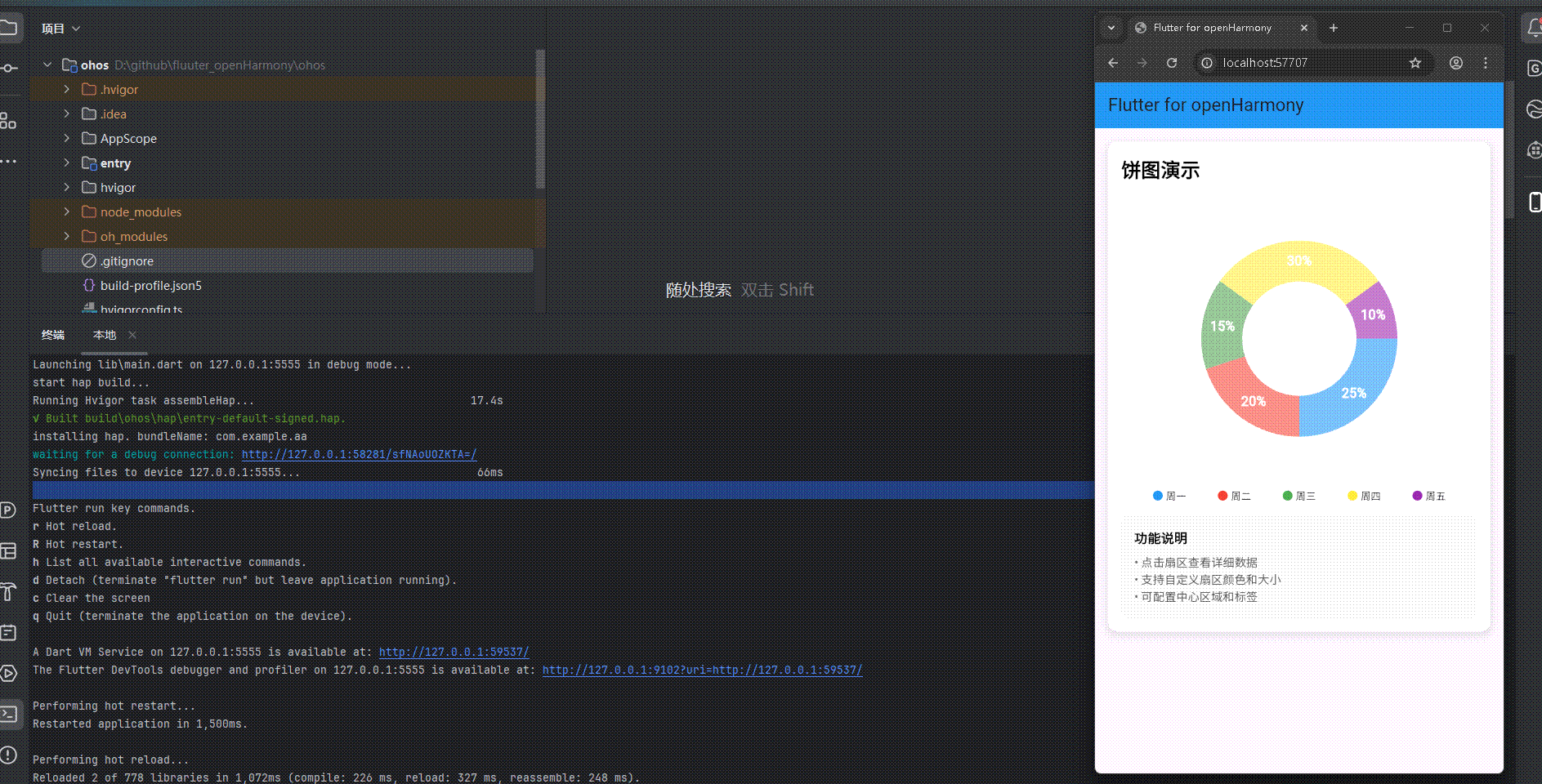

flutter 实时预览 效果展示

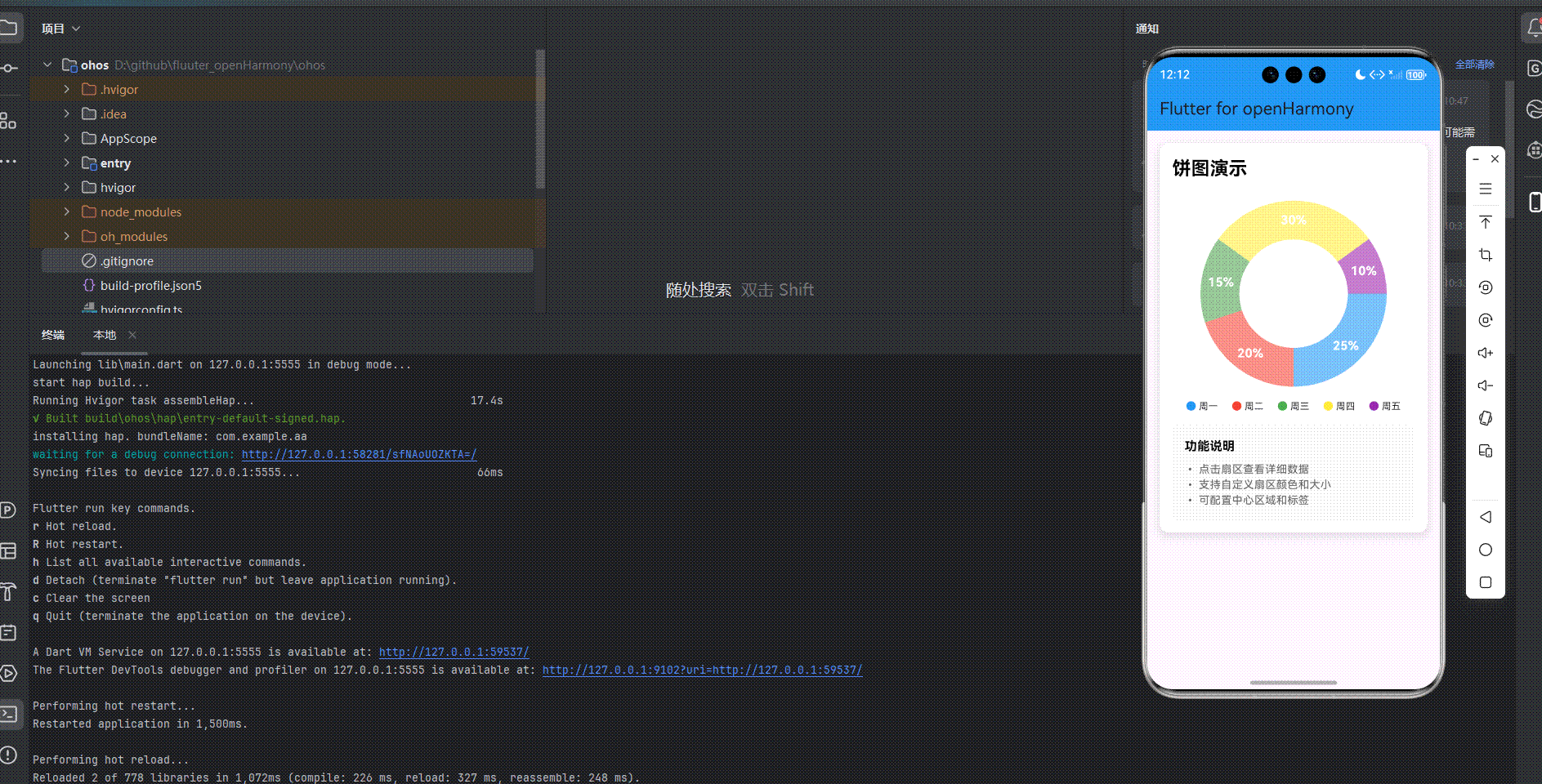

运行到鸿蒙虚拟设备中效果展示

依赖配置

核心依赖配置

项目使用了 fl_chart 库作为图表实现的核心依赖，这是 Flutter 生态中功能强大的图表库，支持多种图表类型和高度自定义能力。

在 pubspec.yaml 中添加以下依赖：

dependencies:
  flutter:
    sdk: flutter
  fl_chart: ^0.63.0

配置中遇到的问题和解决方案

1. 依赖版本兼容性：在选择 fl_chart 版本时，需要确保与当前 Flutter SDK 版本兼容。建议使用较稳定的版本，避免使用过于激进的 beta 版本。

2. 平台适配问题：在 OpenHarmony 平台上运行时，需要确保 fl_chart 库的底层渲染机制能够正常工作。通过 ohos_flutter 插件的桥接能力，大多数 Flutter 图表库都能在 OpenHarmony 上正常运行。

饼图功能实现

核心实现方案

项目实现了一个功能完整的饼图组件，主要包含以下核心特性：

1. 交互式饼图：支持点击扇区查看详细数据，点击时扇区会有明显的视觉反馈（放大效果）。

2. 自定义扇区配置：每个扇区可以设置不同的颜色、大小和标签，通过 PieChartSectionData 类实现高度自定义。

3. 中心区域配置：饼图中心预留了空白区域，增强了视觉层次感。

4. 图例展示：在饼图下方添加了清晰的图例，方便用户快速理解各扇区的含义。

关键代码实现

饼图的核心实现位于 lib/components/pie_chart.dart 文件中：

// 饼图数据配置
PieChartData(
  pieTouchData: PieTouchData(
    touchCallback: (FlTouchEvent event, pieTouchResponse) {
      // 处理点击事件，更新选中状态
    },
  ),
  borderData: FlBorderData(show: false),
  sectionsSpace: 0,
  centerSpaceRadius: 70,
  sections: showingSections(),
)

扇区数据生成函数：

List<PieChartSectionData> showingSections() {
  return List.generate(5, (i) {
    final isTouched = i == touchedIndex;
    final opacity = isTouched ? 1.0 : 0.6;

    // 根据索引返回不同配置的扇区数据
    switch (i) {
      case 0:
        return PieChartSectionData(
          color: Colors.blue.withOpacity(opacity),
          value: 25,
          title: '25%',
          radius: isTouched ? 60 : 50,
        );
      // 其他扇区配置...
    }
  });
}

实现中遇到的问题和解决方案

1. 触摸事件处理：在实现点击交互时，需要正确处理 FlTouchEvent 和 PieTouchResponse，确保点击状态能够及时更新。通过在 touchCallback 中调用 setState 方法，实现了扇区选中状态的实时反馈。

2. 性能优化：对于数据量较大的饼图，可能会出现渲染性能问题。通过合理设置扇区数量和优化渲染逻辑，确保饼图在各种设备上都能流畅运行。

3. 响应式布局：使用 AspectRatio 组件确保饼图在不同屏幕尺寸下都能保持正确的比例，提升用户体验。

OpenHarmony 适配优化实践

平台适配策略

1. 渲染层适配：利用 ohos_flutter 插件的桥接能力，确保 fl_chart 库的底层渲染机制能够在 OpenHarmony 平台上正常工作。

2. 性能优化：针对 OpenHarmony 设备的特性，对饼图渲染进行了优化，减少不必要的重绘操作，提升图表加载和交互响应速度。

3. 资源管理：合理管理图表相关资源，确保在 OpenHarmony 设备上的内存使用效率。

适配效果验证

通过在 OpenHarmony 虚拟设备和真实设备上的测试，验证了饼图功能的完整可用性，包括：

• 图表渲染正确，无显示异常
• 交互操作流畅，响应及时
• 布局适配良好，在不同屏幕尺寸下都能正常显示

功能扩展建议

1. 动态数据支持：可以扩展饼图组件，支持从网络或本地数据源动态加载数据，提升应用的实用性。

2. 动画效果增强：添加饼图加载和数据更新时的动画效果，提升用户体验。

3. 主题适配：支持根据应用主题自动调整饼图颜色方案，确保视觉一致性。

4. 数据导出：添加饼图数据导出功能，支持将图表数据导出为图片或其他格式。

总结

通过本次开发，成功实现了一个功能完整、交互友好的饼图组件，并确保其在 OpenHarmony 平台上的正常运行。项目采用了模块化设计，代码结构清晰，易于维护和扩展。

fl_chart 库的高度自定义能力为饼图的实现提供了强大的支持，而 ohos_flutter 插件的桥接能力则确保了 Flutter 图表库在 OpenHarmony 平台上的兼容性。这种跨平台的开发方式，不仅提高了开发效率，也为 OpenHarmony 生态的丰富做出了贡献。
