前言

Flutter是Google开发的开源UI工具包，支持用一套代码构建iOS、Android、Web、Windows、macOS和Linux六大平台应用，实现"一次编写，多处运行"。

OpenHarmony是由开放原子开源基金会运营的分布式操作系统，为全场景智能设备提供统一底座，具有多设备支持、模块化设计、分布式能力和开源开放等特性。

Flutter for OpenHarmony技术方案使开发者能够：

复用Flutter现有代码（Skia渲染引擎、热重载、丰富组件库）
快速构建符合OpenHarmony规范的UI
降低多端开发成本
利用Dart生态插件资源加速生态建设

先看效果

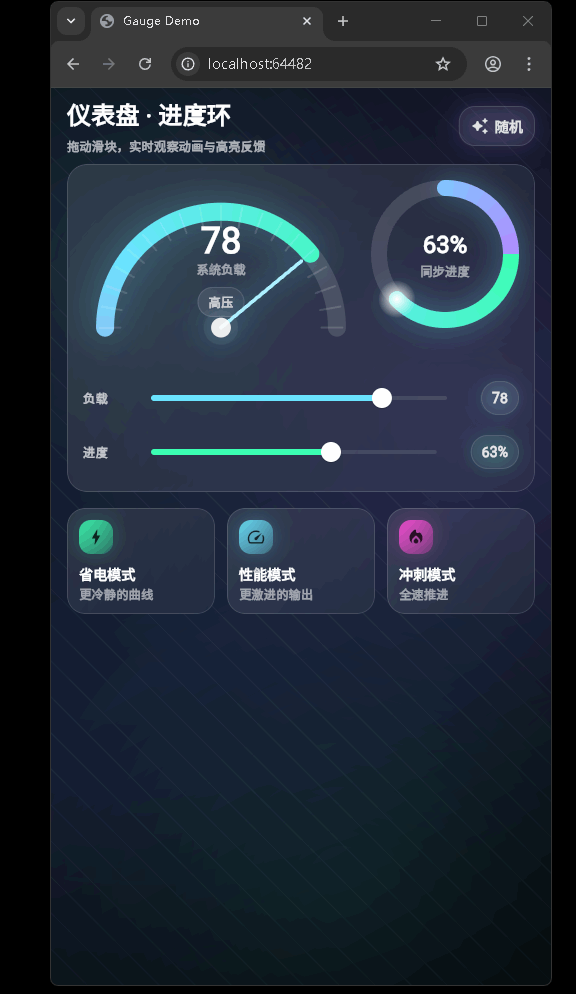

![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/1d10fc5f05344d73af546ab112ae2ea4.gif

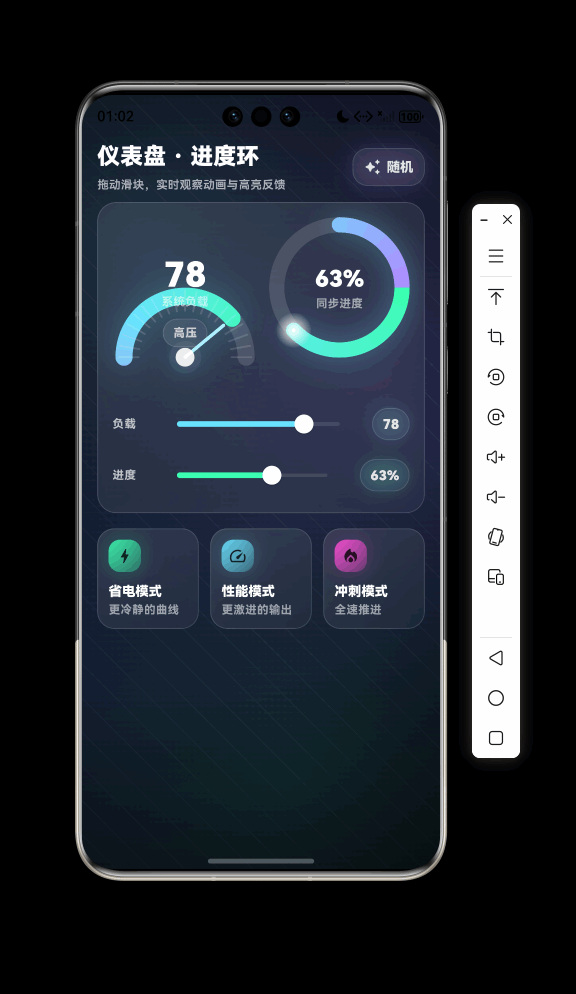

在鸿蒙真机上模拟器上成功运行后的效果

在这里插入图片描述

演示页面与组件使用指南

本项目当前的核心演示是一个“仪表盘 + 进度环”的视觉与交互示例：上半部分展示半圆仪表盘（系统负载），右侧展示圆形进度环（同步进度）；下方提供滑块与快捷预设，用于实时观察数值变化、渐变高亮与发光效果在动画过程中的表现。整体 UI 基于霓虹渐变背景与玻璃拟态卡片风格，适合用来快速搭建“科技感数据面板”的基础视觉体系。

入口与演示目标

应用入口在 lib/main.dart，启动后直接进入 GaugeRingDemoPage。主题层面统一使用暗色方案，并把 scaffoldBackgroundColor 设为透明，让背景组件可以贯穿整个页面，避免出现“背景被 Scaffold 覆盖一层纯色”的割裂感。

演示目标可以概括为三点：
1）同一套视觉语言下，如何把“背景氛围”和“信息承载”分离：背景负责气质，卡片负责信息可读性；2）用尽量少的状态管理代码，实现顺滑的数值过渡动画；3）通过可调参数（渐变、线宽、尺寸、透明度），快速产出不同密度的面板布局，而不是把样式写死在页面里。

页面：GaugeRingDemoPage

文件位置：lib/pages/gauge_ring_demo_page.dart。

页面结构采用 CustomScrollView + Sliver，便于在同一滚动体系里组合多个区域：头部标题与随机按钮、主要展示卡片（仪表盘 + 进度环 + 滑块）、以及底部快捷预设卡片组。虽然当前演示内容不多，但这种结构适合后续扩展更多卡片（例如新增温度、内存、网络等指标）而不需要重写布局体系。

页面的关键组合点是“背景 + 安全区 + 滚动容器”的层次：

Scaffold(
  backgroundColor: Colors.transparent,
  body: NeonBackground(
    child: SafeArea(
      child: CustomScrollView(
        slivers: [/* ... */],
      ),
    ),
  ),
)

这个组合能确保：背景始终铺满；内容不被刘海/状态栏遮挡；内容区可以自然滚动并保持统一的边距体系。

交互与动画机制

演示页面的动画核心是一个 AnimationController，配合两个 Animation<double>（仪表盘数值与进度环数值）。当用户拖动滑块或点击快捷预设时，不直接瞬间改 UI，而是调用 _animateTo：以“当前动画值”为起点，向新目标值过渡，并统一使用 easeOutCubic 曲线让末端收得更自然。

这种写法的好处是：无论变化来自滑块连续拖动、随机按钮突变、还是预设卡片跳变，动画行为都一致；同时它避免了“开始值被重置为旧目标”导致的跳帧，视觉上更连贯。为了让页面构建保持清晰，数据计算（目标值、随机范围）在页面 state 内完成，绘制细节沉到各自的自绘组件里，互相边界明确。

NeonBackground（霓虹背景）

文件位置：lib/widgets/neon_background.dart。

NeonBackground 的职责是提供统一的“氛围层”：底色渐变 + 三块径向光晕 + 斜向网格线 + 轻微暗角。它不关心页面内容是什么，只包裹 child。由于背景是纯绘制（CustomPainter）且 shouldRepaint 返回 false，这层基本不会引入额外的重绘压力，适合长期作为页面底座使用。

使用方式很直接：

NeonBackground(
  child: /* 页面内容 */,
)

二次开发时建议优先把“光晕位置、透明度、网格密度”做成可配置参数，这样同一套背景能服务更多页面：信息密度高的页面可以降低网格对比度，数据大屏可以增强光晕范围来提高科技感，但都不需要复制一份 painter。

GlassCard（玻璃卡片容器）

文件位置：lib/widgets/glass_card.dart。

GlassCard 是信息承载层的基础构件：用 BackdropFilter 做模糊，叠加半透明渐变与细边框，既能把背景压下去提升可读性，又不会变成厚重的纯色块。它把常用的 padding 与圆角作为参数暴露出来，页面可以按区域密度微调，而不需要每次手写一套装饰。

典型用法：

GlassCard(
  child: Column(
    children: [/* 内容 */],
  ),
)

如果后续要在卡片内放更多交互（按钮、水波纹、列表），建议在 GlassCard 内部内容区域再补一层 Material（由页面侧决定），以保证 Ink 系列交互效果稳定，而不是让装饰层影响触摸反馈。

NeonGauge（半圆仪表盘）

文件位置：lib/widgets/neon_gauge.dart。

NeonGauge 通过 CustomPainter 绘制半圆轨道与进度弧，使用 SweepGradient 作为进度弧的着色，并辅以模糊发光层增强高亮。它的接口重点围绕“可复用的语义参数”设计：value/min/max 决定数据范围；height/strokeWidth 决定占位与线条厚度；trackColor/gradient/glowColor 决定风格；label/footer 用于补充文案与徽标信息。

在页面中使用：

NeonGauge(
  value: gaugeV,
  min: 0,
  max: 100,
  label: '系统负载',
  footer: _TinyBadge(text: _loadLabel(gaugeV)),
)

开发时建议把“绘制性能”当作第一约束：仪表盘属于高关注组件，动画期间重绘频繁。当前实现已经用 RepaintBoundary 做了隔离；若未来增加更多装饰（例如刻度数字、渐变底座），优先保证绘制元素数量可控，避免在每帧里做复杂路径运算。

NeonProgressRing（进度环）

文件位置：lib/widgets/neon_progress_ring.dart。

NeonProgressRing 绘制完整圆形轨道与按比例增长的进度弧，并在弧线头部增加高亮点，让“进度方向”更明确。它把 size/strokeWidth 作为布局核心参数，使得在不同卡片密度下可以快速缩放；center 支持自定义中心内容，既能显示百分比，也能放两行说明文字或小图标，从而兼容不同场景（同步、完成度、占用率等）。

在演示页中使用自定义 center：

NeonProgressRing(
  value: ringV,
  size: 148,
  strokeWidth: 16,
  center: _RingCenter(
    primary: '${(ringV * 100).round()}%',
    secondary: '同步进度',
  ),
)

二次开发建议保持“进度环语义单一”：它负责把 0~1 的数值可视化，不直接承担业务含义。业务侧通过 center 文案表达语义即可，这样同一个环能复用于不同模块。

页面内交互部件

演示页内还有几类小部件用于呈现完整体验：

_GlowButton：头部“随机”按钮，用半透明底 + 边框 + 外发光阴影体现可点击性。它是一个很好的按钮样式基座，后续可以抽到 widgets 目录复用。
_Controls 与 _SliderRow：两条滑块联动两类数值，右侧胶囊数值框使用 tabularFigures，避免数字宽度变化导致抖动。
_QuickActions 与 _PresetCard：三张预设卡片快速切换到不同风格的数值组合，便于演示“同一套视觉组件在不同数据分布下的表现”。

这些部件的共同点是：把交互入口尽量做得直观，让用户不看说明也能理解“拖动能变、点击能切、变化有动画”。在后续扩展更多指标时，可以继续沿用“一个展示卡片 + 一组可调控件 + 一组预设”的结构，演示效果会更完整。

HarmonyOS 接入与承载

HarmonyOS 侧入口位于 ohos/entry/src/main/ets/entryability/EntryAbility.ets，通过 FlutterAbility 启动 Flutter 引擎并注册插件。页面承载在 ohos/entry/src/main/ets/pages/Index.ets，用 FlutterPage({ viewId }) 显示 Flutter 内容，同时拦截返回键事件向上层派发。

这层接入代码的意义在于：演示项目不仅能在 Flutter 环境下跑通，也给出了在 HarmonyOS 工程内嵌 Flutter 页面时的最小可用骨架。后续如果增加更多原生侧能力（路由、生命周期、平台通道），建议在该入口层集中管理，避免把平台逻辑散落到具体组件里。

扩展与二次开发建议

1）新增指标：以 GlassCard 为容器，新增一行或一列展示组件（例如第二个进度环或新的仪表盘），并把页面状态扩展为更多 target 值，仍然通过同一个 controller 统一驱动动画，保持手感一致。
2）统一样式参数：把渐变、glow 透明度、线宽、圆角等抽到一个轻量的样式对象或常量文件，避免页面与组件之间出现“同色不同值”的漂移。
3）复用小部件：当 _GlowButton、_PresetCard 在多个页面出现时再抽取到 lib/widgets/，抽取后只暴露语义参数（文本、icon、onTap），样式内部自洽，调用方不需要传一堆颜色。
4）性能与可读性：自绘组件尽量维持 RepaintBoundary 的隔离边界；文本区域优先保证对比度与字号层级，其次再加装饰。霓虹风格最容易踩的坑是“好看但看不清”，因此可读性永远排在第一位。
