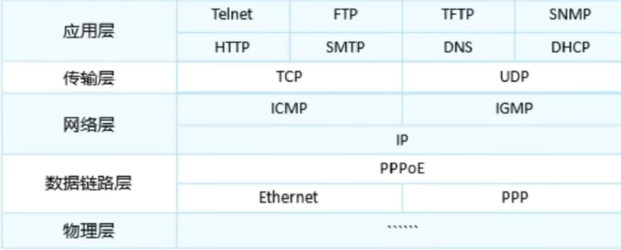

一 常见网络协议

应用层

• HTTP：超文本传输协议，提供浏览网页服务
• Telnet：远程登陆协议，提供远程管理服务
• FTP：文件传输协议，提供互联网文件资源共享服务
• SMTP：简单邮件传输协议，提供互联网电子邮件服务
• TFTP：简单文件传输协议，提供简单的文件传输服务

传输层

• TCP：为应用程序提供可靠的面向连接的通信服务。
• UDP：提供了无连接通信，且不对传送数据包进行可靠性的保证。

网络层

IP：将传输层的数据封装成数据包并完成源站点到目的站点负责转发，提供无连接、不可靠服务。
IGMP：负责IP组播成员管理，用于在IP主机和与其直接相邻的组播路由器间建立、维护组播组成员关系。
ICMP：基于IP协议在网络中发送控制消息，反馈通信环境中可能发生的各种问题，助力管理者诊断问题并采取适当措施解决。

数据链路层

Ethernet：一种多路访问广播型数据链路层协议，是当前应用最为广泛的局域网技术。

PPP：一种点对点模式的数据链路层协议，多用于广域网。

PPPoE（Point - to - Point Protocol over Ethernet，以太网承载 PPP 协议）：常见的应用有家庭宽带拨号上网。

二 TCP与UDP的报头

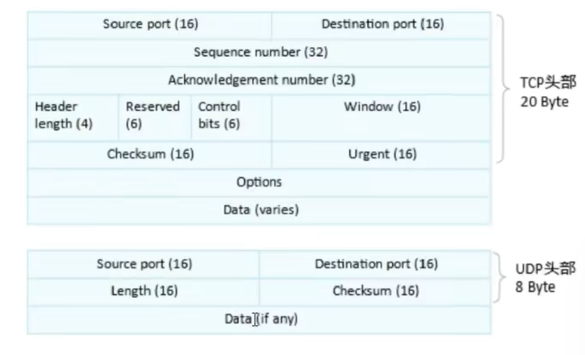

TCP 报文头部：

Source Port：源端口，标识哪个应用程序发送。长度为 16 比特。
Destination Port：目的端口，标识哪个应用程序接收。长度为 16 比特。

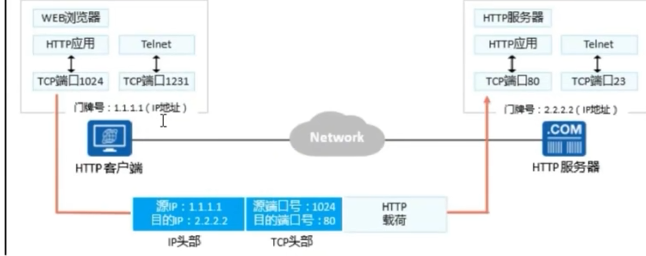

以浏览网页的时候，客户端（网页浏览器）向服务器（网站）请求下载网页为例，
客户端向服务器发了一个请求报文，这个报文的源端口是客户端网页浏览器的端口，目标端口就是网站的web服务软件的端口。
Sequence Number：序号字段。TCP 链接中的每个报文都有序列号。长度为 32 比特。
Acknowledgment Number：确认号，用于对收到的报文的确认。
Header Length：头部长度，TCP 报文头部长度，默认情况下，TCP 头部为 20 字节。
Control bits：控制位，包含 FIN、ACK、SYN 等标志位，各个标志位的作用。
Window：窗口 TCP 的流量控制，这个值表明当前接收端可接收的最大的数据总数（以字节为单位）。窗口最大为 65535 字节。长度为 16 比特。
Checksum：校验字段，由发端计算和存储，并由收端进行验证，用于校验数据传输中是否有损坏。

UDP 报文头部：

Source Port：源端口，标识哪个应用程序发送。长度为 16 比特。
Destination Port：目的端口，标识哪个应用程序接收。长度为16比特。
Length：报文总长度。

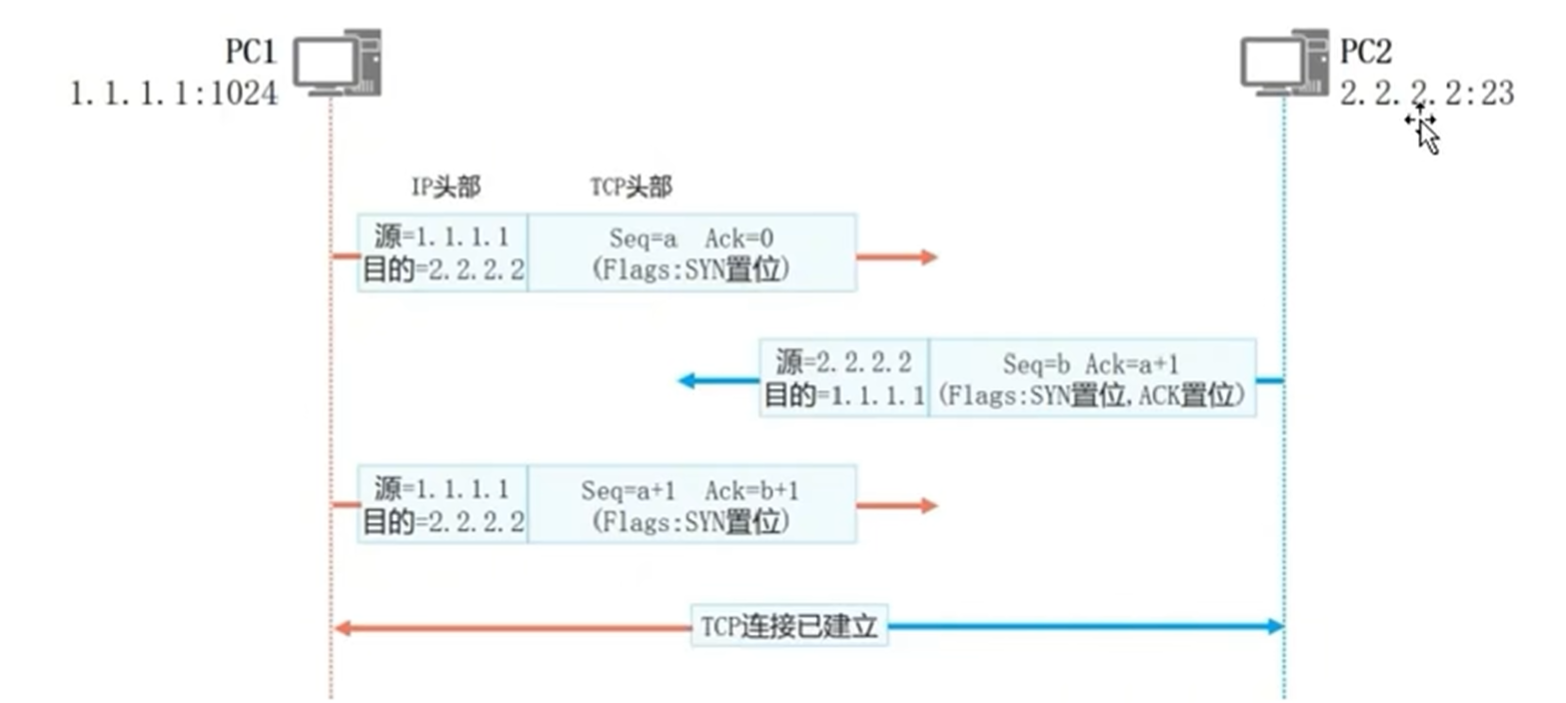

三 TCP三次握手

TCP三次握手是两台计算机通过TCP协议建立可靠连接的过程，就像是两个人打电话前先确认对方是否能正常通话，以下用生活中打电话的例子来通俗解释：

第一次握手

PC1（1.1.1.1:1024）想要和PC2（2.2.2.2:23）建立连接，就好比你想给朋友打电话。PC1发送一个带有SYN标志位的数据包，就像你拿起电话拨出号码，并问：“是朋友你吗？能听到我说话不？” 这个数据包里有PC1自己选的一个初始序号Seq=a，同时Ack（确认号）为0，因为还没收到对方任何消息呢。这时候PC1进入了SYN - SENT（同步已发送）状态，等着朋友回应。

第二次握手

PC2收到了PC1的数据包，就好比你朋友接到了电话。PC2知道PC1想和它建立连接，于是它也回一个数据包。这个数据包里有SYN和ACK两个标志位都被置位了。SYN置位表示PC2也同意建立连接，就像朋友回答：“是我，我能听到你，我也想和你通话”；ACK置位是在确认PC1的请求，Ack=a + 1，意思是“我收到你序号为a的请求啦，下次你发数据从a + 1开始”。同时，PC2也有自己选的一个初始序号Seq=b。这时PC2进入SYN - RCVD（同步收到）状态，而这个数据包就发回给PC1。

第三次握手

PC1收到PC2的回复数据包后，再发送一个ACK包给PC2。这个包的Seq=a + 1（因为上次请求用了序号a，这次接着来），Ack=b + 1（确认收到PC2序号为b的数据包，让PC2下次从b + 1开始发），并且只有ACK标志位置位。这就像你跟朋友说：“好嘞，知道啦，那咱们开始聊吧”。PC1发送完这个包后就进入ESTABLISHED（已建立连接）状态，PC2收到这个包后也进入ESTABLISHED状态。至此，双方的TCP连接就成功建立起来了，就可以像你和朋友开始愉快聊天一样，两台计算机开始可靠地传输数据啦。

四 TCP确认机制

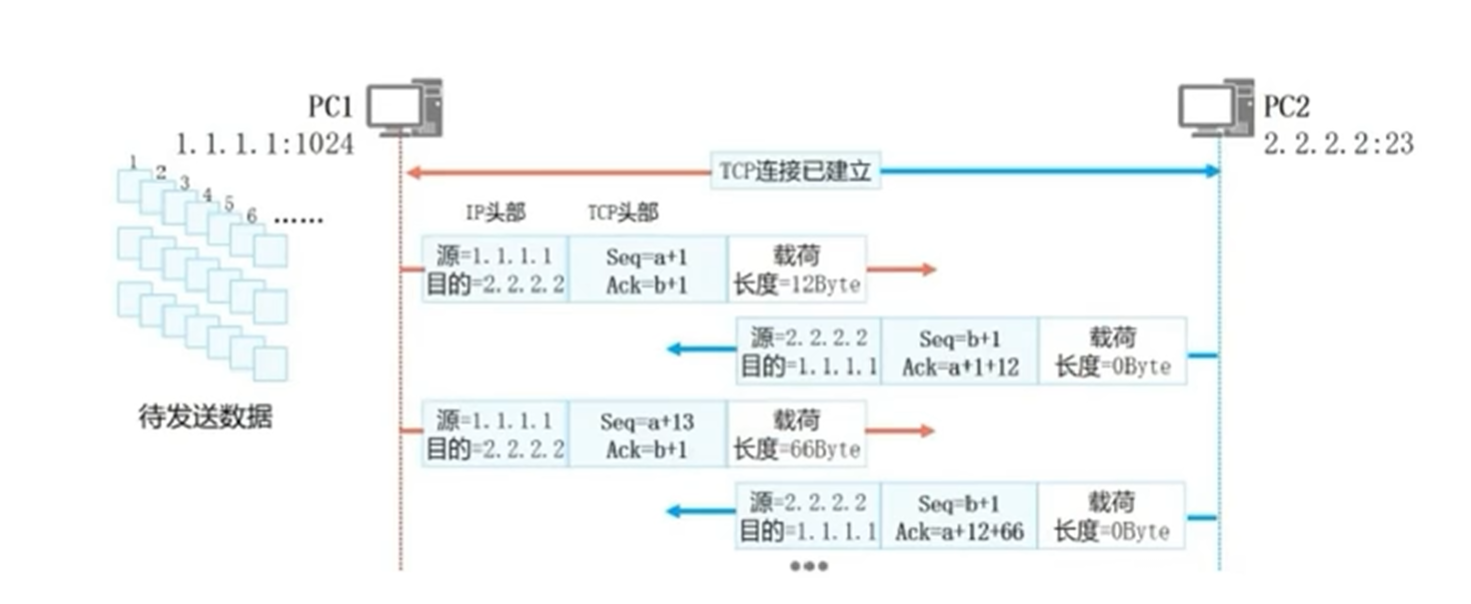

TCP确认机制就像是寄包裹时的回执确认，确保数据在两台电脑（如图中的PC1和PC2 ）之间准确无误地传输，以下结合图片介绍：

建立连接

PC1（1.1.1.1:1024）和PC2（2.2.2.2:23）之间要传数据，得先建立TCP连接，就像打电话得先打通一样，连接建立好才能开始“说话”传数据。

数据发送与确认

• PC1要给PC2发数据，这些数据会被分成好多小部分。比如图里PC1先发了一段长度12Byte的数据。每个数据段都有TCP头部和IP头部，TCP头部里的Seq（序号）记录着这是从哪个序号开始的数据，Ack（确认号）则是期待收到对方下一个数据段的起始序号。这里PC1发的第一段数据Seq是a+1，意思是从序号a+1开始，它期待PC2回复的Ack是b+1。
• PC2收到数据后，会回复一个确认信息。它回复的Seq是b+1，Ack是a+1+12，告诉PC1“我收到从a+1开始的12Byte数据啦，期待你下次从a+1+12这个序号开始发”。而且这次回复PC2没有带实际数据，载荷长度是0Byte。

继续发送与确认

• PC1收到PC2的确认后，就知道数据发成功了，接着发下一段，比如图里又发了一段长度66Byte的数据，Seq变成a+13（因为前面发了12Byte，所以这里从a+13开始），Ack还是b+1（还是期待PC2从b+1开始回复确认）。
• PC2收到这66Byte数据后，再次回复确认，Seq还是b+1，Ack变成a+12+66，意思是“我收到前面12Byte和刚到的66Byte啦，你下次从a+12+66开始发” 。

通过这样不断发送数据和确认的过程，PC1和PC2能保证数据按顺序、完整地传输。如果PC1没收到PC2的确认，就会觉得数据可能没传过去，然后重新发送，就像寄包裹没收到回执会重新寄一样，以此保证数据可靠传输。

五 TCP滑动窗口

TCP滑动窗口是TCP协议中用于控制数据传输速率和流量控制的重要机制。以下结合图中示例，用通俗的语言来解释：

整体作用理解

想象你和朋友传纸条交流，你一次能处理的纸条数量有限。TCP滑动窗口就像你告诉朋友一次最多能接收多少张纸条（数据），朋友根据这个限制来决定发多少纸条，避免一下子给太多让你处理不过来，这就是流量控制。同时，它也能让数据传输更高效，就像合理安排传纸条速度，不浪费时间。

图中相关要素说明

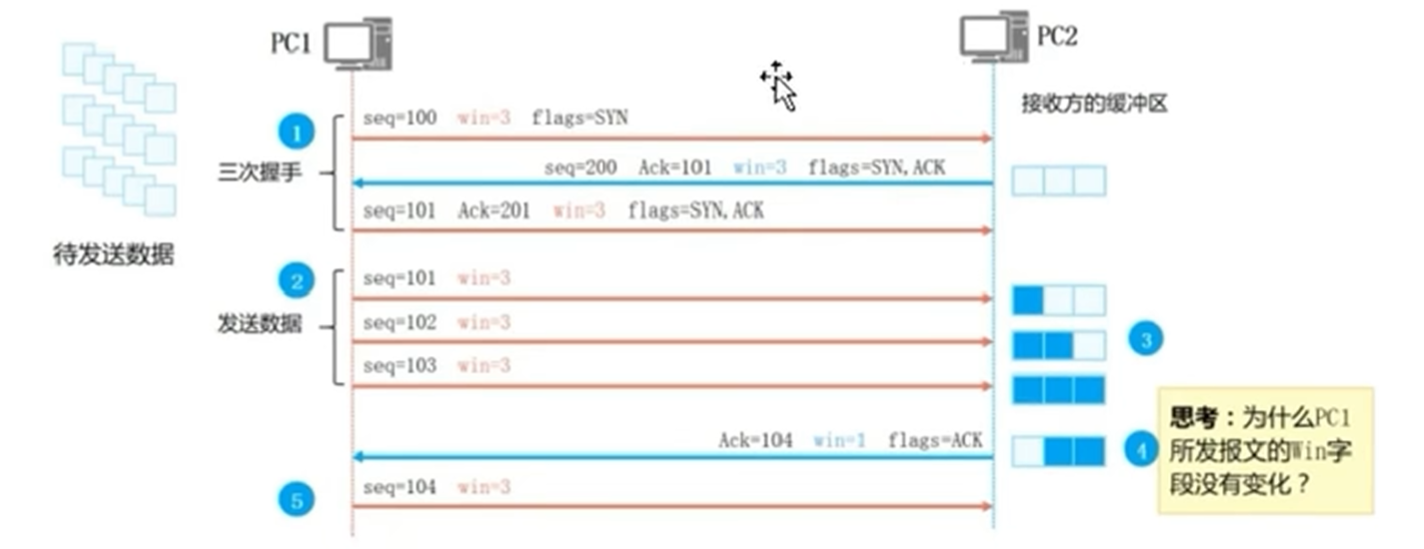

在图中有两台电脑PC1和PC2通信。“win”代表窗口大小，它表示接收方当前还能接收多少数据。“seq”是序号，给每个数据段编号，方便确认和排序。“Ack”是确认号，告诉发送方哪些数据已经收到了。

过程解释

1. 三次握手时：PC1发起连接，发送的数据包中 seq=100，win=3，表示初始序号是100，窗口大小为3（意味着一次最多接收3个数据段）。PC2回复 seq=200，Ack=101（确认收到序号100的数据，期望下一个是101），win=3。然后PC1再确认，完成连接建立。
2. 发送数据时：PC1开始发数据，发了三个数据段，seq分别是101、102、103 ，win都还是3。这是因为一开始约定窗口大小是3，只要PC2没新指示，PC1就按这个发。
3. 接收方处理：PC2收到数据后，处理了一部分，发现缓冲区空间变小了，就回复 Ack=104（表示101 - 103的数据都收到了，期望104），win=1（告诉PC1现在只能再接收1个数据段了） 。
4. 后续发送：之后PC1再发数据时，如 seq=104，win还是3。这是因为虽然PC2回复窗口变小，但PC1已经按之前窗口大小准备好数据要发了，所以暂时还是按3来发。不过后续PC1会根据新的窗口指示调整发送数量。

总结

TCP滑动窗口通过动态调整发送方发送的数据量，适应接收方的处理能力，确保数据在网络中高效、可靠地传输，就像合理规划传纸条的过程，让交流顺畅进行。

六 TCP四次挥手

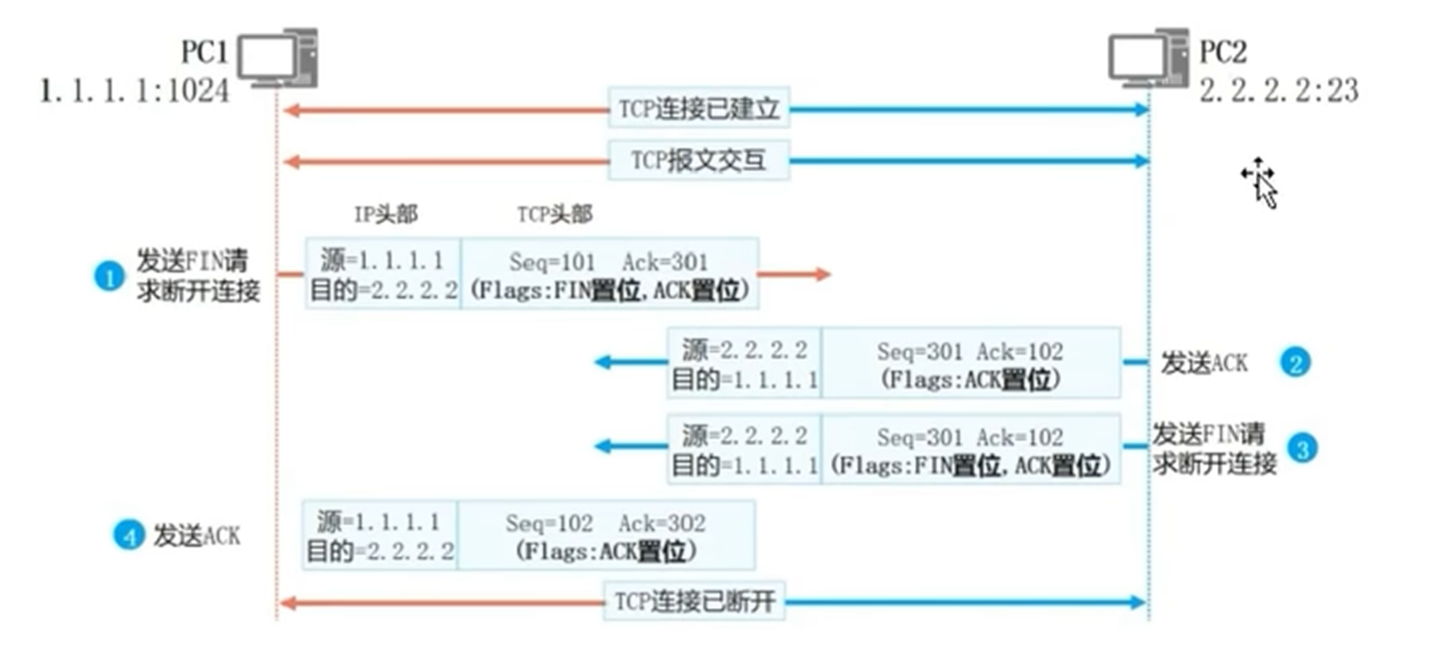

TCP 四次挥手是两台计算机在通过 TCP 协议通信结束后，断开连接的过程。以下结合图片以两台电脑（PC1 和 PC2 ）为例，用通俗的语言解释：

第一次挥手

PC1 打算断开连接，就好比它跟 PC2 说：“我这边数据发完啦，准备断开连接咯。” 于是 PC1 发出一个带有 FIN（结束标志）的 TCP 报文，Seq（序号）是 101 ，Ack（确认号）是 301 ，这就像是给断开连接的请求做了个标记和确认。

第二次挥手

PC2 收到了 PC1 要断开连接的请求，它回复一个 ACK（确认标志）报文，就像在说：“我知道你想断开啦，我收到你的请求了。” 这个报文的 Seq 是 301 ，Ack 是 102 ，确认了 PC1 的请求。

第三次挥手

PC2 处理完自己手头的事情，也准备好断开连接了，它就给 PC1 发送一个带有 FIN 和 ACK 的 TCP 报文，意思是：“我这边也准备好断开啦。” 这里的 Seq 还是 301 ，Ack 是 102 。

第四次挥手

PC1 收到 PC2 也想断开的请求后，回复一个 ACK 报文，相当于说：“好的，我知道你也准备好断开了，那就断开吧。” 这个报文的 Seq 是 102 ，Ack 是 302 。 当 PC2 收到这个报文后，两台电脑之间的 TCP 连接就正式断开了。

通过这四次交互，两台电脑都确认双方都准备好断开连接，从而安全、有序地终止了 TCP 连接，就像是两个人在电话里说完再见后，都确认对方收到了再见的消息，然后挂掉电话。

七 网络层协议

当采用IP作为网络层协议时，通信的双方都会被分配到一个“独一无二”的IP地址来标识自己。IP地址可写成32位的二进制整数值形式，但为了方便人们阅读和分析，它通常被写成点分十进制的形式，即四个字节被分开用十进制表示，中间用点分隔，比如192.168.1.1。

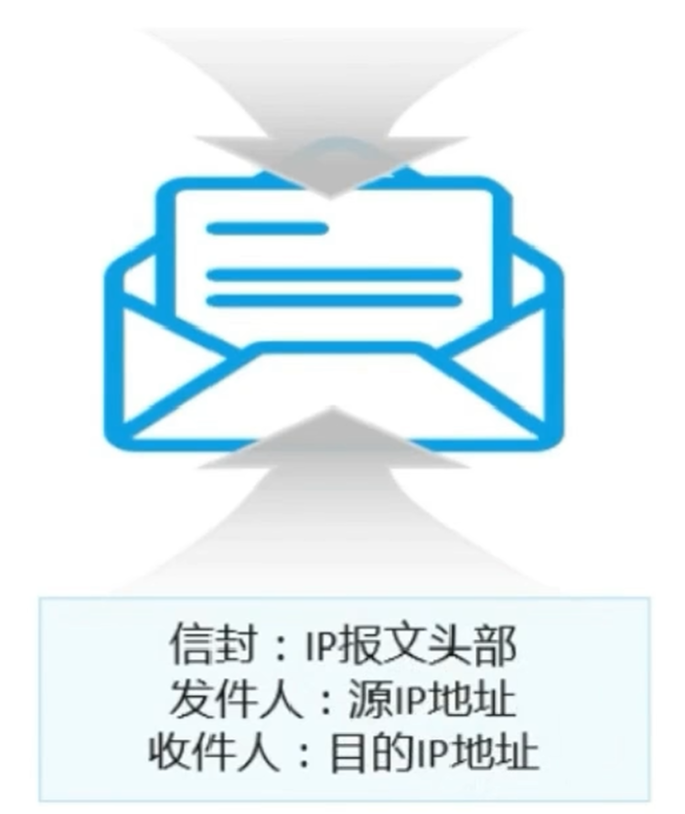

IP数据包的封装与转发：网络层收到上层（如传输层）协议传来的数据时，会封装一个IP报文头部，并且把源和目的IP地址都添加到该头部中。

中间经过的网络设备（如路由器），会维护一张指导IP报文转发的“地图”是路由表，它通过读取IP数据包的目的地址，查找本地路由表后转发IP数据包。IP数据包最终到达目的主机，目的主机通过读取目的IP地址确定是否接受并做下一步处理。除IP协议外，网络层中还有OSPF、IS - IS、BGP等各种路由协议帮助路由器建立路由表，ICMP用于进行网络的控制和状态诊断。

八 链路层协议-以太网

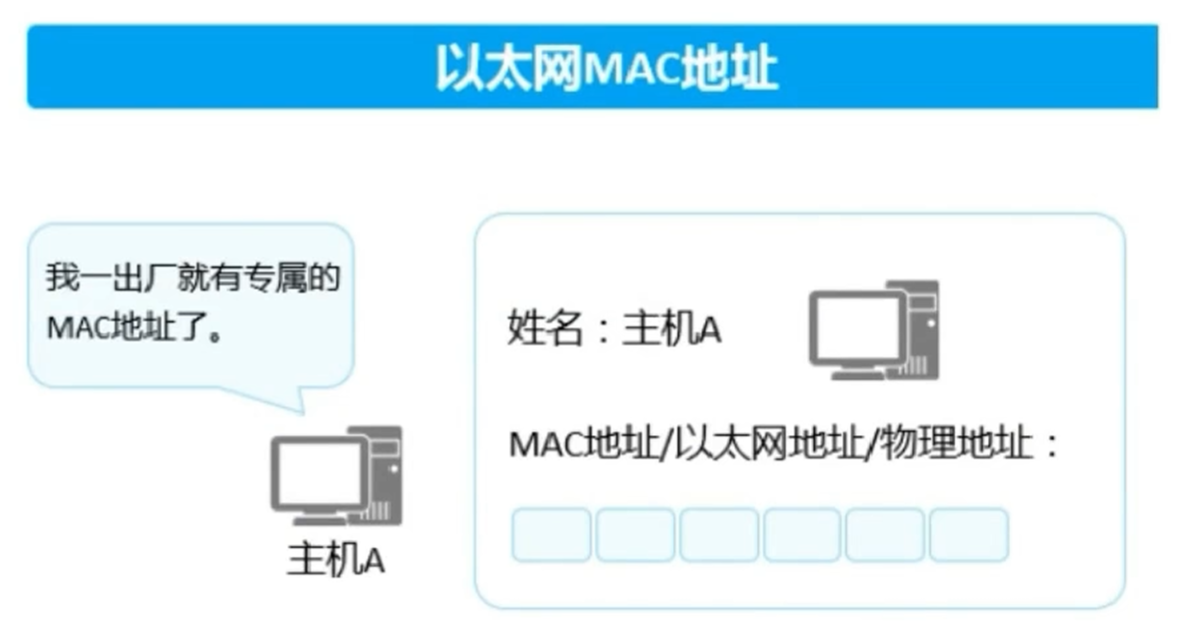

MAC（Media Access Control）地址在网络中唯一标识一 每个网卡，每个网卡都需要且会有唯一的一个MAC地址。

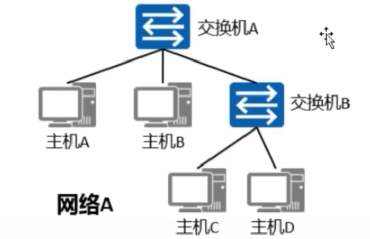

工作在数据链路层的设备。例如以太网交换机，会维护一张MAC地址表，用于指导数据帧转发。

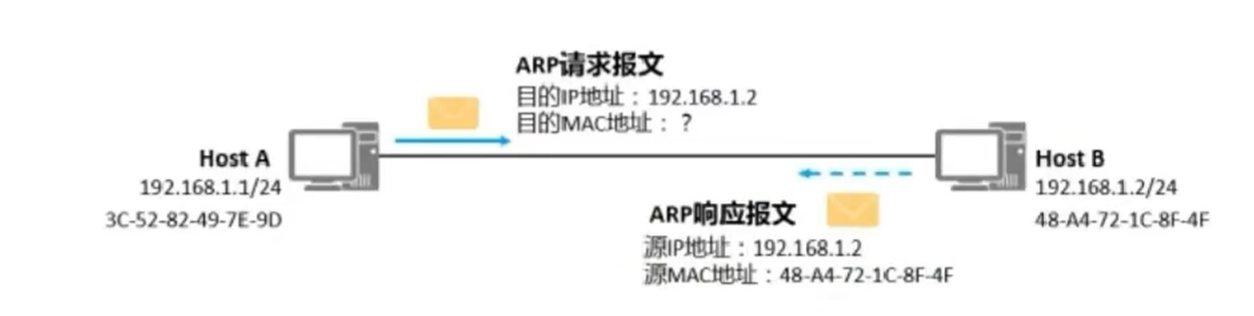

ARP（Address Resolution Protocol）地址解析协议：根据已知的IP地址解析获得其对应的MAC地址。

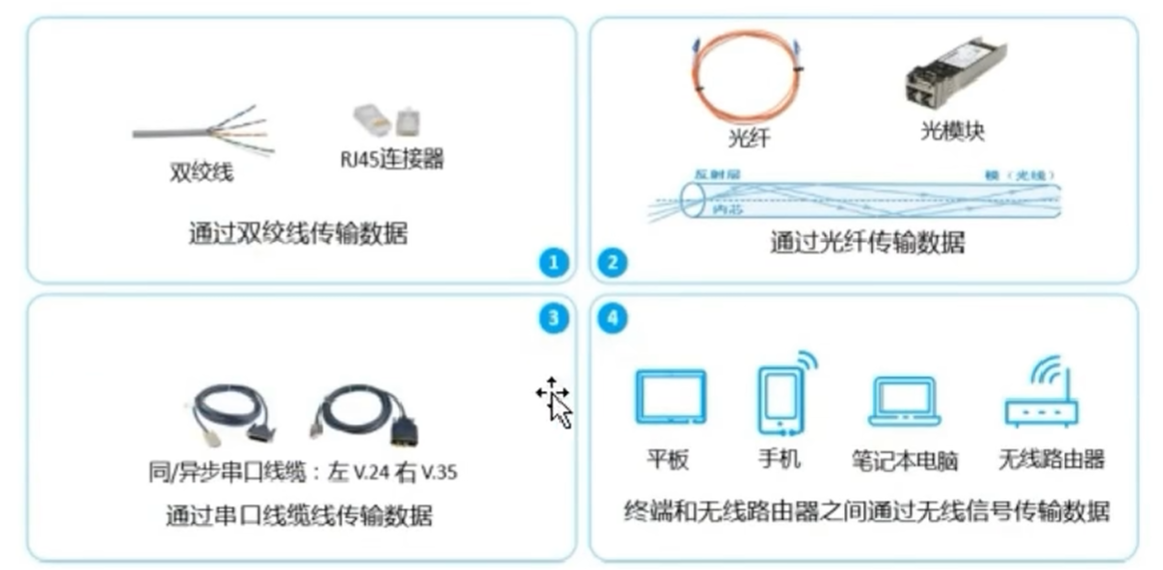

九 常见物理层传输介质

双绞线、光纤、光纤、串口电缆、无线电磁波等
