深入解析IPv4协议族：构建互联网的基石
|
🌺The Begin🌺点点关注，收藏不迷路🌺
|
引言：理解IPv4协议族的层次结构
IPv4协议族是TCP/IP协议栈的核心组成部分，它不仅仅是单一的IP协议，而是一个协同工作的协议集合。这些协议共同构成了互联网通信的基础架构，每一层协议都有其独特的功能和作用。让我们通过层次图来直观理解这一体系：
一、IPv4协议族的层次架构

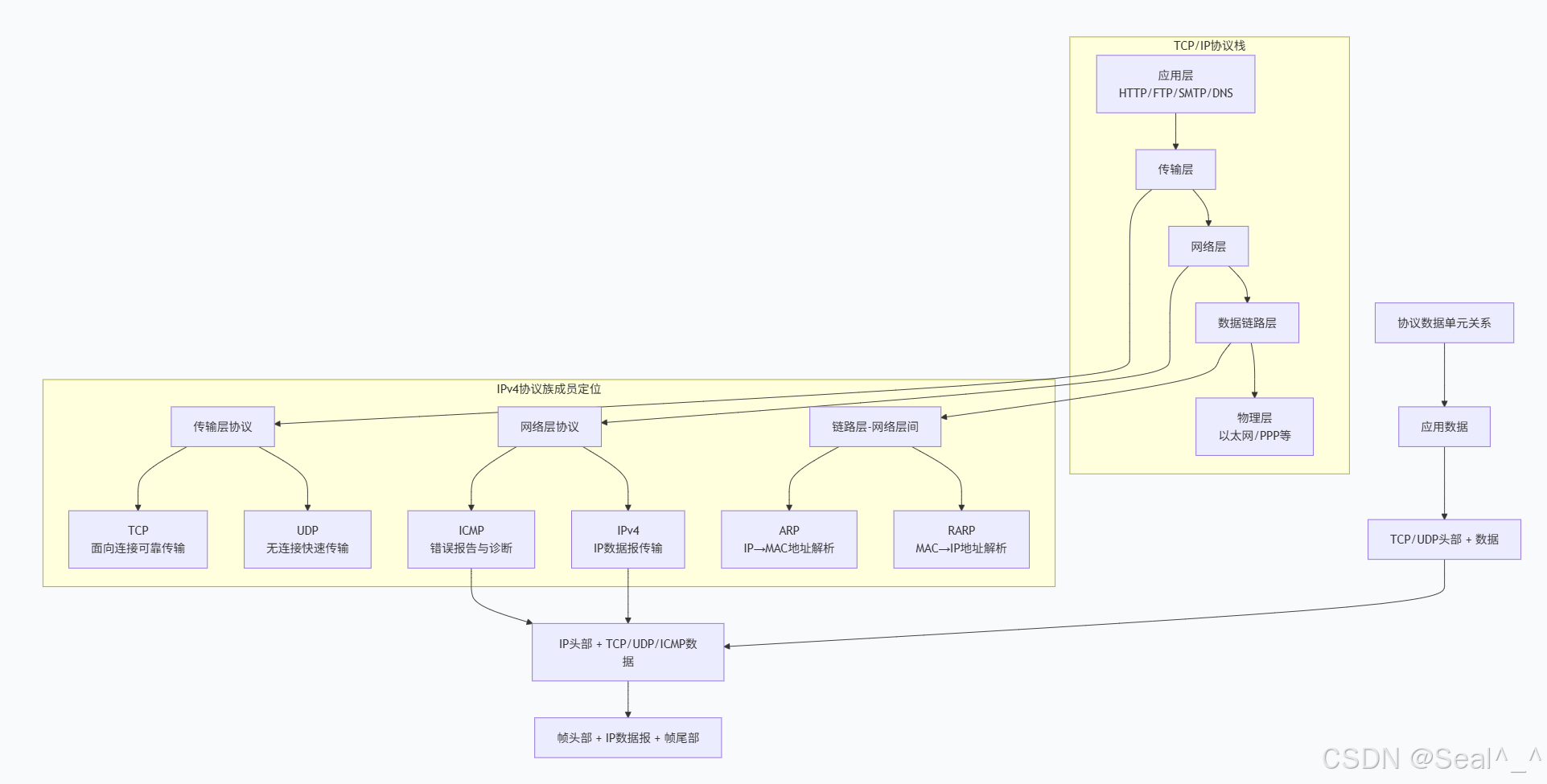

图1：IPv4协议族在TCP/IP协议栈中的位置
如图所示，IPv4协议族跨越了多个层次，每个协议在网络通信中扮演着不同的角色。
二、地址解析协议：ARP与RARP
2.1 ARP协议工作机制详解

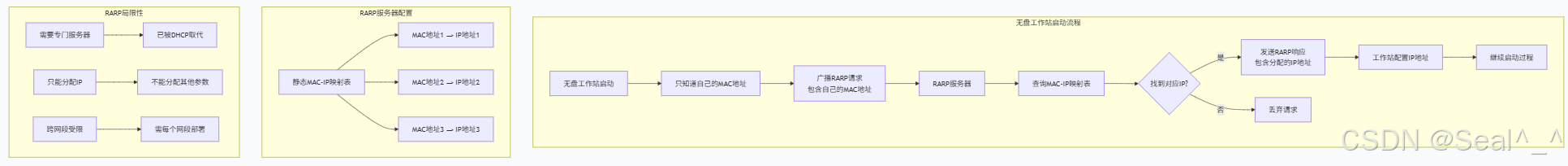

图2：ARP地址解析过程
2.2 ARP协议类型与应用场景
ARP类型与应用场景矩阵
┌──────────────────┬────────────────────────────────┬────────────────────────────┐
│ ARP类型 │ 工作机制 │ 应用场景 │
├──────────────────┼────────────────────────────────┼────────────────────────────┤
│ 动态ARP │ 自动学习维护，有生存周期 │ 常规网络通信 │
│ │ │ 大多数主机环境 │
├──────────────────┼────────────────────────────────┼────────────────────────────┤
│ 静态ARP │ 手动配置，无生存周期限制 │ 重要服务器访问 │
│ │ │ 安全敏感环境 │
│ │ │ 防止ARP欺骗 │
├──────────────────┼────────────────────────────────┼────────────────────────────┤
│ 免费ARP │ 主动广播自己的IP-MAC映射 │ IP地址冲突检测 │
│ (Gratuitous ARP) │ │ 网络接口启动时 │
│ │ │ 高可用性切换 │
├──────────────────┼────────────────────────────────┼────────────────────────────┤
│ ARP代理 │ 代理其他网段的ARP请求 │ 不同网段间通信 │
│ (Proxy ARP) │ │ 简化网络配置 │
│ │ │ VPN环境 │
├──────────────────┼────────────────────────────────┼────────────────────────────┤
│ ARP安全 │ 绑定固定IP-MAC映射 │ 企业网络安全 │
│ │ 检测ARP欺骗攻击 │ 金融、政府网络 │
├──────────────────┼────────────────────────────────┼────────────────────────────┤
│ ARP-Ping │ 使用ARP检测主机是否在线 │ 局域网连通性测试 │
│ │ │ 跨网段检测受限 │
└──────────────────┴────────────────────────────────┴────────────────────────────┘
图3：ARP协议类型与应用场景
2.3 RARP协议工作机制
图4：RARP协议工作流程
三、ICMP协议：网络的诊断工具
3.1 ICMP协议在协议栈中的位置
IP数据报封装ICMP报文格式：
┌─────────────────────────────────────────────────────────────┐
│ IP数据报头部 (20字节) │
├─────────────────────────────────────────────────────────────┤
│ 版本│IHL│服务类型│ 总长度 │ 标识 │标志│片偏移 │
├─────────────────────────────────────────────────────────────┤
│ TTL │ 协议=1 │ 首部校验和 │ │
├─────────────────────────────────────────────────────────────┤
│ 源IP地址 (32位) │
├─────────────────────────────────────────────────────────────┤
│ 目的IP地址 (32位) │
├─────────────────────────────────────────────────────────────┤
│ ICMP报文 (可变长度) │
│ ┌──────────────────────────────────────────────┐ │
│ │ 类型(8位) │ 代码(8位) │ 校验和(16位) │ │
│ ├──────────────────────────────────────────────┤ │
│ │ 报文内容 (可变长度) │ │
│ └──────────────────────────────────────────────┘ │
└─────────────────────────────────────────────────────────────┘
ICMP协议特点：
• 位于网络层，但功能上为传输层和上层服务
• 协议字段值=1（IP头部中）
• 用于报告错误、提供诊断信息
• 不传输用户数据，只传输控制信息
图5：ICMP报文封装格式
3.2 ICMP报文类型与功能

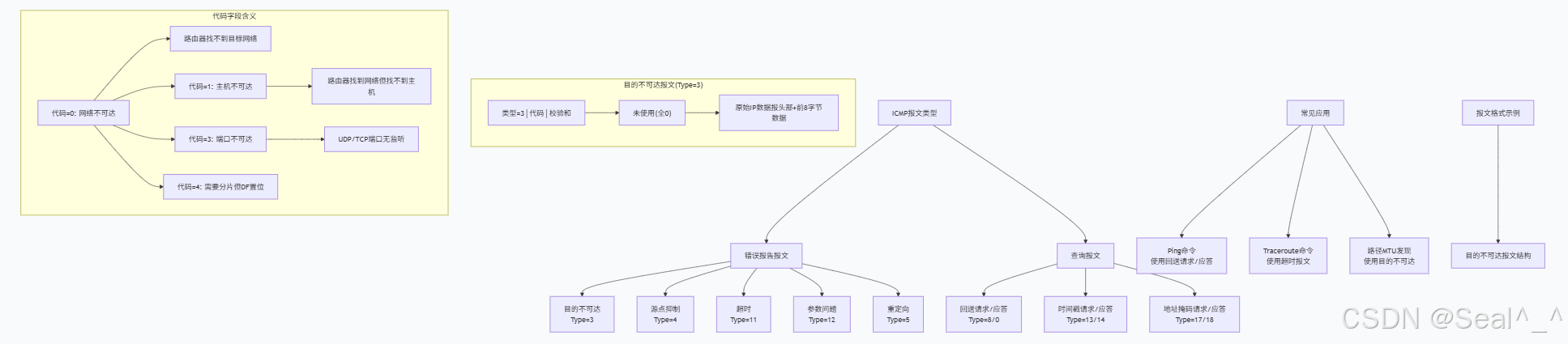

图6：ICMP报文类型与结构
3.3 ICMP在实际网络中的应用
图7：ICMP在Ping和Traceroute中的应用
四、传输层协议：TCP与UDP
4.1 TCP与UDP协议特性对比
TCP与UDP协议对比矩阵
┌────────────────────┬────────────────────────────────┬────────────────────────────┐
│ 特性维度 │ TCP协议 │ UDP协议 │
├────────────────────┼────────────────────────────────┼────────────────────────────┤
│ 连接方式 │ 面向连接（三次握手） │ 无连接 │
│ 可靠性 │ 可靠传输（确认、重传） │ 不可靠传输 │
│ 数据顺序 │ 保证数据顺序 │ 不保证顺序 │
│ 流量控制 │ 滑动窗口机制 │ 无流量控制 │
│ 拥塞控制 │ 多种算法（慢启动、拥塞避免） │ 无拥塞控制 │
│ 头部开销 │ 20字节（最小） │ 8字节（固定） │
│ 传输效率 │ 相对较低 │ 相对较高 │
│ 应用场景 │ Web、邮件、文件传输 │ DNS、音视频流、实时游戏 │
│ 协议字段 │ 源/目的端口、序列号、确认号等 │ 源/目的端口、长度、校验和 │
│ 错误处理 │ 重传机制完善 │ 简单校验和 │
└────────────────────┴────────────────────────────────┴────────────────────────────┘
图8：TCP与UDP协议特性对比
4.2 协议选择决策流程图
图9：TCP/UDP协议选择决策流程
五、IPv4协议族协同工作示例
5.1 完整通信流程示例
图10：IPv4协议族协同工作完整流程
5.2 协议间依赖关系图
图11：IPv4协议族内部依赖关系
六、安全考虑与最佳实践
6.1 IPv4协议族安全风险与防护
IPv4协议族安全风险矩阵
┌──────────────┬──────────────────────┬────────────────────────┬──────────────────────┐
│ 协议 │ 安全风险 │ 攻击示例 │ 防护措施 │
├──────────────┼──────────────────────┼────────────────────────┼──────────────────────┤
│ ARP │ ARP欺骗/中毒 │ 中间人攻击、会话劫持 │ 静态ARP绑定 │
│ │ ARP泛洪攻击 │ 消耗交换机CAM表 │ ARP检测与限速 │
│ │ │ │ 端口安全 │
├──────────────┼──────────────────────┼────────────────────────┼──────────────────────┤
│ ICMP │ ICMP重定向攻击 │ 路由表污染 │ 禁用ICMP重定向 │
│ │ ICMP泛洪攻击 │ DoS攻击 │ 速率限制 │
│ │ Ping of Death │ 超大包导致系统崩溃 │ 分片重组检查 │
│ │ Smurf攻击 │ 放大攻击 │ 禁止定向广播 │
├──────────────┼──────────────────────┼────────────────────────┼──────────────────────┤
│ TCP │ SYN Flood │ 消耗连接资源 │ SYN Cookie │
│ │ TCP序列号预测 │ 连接劫持 │ 随机序列号 │
│ │ TCP会话劫持 │ 中间人攻击 │ 使用TLS/SSL │
├──────────────┼──────────────────────┼────────────────────────┼──────────────────────┤
│ UDP │ UDP Flood │ 带宽消耗 │ 流量整形与限速 │
│ │ DNS放大攻击 │ 反射型DDoS │ DNS响应率限制 │
│ │ │ │ 源地址验证 │
└──────────────┴──────────────────────┴────────────────────────┴──────────────────────┘
图12：IPv4协议族安全风险与防护
6.2 企业网络最佳实践配置
图13：IPv4协议族企业级最佳实践
七、总结：IPv4协议族的现代意义
7.1 协议演进与未来展望
IPv4协议族的演进轨迹
┌───────────────────┬──────────────────────┬──────────────────────────┐
│ 时期 │ 主要特征 │ 技术重点 │
├───────────────────┼──────────────────────┼──────────────────────────┤
│ 早期互联网 │ 协议标准化 │ 基础通信能力建立 │
│ (1980s) │ 简单网络环境 │ ARP/RARP基础地址解析 │
├───────────────────┼──────────────────────┼──────────────────────────┤
│ 快速发展期 │ 网络规模扩大 │ ICMP诊断工具完善 │
│ (1990s) │ 应用多样化 │ TCP/UDP优化 │
├───────────────────┼──────────────────────┼──────────────────────────┤
│ 现代互联网 │ 安全威胁增多 │ 协议安全加固 │
│ (2000s-2010s) │ 移动互联网兴起 │ 性能优化与扩展 │
├───────────────────┼──────────────────────┼──────────────────────────┤
│ 当前与未来 │ IPv4/IPv6共存 │ 平滑过渡策略 │
│ (2020s-) │ 物联网、5G发展 │ 协议简化与效率提升 │
└───────────────────┴──────────────────────┴──────────────────────────┘
7.2 学习建议与实践指南
对于网络工程师和开发人员，建议：
- 基础掌握：深入理解每个协议的工作原理和报文格式
- 工具熟练：掌握Wireshark、tcpdump等协议分析工具
- 实践操作：在实验环境中配置和调试各个协议
- 安全意识：了解常见攻击手法和防护措施
- 性能优化：学习协议调优和网络性能分析
IPv4协议族虽然已有数十年历史，但其核心思想仍然影响着现代网络协议的设计。理解这些基础协议，不仅有助于解决日常网络问题，也为学习更先进的网络技术奠定了坚实的基础。
延伸学习资源：
- RFC文档：ARP (826)、RARP (903)、ICMP (792)、TCP (793)、UDP (768)
- 实验环境搭建：使用GNS3或EVE-NG模拟复杂网络
- 实际案例分析：企业网络故障排查实例
- 进阶主题：TCP拥塞控制算法、ICMPv6、QUIC协议
讨论话题：
- 在你的工作中，哪个IPv4协议族成员最常遇到问题？
- 如何平衡网络性能与协议安全性？
- 在向IPv6过渡的过程中，IPv4协议族知识如何帮助你？
欢迎分享你的经验和见解！
|
