一、 项目概述

本项目旨在基于 QT 框架逆向安信可的串口调试助手，帮助大家回顾QT项目的开发流程，以及如何使用帮助文档来进行QT新控件的学习。该助手具备跨平台特性，可在 Windows、Linux、macOS 等操作系统上稳定运行，满足不同开发环境下的使用需求。
从功能层面来看，这款串口调试助手涵盖了串口通信的核心需求与实用扩展功能。核心功能包括：

1. 自动搜索并显示可用串口
2. 支持对波特率、数据位、停止位、校验位等关键参数进行灵活配置
3. 实现数据的实时发送与接收
   扩展功能包括：
4. 数据格式的自由转换（可在十六进制与 ASCII 码之间切换）
5. 涉及、定时发送功能的精准控制
6. 接收数据的本地记录与导出
7. 自定义数据的快速发送

---

二、开发环境与工具

在本次 串口调试项目开发过程中，所使用的开发环境与工具如下：

1. 操作系统：Windows 10
2. QT 版本：QT 5.8.0
3. 编译器：MinGW_32bit
4. 开发工具：QT Creator 4.2.1（Community）

三、界面设计与布局

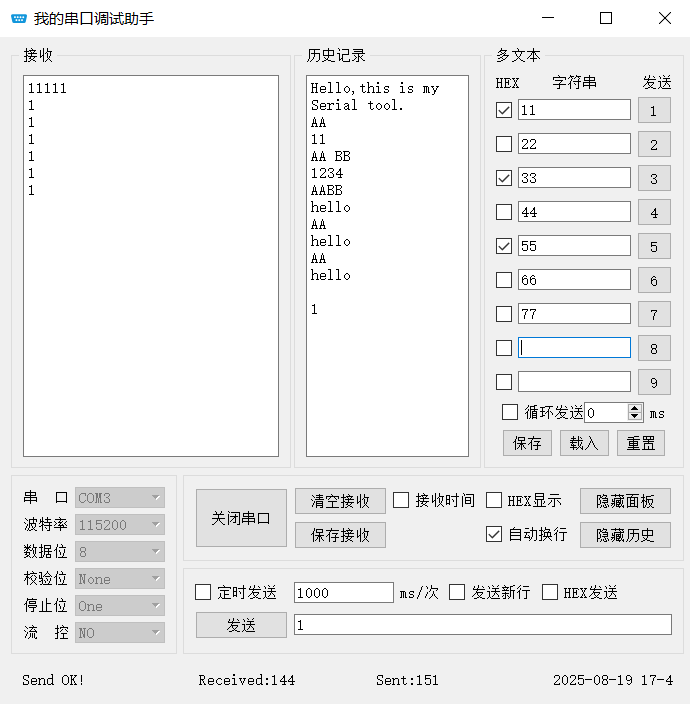

1.总体界面概览

如上图所示，整体上将界面分为三个部分，分别是：

1. 上方的显示区（接收组、历史记录组、多文本组）
2. 中间的用户交互区（参数配置区、控制区、发送区）
3. 下方的状态栏显示区（状态、接收字节、发送字节、时间）

2.页面布局

（1）显示区

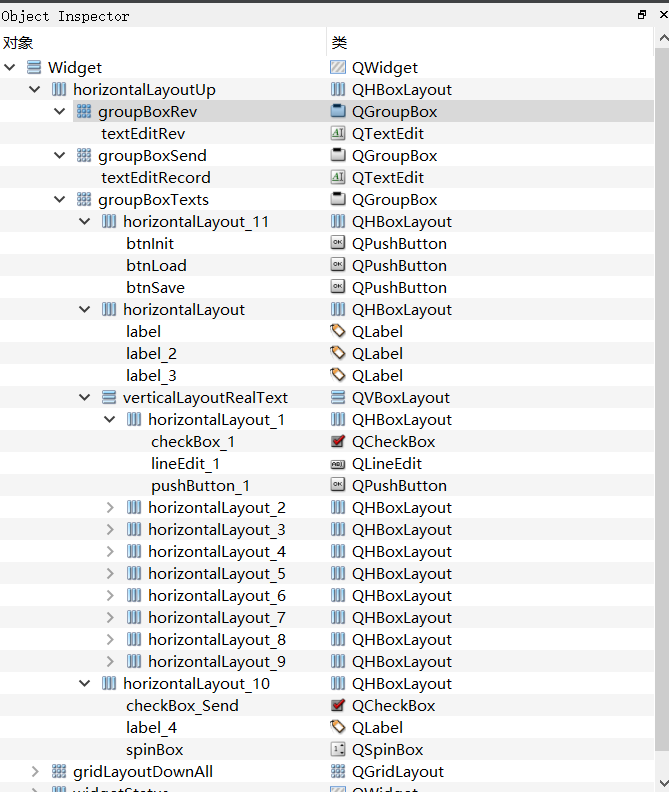

如图所示，显示区由horizontalLayoutUp配置为水平布局，内部承载多个功能分组与控件，整体结构可拆为 3 大核心分组（groupBoxRev、groupBoxSend、groupBoxTexts ），逐层展开如下：

1. 最外层：horizontalLayoutUp（QHBoxLayout）

作用：作为水平容器，将界面横向切分为 左、中、右 3 个功能区，让groupBoxRev（接收区）、groupBoxSend（发送区）、groupBoxTexts（文本配置区）水平排列，互不干扰。

2. 第一层子控件：3 个 QGroupBox 分组

分组名称	类型（QGroupBox)	功能概括	子控件/子布局展开
groupBoxRev	QGroupBox	数据接收显示区	包含 1 个 textEditRev（QTextEdit）
groupBoxSend	QGroupBox	历史记录显示区	包含 1 个 textEditRecord（QTextEdit）
groupBoxTexts	QGroupBox	自定义文本参数配置区	嵌套多层布局，包含按钮、标签、子布局等

以上三个分组中，groupBoxRev和groupBoxSend结构简单，仅包含一个文本编辑区QTextEdit。而groupBoxTexts分组较为复杂，下面我们在UI界面从上到下详细介绍这一分组：

• horizontalLayout（QHBoxLayout）

由水平排列的3个QLabel组成：label、label_2、label_3（均为 QLabel）：用于 显示说明文字（HEX、字符串、发送），无交互功能，纯 UI 引导。

• verticalLayoutRealText（QVBoxLayout）

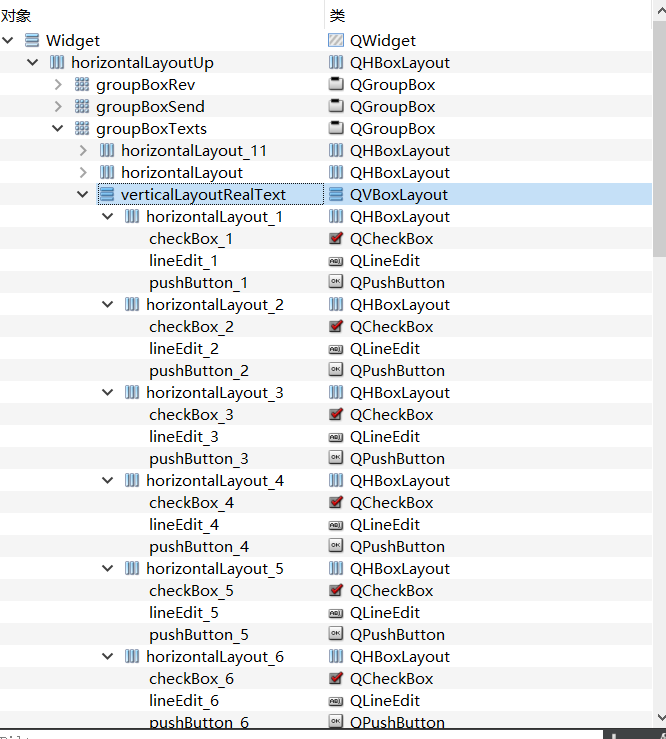

垂直排列多个 水平子布局（horizontalLayout_1 ~ horizontalLayout_9 ），每个子布局承载一组 “复选框 + 输入框 + 按钮”，用于配置每组字符串编辑发送。其中每个horizontalLayout_N（N=1~9）都是 水平子布局，结构类似，以 horizontalLayout_1 为例：

• checkBox_1：启用/复用HEX发送
• lineEdit_1：快速发送的指令配置
• pushButton_1：发送指令按钮

• horizontalLayout_10（QHBoxLayout）

1. checkBox_Send（QCheckBox) : 是否启用上述指令集的循环发送（勾选后，子布局的发送逻辑生效 ）
   2. label_4（QLabel）：说明文字（循环发送）
   3. spinBox（QSpinBox）：设置循环发送间隔参数

• horizontalLayout_11（QHBoxLayout）

1. btnInit（QPushButton）：初始化参数（重置上述指令配置）
2. btnLoad（QPushButton）：加载预设参数
3. btnSave（QPushButton）：保存当前配置为文本文件

（2）用户交互区

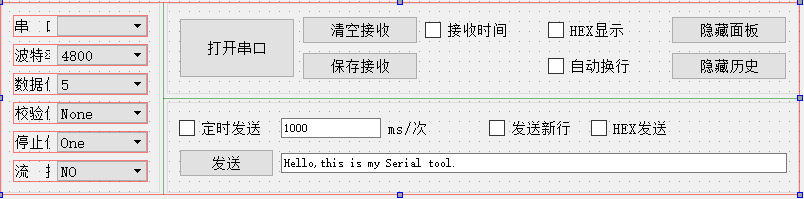

如图所示，用户交互区由gridLayoutDownAll配置为网格布局，横向整合 “串口参数配置”、“串口控制与数据收发辅助功能” 两大板块，为串口调试的参数设置、功能操作提供交互入口 ，下面逐个介绍各个分组：

1. 左侧串口参数配置区（垂直排列）

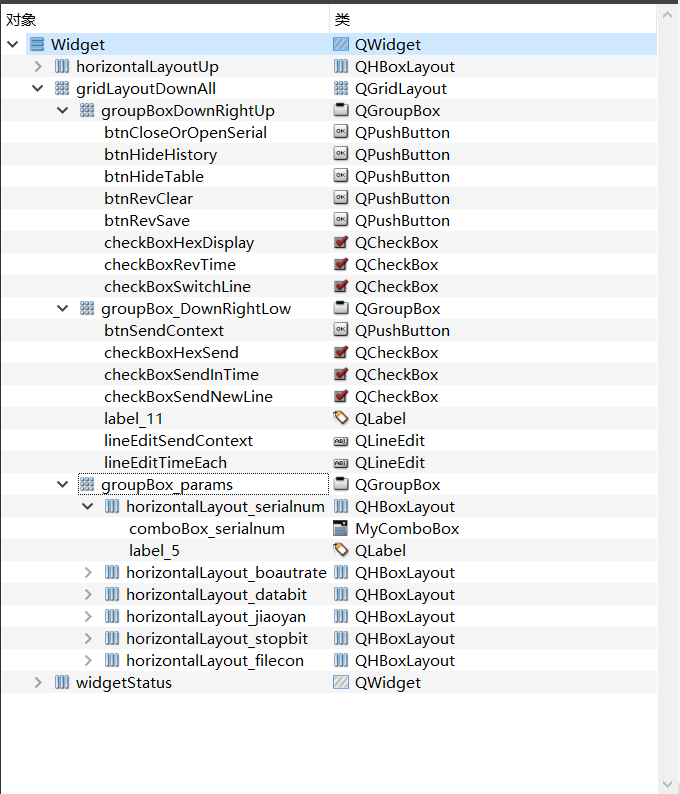

该部分为串口的相关配置，包括波特率、数据位、校验位、停止位和流控。其中每组由QLabel和QComboBox组成，由QHBoxLayout 水平布局。下面以串口控件为例：

• 布局容器：horizontalLayout_serialnum（QHBoxLayout ）
• 控件
  combo_box_serialnum（MyComboBox ，自定义组合框 ）：下拉选择可用串口号，如 COM1/COM2 等，是串口连接的基础配置 。
  -label_5（QLabel ）：作为串口号选择的文本标识，显示 “串口” ，提示用户该控件功能 。

2. 右上功能操作区——串口连接与基础操作（groupBox_DownRightUp 相关）

• 布局：隐含水平排列，整合串口连接、数据清理功能按钮
• 控件：

btnCloseOrOpenSerial（QPushButton ，界面显示 “打开串口” ）：点击触发串口的连接 / 断开操作，是串口通信的核心控制入口 。
btnClearRev（对应界面 “清空接收” ，QPushButton ）：一键清空接收区显示的串口数据，方便重新监测 。
btnSaveRev（对应界面 “保存接收” ，QPushButton ）：将接收区数据保存到本地文件，用于数据记录与分析 。
checkBoxRevTime（QCheckBox ，界面 “接收时间” ）：勾选后，接收数据时附加时间戳，便于定位数据收发时序 。
checkBoxHexDisplay（QCheckBox ，界面 “HEX 显示” ）：切换接收数据的显示格式，开启后以十六进制展示，适合查看二进制数据 。
btnHidePanel（QPushButton ，界面 “隐藏面板” ）：点击隐藏 / 显示多文本界面区域，优化操作空间 。
checkBoxAutoNewLine（QCheckBox ，界面 “自动换行” ）：控制接收数据是否自动换行显示，提升长数据阅读体验 。
btnHideHistory（QPushButton ，界面 “隐藏历史” ）：隐藏 / 显示历史数据记录区域，聚焦当前操作 。

3. 右下串口发送区——数据发送控制（groupBox_DownRightLow 相关）

• 布局：网格布局，整合发送相关功能
• 控件：

checkBoxSendInTime（QCheckBox ，界面 “定时发送” ）：勾选后启用定时发送功能，配合 lineEditTimeEach 实现周期性数据发送 。
lineEditTimeEach（QLineEdit ，界面 “1000 ms / 次” ）：输入定时发送的时间间隔（毫秒 ），决定定时发送频率 。
checkBoxSendNewLine（QCheckBox ，界面 “发送换行” ）：设置发送数据时是否自动附加换行符，适配接收端的数据解析需求 。
checkBoxHexSend（QCheckBox ，界面 “HEX 发送” ）：切换发送数据的格式，开启后以十六进制发送，用于调试二进制指令 。
btnSendContext（QPushButton ，界面 “发送” ）：点击发送 lineEditSendContext 中输入的内容，是数据发送的直接操作按钮 。
lineEditSendContext（QLineEdit ，界面输入框 ）：用户输入待发送的文本 / 指令，支持手动输入、粘贴，作为串口发送的数据来源 。

（3）状态显示区

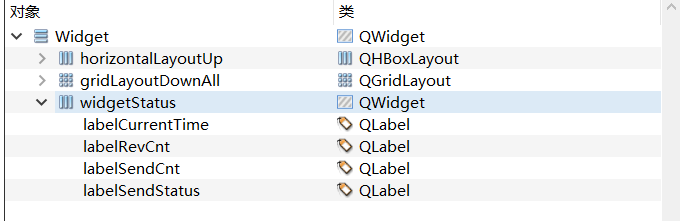

由图可知，状态显示区由widgetStatus 及子标签组成，用于展示串口通信的状态信息，使用水平布局，以下为各个控件：

• labelCurrentTime（QLabel ）：显示当前系统时间，或配合功能展示数据收发时刻 。
• labelRevCnt（QLabel ）：统计并显示接收数据的字节数，反馈串口通信的活跃度 。
• labelSendCnt（QLabel ）：统计并显示发送数据的字节数，辅助监测发送操作 。
• labelSendStatus（QLabel ）：展示发送操作的状态（如 “发送成功”/“发送失败” “串口未连接” ），提供反馈 。

四、核心功能实现

1.串口通信核心类QSerialPort与QSerialPortInfo

（1）QSerialPort

作用：QT 串口通信的核心类，封装了串口设备的打开、关闭、参数配置、数据读写等底层操作，是实现串口通信的基础。
关键用法：

• 设置串口参数：setPortName()（串口号）、setBaudRate()（波特率）、setDataBits()（数据位）等。
• 数据收发：write() 发送数据，readAll() 读取接收缓冲区数据。
• 状态控制：open(QIODevice::ReadWrite) 打开串口，close() 关闭串口，isOpen() 判断是否连接。

（2）QSerialPortInfo

作用：提供串口设备的信息查询功能，用于枚举系统中可用的串口，获取串口名称、厂商信息等。
关键用法：

• availablePorts()：返回系统中所有可用串口的列表（QList）。
• portName()：获取串口名称（如 “COM1”“/dev/ttyUSB0”）。

2.串口查找与打开/关闭串口

（1）查找串口

如下为串口查找对应的槽函数：

void Widget::on_comboBox_serialnum_clicked()
{
    ui->comboBox_serialnum->clear();//清空串口comboBox中的所有串口名（防止重复添加）
    QList<QSerialPortInfo> serialList = QSerialPortInfo::availablePorts();//查找当前电脑所连接的所有串口，返回所有已查到的串口信息列表
    for(QSerialPortInfo serialport : serialList)//遍历所有串口
    {
        ui->comboBox_serialnum->addItem(serialport.portName());//在串口comboBox中增加串口名作为一项
        qDebug()<<serialport.portName();
    }
    ui->labelSendStatus->setText("COM Refreshed!");//更新状态栏信息：串口查找刷新成功
}

槽函数调用时机：

• 主窗口刚打开时调用：因此需要在构造函数中调用该函数

Widget::Widget(QWidget *parent) :
    QWidget(parent),
    ui(new Ui::Widget)
{
    ui->setupUi(this);
    on_comboBox_serialnum_clicked();//更新电脑的当前串口
}

• 用户点击串口的comboBox时调用：信号与槽

实现方法：由于comboBox没有被点击的信号可供我们直接使用，因此需要提前捕获鼠标点击事件，因此创建子类MyComboBox继承QComboBox，并重写父类虚函数在虚函数中触发更新串口信号。

#ifndef MYCOMBOBOX_H
#define MYCOMBOBOX_H

#include <QWidget>
#include <QComboBox>
#include <QMouseEvent>

class MyComboBox : public QComboBox
{
    Q_OBJECT

public:
    MyComboBox(QWidget *parent);
protected:
    virtual void mousePressEvent(QMouseEvent *e)//重写父类虚函数
    {
        if(e->button() == Qt::LeftButton){//只有当是鼠标左键点击事件时才触发
            emit refresh();
        }
        QComboBox::mousePressEvent(e);//其他事件交给父类函数处理（不妨碍其他comboBox功能）
    }
signals:
    void refresh();
};

#endif // MYCOMBOBOX_H

这样只需绑定信号（refresh)与槽(on_comboBox_serialnum_clicked)即可：

connect(ui->comboBox_serialnum,&MyComboBox::refresh,this,/
		&Widget::on_comboBox_serialnum_clicked);

（2）打开/关闭串口（on_btnCloseOrOpenSerial_clicked）

触发机制：信号与槽
功 能：该按钮有两种状态，分别为打开串口和关闭串口。
打开串口：设置serialPort的各自属性（如：串口名称、波特率、数据位、校验位等），调用open打开串口。

关闭串口：调用close关闭串口。

其中不同的状态对其他按钮的enable特性也有限制，具体见如下两张图片


如图可知，当未打开串口时，与发送特性有关的按钮无效，而像波特率、校验位等与串口有关的属性可以被选择；当串口已经打开时则相反。

// 串口打开/关闭按钮点击事件处理函数
void Widget::on_btnCloseOrOpenSerial_clicked()
{
    // 判断当前串口是否处于关闭状态（serialStatus为false表示未打开）
    if(!serialStatus)
    {
        // 1. 配置串口参数
        // 设置串口号（从下拉框选择当前选中的串口号）
        serialPort->setPortName(ui->comboBox_serialnum->currentText());
        // 设置波特率（将下拉框文本转为整数，如"9600"→9600）
        serialPort->setBaudRate(ui->comboBox_boautrate->currentText().toInt());
        // 设置数据位（将下拉框文本转为整数，如"8"→8位数据位，通过QSerialPort::DataBits枚举封装）
        serialPort->setDataBits(QSerialPort::DataBits(ui->comboBox_databit->currentText().toInt()));

        // 设置校验位（根据下拉框选中的索引配置不同校验方式）
        switch (ui->comboBox_jiaoyan->currentIndex()) {
        case 0:  // 无校验
            serialPort->setParity(QSerialPort::NoParity);
            break;
        case 1:  // 偶校验
            serialPort->setParity(QSerialPort::EvenParity);
            break;
        case 2:  // 标记校验
            serialPort->setParity(QSerialPort::MarkParity);
            break;
        case 3:  // 奇校验
            serialPort->setParity(QSerialPort::OddParity);
            break;
        case 4:  // 空格校验
            serialPort->setParity(QSerialPort::SpaceParity);
            break;
        default: // 未知校验（默认情况，实际很少触发）
            serialPort->setParity(QSerialPort::UnknownParity);
            break;
        }

        // 设置停止位（根据下拉框选中的索引配置不同停止位）
        switch(ui->comboBox_stopbit->currentIndex()){
        case 0:  // 1位停止位
            serialPort->setStopBits(QSerialPort::OneStop);
            break;
        case 1:  // 1.5位停止位（较少使用，部分硬件支持）
            serialPort->setStopBits(QSerialPort::OneAndHalfStop);
            break;
        case 2:  // 2位停止位
            serialPort->setStopBits(QSerialPort::TwoStop);
            break;
        case 3:  // 未知停止位（默认情况）
            serialPort->setStopBits(QSerialPort::UnknownStopBits);
            break;
        default:
            break;
        }

        // 设置流控制（此处简化处理，仅支持"无流控"，可根据需求扩展）
        if(ui->comboBox_filecon->currentText() == "None")
            serialPort->setFlowControl(QSerialPort::NoFlowControl);

        // 2. 尝试打开串口（以读写模式）
        if(serialPort->open(QIODevice::ReadWrite))
        {
            // 打开成功：更新日志、UI状态和串口状态标记
            qDebug()<<"Serial open successful!";  // 调试日志

            // 禁用串口参数配置控件（避免连接状态下修改参数导致冲突）
            ui->comboBox_boautrate->setEnabled(false);
            ui->comboBox_databit->setEnabled(false);
            ui->comboBox_filecon->setEnabled(false);
            ui->comboBox_jiaoyan->setEnabled(false);
            ui->comboBox_serialnum->setEnabled(false);
            ui->comboBox_stopbit->setEnabled(false);

            // 更新按钮文本为"关闭串口"
            ui->btnCloseOrOpenSerial->setText(tr("关闭串口"));

            // 启用发送相关功能控件
            ui->btnSendContext->setEnabled(true);         // 发送按钮
            ui->checkBoxSendInTime->setEnabled(true);      // 定时发送复选框
            ui->checkBoxHexSend->setEnabled(true);         // 十六进制发送复选框
            ui->checkBoxSendNewLine->setEnabled(true);     // 发送换行复选框

            // 更新状态标签，提示用户串口已成功打开
            ui->labelSendStatus->setText(ui->comboBox_serialnum->currentText() + " Open Successed!");

            // 将串口状态标记设为"已打开"
            serialStatus = true;
        }
        else{
            // 打开失败：输出日志并提示用户（可能因串口被占用、不存在或权限问题）
            qDebug()<<"Serial open failed!";
            QMessageBox::critical(this,tr("串口打开失败"),tr("打开失败，串口可能被占用或拔出！"),QMessageBox::Ok);
        }
    }
    else{
        // 3. 若串口已打开，则执行关闭操作
        serialPort->close();
        qDebug()<<"Serial close successful!";  // 调试日志

        // 更新串口状态标记为"已关闭"
        serialStatus = false;

        // 恢复串口参数配置控件的可用性
        ui->comboBox_boautrate->setEnabled(true);
        ui->comboBox_databit->setEnabled(true);
        ui->comboBox_filecon->setEnabled(true);
        ui->comboBox_jiaoyan->setEnabled(true);
        ui->comboBox_serialnum->setEnabled(true);
        ui->comboBox_stopbit->setEnabled(true);

        // 更新按钮文本为"打开串口"
        ui->btnCloseOrOpenSerial->setText(tr("打开串口"));

        // 禁用发送相关功能控件
        ui->btnSendContext->setEnabled(false);
        ui->checkBoxSendInTime->setEnabled(false);
        ui->checkBoxSendInTime->setCheckState(Qt::Unchecked);  // 取消定时发送勾选
        ui->lineEditTimeEach->setEnabled(true);                // 恢复定时间隔输入框
        ui->lineEditSendContext->setEnabled(true);             // 恢复发送内容输入框
        ui->checkBoxHexSend->setEnabled(false);
        ui->checkBoxSendNewLine->setEnabled(false);

        // 更新状态标签，提示用户串口已成功关闭
        ui->labelSendStatus->setText(ui->comboBox_serialnum->currentText() + " Close Successed!");

        // 停止定时发送定时器（避免关闭后仍触发发送）
        timer->stop();
    }
}

3.数据发送（on_btnSendContext_clicked）

• 核心逻辑：发送按照是否勾选HEX发送复选框来决定是16进制发送和文本发送。其中对于16进制发送会进行输入文本校验，即长度为偶数、字符合法，避免无效数据发送。
• 数据转换：QByteArray::fromHex()（十六进制字符串转字节流）；toLocal8Bit()（文本转本地编码字节）。
• 发送新行：若勾选了发送新行，则会在发送内容的最后加上"\r\n"

// 发送按钮点击事件处理函数：负责将用户输入的数据通过串口发送
void Widget::on_btnSendContext_clicked()
{
    int sendCnt = 0;  // 记录实际发送的字节数
    // 将发送框中的文本转换为本地编码的字节流（用于后续文本发送）
    const char* sendMsg = ui->lineEditSendContext->text().toLocal8Bit().constData();

    // 分支1：如果勾选了"十六进制发送"（HEX发送）
    if(ui->checkBoxHexSend->isChecked())
    {
        // 将输入的文本转换为字节数组（如"AA55"转为对应的字节序列）
        QByteArray tmp = ui->lineEditSendContext->text().toLocal8Bit();

        // 校验1：十六进制输入必须为偶数长度（每2个字符代表1个字节）
        if(tmp.size() % 2 != 0)
        {
            ui->labelSendStatus->setText("Error Input!");  // 显示输入错误
            return;  // 终止发送流程
        }

        // 校验2：检查输入是否为合法的十六进制字符（0-9、A-F、a-f）
        for(char c : tmp)
        {
            if(!isxdigit(c)){  // isxdigit()判断字符是否为十六进制有效字符
                ui->labelSendStatus->setText("Error Input!");
                return;
            }
        }

        // 如果勾选了"发送换行"，附加回车换行符（\r\n）
        if(ui->checkBoxSendNewLine->isChecked())
        {
            tmp.append("\r\n");
        }

        // 将十六进制字符串转换为对应的字节数组（核心转换逻辑）
        QByteArray sendArry = QByteArray::fromHex(tmp);
        // 通过串口发送字节数组，返回实际发送的字节数
        sendCnt = serialPort->write(sendArry);
    }
    // 分支2：文本发送模式（默认模式）
    else{
        // 如果勾选了"发送换行"，在发送内容后附加回车换行符
        if(ui->checkBoxSendNewLine->isChecked())
        {
            // 构建包含换行符的发送数据
            QByteArray arrySendData(sendMsg,strlen(sendMsg));
            arrySendData.append("\r\n");
            sendCnt = serialPort->write(arrySendData);
        }
        // 不附加换行符，直接发送原始内容
        else{
            sendCnt = serialPort->write(sendMsg);
        }
    }

    // 发送结果处理：判断发送是否成功
    if(sendCnt != -1)  // sendCnt为-1表示发送失败
    {
        qDebug()<<"Send MSG:"<<sendMsg;  // 调试日志输出发送内容
        writeCntTotal += sendCnt;  // 累加总发送字节数
        // 更新发送计数标签（显示累计发送字节数）
        ui->labelSendCnt->setText("Sent:" + QString::number(writeCntTotal));
        ui->labelSendStatus->setText("Send OK!");  // 显示发送成功状态

        // 如果当前发送内容与上一次不同，则记录到历史发送区
        if(strcmp(sendMsg,sendBak.toStdString().c_str()) != 0)
        {//sendBak为窗口类的私有成员变量，QString sendBak;
            ui->textEditRecord->append(sendMsg);  // 添加到历史记录
            sendBak = QString::fromUtf8(sendMsg);  // 保存当前内容作为下次对比基准
        }
    }
    else{
        // 发送失败：更新状态标签提示错误
        ui->labelSendStatus->setText("Send Erro!");
    }
}

4.读取数据

调用时机：函数由 QSerialPort::readyRead 信号触发，即串口有数据到达时自动执行。

connect(serialPort,&QSerialPort::readyRead,this,&on_serialData_readyRead);

（1）自动换行

当勾选了自动换行时，会在接收数据后增加"\r\n"，具体实现如下：

if(ui->checkBoxSwitchLine->isChecked()) readMsg += "\r\n";

（2）HEX显示

HEX显示是用于帮助用于阅读二进制数据的，当勾选了HEX显示，接收数据时会先将当前接收区内容转换为字节数组，然后将接收字节转换为16进制字节数组并进行拼接，具体实现如下：

if(ui->checkBoxHexDisplay->isChecked())
        {
            // 1. 获取接收区当前已显示的文本，转换为UTF-8编码的字节数组
            QByteArray tmpArryHex = ui->textEditRev->toPlainText().toUtf8();
            // 2. 将新接收的字节数组转换为十六进制字符串（大写），并拼接到历史数据后
            //    例如：收到字节0xAA、0xBB，会转为"AA BB"（实际实现中可能无空格，根据需求调整）
            QByteArray tmpHexString = tmpArryHex + readMsg.toUtf8().toHex().toUpper();
            // 3. 将拼接后的十六进制字符串显示到接收区
            ui->textEditRev->setText(QString::fromUtf8(tmpHexString));
        }//QString::fromUtf8()函数将QByteArry的字节数组转换为QString类型

（3）系统时间

系统时间由主窗口类中的两个成员变量组成，分别是QTimer *sysTimer;QString myTime;其中sysTimer是一个每间隔1秒输出一次的定时器，myTime是用于保存当前系统时间的成员变量。

关于定时器，有如下代码：

connect(sysTimer,&QTimer::timeout,this,&Widget::on_freshTime);
    sysTimer->start(100);

void Widget::getSysTime()
{
    QDateTime currentTime = QDateTime::currentDateTime();
    QDate date = currentTime.date();
    QTime time = currentTime.time();
    int year = date.year();
    int month = date.month();
    int day = date.day();
    int hour = time.hour();
    int minute = time.minute();
    int second = time.second();
    myTime = QString("%1-%2-%3 %4-%5-%6")
            .arg(year,2,10,QChar('0')).arg(month,2,10,QChar('0')).arg(day,2,10,QChar('0'))
            .arg(hour,2,10,QChar('0')).arg(minute,2,10,QChar('0')).arg(second,2,10,QChar('0'));
}

void Widget::on_freshTime()
{
    getSysTime();
    ui->labelCurrentTime->setText(myTime);
}

可以看到每隔一秒会刷新myTime变量，然后用于填充右下角的时间标签来更新系统时间。

（4）接收时间

当勾选接收时间时，会在接收数据前加入当前系统的时间，具体实现如下：

// 分支2：文本显示模式（默认模式）
        else{
            // 如果开启了"接收时间戳"功能，在数据前附加时间戳
            if(timeDisplay)
            {
                // 格式：[时间戳]\n数据（例如：[2023-10-01 12:34:56]\nHello）
                ui->textEditRev->insertPlainText('[' + myTime + ']' + '\n' + readMsg);
            }
            // 不附加时间戳，直接显示原始接收数据
            else{
                ui->textEditRev->insertPlainText(readMsg);
            }
        }

（5）完整代码

// 串口数据接收处理函数：当串口有数据到达时（readyRead信号触发），执行此函数
void Widget::on_serialData_readyRead()
{
    // 读取串口接收缓冲区中的所有数据，存储到readMsg（QByteArray类型，字节数组）
    readMsg = serialPort->readAll();

    // 仅当接收的数据不为空时，进行后续处理
    if(readMsg != NULL)
    {
        // 如果勾选了"自动换行"，在接收数据后附加回车换行符（优化显示格式）
        if(ui->checkBoxSwitchLine->isChecked())
            readMsg += "\r\n";

        // 分支1：如果勾选了"十六进制显示"（HEX显示）
        if(ui->checkBoxHexDisplay->isChecked())
        {
            // 1. 获取接收区当前已显示的文本，转换为UTF-8编码的字节数组
            QByteArray tmpArryHex = ui->textEditRev->toPlainText().toUtf8();
            // 2. 将新接收的字节数组转换为十六进制字符串（大写），并拼接到历史数据后
            //    例如：收到字节0xAA、0xBB，会转为"AA BB"（实际实现中可能无空格，根据需求调整）
            QByteArray tmpHexString = tmpArryHex + readMsg.toUtf8().toHex().toUpper();
            // 3. 将拼接后的十六进制字符串显示到接收区
            ui->textEditRev->setText(QString::fromUtf8(tmpHexString));
        }
        // 分支2：文本显示模式（默认模式）
        else{
            // 如果开启了"接收时间戳"功能，在数据前附加时间戳
            if(timeDisplay)
            {
                // 格式：[时间戳]\n数据（例如：[2023-10-01 12:34:56]\nHello）
                ui->textEditRev->insertPlainText('[' + myTime + ']' + '\n' + readMsg);
            }
            // 不附加时间戳，直接显示原始接收数据
            else{
                ui->textEditRev->insertPlainText(readMsg);
            }
        }

        // 累加接收的总字节数（readMsg.size()返回当前接收数据的字节长度）
        readCntTotal += readMsg.size();
        // 更新接收计数标签，显示累计接收字节数
        ui->labelRevCnt->setText("Received:" + QString::number(readCntTotal));

        // 将光标移动到接收区末尾，方便查看最新数据
        ui->textEditRev->moveCursor(QTextCursor::End);
        // 确保光标所在区域可见（自动滚动到末尾）
        ui->textEditRev->ensureCursorVisible();
    }

    // 调试日志：输出接收到的原始数据（便于开发时排查问题）
    qDebug()<<"Rev MSG:"<<readMsg;
}

5.定时发送

现象：当勾选定时发送复选框时，串口会每隔lineEditTimeEach文本框内的时间发送一次发送框（lineEditSendContext）内的数据。
因此不难推断，当选中或取消复选框也就会启动或关闭定时器，在主窗口类中有QTimer *timer;成员变量，其绑定了信号与槽，当计时时间到达时会触发数据发送函数on_btnSendContext_clicked。

connect(timer,&QTimer::timeout,this,&Widget::on_btnSendContext_clicked);

以下为定时发送复选框的槽函数：

void Widget::on_checkBoxSendInTime_clicked(bool checked)
{
    if(checked)//如果选中复选框
    {
        timer->start(ui->lineEditTimeEach->text().toInt());//按照文本框内的时间启动定时器
        ui->lineEditTimeEach->setEnabled(false);//定时时间文本框无效
        ui->lineEditSendContext->setEnabled(false);//发送数据文本框无效
    }
    else{//如果取消复选框
        timer->stop();//停止定时器
        ui->lineEditTimeEach->setEnabled(true);
        ui->lineEditSendContext->setEnabled(true);
    }
}

6.多文本区

（1）快捷指令发送

首先我们来看一下多文本区域复选框、指令编辑框、发送按钮的命名，代码实现会利用命名特性：

从上图可以看到复选框命名为checkBox_N、指令编辑框命名为lineEdit_N、按钮命名为pushButton_N，我们可以使用QString btnName = QString("pushButton_%1").arg(i); QPushButton *btn = findChild<QPushButton *>(btnName);来获取到每一个控件的指针。

• 在主窗口中，有三个成员变量QList<QPushButton *> buttons; QList<QLineEdit *> lineEdits; QList<QCheckBox *> checkBoxs;分别用于存储操作各个控件的指针。
• 在析构函数中，有如下代码来保存各个指针到列表中，同时绑定各个按钮的信号与槽

 for(int i = 1;i <= 9;i++)
    {
        QString btnName = QString("pushButton_%1").arg(i);//组包按钮名字
        QPushButton *btn = findChild<QPushButton *>(btnName);//通过按钮名字找到控件指针
        if(btn)
        {
            btn->setProperty("btnID",i);//给按钮增加一个属性i为当前按钮序号，后续通过该属性找到对应的复选框和指令编辑框
            buttons.append(btn);//将按钮加入到列表中
            connect(btn,SIGNAL(clicked()),this,SLOT(on_command_button_clicked()));//绑定信号与槽
        }
        QString lineEditName = QString("lineEdit_%1").arg(i);
        QLineEdit *lineEdit = findChild<QLineEdit *>(lineEditName);
        lineEdits.append(lineEdit);
        QString checkBoxName = QString("checkBox_%1").arg(i);
        QCheckBox *checkBox = findChild<QCheckBox *>(checkBoxName);
        checkBoxs.append(checkBox);
    }

在看槽函数之前，需要了解一个函数sender():

作用：这是 QObject 类提供的一个成员函数，返回发送当前信号的对象指针（类型为 QObject*）。

例如：当点击一个按钮时，按钮会发送 clicked() 信号，若该信号关联到某个槽函数，则在槽函数中调用 sender()，会返回这个按钮的指针。
在了解了sender函数的用法后，接下来看看槽函数：

void Widget::on_command_button_clicked()
{
    QPushButton *btn = qobject_cast<QPushButton *>(sender());//得到触发槽函数的按钮
    if(btn)
    {
        int ID = btn->property("btnID").toInt();//根据之前添加的属性拿到按钮的序号
        QString checkBoxName = QString("checkBox_%1").arg(ID);//组包得到复选框的名名字
        QCheckBox *checkBox = findChild<QCheckBox *>(checkBoxName);//根据名字拿到操作复选框的指针
        if(checkBox)
            ui->checkBoxHexSend->setChecked(checkBox->isChecked());//如果复选框被选中，则选中HEX发送复选框
        QString lineEditName = QString("lineEdit_%1").arg(ID);//拿到指令编辑文本框的名字
        QLineEdit *lineEdit = findChild<QLineEdit *>(lineEditName);//拿到操作指针
        if(lineEdit )
            if(lineEdit->text().size() <= 0)
                return;//如果文本框内没有内容，则直接返回
        ui->lineEditSendContext->setText(lineEdit->text());//将文本框内容复制到发送指令的文本框中
        on_btnSendContext_clicked();//调用发送指令槽函数

    }
}

总体而言，在多文本区中的发送指令功能，其实是调用了on_btnSendContext_clicked槽函数。

（2）循环发送

现象：在打开串口的前提下，当选中循环发送复选框，会以spinBox内设置的时间为间隔循环发送指令框中的内容（从第一个开始，到最后一个有内容的指令框截至）。

例如，在上图情况下会循环发送1-7文本框中的内容。我们来看具体实现：

1. 定时器的创建与信号与槽的绑定

btnCtrlTimer = new QTimer(this);//btnCtrlTime是主窗口类中专门处理循环发送的定时器
connect(btnCtrlTimer,&QTimer::timeout,this,&Widget::btnTimeHandler);//绑定信号与槽

2. 槽函数

void Widget::btnTimeHandler()//循环发送计时器的超时函数
{
    qDebug()<<"Handler"<<checkValidTextsNum();//获取有效文本框的数量，对应上图情况时，返回值为7
    if(btnIndex < checkValidTextsNum())//确保btnIndex处于合理的范围
    //btnIndex为成员变量，用于保存当前遍历的指令序号
    {
        QPushButton *btnTmp = buttons[btnIndex];//得到操作发送按钮的指针
        emit btnTmp->clicked();//手动触发点击信号
        btnIndex++;//切换到下一个指令
    }
    else{//此分支若写成btnIndex = 0；会当上面if分支不满足时，会在一次超时时间内什么都没有发送，因此在该分支内手动发送一次。
        btnIndex = 1;//提前切换到buttons[0]后的下一个按钮
        //以下代码为手动发送buttons[0]中的指令
        QString checkBoxName = QString("checkBox_1");
        QCheckBox *checkBox = findChild<QCheckBox *>(checkBoxName);
        if(checkBox)
            ui->checkBoxHexSend->setChecked(checkBox->isChecked());
        QString lineEditName = QString("lineEdit_1");
        QLineEdit *lineEdit = findChild<QLineEdit *>(lineEditName);
        ui->lineEditSendContext->setText(lineEdit->text());
        on_btnSendContext_clicked();
    }
}

（3）checkValidTextsNum获取有效指令数

int Widget::checkValidTextsNum()
{
    int num = 0;//保存当前有效的指令数
    for(int i = 1;i <= 9;i++)
    {
        QString lineEditName = QString("lineEdit_%1").arg(i);//得到指令框名字
        QLineEdit *lineEdit = findChild<QLineEdit *>(lineEditName);//得到指令框操作指针
        if (!lineEdit) {//若没找到（此情况不会产生）
            qWarning() << "控件" << lineEditName << "未找到！";
            return num;  // 控件不存在视为“无效”，返回当前计数
        }
        if(lineEdit->text().isEmpty())//如果指令框没有内容则返回有效指令数
            return num;
        num++;
    }
    return num;
}

（4）循环发送复选框

与定时发送逻辑相似，当选中复选框时启动定时器，当取消时停止定时器。

void Widget::on_checkBox_Send_clicked(bool checked)
{
    if(checked)
    {
        btnIndex = 0;
        btnCtrlTimer->start(ui->spinBox->text().toUInt());
        ui->spinBox->setEnabled(false);
    }
    else{
        btnCtrlTimer->stop();
        ui->spinBox->setEnabled(true);
    }
}

五、可执行文件与源代码获取

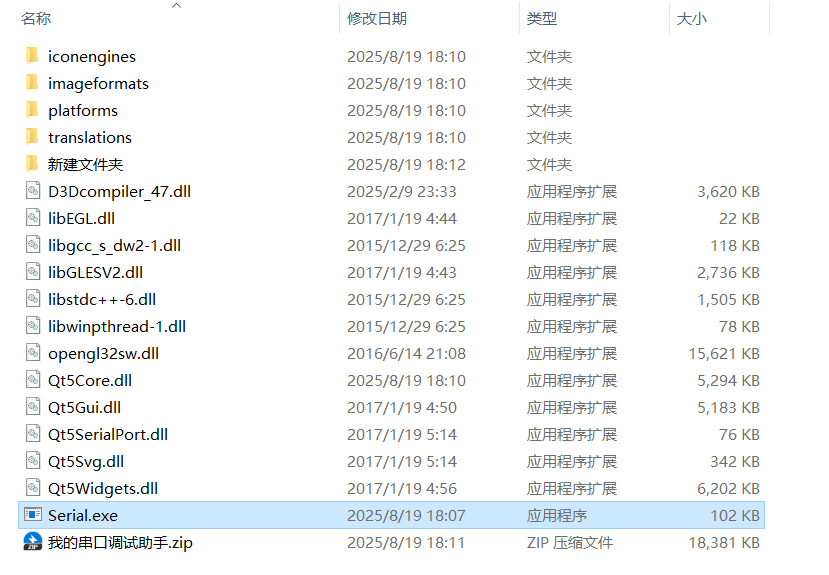

1.可执行文件

该可执行文件已在不同电脑测试，直接双击.exe文件即可执行。

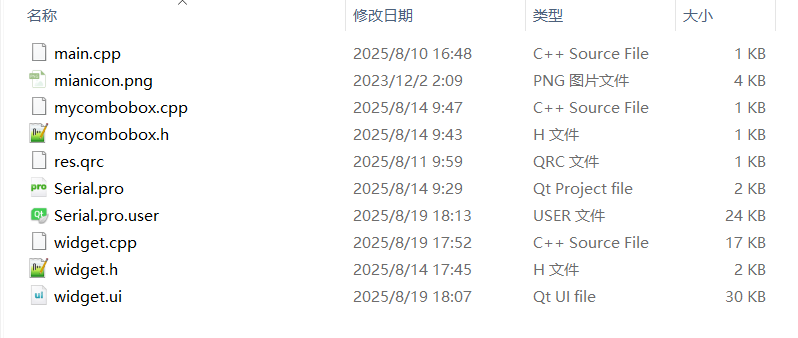

2.源代码

3.百度网盘链接

通过网盘分享的文件：串口调试助手
链接: https://pan.baidu.com/s/1zxzOJqdtMPsIK6xssyM_Yw 提取码: dnu5

六、总结

本项目基于 QT 框架实现了一款功能完善的串口调试助手，涵盖串口搜索、参数配置、数据收发等核心功能，还支持十六进制转换、定时发送、多指令循环发送等扩展功能。
开发过程中，通过 QSerialPort 与 QSerialPortInfo 类实现串口通信底层逻辑，利用布局管理器构建清晰的界面结构，将界面分为显示区、交互区和状态栏，提升了用户体验。
在功能实现上，重点解决了十六进制与文本格式转换、多控件信号处理、定时器精准控制等问题，通过动态获取控件指针实现了多指令快捷发送功能。
该项目不仅巩固了 QT 信号与槽、布局管理等基础知识，还提供了硬件调试工具开发的实践经验，为后续同类项目开发奠定了基础。
