🌐 OSPF 协议全解析：从链路状态到 ECMP 负载均衡

作者：To be number wan

---

📌 一、为什么我们需要 OSPF？

在动态路由协议家族中，RIP（Routing Information Protocol） 虽然简单，但受限于最大跳数 15、慢收敛、不支持 VLSM 等缺陷，早已无法满足现代企业网需求。

于是，OSPF（Open Shortest Path First） 应运而生——它是一种基于链路状态的内部网关协议（IGP），具备快速收敛、无环路、支持大规模网络等优势，成为中大型自治系统（AS）的首选路由协议。

今天，我们就通过一个小型网络拓扑，深入剖析 OSPF 的工作机制，并揭示那些教科书上常被忽略的高阶细节。

---

🔧 二、模拟拓扑：一个典型的 OSPF 自治系统

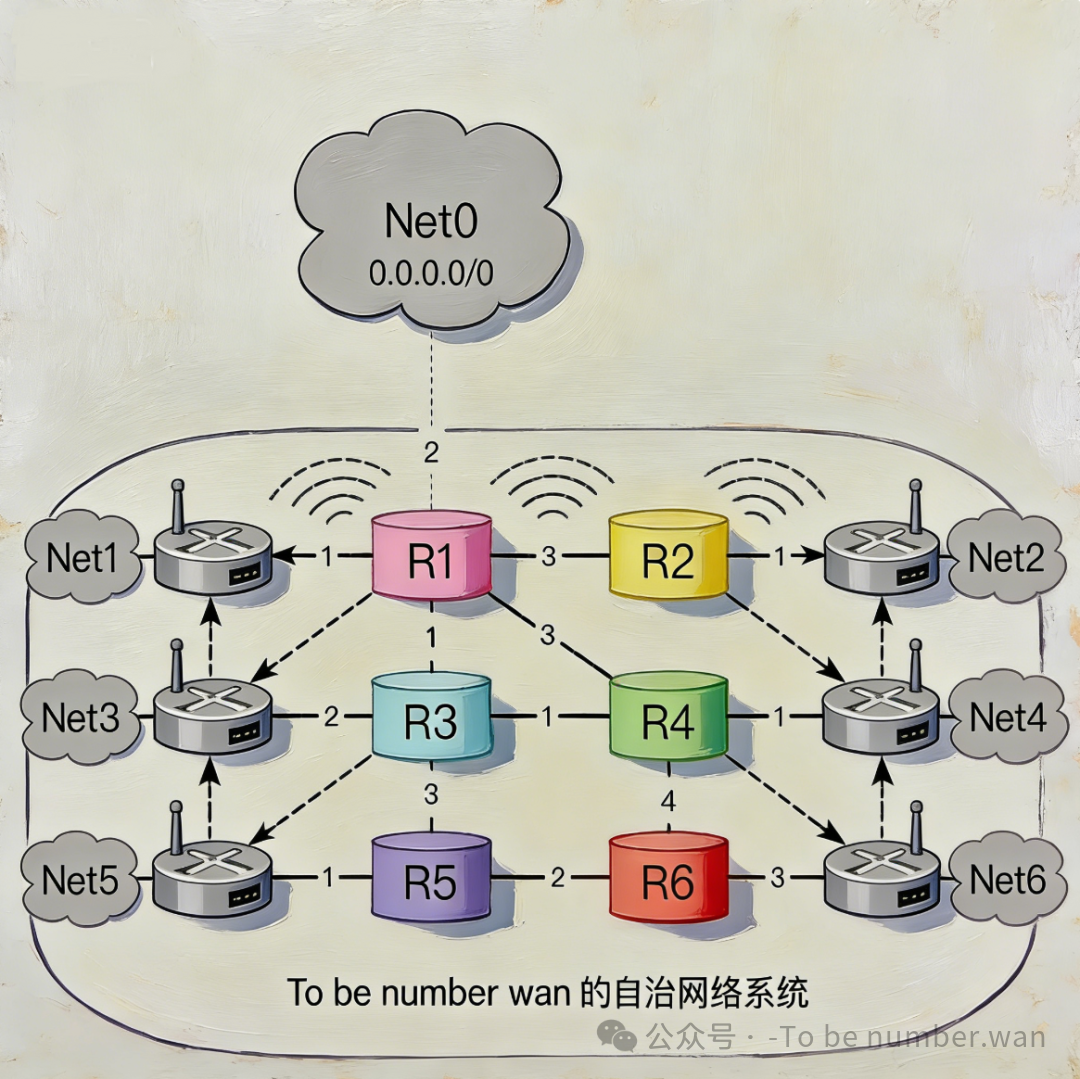

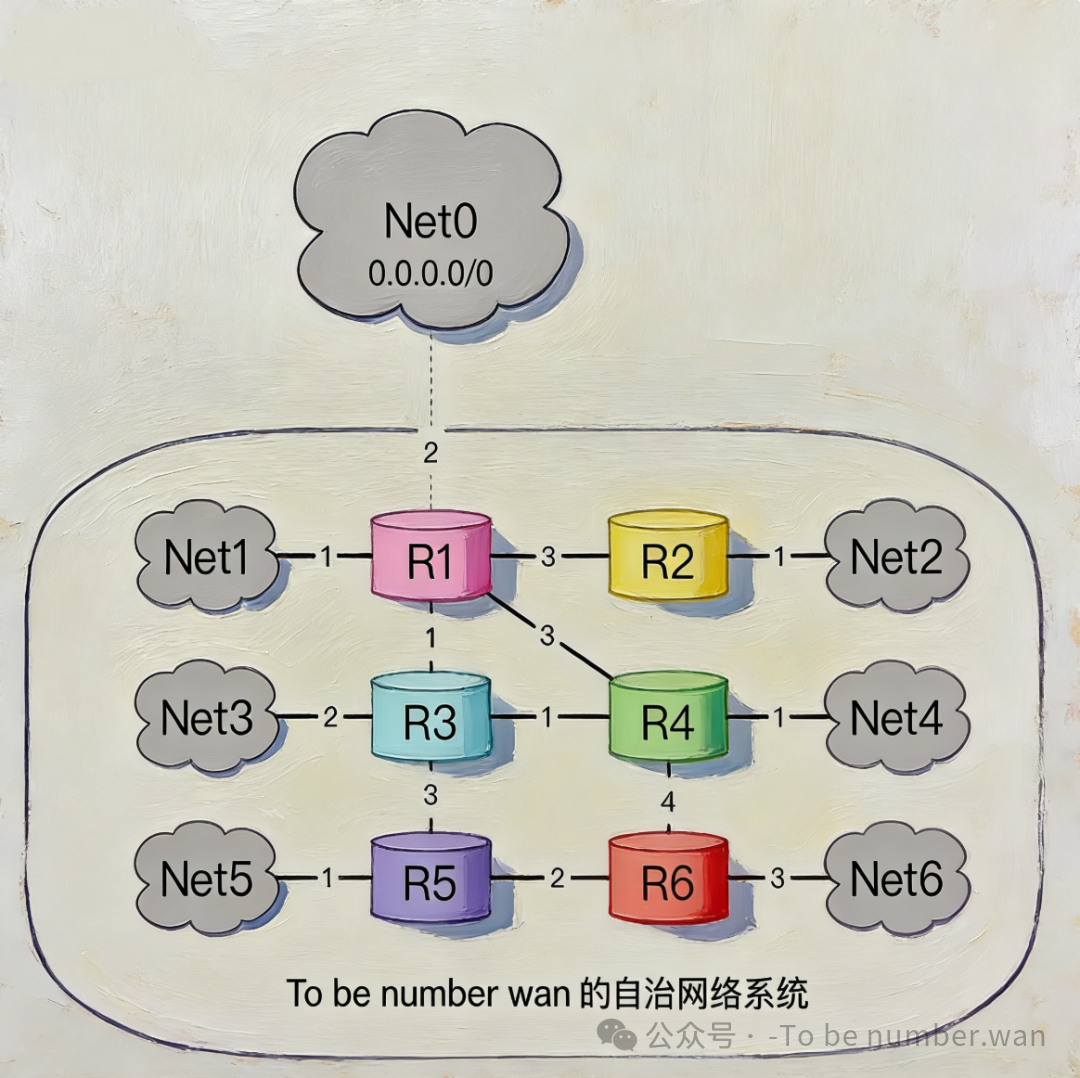

我们构建如下网络（所有设备位于 OSPF Area 0）：

数字表示链路 Cost（注意：可双向不同）

• NetX 表示直连子网（如 192.168.1.0/24）

• 所有路由器运行 OSPF，自动学习全网路由

---

🔄 三、OSPF 工作全流程（五步走）

Step 1️⃣：邻居发现（Hello 报文）

• 每台路由器周期性（默认 10 秒）向 224.0.0.5 发送 Hello 报文

• 条件匹配（相同 Area ID、认证、Hello/Dead Interval）后建立邻接关系

• 在广播网络中选举 DR（指定路由器） 和 BDR（备份 DR），减少 LSA 泛洪

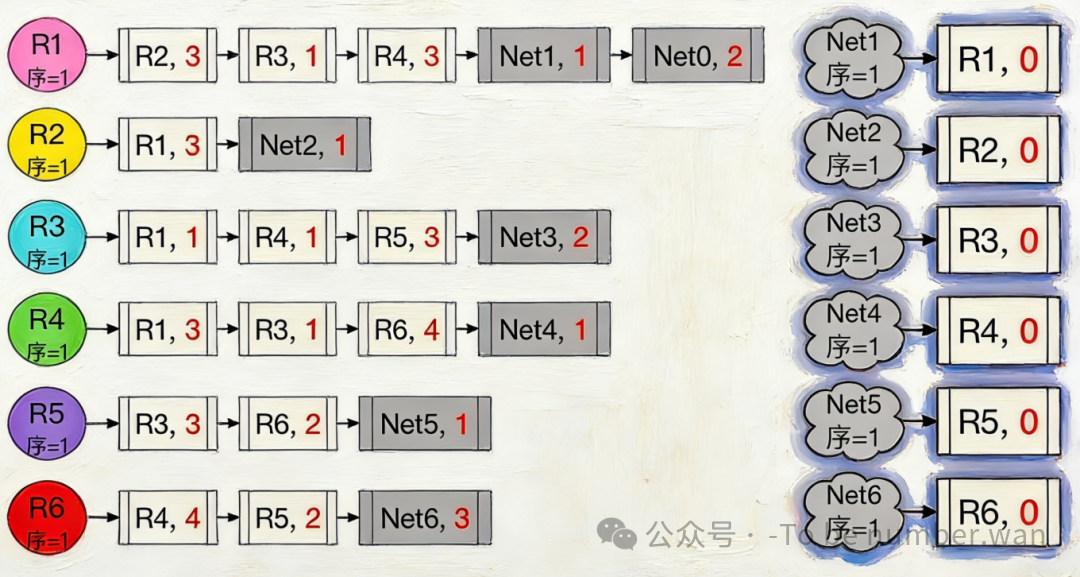

Step 2️⃣：同步链路状态数据库（LSDB）

• 邻居间交换 LSA（Link-State Advertisement）

• 每个 LSA 包含：

  • LSI（Link-State ID）：唯一标识描述对象（如 Router ID 或网络地址）

  • 序列号（32 位）：越大表示越新（范围 0x80000001 → 0x7FFFFFFF）

  • 老化时间（Age）：防止旧 LSA 残留

• 最终，区域内所有路由器拥有完全一致的 LSDB

✅ LSDB = 全局网络拓扑地图

Step 3️⃣：运行 SPF 算法，构建最短路径树

• 每台路由器以自己为根，运行 改进版 Dijkstra 算法

• 关键改进：

  • 不仅找一条最短路径，而是保留所有等价最短路径（ECMP）

  • 支持增量 SPF（iSPF）：局部拓扑变化时只重算受影响部分

🎯 示例：R5 到 Net4 的路径选择

路径	Cost 计算	是否最优
R5 → R3 → R4 → Net4	1 + 1 + 1 = 3	✅ 是
R5 → R6 → R4 → Net4	1 + 1 + 1 = 3	✅ 是（ECMP！）

→ R5 将两条路径都加入路由表，实现负载均衡

Step 4️⃣：生成路由表

• 直连网络的 Cost 视为 0（如 R1 到 Net1）

• 非直连网络：Cost = 到目标路由器的 Cost + 0

• 支持 VLSM 和 CIDR，可精确匹配子网掩码

Step 5️⃣：动态维护与收敛

• 链路故障？立即触发 LSA 更新

• 新链路加入？泛洪新 LSA

• 收敛速度：秒级（远快于 RIP 的分钟级）

---

⚙️ 四、你必须知道的 OSPF 高阶特性

1. 链路代价（Cost）的精细控制

• 默认公式：

  参考带宽（）接口带宽

• 问题：1G/10G 链路 Cost 均为 1 → 无法区分

• 解决方案：提高参考带宽

  router ospf 1
   auto-cost reference-bandwidth 10000  # 10 Gbps


2. 链路代价可非对称

• R3 → R4 Cost = 5，R4 → R3 Cost = 2 → 完全合法！

• 应用于流量工程：上行走高速链路，下行走低成本链路

3. 等价多路径（ECMP）负载均衡

• 默认支持最多 4 条等价路径

• 流量按源/目的 IP 哈希分配，避免单流乱序

4. 安全鉴别机制

• 支持 MD5 或 SHA 认证

• 防止伪造 LSA 导致路由劫持

5. LSA 序号机制保障一致性

• 每次 LSA 更新，序列号递增

• 路由器只接受序号更大的 LSA

• 避免旧信息覆盖新状态

6. 完全支持 VLSM 与 CIDR

• 可宣告 192.168.1.0/26、192.168.1.64/27 等不同掩码子网

• ABR 可汇总为 192.168.1.0/24 减少路由表规模

---

🆚 五、OSPF vs RIP：一场代际对决

特性	OSPF	RIP
算法类型	链路状态	距离矢量
最大跳数	无限制	15 跳
收敛速度	秒级	分钟级
路由更新	触发式 + 快速泛洪	每 30 秒全表广播
带宽消耗	低（仅变化时更新）	高（周期性广播）
支持 VLSM/CIDR	✅ 是	❌ RIPv1 否
环路风险	无（SPF 保证）	有（需水平分割等抑制）
适用场景	中大型企业网	小型实验室/家庭网

💡 结论：RIP 适合教学演示，OSPF 才是生产环境的王者。

---

📚 六、核心术语速查表

缩写	全称	作用
LSA	Link-State Advertisement	描述一条链路状态的“消息单元”
LSDB	Link-State Database	存储所有 LSA，代表区域拓扑
LSI	Link-State ID	LSA 中标识对象的字段（如 Router ID）
DR/BDR	Designated Router / Backup DR	广播网络中减少 LSA 泛洪
ECMP	Equal-Cost Multi-Path	等价多路径负载均衡
SPF	Shortest Path First	Dijkstra 算法在 OSPF 中的实现

---

🧠 七、总结：OSPF 的设计哲学

OSPF 的核心思想是：

“让每台路由器都拥有全局视野，独立决策，协同工作。”

它不是简单地“听邻居说怎么走”，而是：

• 主动收集全网拓扑（LSDB）

• 运行智能算法（SPF）

• 动态适应变化（快速收敛）

• 保障安全与效率（认证 + ECMP + VLSM）

这正是现代分布式系统设计的典范。

---

📝 八、给自己的复习清单

✅ 掌握 Cost 计算与参考带宽调整
✅ 理解 LSA 序号与老化机制
✅ 能解释 ECMP 如何实现负载均衡
✅ 熟悉 Hello、DD、LSU、LSAck 四类报文
✅ 能对比 OSPF 与 RIP 的本质差异
✅ 知道如何配置 MD5 认证与区域划分

---
