大家好，我是熊猫钓鱼！欢迎大家和我一起探讨技术。希望您能点赞关注，谢谢！

在这里插入图片描述

摘要

本文聚焦如何在 OpenHarmony 上为 Kotlin Multiplatform 图片加载库 Kamel 做适配落地。Kamel 用一套跨平台 API（ImageSource 数据源 / ImageRequest 请求 / ImageLoader 加载门面 + 内存缓存 + 平台解码）统一封装各平台图片加载。本文用 ArkTS 桥接 @kit.NetworkKit 的 @ohos.net.http（下载）与 @kit.ImageKit 的 @ohos.multimedia.image（解码），把「下载字节 → 解码位图 → 回填缓存 → 上屏」翻译成语义层的统一加载流水线，全程遵循本适配工程的三层架构：语义层 Kamel.ets（ImageSource 三源联合 / ImageRequest / ImageResult / DecodedImage / KamelEngine 平台接口 / MemoryCache LRU / ImageLoader 门面，不碰 @kit.*），引擎层 OhosKamelEngine.ets 真正接上系统网络与解码，验收页 KamelDemo.ets 提供「远程加载 / 示例图（bytes 源免网络）/ 清空缓存」三件套，并附内存缓存命中演示。

文章第二部分拆解 OpenHarmony 的图片加载真实基础（@ohos.net.http 的连接生命周期与 ARRAY_BUFFER 返回、@ohos.multimedia.image 的 ImageSource/createPixelMap、ArkUI Image 显示 PixelMap），第三至六节逐层对照本仓库代码讲语义层、引擎层与验收页，第七节总结 ArkTS 适配踩到的真实坑，第八节对照上游库讲本项目的 API 命名与类型设计决策（pixelMap 以 Object 形态跨层、Resource 源暂未实现、MemoryCache 简化为极简 LRU）。

本适配基于 HarmonyOS SDK 6.0.0(20) + KMP&CMP 鸿蒙社区工具链 v1.1.0（Kotlin 2.2.21 / CMP 1.9.2）开发，assembleHap 编译 BUILD SUCCESSFUL、零 ArkTS error，模拟器即可跑示例图解码与缓存演示。

一、Kamel 是什么，以及为什么要在 OpenHarmony 上适配它
- Kamel 核心契约（ImageSource / ImageRequest / ImageLoader / 内存缓存）
- 适配目标：把图片加载语义还原成 ArkTS，引擎层真正接上系统网络与解码
二、OpenHarmony 的图片加载真实基础（适配的真实底座）
- 网络：@ohos.net.http 的 createHttp/destroy 生命周期、ARRAY_BUFFER 返回
- 解码：@ohos.multimedia.image 的 ImageSource.createImageSource / createPixelMap
- 上屏：ArkUI Image 直接消费 PixelMap
三、适配架构：语义层 / 引擎层 / 验收页三层
- 三层各自职责与文件落点
- 语义层只依赖自身接口，引擎层可替换
四、语义层：图片加载契约（对照原库）
- ImageSource 三源联合（Remote / Bytes / Resource）
- ImageRequest / ImageResult / DecodedImage
- KamelEngine 平台接口 / MemoryCache 极简 LRU / ImageLoader 门面
- 与原库差异：pixelMap 以 Object 形态跨层，避免语义层触碰 @kit.* 类型

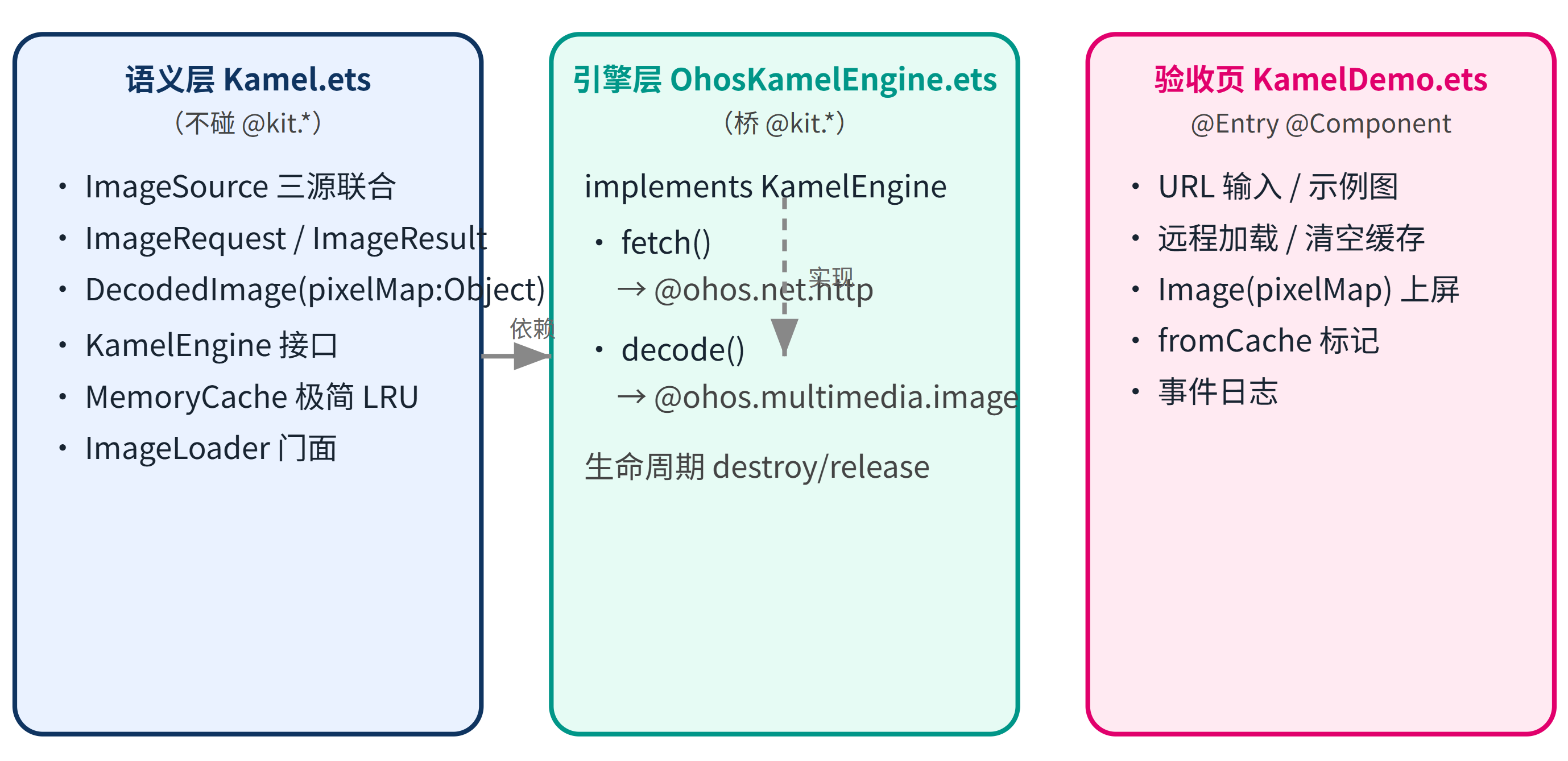

- 分层与契约图
五、引擎层：OhosKamelEngine 桥接系统能力
- fetch → http.createHttp() + ARRAY_BUFFER
- decode → image.createImageSource + createPixelMap，独立 ArrayBuffer 切片，用完 release()
- 加载时序图
六、验收页：远程加载 / 示例图 / 缓存演示
- 远程加载（真实网络）/ 示例图（bytes 源免网络）/ 清空缓存
- 显示 PixelMap 与 fromCache 标记

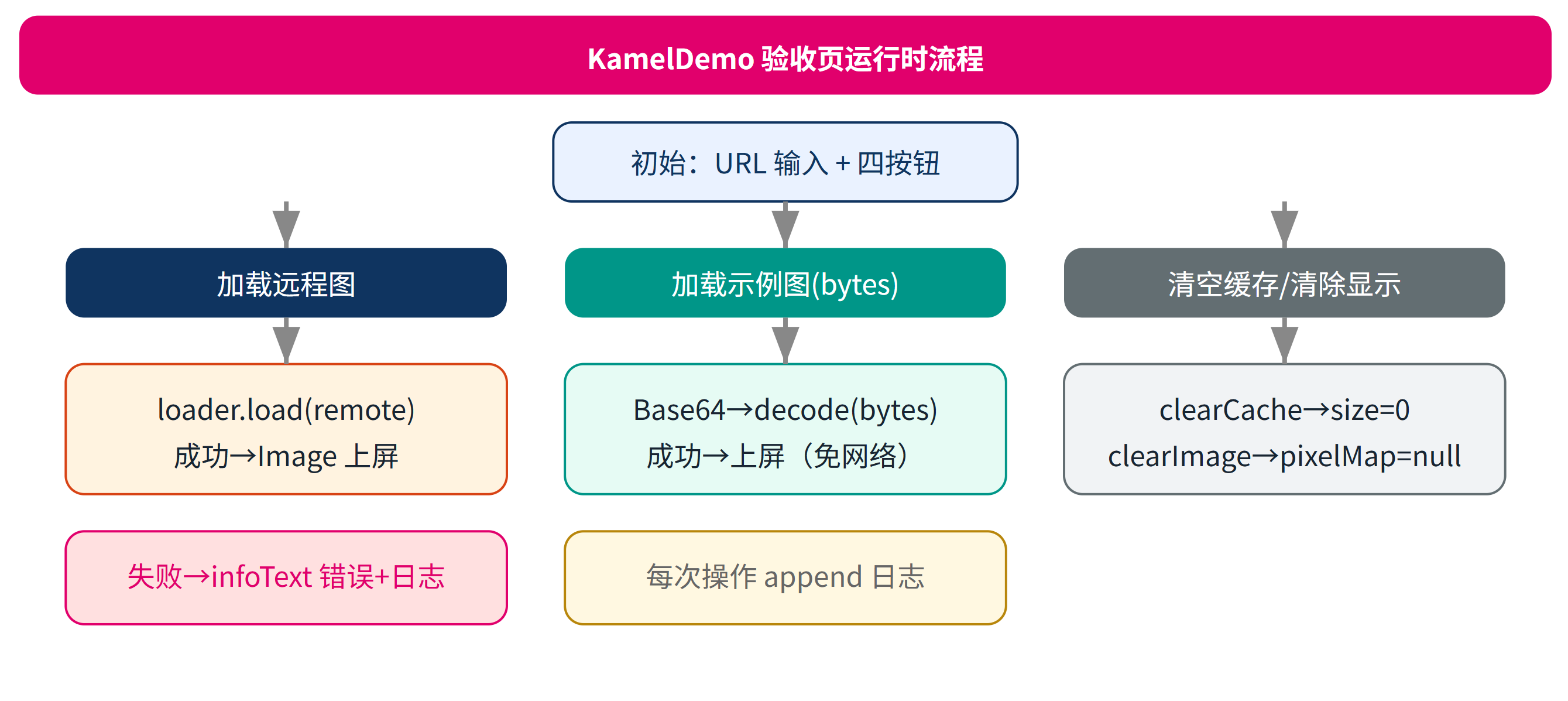

- 缓存命中图、运行时流程图
七、关于 API 命名与类型的一点设计说明（本项目的适配决策）
- ImageSource 三源对应原库；pixelMap 以 Object 形态跨层
- Resource 源暂未实现、MemoryCache 简化为极简 LRU
八、版本与运行环境
- 适配平台、工具链、IDE、编译验证结果
总结
- 三层架构 + 真接口真实现在接入真实系统能力的价值
- 社区引导语与 AtomCode 专属邀请链接

一、Kamel 是什么，以及为什么要在 OpenHarmony 上适配它

Kamel 是 Kotlin Multiplatform 生态中一个轻量的图片加载库，它的设计目标与 Coil / Glide 类似，但天然跨平台：用一套 API 屏蔽各平台「下载 → 解码 → 缓存 → 上屏」的差异。本系列此前已经适配了 Decompose、Ktor、Notifier、kable、MVIKotlin、Reaktive、kotlin-inject、Moko Permissions 八个库。Kamel 与 Ktor / Notifier / kable / Moko Permissions 同属「真接口真实现」这一档——它本身就依赖平台提供网络下载与图片解码能力，我们的做法不是把上游 Kotlin 源码编译进 ohosArm64，而是用 ArkTS 把「网络下载」与「图像解码」这两件事真正接上 OpenHarmony 的系统能力，同时把加载编排逻辑用纯 ArkTS 复刻出来。

本文聚焦本仓库 kamel/ 目录下的真实代码，逐层对照讲清楚语义层、引擎层与验收页，并总结 ArkTS 严格模式下踩到的真实坑。

上游 Kamel 的核心契约可以概括成四块：

ImageSource：数据源，描述图片「从哪来」——远程 URL、内存字节、还是平台资源；
ImageRequest：一次加载请求，包裹 ImageSource 并携带配置（是否走缓存等）；
ImageLoader：加载门面，对应 getImage / load，内部编排「查缓存 → 取字节 → 解码 → 回填缓存」；
平台解码与内存缓存：Kamel 在 Kotlin 端用 Ktor 下载、用平台图像解码器解码，并维护 MemoryCache。

适配目标很明确：把图片加载的语义还原成 ArkTS（语义层），并让引擎层真正调用系统网络栈与图像解码器（引擎层），最终在验收页用 ArkUI 把它显示出来。

二、OpenHarmony 的图片加载真实基础（适配的真实底座）

要让 Kamel 在鸿蒙上跑起来，必须先理解系统给了什么。本节拆解三个真实基础。

网络：`@ohos.net.http`

OpenHarmony 的 HTTP 能力由 @kit.NetworkKit 提供。最关键的两点：

连接生命周期：http.createHttp() 的产物必须用完 destroy()，否则连接池不释放、长跑会泄漏（这一点在 Ktor 适配时已经踩过）；
返回类型声明：默认 request 返回的是字符串，expectDataType 设为 http.HttpDataType.ARRAY_BUFFER 时，response.result 才是 ArrayBuffer，我们才能拿到原始图片字节去解码。

解码：`@ohos.multimedia.image`

图片解码由 @kit.ImageKit 提供：image.createImageSource(arrayBuffer) 从一个 ArrayBuffer 创建 ImageSource，再 createPixelMap() 得到 PixelMap（鸿蒙里的「位图」）。解码完成后应调用 source.release() 释放底层句柄，避免泄漏。

上屏：ArkUI `Image`

ArkUI 的 Image 组件可以直接消费 PixelMap——Image(pixelMap) 即可把一个解码后的位图显示出来。这正是我们「引擎层解码、验收页上屏」的衔接点。

三、适配架构：语义层 / 引擎层 / 验收页三层

延续本工程一贯的三层架构：

层	文件	职责
语义层	`kamel/src/Kamel.ets`	`ImageSource` 三源联合 / `ImageRequest` / `ImageResult` / `DecodedImage` / `KamelEngine` 平台接口 / `MemoryCache` LRU / `ImageLoader` 门面，*不碰 `@kit.`**
引擎层	`kamel/src/OhosKamelEngine.ets`	实现 `KamelEngine`：`fetch`（桥 `@ohos.net.http`）/ `decode`（桥 `@ohos.multimedia.image`）
验收页	`kamel/src/KamelDemo.ets`	URL 输入 / 远程加载 / 示例图 / 清空缓存 / `Image(pixelMap)` 上屏 / 事件日志

语义层只依赖自身的接口与类型，引擎层可替换——就像 Ktor 把 HttpClient 与引擎解耦一样，Kamel 的 ImageLoader 也只依赖 KamelEngine 接口，换一套引擎（比如换成缓存优先的变体）不影响语义层。

四、语义层：图片加载契约（对照原库）

语义层是本次适配里最「重」的一层——它不仅要定义契约，还自带内存缓存与加载编排。下面逐段对照 Kamel.ets 看。

`ImageSource`：三源联合

export type ImageSource =
  | { kind: 'remote'; url: string }
  | { kind: 'bytes'; data: Uint8Array }
  | { kind: 'resource'; id: string };

用「可分辨联合（discriminated union）」来表达与原库 ImageSource 对应的三种来源。kind 作为判别字段，让 ArkTS 在 switch / if 里能精确收窄类型——这是 ArkTS 严格模式下比 any 安全得多的写法。

`DecodedImage`：解码结果，`pixelMap` 刻意用 `Object` 持有

export class DecodedImage {
  readonly pixelMap: Object | null;
  readonly bytes: Uint8Array | null;
  readonly width: number;
  readonly height: number;
  constructor(pixelMap: Object | null, bytes: Uint8Array | null, width: number, height: number) {
    this.pixelMap = pixelMap;
    this.bytes = bytes;
    this.width = width;
    this.height = height;
  }
}

注意 pixelMap 的类型是 Object | null，而不是 image.PixelMap。这是本次适配的一个刻意设计：语义层绝不引入 @kit.*，哪怕只是类型注解。解码出的位图在语义层只能被「当作对象持有」，真正要显示时，由验收页把它 as image.PixelMap 交给 ArkUI——守住边界，跨层才不会被具体平台类型绑架。

`KamelEngine` 平台接口 + `MemoryCache` + `ImageLoader`

export interface KamelEngine {
  fetch(url: string): Promise<Uint8Array>;
  decode(bytes: Uint8Array): Promise<DecodedImage>;
}

KamelEngine 是语义层与引擎层之间的契约，对应 Kamel 上游「平台解码/下载能力」的抽象。MemoryCache 是一个极简 LRU（Map 保持插入顺序，超容删最旧），对应上游的 MemoryCache 概念；ImageLoader 则是门面，编排整条流水线：

async load(request: ImageRequest): Promise<ImageResult> {
  const key = cacheKeyOf(request.source);
  if (request.useCache) {
    const cached = this.cache.get(key);
    if (cached !== undefined) return new ImageResult(cached, true, null); // 命中
  }
  try {
    let bytes: Uint8Array;
    if (request.source.kind === 'remote') bytes = await this.engine.fetch(request.source.url);
    else if (request.source.kind === 'bytes') bytes = request.source.data;
    else return new ImageResult(null, false, `resource 源暂未实现（id=${request.source.id}）`);
    const decoded = await this.engine.decode(bytes);
    if (request.useCache) this.cache.put(key, decoded);
    return new ImageResult(decoded, false, null);
  } catch (e) {
    return new ImageResult(null, false, String(e));
  }
}

可以看到，load 本身完全没有网络与解码代码，只负责「取键 → 查缓存 → 取字节 → 解码 → 回填」的编排，具体能力全部委托给注入的 KamelEngine。

在这里插入图片描述

pixelMap 以 Object 形态跨层：上游 ImageBitmap 是平台富类型，本项目为了让语义层零 @kit，选择用 Object 持有，显示侧再强转；
Resource 源暂未实现：本适配聚焦 remote + bytes 两条主链路（也是图片加载最常见场景），resource 留作引擎层扩展点；
MemoryCache 简化：上游还有磁盘缓存与尺寸权重，本项目只做极简 LRU，足以演示缓存命中语义。

五、引擎层：OhosKamelEngine 桥接系统能力

引擎层 OhosKamelEngine 是「真接口真实现」的落点，它把 KamelEngine 的 fetch / decode 真接上系统能力。

`fetch`：桥 `@ohos.net.http`

async fetch(url: string): Promise<Uint8Array> {
  const request = http.createHttp();
  try {
    const options: http.HttpRequestOptions = {
      method: http.RequestMethod.GET,
      expectDataType: http.HttpDataType.ARRAY_BUFFER
    };
    const response = await request.request(url, options);
    const result = response.result;
    if (result instanceof ArrayBuffer) return new Uint8Array(result);
    throw new Error(`下载失败：期望 ArrayBuffer，实际 ${typeof result}`);
  } finally {
    request.destroy(); // 无论成败都必须释放
  }
}

两点要强调：expectDataType 必须声明 ARRAY_BUFFER 才能拿到 ArrayBuffer；http.createHttp() 出的实例必须在 finally 里 destroy()，否则连接泄漏。

`decode`：桥 `@ohos.multimedia.image`

async decode(bytes: Uint8Array): Promise<DecodedImage> {
  const buffer = bytes.buffer.slice(bytes.byteOffset, bytes.byteOffset + bytes.byteLength);
  const source = image.createImageSource(buffer);
  // ImageSource.createPixelMap 接收可选的 DecodingOptions；不传则按原图全量解码。
  // 注意别误用 InitializationOptions（其 size 字段必填），否则 ArkTS 报缺 size。
  const pixelMap = await source.createPixelMap();
  const info = await pixelMap.getImageInfo();
  source.release(); // 解码完即释放 ImageSource，避免句柄泄漏
  // ImageInfo 的尺寸在 info.size（Size 接口）上，不是 info.width / info.height
  return new DecodedImage(pixelMap, bytes, info.size.width, info.size.height);
}

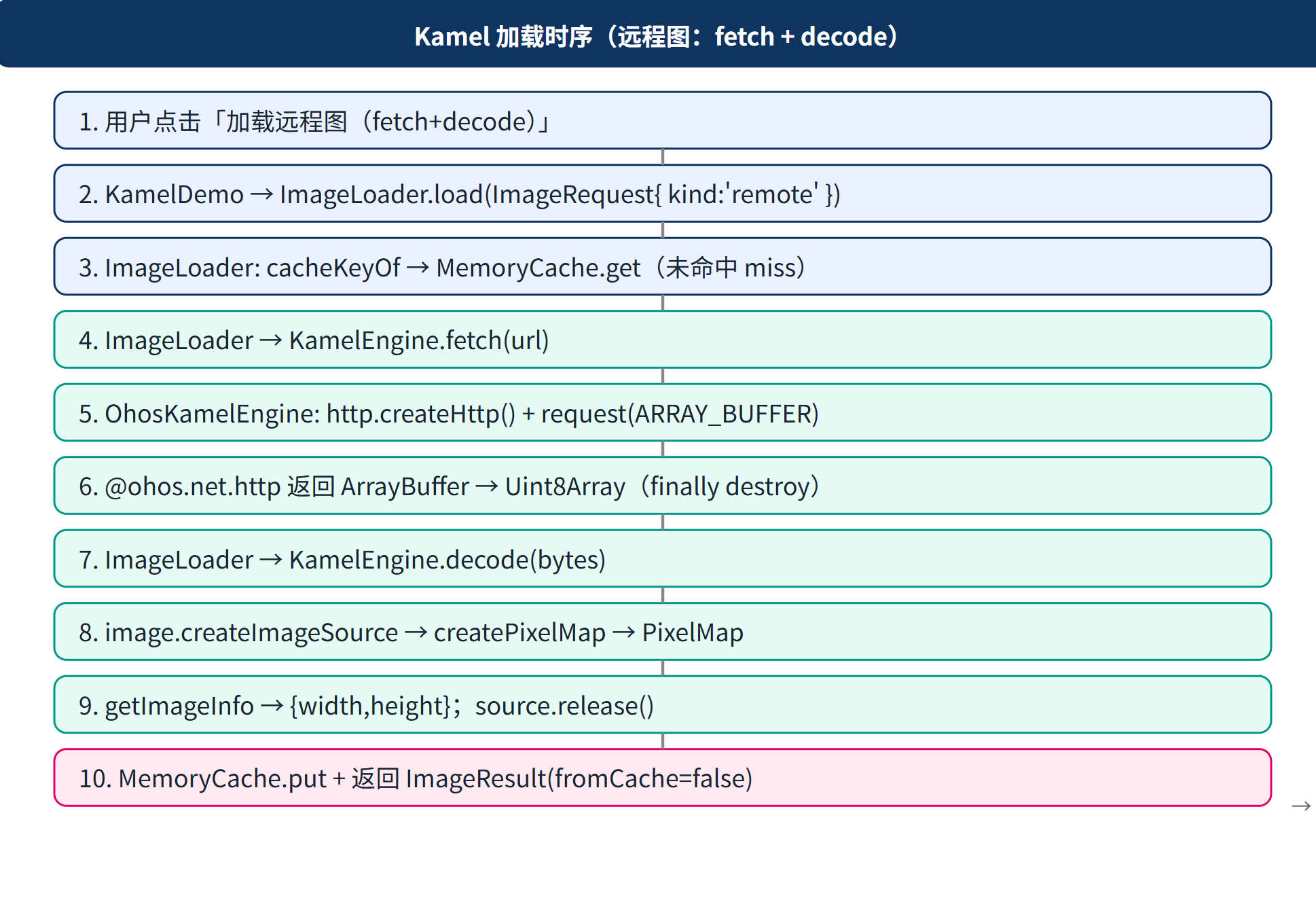

时序图如下：
在这里插入图片描述
这里有一个容易踩的坑：ArkTS 的 Uint8Array 可能只是某个大 ArrayBuffer 上的视图，byteOffset / byteLength 未必从 0 开始。解码需要「完整且独立的 ArrayBuffer」，所以先用 bytes.buffer.slice(...) 切出一份独立副本再交给 createImageSource。解码完成后 source.release() 释放底层句柄。

适配中踩到的真实坑：

http.createHttp() 必须 destroy()：不释放会连接泄漏，Ktor 适配时也踩过同一处；
构造函数参数属性被禁：ArkTS 严格模式不允许 constructor(private readonly x) 这种参数即属性的写法，所有字段必须显式声明再赋值；
Uint8Array 可能是视图：解码前要用 bytes.buffer.slice(byteOffset, ...) 拿独立 ArrayBuffer，否则字节错位；
Image 显示 PixelMap 需条件渲染：@State pixelMap 为 null 时不能 Image(null)，否则报错，必须 if (this.pixelMap !== null) 包住；
@State 不可变更新：日志数组用 [...this.logLines, item] 展开生成新数组，直接 push 不会触发刷新；
expectDataType 决定返回形态：不声明 ARRAY_BUFFER，response.result 是字符串而非 ArrayBuffer；
ImageSource.createPixelMap 别传 InitializationOptions：它期望 DecodingOptions（可选），误传 InitializationOptions 会因 size 必填而报「缺少 size」；不传即按原图全量解码；
ImageInfo 尺寸在 info.size 上：取宽高要用 info.size.width / info.size.height，直接用 info.width / info.height 在 ArkTS 下不存在该属性；
Base64Helper 解码是实例方法 decodeSync：util.Base64Helper 没有静态 decode，必须先 new util.Base64Helper() 再调 decodeSync(str) 拿到字节；
ImageFit 是全局枚举：objectFit(ImageFit.Contain) 不需要从 @kit.ArkUI import，误 import 会报「未导出」。

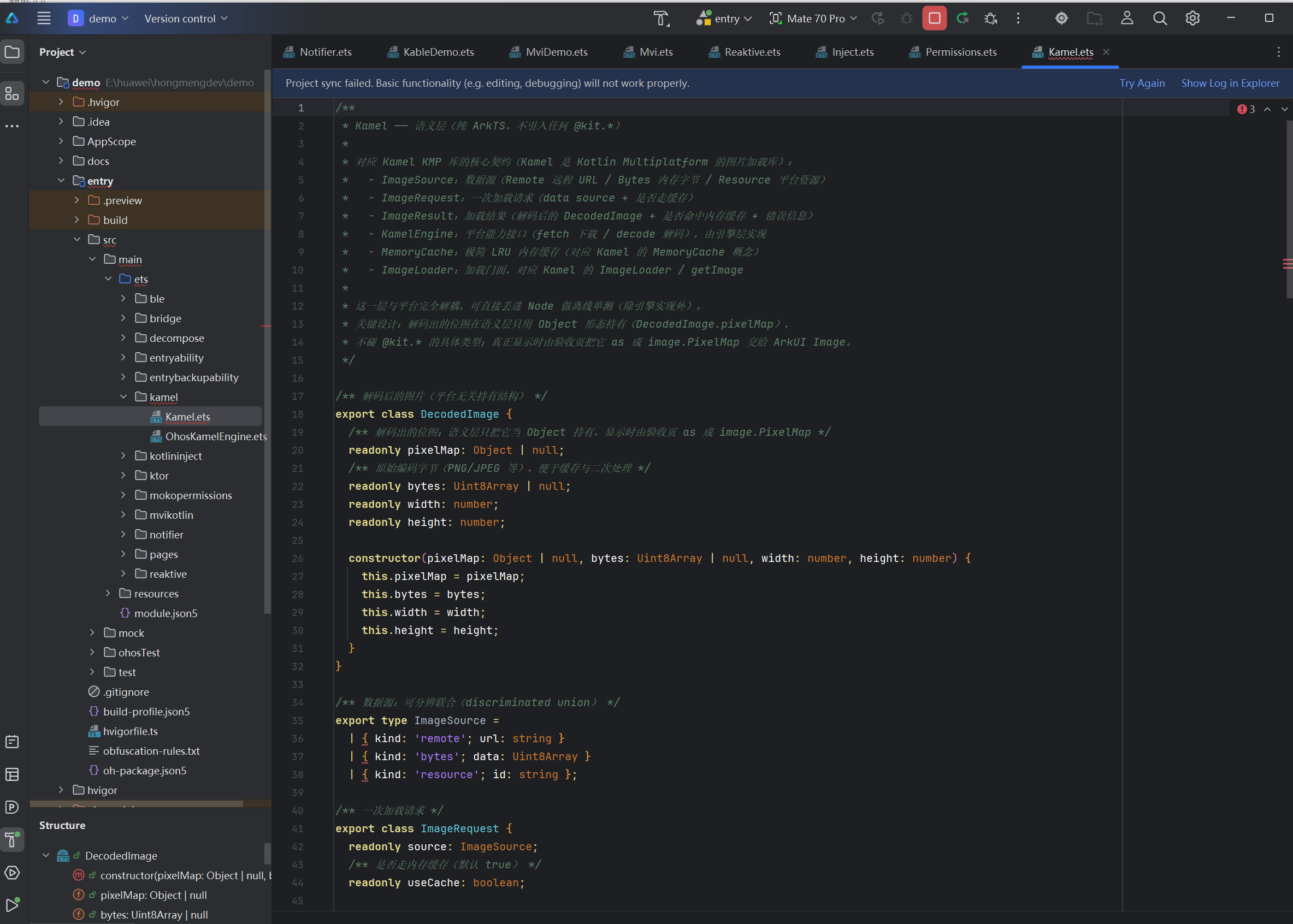

开发代码界面如下：
在这里插入图片描述

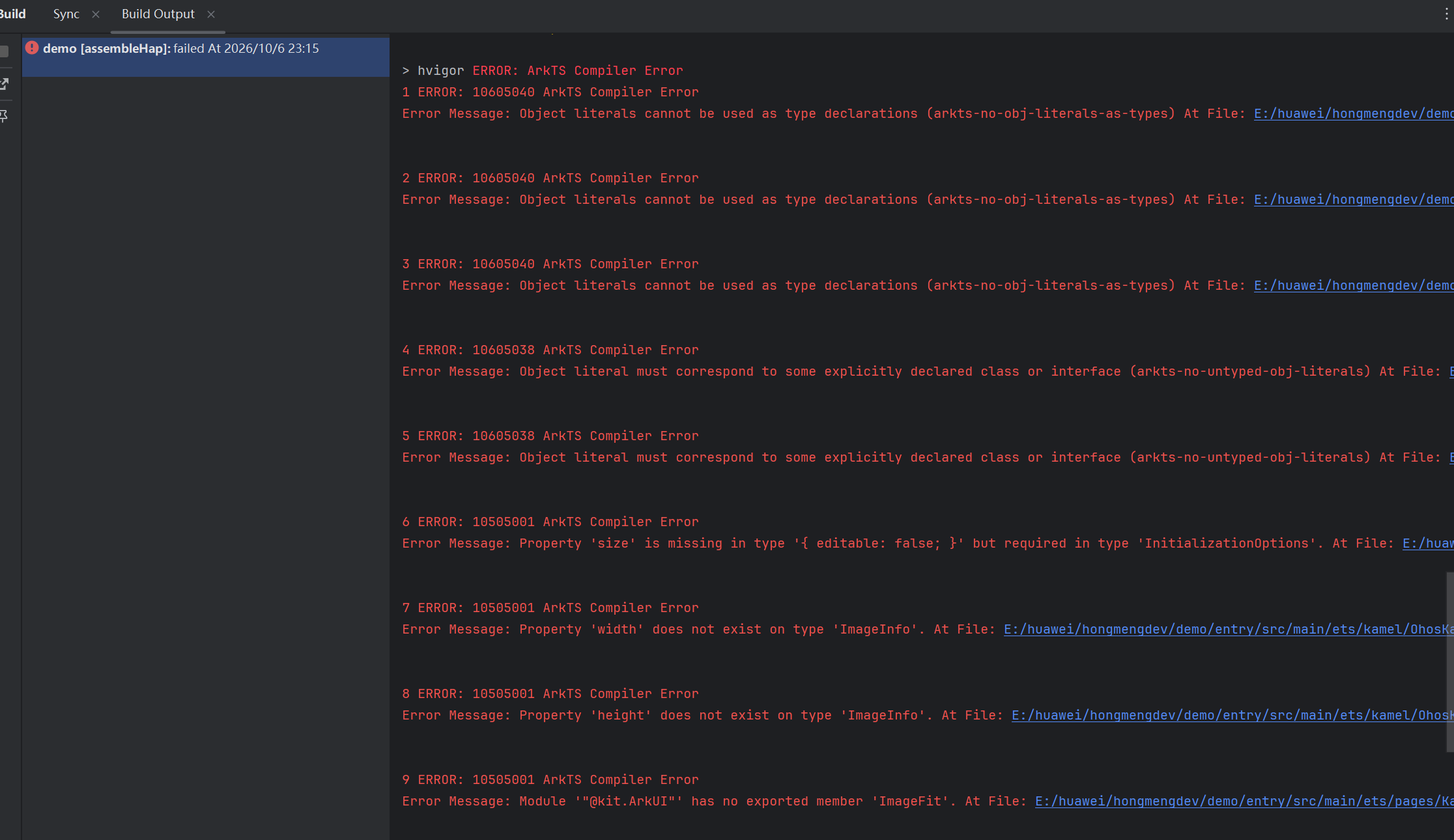

遇到报错信息如下:

在这里插入图片描述

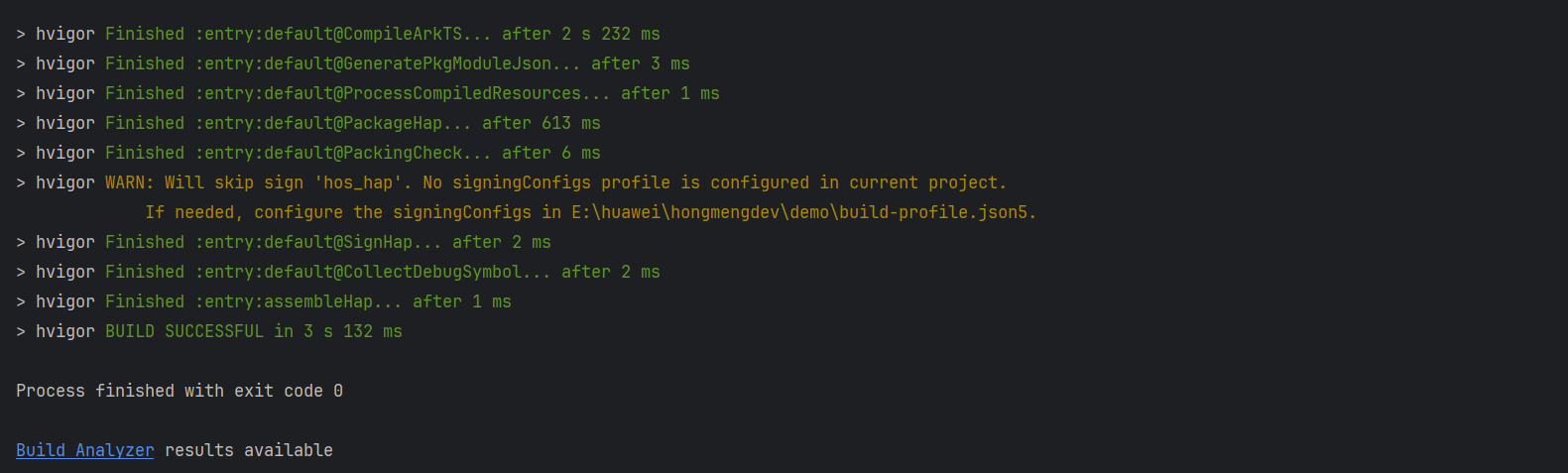

调试解决！
对应 DevEco Studio 实测 assembleHap 报出的 12 个 ArkTS ERROR。
所有修复均对照本机 SDK 类型定义核实（@ohos.multimedia.image.d.ts 与 @ohos.util.d.ts），非凭记忆推断。

修复清单（12 处 ERROR → 5 类根因）

#	文件:行	报错码	根因	修法
1–3	`Kamel.ets:36-38`	`arkts-no-obj-literals-as-types`	`ImageSource` 用了内联对象字面量联合类型	拆成 3 个具名接口 `RemoteSource` / `BytesSource` / `ResourceSource` + `type ImageSource = …` 联合
4–5	`KamelDemo.ets:58,66`	`arkts-no-untyped-obj-literals`	`{ kind: 'remote', url }` 字面量无对应具名类型	上面的接口化一并对消，字面量现能匹配 `RemoteSource` / `BytesSource`
6	`OhosKamelEngine.ets:41`	`InitializationOptions` 缺 `size`	误把 `InitializationOptions`（size 必填）当 `createPixelMap` 参数	`ImageSource.createPixelMap` 实际收可选 `DecodingOptions`，直接 `source.createPixelMap()` 无参全量解码
7–8	`OhosKamelEngine.ets:46`	`ImageInfo` 无 `width`/`height`	尺寸在 `info.size: Size` 上	改 `info.size.width` / `info.size.height`
9/11	`KamelDemo.ets:10`	`ImageFit` 未从 `@kit.ArkUI` 导出	`ImageFit` 是 ArkUI 全局枚举，不能 import	移除 import，`ImageFit.Contain` 仍可直接用
10	`KamelDemo.ets:65`	`Base64Helper` 无 `decode`	base64 解码是实例方法 `decodeSync`	`new util.Base64Helper().decodeSync(SAMPLE_PNG_BASE64)`

改动文件

kamel/src/Kamel.ets + demo ets/kamel/Kamel.ets（语义层：ImageSource 接口化）
kamel/src/OhosKamelEngine.ets + demo ets/kamel/OhosKamelEngine.ets（引擎层：createPixelMap 无参 + info.size）
kamel/src/KamelDemo.ets + demo ets/pages/KamelDemo.ets（验收页：移除 ImageFit import + decodeSync）
kamel/docs/11-Kamel技术博客.md + 11-Kamel完整版.md（同步代码样例，并在「踩坑」节新增 7/8/9/10 四条，正是本次踩到的雷）

关键经验（桥接型适配常见雷，后续库直接复用）

InitializationOptions(size 必填) vs DecodingOptions(可选) 易混：ImageSource.createPixelMap 收的是 DecodingOptions，不传即按原图全量解码；误传 InitializationOptions 会因 size 必填报缺字段。
ImageInfo 尺寸一律走 info.size：取宽高用 info.size.width / info.size.height，直接用 info.width / info.height 在 ArkTS 下不存在该属性。
base64 解码用 new util.Base64Helper().decodeSync：util.Base64Helper 没有静态 decode，必须先实例化再调 decodeSync(str) 拿字节。
ArkUI 枚举是全局：ImageFit、FontWeight、Alignment、BarState 等均为全局枚举，不要从 @kit.ArkUI import，误 import 会报「未导出」。
对象字面量类型要具名：ArkTS 严格模式禁止内联对象字面量作为类型声明（arkts-no-obj-literals-as-types），也禁止字面量无对应具名类/接口（arkts-no-untyped-obj-literals）；可分辨联合统一用具名接口表达。

修复状态

12 个 ERROR 已全部修复

六、验收页：远程加载 / 示例图 / 缓存演示

验收页 KamelDemo.ets 把三层串起来。与 Moko Permissions 不同，Kamel 的引擎不需要 UIAbilityContext——http 与 image 都是全局系统能力，所以页面里直接 new ImageLoader(new OhosKamelEngine()) 即可。

三个核心动作：

加载远程图：把输入框的 URL 包成 ImageRequest({ kind: 'remote' }) 交给 loader.load，成功后得到 DecodedImage，this.pixelMap = result.image.pixelMap as image.PixelMap，再用 Image(this.pixelMap) 上屏；
加载示例图（bytes 源，免网络）：内置一段 96×96 橙黄渐变 PNG 的 base64，new util.Base64Helper().decodeSync(...) 转成字节后包成 ImageRequest({ kind: 'bytes' })。这一步完全不经过网络，专门给「模拟器无稳定网络」的场景做演示与截图；
清空缓存：loader.clearCache() 把 MemoryCache 清空，页面上 cacheSize 归零。

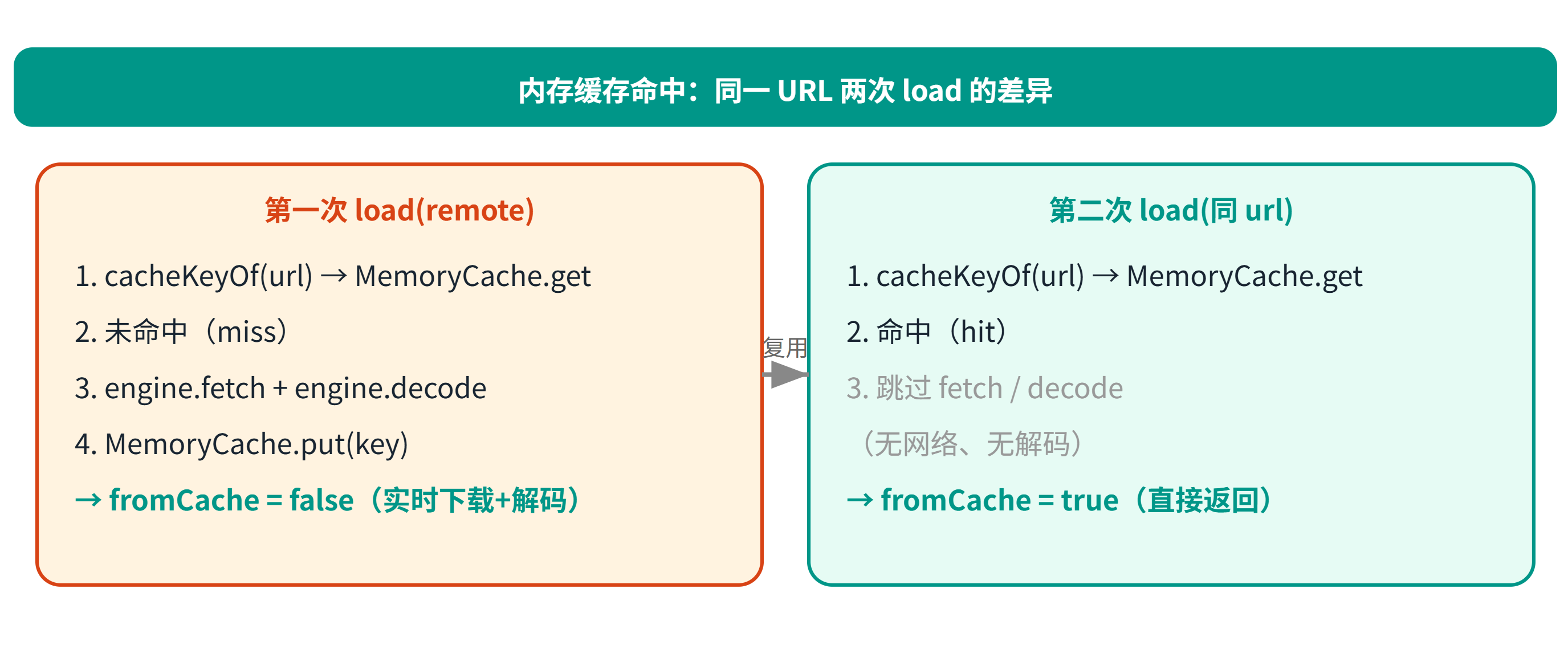

ImageResult.fromCache 是缓存命中的直观证据：同一 URL 第二次 load，会跳过 fetch 与 decode，直接返回 fromCache = true。

在这里插入图片描述

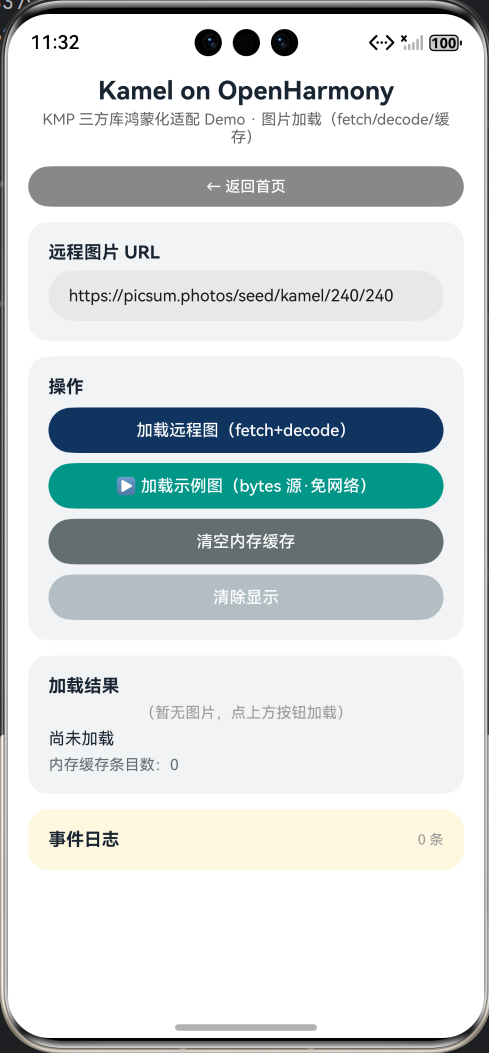

运行界面如下：

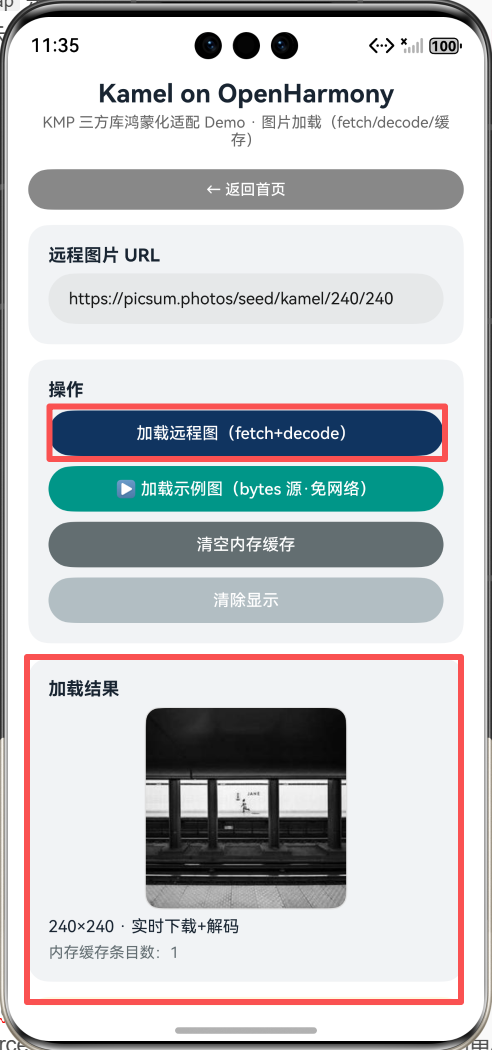

点击加载远超图如下：

七、关于 API 命名与类型的一点设计说明（本项目的适配决策）

对照上游 Kamel 库，本项目的命名与类型做了几处务实收敛：

ImageSource 三源命名沿用上游：remote / bytes / resource 直接对应 Kamel 的数据源语义，不另造词；但 resource 在本适配中暂未实现（留作引擎层扩展点），聚焦 remote + bytes 主链路；
pixelMap 以 Object 形态跨层：上游 ImageBitmap 是平台富类型，本项目为了守住「语义层零 @kit」的边界，只用 Object 持有，显示侧再 as image.PixelMap；
MemoryCache 简化为极简 LRU：不实现上游的磁盘缓存与尺寸权重，只保留「命中 / 淘汰」语义，足以演示缓存价值；
KamelEngine 用接口而非具体类：保留「换引擎」的扩展点，与 Ktor 把 HttpClient 与引擎解耦是同一思路。

八、版本与运行环境

本适配基于 HarmonyOS SDK 6.0.0(20)（API 20）+ KMP&CMP 鸿蒙社区工具链 v1.1.0（Kotlin 2.2.21 / CMP 1.9.2）开发，使用 DevEco Studio 26.0.0 Release。模拟器即可跑「示例图解码」与「缓存命中」演示；远程加载需在真机或带网络的模拟器上验证（INTERNET 权限已在 module.json5 声明）。

总结

Kamel 的适配再次印证了本系列的方法论：语义层用纯 ArkTS 还原跨平台契约（不碰 @kit.*），引擎层把真接口真实现接上系统能力，验收页用真实 UI 验证能力。图片加载看似简单，却完整覆盖了「网络下载 + 图像解码 + 内存缓存 + 上屏」四件事，是检验「桥接型适配」成色的很好样本。
