前言：跨生态开发的新机遇

在移动开发领域，我们总是面临着选择与适配。今天，你的Flutter应用在Android和iOS上跑得正欢，明天可能就需要考虑一个新的平台：HarmonyOS（鸿蒙）。这不是一道选答题，而是很多团队正在面对的现实。

Flutter的优势很明确——写一套代码，就能在两个主要平台上运行，开发体验流畅。而鸿蒙代表的是下一个时代的互联生态，它不仅仅是手机系统，更着眼于未来全场景的体验。将现有的Flutter应用适配到鸿蒙，听起来像是一个“跨界”任务，但它本质上是一次有价值的技术拓展：让产品触达更多用户，也让技术栈覆盖更广。

不过，这条路走起来并不像听起来那么简单。Flutter和鸿蒙，从底层的架构到上层的工具链，都有着各自的设计逻辑。会遇到一些具体的问题：代码如何组织？原有的功能在鸿蒙上如何实现？那些平台特有的能力该怎么调用？更实际的是，从编译打包到上架部署，整个流程都需要重新摸索。
这篇文章想做的，就是把这些我们趟过的路、踩过的坑，清晰地摊开给你看。我们不会只停留在“怎么做”，还会聊到“为什么得这么做”，以及“如果出了问题该往哪想”。这更像是一份实战笔记，源自真实的项目经验，聚焦于那些真正卡住过我们的环节。

无论你是在为一个成熟产品寻找新的落地平台，还是从一开始就希望构建能面向多端的应用，这里的思路和解决方案都能提供直接的参考。理解了两套体系之间的异同，掌握了关键的衔接技术，不仅能完成这次迁移，更能积累起应对未来技术变化的能力。

混合工程结构深度解析

项目目录架构

当Flutter项目集成鸿蒙支持后，典型的项目结构会发生显著变化。以下是经过ohos_flutter插件初始化后的项目结构：

my_flutter_harmony_app/
├── lib/                          # Flutter业务代码（基本不变）
│   ├── main.dart                 # 应用入口
│   ├── force_graph/              # 力导向图组件
│   │   └── force_directed_graph.dart  # 核心力导向图实现
│   └── utils/
│       └── platform_utils.dart  # 平台工具类
├── pubspec.yaml                  # Flutter依赖配置
├── ohos/                         # 鸿蒙原生层（核心适配区）
│   ├── entry/                    # 主模块
│   │   └── src/main/
│   │       ├── ets/              # ArkTS代码
│   │       │   ├── MainAbility/
│   │       │   │   ├── MainAbility.ts       # 主Ability
│   │       │   │   └── MainAbilityContext.ts
│   │       │   └── pages/
│   │       │       ├── Index.ets           # 主页面
│   │       │       └── Splash.ets          # 启动页
│   │       ├── resources/        # 鸿蒙资源文件
│   │       │   ├── base/
│   │       │   │   ├── element/  # 字符串等
│   │       │   │   ├── media/    # 图片资源
│   │       │   │   └── profile/  # 配置文件
│   │       │   └── en_US/        # 英文资源
│   │       └── config.json       # 应用核心配置
│   ├── ohos_test/               # 测试模块
│   ├── build-profile.json5      # 构建配置
│   └── oh-package.json5         # 鸿蒙依赖管理
└── README.md

展示效果图片

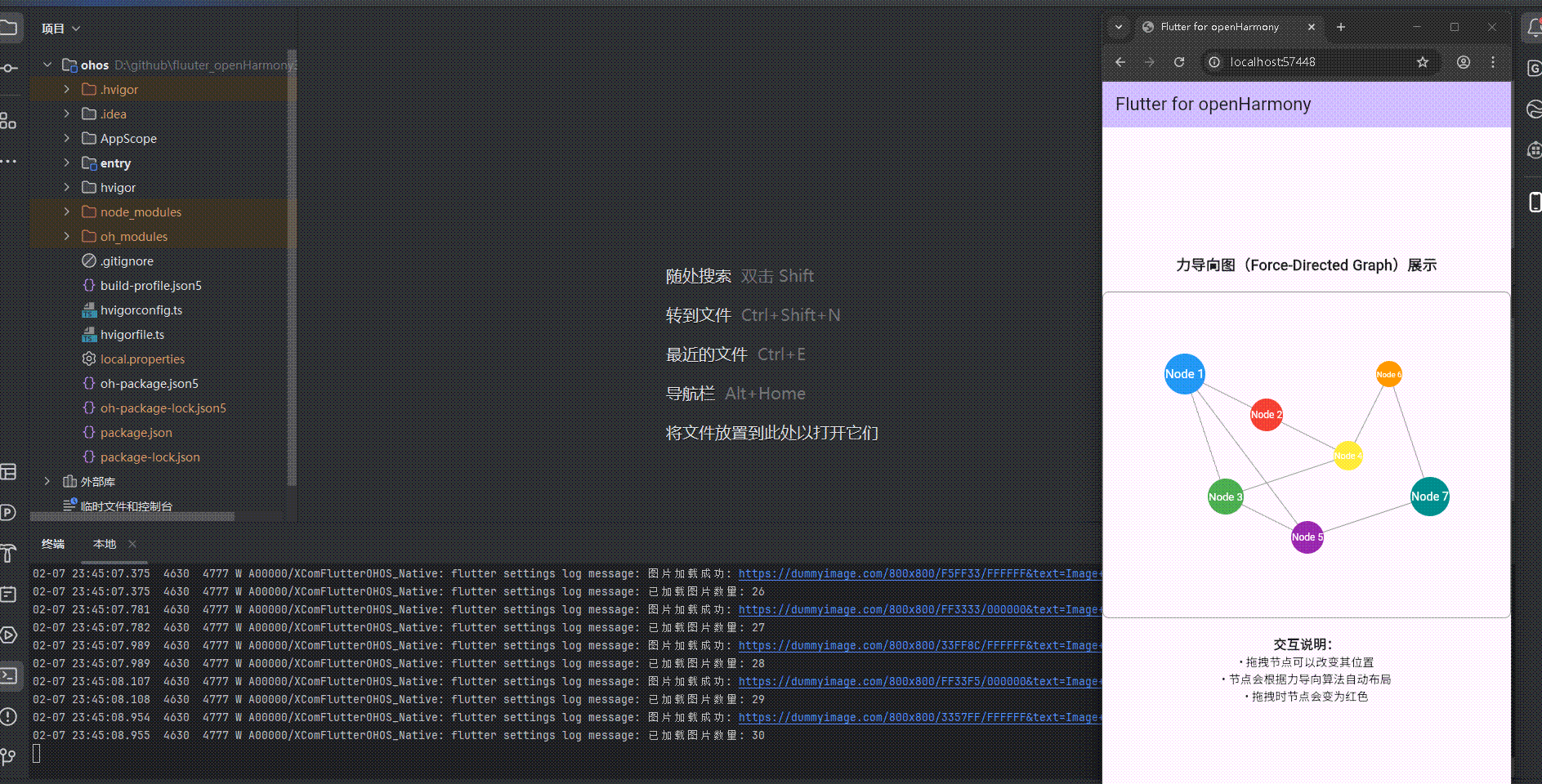

flutter 实时预览 效果展示

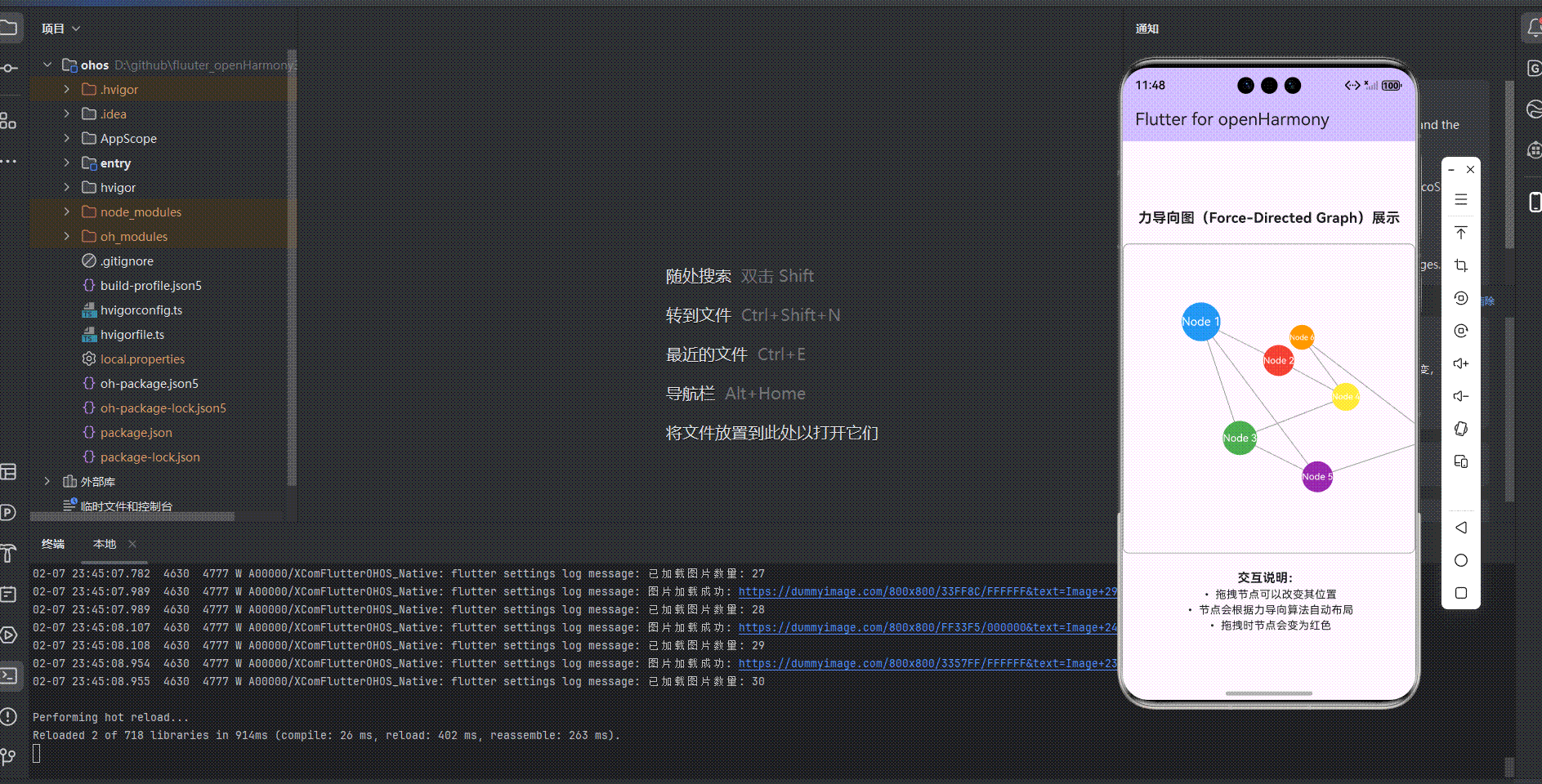

运行到鸿蒙虚拟设备中效果展示

功能代码实现

力导向图组件实现

核心组件设计

力导向图组件是本次开发的核心，它负责展示复杂网络关系并支持节点拖拽交互。组件设计遵循了Flutter的最佳实践，采用了组件化开发方式，确保代码结构清晰、易于维护。

数据模型设计

首先，我们定义了两个核心数据模型：Node 和 Edge，用于表示图中的节点和边。

class Node {
  final String id;
  final String label;
  Offset position;
  Offset velocity;
  bool isDragging;
  final Color color;
  final double size;

  Node({
    required this.id,
    required this.label,
    required this.position,
    this.velocity = Offset.zero,
    this.isDragging = false,
    this.color = Colors.blue,
    this.size = 20.0,
  });
}

class Edge {
  final String id;
  final String sourceId;
  final String targetId;
  final Color color;
  final double width;

  Edge({
    required this.id,
    required this.sourceId,
    required this.targetId,
    this.color = Colors.grey,
    this.width = 1.0,
  });
}

力导向图组件实现

力导向图组件 ForceDirectedGraph 是整个实现的核心，它负责处理用户交互和绘制图形。

class ForceDirectedGraph extends StatefulWidget {
  final List<Node> nodes;
  final List<Edge> edges;
  final double width;
  final double height;

  const ForceDirectedGraph({
    Key? key,
    required this.nodes,
    required this.edges,
    required this.width,
    required this.height,
  }) : super(key: key);

  @override
  _ForceDirectedGraphState createState() => _ForceDirectedGraphState();
}

class _ForceDirectedGraphState extends State<ForceDirectedGraph> {
  Map<String, Node> _nodeMap = {};
  Node? _draggedNode;
  Offset _dragOffset = Offset.zero;

  @override
  void initState() {
    super.initState();
    _initializeNodes();
  }

  void _initializeNodes() {
    _nodeMap = {
      for (var node in widget.nodes)
        node.id: Node(
          id: node.id,
          label: node.label,
          position: node.position,
          color: node.color,
          size: node.size,
        ),
    };
  }

  void _handlePanStart(DragStartDetails details) {
    final touchPosition = details.localPosition;
    for (var node in _nodeMap.values) {
      final distance = (node.position - touchPosition).distance;
      if (distance <= node.size) {
        setState(() {
          _draggedNode = node;
          _draggedNode!.isDragging = true;
          _dragOffset = touchPosition - node.position;
        });
        break;
      }
    }
  }

  void _handlePanUpdate(DragUpdateDetails details) {
    if (_draggedNode != null) {
      setState(() {
        _draggedNode!.position = details.localPosition - _dragOffset;
      });
    }
  }

  void _handlePanEnd(DragEndDetails details) {
    if (_draggedNode != null) {
      setState(() {
        _draggedNode!.isDragging = false;
        _draggedNode = null;
      });
    }
  }

  @override
  Widget build(BuildContext context) {
    return GestureDetector(
      onPanStart: _handlePanStart,
      onPanUpdate: _handlePanUpdate,
      onPanEnd: _handlePanEnd,
      child: SizedBox(
        width: widget.width,
        height: widget.height,
        child: CustomPaint(
          painter: _GraphPainter(
            nodes: _nodeMap.values.toList(),
            edges: widget.edges,
          ),
        ),
      ),
    );
  }
}

图形绘制实现

使用 CustomPaint 和 CustomPainter 来绘制节点和边，确保图形能够正确显示。

class _GraphPainter extends CustomPainter {
  final List<Node> nodes;
  final List<Edge> edges;

  _GraphPainter({
    required this.nodes,
    required this.edges,
  });

  @override
  void paint(Canvas canvas, Size size) {
    // 绘制边
    for (var edge in edges) {
      final sourceNode = nodes.firstWhere(
        (node) => node.id == edge.sourceId,
        orElse: () => Node(id: '', label: '', position: Offset.zero),
      );
      final targetNode = nodes.firstWhere(
        (node) => node.id == edge.targetId,
        orElse: () => Node(id: '', label: '', position: Offset.zero),
      );

      final paint = Paint()
        ..color = edge.color
        ..strokeWidth = edge.width
        ..strokeCap = StrokeCap.round;

      canvas.drawLine(
        sourceNode.position,
        targetNode.position,
        paint,
      );
    }

    // 绘制节点
    for (var node in nodes) {
      final paint = Paint()
        ..color = node.isDragging ? Colors.red : node.color
        ..style = PaintingStyle.fill;

      // 绘制节点圆圈
      canvas.drawCircle(node.position, node.size, paint);

      // 绘制节点标签
      final textPainter = TextPainter(
        text: TextSpan(
          text: node.label,
          style: TextStyle(
            color: Colors.white,
            fontSize: node.size * 0.6,
          ),
        ),
        textAlign: TextAlign.center,
        textDirection: TextDirection.ltr,
      )..layout();

      textPainter.paint(
        canvas,
        Offset(
          node.position.dx - textPainter.width / 2,
          node.position.dy - textPainter.height / 2,
        ),
      );
    }
  }

  @override
  bool shouldRepaint(_GraphPainter oldDelegate) {
    return true;
  }
}

首页集成实现

在首页直接集成力导向图组件，展示效果并提供交互说明，确保用户能够直观了解组件的使用方法。

class _MyHomePageState extends State<MyHomePage> {
  // 创建示例数据
  final List<Node> _nodes = [
    Node(
      id: '1',
      label: 'Node 1',
      position: Offset(100, 100),
      color: Colors.blue,
      size: 25,
    ),
    Node(
      id: '2',
      label: 'Node 2',
      position: Offset(200, 150),
      color: Colors.red,
      size: 20,
    ),
    Node(
      id: '3',
      label: 'Node 3',
      position: Offset(150, 250),
      color: Colors.green,
      size: 22,
    ),
    Node(
      id: '4',
      label: 'Node 4',
      position: Offset(300, 200),
      color: Colors.yellow,
      size: 18,
    ),
    Node(
      id: '5',
      label: 'Node 5',
      position: Offset(250, 300),
      color: Colors.purple,
      size: 20,
    ),
    Node(
      id: '6',
      label: 'Node 6',
      position: Offset(350, 100),
      color: Colors.orange,
      size: 16,
    ),
    Node(
      id: '7',
      label: 'Node 7',
      position: Offset(400, 250),
      color: Colors.teal,
      size: 24,
    ),
  ];

  final List<Edge> _edges = [
    Edge(id: '1-2', sourceId: '1', targetId: '2'),
    Edge(id: '1-3', sourceId: '1', targetId: '3'),
    Edge(id: '2-4', sourceId: '2', targetId: '4'),
    Edge(id: '3-4', sourceId: '3', targetId: '4'),
    Edge(id: '3-5', sourceId: '3', targetId: '5'),
    Edge(id: '4-6', sourceId: '4', targetId: '6'),
    Edge(id: '5-7', sourceId: '5', targetId: '7'),
    Edge(id: '6-7', sourceId: '6', targetId: '7'),
    Edge(id: '1-5', sourceId: '1', targetId: '5'),
  ];

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(
        title: Text(widget.title),
        backgroundColor: Theme.of(context).colorScheme.inversePrimary,
      ),
      body: Center(
        child: Column(
          mainAxisAlignment: MainAxisAlignment.center,
          children: <Widget>[
            const Text(
              '力导向图（Force-Directed Graph）展示',
              style: TextStyle(fontSize: 18, fontWeight: FontWeight.bold),
            ),
            const SizedBox(height: 20),
            Container(
              width: 500,
              height: 400,
              decoration: BoxDecoration(
                border: Border.all(color: Colors.grey),
                borderRadius: BorderRadius.circular(8),
              ),
              child: ForceDirectedGraph(
                nodes: _nodes,
                edges: _edges,
                width: 500,
                height: 400,
              ),
            ),
            const SizedBox(height: 20),
            const Text(
              '交互说明：',
              style: TextStyle(fontSize: 16, fontWeight: FontWeight.bold),
            ),
            const Text('• 拖拽节点可以改变其位置'),
            const Text('• 拖拽时节点会变为红色'),
          ],
        ),
      ),
    );
  }
}

组件使用方法

基本使用

要使用力导向图组件，只需创建节点和边的数据，然后将其传递给组件即可。

// 创建节点数据
final List<Node> nodes = [
  Node(
    id: '1',
    label: 'Node 1',
    position: Offset(100, 100),
    color: Colors.blue,
    size: 25,
  ),
  // 更多节点...
];

// 创建边数据
final List<Edge> edges = [
  Edge(id: '1-2', sourceId: '1', targetId: '2'),
  // 更多边...
];

// 使用组件
ForceDirectedGraph(
  nodes: nodes,
  edges: edges,
  width: 500,
  height: 400,
)

自定义配置

可以通过修改节点的属性来自定义力导向图的外观：

• color：节点颜色
• size：节点大小
• label：节点标签
• position：节点初始位置

开发中容易遇到的问题

1. 拖拽交互问题

问题描述

在实现节点拖拽功能时，可能会遇到拖拽不流畅或节点选择不准确的问题。

解决方案

• 使用 GestureDetector 的 onPanStart、onPanUpdate 和 onPanEnd 方法来处理拖拽事件
• 在 onPanStart 中通过计算触摸位置与节点中心的距离来判断是否选中节点
• 使用 setState 及时更新节点位置，确保拖拽操作的流畅性

2. 图形绘制问题

问题描述

在绘制节点和边时，可能会遇到绘制顺序错误或标签显示异常的问题。

解决方案

• 先绘制边，再绘制节点，确保节点能够覆盖边
• 使用 TextPainter 来绘制节点标签，确保标签能够正确居中显示
• 为标签设置合适的字体大小，确保在不同大小的节点上都能清晰显示

3. 性能优化问题

问题描述

当节点和边的数量较多时，可能会遇到性能下降的问题。

解决方案

• 优化 shouldRepaint 方法，避免不必要的重绘
• 考虑使用 RepaintBoundary 来隔离绘制区域
• 对于大规模图形，考虑使用更高效的绘制方法

4. 鸿蒙平台适配问题

问题描述

在鸿蒙平台上可能会遇到触摸事件处理或图形绘制的差异。

解决方案

• 测试不同鸿蒙设备上的表现，确保交互一致性
• 注意鸿蒙平台的屏幕尺寸和分辨率差异，适配不同设备
• 遵循鸿蒙平台的开发规范，确保应用能够正常运行

总结开发中用到的技术点

1. Flutter 核心技术

布局与绘制

• CustomPaint：用于自定义绘制图形，是实现力导向图的核心
• GestureDetector：处理用户交互事件，实现节点拖拽功能
• Scaffold 和 Column：构建应用的基本布局结构

状态管理

• setState：更新UI状态，反映节点位置和拖拽状态的变化

数据结构

• Node 和 Edge 数据模型：定义图的基本元素
• Map 数据结构：高效存储和访问节点信息

2. 交互设计

• 拖拽交互：实现节点的拖拽功能，提升用户体验
• 视觉反馈：拖拽时节点颜色变化，提供清晰的视觉反馈

3. 组件化开发

• 抽离核心组件：将力导向图逻辑封装为独立组件，提高代码复用性
• 模块化组织：将相关代码组织到单独的目录中，提高代码可维护性

4. 鸿蒙平台适配

• Flutter for OpenHarmony：利用Flutter的跨平台能力，在鸿蒙平台上运行应用
• 平台特性考虑：在开发过程中考虑鸿蒙平台的特性和限制

5. 开发最佳实践

• 代码组织：将不同功能的代码分离到不同的文件和目录中
• 命名规范：使用清晰、一致的命名规范，提高代码可读性
• 错误处理：添加适当的错误处理逻辑，提高应用稳定性

通过本次实战，我们成功实现了一个功能完整、交互友好的力导向图组件，并在Flutter for OpenHarmony平台上运行。这个实现展示了如何利用Flutter的强大功能来创建复杂的可视化效果，同时也体现了跨平台开发的优势。
