1）文章由移远通信技术股份有限公司提供
2）以下内容包含了个人理解，仅供参考，如有不合理处，请联系笔者修改/删除

文章目录

一、背景与目标
二、建议断点
三、注意 SerStubStart 和 RenderStartImpl 有多个位置
四、audio_host 入口：SerStubStart
五、在 GDB 中反推 code=33 的枚举含义
六、SerStubStart 调用 AudioRenderStart
七、audio_host 内部调用到 RK3576 RenderStartImpl
八、AudioRenderStart 到 AudioOutputRenderStart
九、AudioOutputRenderStart 调用 renderIns->Start
十、RK3576 RenderStartImpl 做什么
十一、串到 ALSA 库：snd_ctl_elem_write
十二、SndElementWriteInt 如何调用 ALSA control
十三、SndElementWriteSwitch 也会进入 snd_ctl_elem_write
十四、Start 路径不是 PCM 写数据路径
十五、结论

一、背景与目标

1.1 环境信息

硬件平台: RK3576
内核版本: Linux 6.6
OpenHarmony版本: 6.1.0.31 (API 23)

// build/version.gni 关键配置
declare_args() {
  sdk_version = "6.1.0.31"
  api_version = "23"
  release_type = "Release"
  meta_version = "3.0.0"
  platform_version = "4.0.0"
}

1.2 前置知识回顾

前面的文章已经证明，播放 Start 请求已经从 media_service
下发到 audio_server，再通过 HDI proxy 到达 audio_host：

// 前文已证明的链路
media_service
  -> audio_server
  -> AudioRenderProxyCall(id=33)
  -> audio_host

audio_host 是用户态音频 HDI service 所在进程，负责处理来自 audio_server 的音频硬件操作请求。本文将继续分析最后一段关键路径：audio_host 收到 CMD_AUDIO_RENDER_START 后，如何通过 HDI service、ALSA adapter、RK3576 板级实现，最终调用到 ALSA 库。

1.3 本文追踪目标

本文聚焦于 audio_host 进程收到 CMD_AUDIO_RENDER_START 命令后的完整调用链路分析，涵盖以下关键路径：

HDI Service层：audio_host 中的 HDF IPC 请求处理
ALSA Adapter层：OpenHarmony 音频适配器实现
板级驱动层：RK3576 特定的音频驱动实现
ALSA库层：最终调用到 ALSA 用户态库

通过 GDB 调试验证以下完整调用链路：

// 本文要证明的完整链路
audio_host
  HdfRemoteServiceStub::OnRemoteRequest(code=33)
    -> SerStubStart
    -> AudioRenderStart
    -> AudioOutputRenderStart
    -> RenderStartImpl
    -> SndElementWriteInt / SndElementWriteSwitch
    -> snd_ctl_elem_write

需要证明的两个核心问题：

audio_host 收到的 code=33 与 audio_server 发出的 CMD_AUDIO_RENDER_START 是同一个请求
RK3576 的 Start 流程最终进入 ALSA control/mixer API，而非 PCM 数据写入路径

二、建议断点

attach audio_host 后：

handle SIG38 nostop noprint pass

最小断点组合：

b SerStubStart
b RenderStartImpl

这两个断点的作用：

SerStubStart:
  证明 audio_host 收到了 audio_server 发来的 Start 请求。

RenderStartImpl:
  通过底层栈一次性补全 audio_host 内部调用关系。

为了把 ALSA 库也串上，再加一个 ALSA API 断点：

b snd_ctl_elem_write

如果符号还没有加载：

set breakpoint pending on
b snd_ctl_elem_write

三、注意 SerStubStart 和 RenderStartImpl 有多个位置

实际下断点时，GDB 可能显示多个位置：

Breakpoint 1 at 0x7f27f0fe5c: SerStubStart. (2 locations)
1.1 audio_capture_stub.c:1069
1.2 audio_render_stub.c:1331

Breakpoint 2 at 0x7f27cccf40: RenderStartImpl. (2 locations)
2.1 alsa_snd_render.c:778
2.2 device/board/rockchip/rk3576/audio_alsa/vendor_render.c:165

原因是 capture 和 render 生成代码里都有 SerStubStart，
通用 ALSA adapter 和 RK3576 板级代码里也都有 RenderStartImpl。

本文关注播放链路，所以关键位置是：

gen/drivers/interface/audio/v6_0/audio_render_stub.c:1331
device/board/rockchip/rk3576/audio_alsa/vendor_render.c:165

如果想减少干扰，可以删除不关心的位置：

delete 1.1
delete 2.1

也可以保留多个位置，命中后通过文件路径判断当前是不是 render 路径。

四、audio_host 入口：SerStubStart

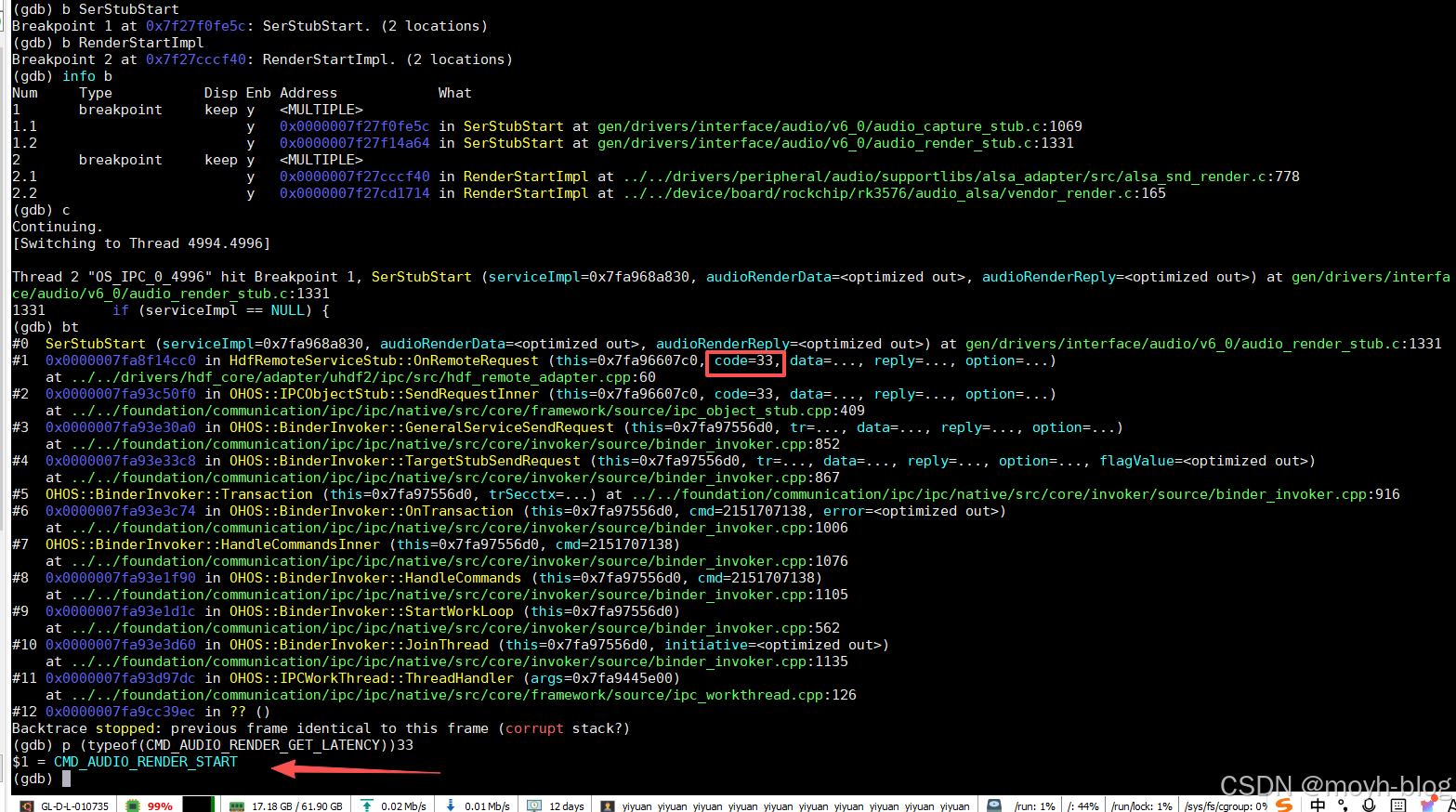

命中 SerStubStart：

在这里插入图片描述

Thread 2 "OS_IPC_0_4996" hit Breakpoint 1,
SerStubStart(serviceImpl=0x7fa968a830, audioRenderData=<optimized out>,
audioRenderReply=<optimized out>)
at gen/drivers/interface/audio/v6_0/audio_render_stub.c:1331

GDB 栈：

#0  SerStubStart
    at gen/drivers/interface/audio/v6_0/audio_render_stub.c:1331
#1  HdfRemoteServiceStub::OnRemoteRequest
    (this=0x7fa96607c0, code=33, data=..., reply=..., option=...)
    at drivers/hdf_core/adapter/uhdf2/ipc/src/hdf_remote_adapter.cpp:60
#2  OHOS::IPCObjectStub::SendRequestInner
    (this=0x7fa96607c0, code=33, data=..., reply=..., option=...)
    at ipc_object_stub.cpp:409
#3  OHOS::BinderInvoker::GeneralServiceSendRequest
#4  OHOS::BinderInvoker::TargetStubSendRequest
#5  OHOS::BinderInvoker::Transaction

这里的关键是：

HdfRemoteServiceStub::OnRemoteRequest(code=33)
  -> SerStubStart

这正好对应上一篇 audio_server 侧的：

AudioRenderProxyCall(id=33)
  -> HdfRemoteAdapterOptionalDispatch(code=33)
  -> remote->SendRequest(33, ...)

五、在 GDB 中反推 code=33 的枚举含义

在 audio_host 的 GDB 中，可以直接反推：

p (typeof(CMD_AUDIO_RENDER_GET_LATENCY))33

实测：

$1 = CMD_AUDIO_RENDER_START

如果想使用当前栈里的变量，而不是手写 33：

frame 1
p code
p (typeof(CMD_AUDIO_RENDER_GET_LATENCY))code

预期：

$ = 33
$ = CMD_AUDIO_RENDER_START

这里使用 typeof(CMD_AUDIO_RENDER_GET_LATENCY)，是因为 CMD_AUDIO_RENDER_* 来自匿名 enum。没有一个稳定可用的枚举类型名时，可以借同组任意枚举常量的类型，把整数还原成枚举项。

因此，audio_host 入口可以写成：

audio_host 收到 HDF IPC 请求：
code=33 == CMD_AUDIO_RENDER_START
随后分发到 audio_render_stub.c 的 SerStubStart。

六、SerStubStart 调用 AudioRenderStart

SerStubStart 生成代码：

static int32_t SerStubStart(struct IAudioRender *serviceImpl,
    struct HdfSBuf *audioRenderData, struct HdfSBuf *audioRenderReply)
{
    int32_t audioRenderRet = HDF_FAILURE;
    if (serviceImpl == NULL) {
        audioRenderRet = HDF_ERR_INVALID_OBJECT;
        goto FINISHED;
    }

    if (serviceImpl->Start == NULL) {
        audioRenderRet = HDF_ERR_NOT_SUPPORT;
        goto FINISHED;
    }

    audioRenderRet = serviceImpl->Start(serviceImpl);
    ...
}

也就是说，SerStubStart 只是 HDI stub 层，它会继续调用 IAudioRender 服务端对象上的函数指针：

serviceImpl->Start(serviceImpl)

从后续栈可知，该函数指针进入：

AudioRenderStart

七、audio_host 内部调用到 RK3576 RenderStartImpl

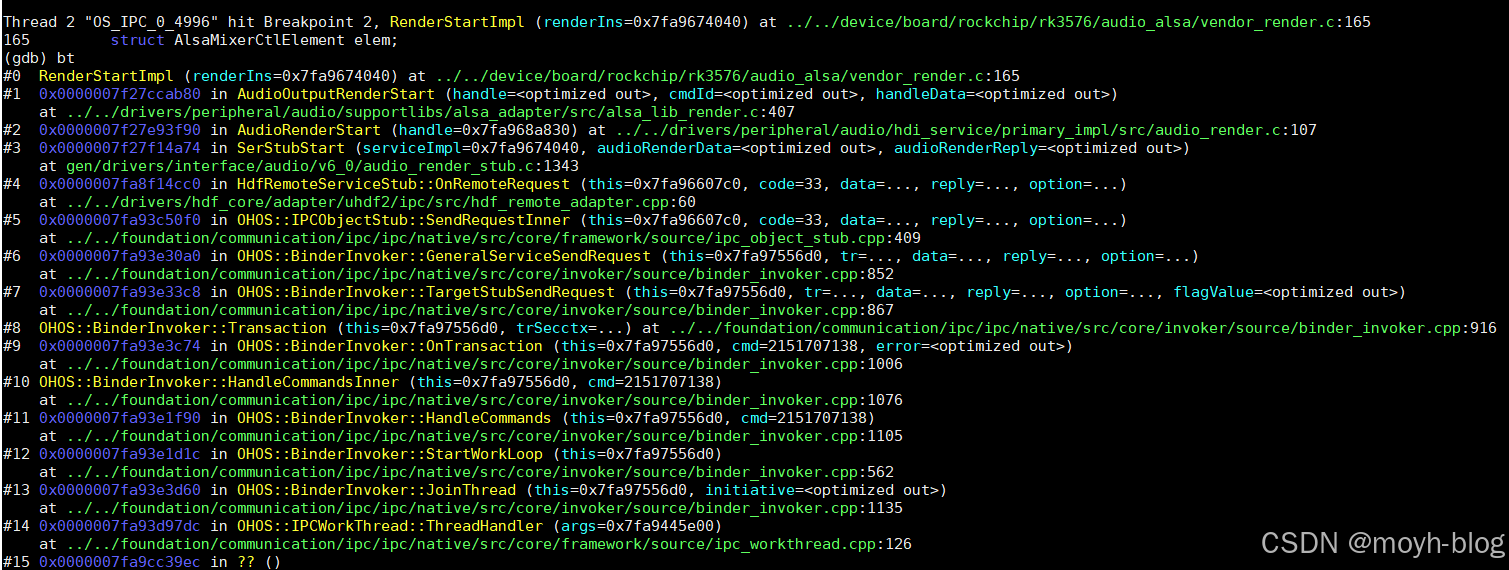

继续执行，命中 RenderStartImpl：

Thread 2 "OS_IPC_0_4996" hit Breakpoint 2,
RenderStartImpl(renderIns=0x7fa9674040)
at device/board/rockchip/rk3576/audio_alsa/vendor_render.c:165

GDB 栈：

在这里插入图片描述

#0  RenderStartImpl
    at device/board/rockchip/rk3576/audio_alsa/vendor_render.c:165
#1  AudioOutputRenderStart
    at drivers/peripheral/audio/supportlibs/alsa_adapter/src/alsa_lib_render.c:407
#2  AudioRenderStart
    at drivers/peripheral/audio/hdi_service/primary_impl/src/audio_render.c:107
#3  SerStubStart
    at gen/drivers/interface/audio/v6_0/audio_render_stub.c:1343
#4  HdfRemoteServiceStub::OnRemoteRequest(code=33)
    at drivers/hdf_core/adapter/uhdf2/ipc/src/hdf_remote_adapter.cpp:60
#5  OHOS::IPCObjectStub::SendRequestInner(code=33)
    at ipc_object_stub.cpp:409

这张栈已经把 audio_host 内部主体链路补齐：

HdfRemoteServiceStub::OnRemoteRequest(code=33)
  -> SerStubStart
  -> AudioRenderStart
  -> AudioOutputRenderStart
  -> RenderStartImpl

八、AudioRenderStart 到 AudioOutputRenderStart

AudioRenderStart 位于：

drivers/peripheral/audio/hdi_service/primary_impl/src/audio_render.c

从栈看：

AudioRenderStart(handle=0x7fa968a830)
  -> AudioOutputRenderStart(...)

这一层属于 HDI service primary 实现。它把 IAudioRender::Start 这个 HDI 接口调用，
继续下发到 ALSA adapter 的 render start 操作。

九、AudioOutputRenderStart 调用 renderIns->Start

AudioOutputRenderStart 位于：

drivers/peripheral/audio/supportlibs/alsa_adapter/src/alsa_lib_render.c

关键代码：

int32_t AudioOutputRenderStart(
    const struct DevHandle *handle, int cmdId, const struct AudioHwRenderParam *handleData)
{
    int32_t ret;
    struct AlsaRender *renderIns = NULL;
    CHECK_NULL_PTR_RETURN_DEFAULT(handleData);

    renderIns = RenderGetInstance(handleData->renderMode.hwInfo.adapterName);
    CHECK_NULL_PTR_RETURN_DEFAULT(renderIns);

    ret = renderIns->Start(renderIns);
    if (ret != HDF_SUCCESS) {
        return ret;
    }

    return HDF_SUCCESS;
}

这里的关键是：

renderIns->Start(renderIns)

对 RK3576 primary render 来说，这个函数指针被板级代码覆盖为：

device/board/rockchip/rk3576/audio_alsa/vendor_render.c
RenderStartImpl

所以调用进入：

AudioOutputRenderStart
  -> RenderStartImpl

十、RK3576 RenderStartImpl 做什么

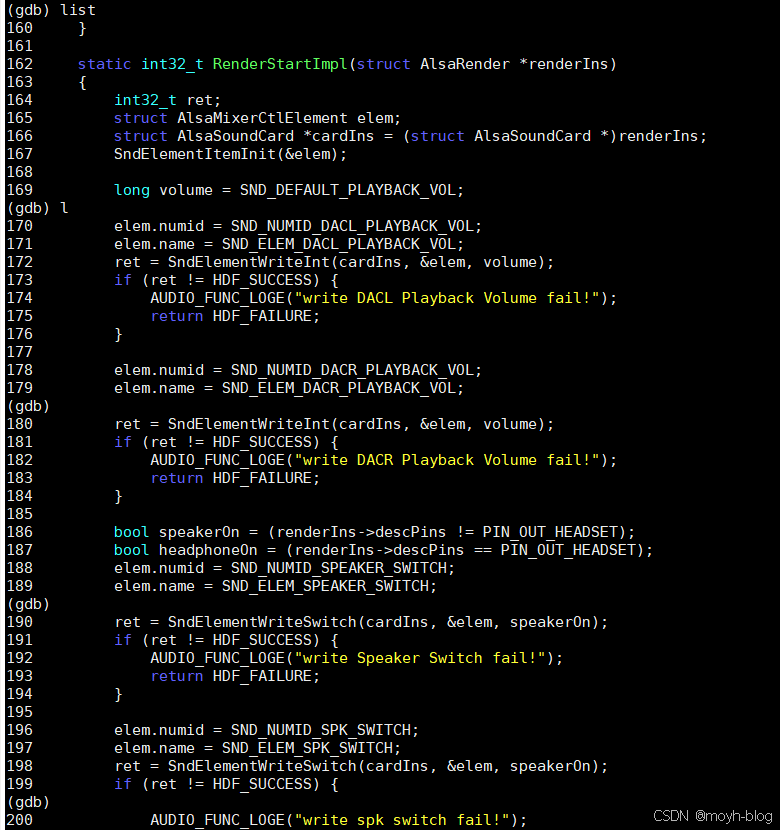

RenderStartImpl 代码：

在这里插入图片描述

static int32_t RenderStartImpl(struct AlsaRender *renderIns)
{
    int32_t ret;
    struct AlsaMixerCtlElement elem;
    struct AlsaSoundCard *cardIns = (struct AlsaSoundCard *)renderIns;
    SndElementItemInit(&elem);

    long volume = SND_DEFAULT_PLAYBACK_VOL;
    elem.numid = SND_NUMID_DACL_PLAYBACK_VOL;
    elem.name = SND_ELEM_DACL_PLAYBACK_VOL;
    ret = SndElementWriteInt(cardIns, &elem, volume);
    ...

    elem.numid = SND_NUMID_DACR_PLAYBACK_VOL;
    elem.name = SND_ELEM_DACR_PLAYBACK_VOL;
    ret = SndElementWriteInt(cardIns, &elem, volume);
    ...

    bool speakerOn = (renderIns->descPins != PIN_OUT_HEADSET);
    bool headphoneOn = (renderIns->descPins == PIN_OUT_HEADSET);

    elem.numid = SND_NUMID_SPEAKER_SWITCH;
    elem.name = SND_ELEM_SPEAKER_SWITCH;
    ret = SndElementWriteSwitch(cardIns, &elem, speakerOn);
    ...

    elem.numid = SND_NUMID_SPK_SWITCH;
    elem.name = SND_ELEM_SPK_SWITCH;
    ret = SndElementWriteSwitch(cardIns, &elem, speakerOn);
    ...

    elem.numid = SND_NUMID_HEADPHONE_SWITCH;
    elem.name = SND_ELEM_HEADPHONE_SWITCH;
    ret = SndElementWriteSwitch(cardIns, &elem, headphoneOn);
    ...

    elem.numid = SND_NUMID_HP_SWITCH;
    elem.name = SND_ELEM_HP_SWITCH;
    ret = SndElementWriteSwitch(cardIns, &elem, headphoneOn);
    ...

    return HDF_SUCCESS;
}

它主要做两类事情：

1. 设置 DAC 左右声道播放音量：
   SND_NUMID_DACL_PLAYBACK_VOL
   SND_NUMID_DACR_PLAYBACK_VOL

2. 根据当前输出设备打开 speaker/headphone 相关 switch：
   SND_NUMID_SPEAKER_SWITCH
   SND_NUMID_SPK_SWITCH
   SND_NUMID_HEADPHONE_SWITCH
   SND_NUMID_HP_SWITCH

所以，RK3576 的 Start 阶段重点不是写 PCM 数据，而是配置 codec/mixer 输出通路。

十一、串到 ALSA 库：snd_ctl_elem_write

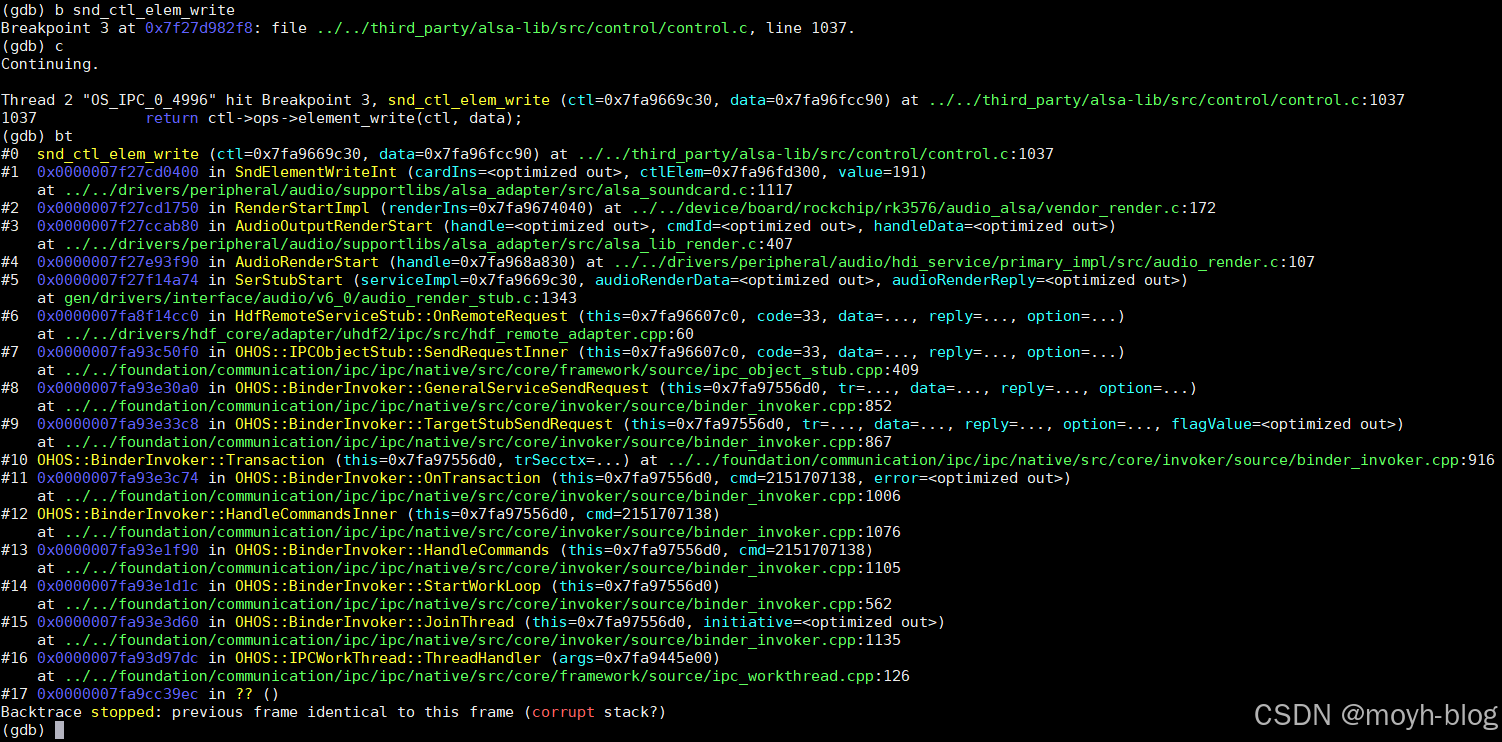

为了证明已经进入 ALSA 库，在 GDB 中对 snd_ctl_elem_write 下断点：

b snd_ctl_elem_write
c
bt

实测命中：

Thread 2 "OS_IPC_0_4996" hit Breakpoint 3,
snd_ctl_elem_write(ctl=0x7fa9669c30, data=0x7fa96fcc90)
at third_party/alsa-lib/src/control/control.c:1037

GDB 栈：

在这里插入图片描述

#0  snd_ctl_elem_write
    at third_party/alsa-lib/src/control/control.c:1037
#1  SndElementWriteInt
    at drivers/peripheral/audio/supportlibs/alsa_adapter/src/alsa_soundcard.c:1117
#2  RenderStartImpl
    at device/board/rockchip/rk3576/audio_alsa/vendor_render.c:172
#3  AudioOutputRenderStart
    at drivers/peripheral/audio/supportlibs/alsa_adapter/src/alsa_lib_render.c:407
#4  AudioRenderStart
    at drivers/peripheral/audio/hdi_service/primary_impl/src/audio_render.c:107
#5  SerStubStart
    at gen/drivers/interface/audio/v6_0/audio_render_stub.c:1343
#6  HdfRemoteServiceStub::OnRemoteRequest(code=33)
    at drivers/hdf_core/adapter/uhdf2/ipc/src/hdf_remote_adapter.cpp:60
#7  OHOS::IPCObjectStub::SendRequestInner(code=33)
    at ipc_object_stub.cpp:409

这张栈把最终链路闭合：

HdfRemoteServiceStub::OnRemoteRequest(code=33)
  -> SerStubStart
  -> AudioRenderStart
  -> AudioOutputRenderStart
  -> RenderStartImpl
  -> SndElementWriteInt
  -> snd_ctl_elem_write

其中 snd_ctl_elem_write 位于：

third_party/alsa-lib/src/control/control.c

这就是 ALSA 用户态库的 control API。

十二、SndElementWriteInt 如何调用 ALSA control

SndElementWriteInt 位于：

drivers/peripheral/audio/supportlibs/alsa_adapter/src/alsa_soundcard.c

关键代码：

int32_t SndElementWriteInt(
    struct AlsaSoundCard *cardIns, const struct AlsaMixerCtlElement *ctlElem, long value)
{
    snd_ctl_t *alsaHandle = NULL;
    snd_ctl_elem_id_t *elem_id = NULL;
    snd_ctl_elem_info_t *elem_info = NULL;
    snd_ctl_elem_value_t *elem_value = NULL;

    int ret = snd_ctl_open(&alsaHandle, cardIns->ctrlName, 0);
    ...

    snd_ctl_elem_id_alloca(&elem_id);
    snd_ctl_elem_info_alloca(&elem_info);
    snd_ctl_elem_value_alloca(&elem_value);

    ret = SetElementInfo(alsaHandle, ctlElem, elem_info, elem_id);
    ...

    if (!snd_ctl_elem_info_is_writable(elem_info)) {
        return HDF_FAILURE;
    }

    snd_ctl_elem_value_set_id(elem_value, elem_id);
    snd_ctl_elem_type_t type = snd_ctl_elem_info_get_type(elem_info);
    if (type == SND_CTL_ELEM_TYPE_INTEGER) {
        snd_ctl_elem_value_set_integer(elem_value, 0, value);
    } else if (type == SND_CTL_ELEM_TYPE_INTEGER64) {
        snd_ctl_elem_value_set_integer64(elem_value, 0, (long long)value);
    } else {
        return HDF_FAILURE;
    }

    ret = snd_ctl_elem_write(alsaHandle, elem_value);
    ...
}

这说明 RenderStartImpl 中的：

SndElementWriteInt(cardIns, &elem, volume)

最终转成 ALSA control 操作：

snd_ctl_open
SetElementInfo
snd_ctl_elem_value_set_integer
snd_ctl_elem_write

十三、SndElementWriteSwitch 也会进入 snd_ctl_elem_write

RenderStartImpl 后面还有多次：

SndElementWriteSwitch(cardIns, &elem, speakerOn);
SndElementWriteSwitch(cardIns, &elem, headphoneOn);

SndElementWriteSwitch 的结构和 SndElementWriteInt 类似，只是写入的是 boolean 类型：

if (type == SND_CTL_ELEM_TYPE_BOOLEAN) {
    int value = on ? 1 : 0;
    snd_ctl_elem_value_set_boolean(elem_value, 0, value);
}

ret = snd_ctl_elem_write(alsaHandle, elem_value);

如果继续执行：

c
bt

后续还会再次命中 snd_ctl_elem_write，上层会变成：

#0 snd_ctl_elem_write
#1 SndElementWriteSwitch
#2 RenderStartImpl at vendor_render.c:190/198/206/214

这证明 speaker/headphone switch 同样是通过 ALSA control API 写入的。

十四、Start 路径不是 PCM 写数据路径

这里需要特别说明：Start 这条路径串到的是 ALSA control/mixer，不是 ALSA PCM 写数据。

也就是说，本文证明的是：

CMD_AUDIO_RENDER_START
  -> 打开或配置 RK3576 播放输出通路
  -> 调用 snd_ctl_elem_write 写 mixer/control

而不是：

CMD_AUDIO_RENDER_START
  -> snd_pcm_writei

真正把音频 PCM 数据写进 ALSA 的路径属于 Write / RenderFrame 流程，通常会走：

IAudioRender::RenderFrame
  -> AudioRenderRenderFrame
  -> AudioOutputRenderWrite
  -> RenderWriteImpl
  -> RenderWritei
  -> snd_pcm_writei

audio_host 的 Start 请求已经进入 ALSA 用户态库，并对 codec/mixer 控件进行了配置。

十五、结论

链路可以整理为：

audio_host:
HdfRemoteServiceStub::OnRemoteRequest(code=33)
  -> SerStubStart
  -> serviceImpl->Start(serviceImpl)
  -> AudioRenderStart
  -> AudioOutputRenderStart
  -> renderIns->Start(renderIns)
  -> RenderStartImpl
  -> SndElementWriteInt
  -> snd_ctl_elem_write

其中：

code=33 == CMD_AUDIO_RENDER_START

对 RK3576 来说，RenderStartImpl 做的是：

1. 设置 DAC 左右声道播放音量。
2. 根据输出设备打开 speaker/headphone switch。
3. 通过 SndElementWriteInt / SndElementWriteSwitch 写 ALSA mixer/control。
4. 最终进入 alsa-lib 的 snd_ctl_elem_write。

完整四篇文章合起来，Start 请求从 app 到底层 ALSA control/mixer 的完整链路就是：

app:
MiniMusic.hap
  -> Index.ets 点击 Play
  -> AVPlayerNapi::JsPlay
  -> AVPlayerNapi::PlayTask
  -> PlayerImpl::Play
  -> PlayerServiceProxy::Play
  -> SendRequest(PLAY)

media_service:
PlayerServiceStub::Play
  -> PlayerServer::Play
  -> PlayerServer::OnPlay
  -> PlayerServer::HandlePlay
  -> HiPlayerImpl::Play
  -> pipeline_->Start()
  -> Pipeline::Start()
  -> Filter::Start()
  -> AudioSinkFilter::DoStart
  -> AudioSink::Start
  -> AudioServerSinkPlugin::Start
  -> AudioRendererPrivate::Start
  -> RendererInClientInner::StartAudioStream
  -> IpcStreamProxy::Start
  -> SendRequest(IIpcStreamIpcCode::COMMAND_START)

audio_server:
IpcStreamStub::OnRemoteRequest(COMMAND_START)
  -> RendererInServer::Start
  -> HpaeRendererStreamImpl::Start
  -> HPAE::HpaeRendererManager::Start
  -> AudioRenderSink::Start
  -> AudioRenderProxyStart
  -> AudioRenderProxyCall(CMD_AUDIO_RENDER_START)

audio_host:
HdfRemoteServiceStub::OnRemoteRequest(CMD_AUDIO_RENDER_START)
  -> SerStubStart
  -> AudioRenderStart
  -> AudioOutputRenderStart
  -> RenderStartImpl
  -> SndElementWriteInt / SndElementWriteSwitch
  -> snd_ctl_elem_write

这就是 OpenHarmony 6.1 在 RK3576 上，播放 Start 请求从 app 一路到 ALSA control/mixer 的完整实测链路。

开源鸿蒙跨平台开发者社区

开源鸿蒙跨平台开发社区汇聚开发者与厂商，共建“一次开发，多端部署”的开源生态，致力于降低跨端开发门槛，推动万物智联创新。

更多推荐

不止是 TypeScript：揭秘 ArkAnalyzer 如何重塑鸿蒙应用的底层逻辑

摘要： OpenHarmony生态下，ArkTS因性能优化和全场景适配，导致传统静态分析工具失效。华为推出专为ArkTS设计的ArkAnalyzer，通过ArkIR中间表示和去糖化技术，解决语法糖与声明式UI的分析难题。其核心能力包括：全局语义索引（Scene），结合CHA/RTA算法平衡精度与覆盖率；跨语言分析，打通ArkTS与C++的NAPI调用链；实用工具集成，支持缺陷扫描、API兼容

开源鸿蒙跨平台开发者社区

OpenHarmony标准系统HDF驱动开发基础——配置管理、服务与通信

HCS（HDF配置源）是OpenHarmony HDF驱动框架的配置描述语言，采用key-value结构实现代码与配置解耦。通过HC-GEN工具可将HCS转换为C宏定义或HCB二进制文件，适配不同性能环境。配置包含节点和属性，支持模板、引用、删除等语法特性。HDF框架提供驱动加载策略（按需/按序）、异常恢复、服务管理（5种发布策略）和消息机制等功能。驱动配置分为框架设备描述和私有配置，通过matc
