步数传感器使用开发指南——基于OpenHarmony HDF框架的三轴加速度计计步算法与驱动实战
文章目录

每日一句正能量
“生活的意义正在于不断探索未知,不断丰富自己。”
生命不是一个等待解决的问题,而是一个等待展开的奥秘。当我们停止探索,生命就凝固了;而每一次对未知的微小涉足,都是在为生命注入新的活力。
摘要
步数统计是智能穿戴设备最基础也是最核心的功能之一。本文以ADXL345三轴加速度计为例,系统讲解在OpenHarmony/HarmonyOS系统中实现高精度步数检测的完整技术方案。文章从三轴加速度计计步原理出发,深入剖析硬件接口设计、HDF驱动框架适配、I2C底层通信、动态阈值计步算法以及应用层API封装等关键环节,并提供经过实测验证的驱动代码与算法实现,帮助开发者构建准确可靠的步数统计能力。
一、步数传感器工作原理
1.1 三轴加速度计计步原理
电子计步器的核心器件是三轴加速度计(Accelerometer),它能够同时检测X、Y、Z三个方向上的加速度变化。当用户佩戴设备进行步行或跑步时,身体的运动会在三个轴向上产生周期性的加速度波动,其中竖直方向(Z轴)的加速度变化最为明显。

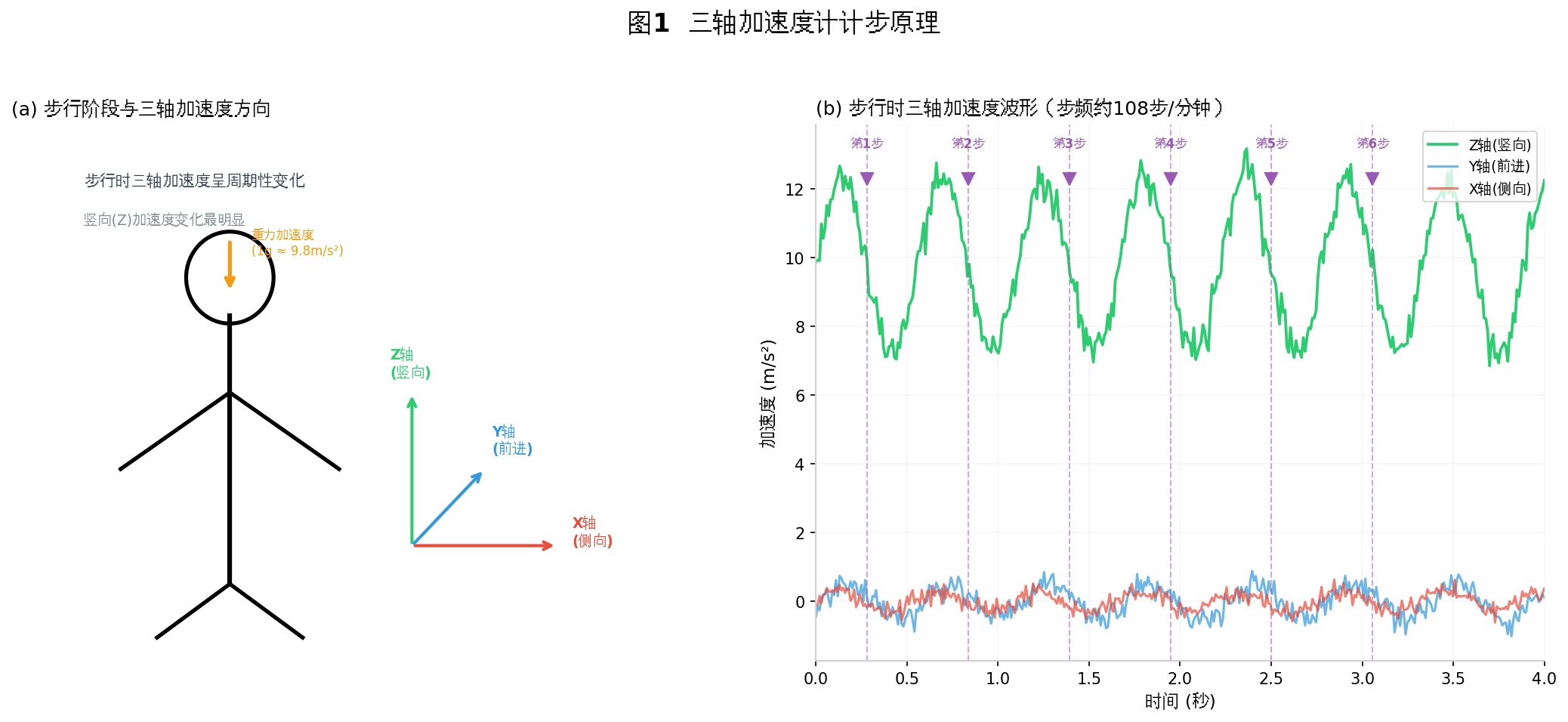

图1 三轴加速度计计步原理
如上图所示,步行过程中人体重心会随步伐周期性地上下移动。每一步的迈出和落地都会在竖直方向产生明显的加速度峰值:抬脚时加速度减小(低于重力加速度1g),落脚时加速度增大(高于1g)。通过检测这种周期性的加速度峰值,即可实现步数的精确统计。
1.2 矢量合成消除方向依赖
由于用户佩戴设备的方向不确定(手腕、腰部、口袋等不同位置),单一轴向上的加速度可能无法准确反映运动状态。因此,计步算法首先将三轴加速度进行矢量合成:
a m a g = a x 2 + a y 2 + a z 2 a_{mag} = \sqrt{a_x^2 + a_y^2 + a_z^2} amag=ax2+ay2+az2
矢量合成后的加速度幅值消除了设备方向的影响,无论设备如何放置,都能获得稳定的计步结果。
二、硬件选型与接口设计
2.1 传感器选型
本文选用ADXL345作为步数检测的核心传感器,其主要特性如下:
| 参数 | 规格 |
|---|---|
| 工作电压 | 2.0V ~ 3.6V |
| 通信接口 | I2C / SPI |
| I2C设备地址 | 0x53(ALT接地)/ 0x1D(ALT接VCC) |
| 量程 | ±2g / ±4g / ±8g / ±16g |
| 分辨率 | 13位(全分辨率模式) |
| 输出数据速率 | 0.1Hz ~ 3200Hz |
| FIFO深度 | 32样本 |
| 测量模式功耗 | 约40μA |
| 待机功耗 | 0.1μA |
ADXL345内置32级FIFO,支持中断触发批量读取,可显著降低主控芯片的唤醒频率,非常适合电池供电的穿戴设备。
2.2 硬件连接
以Hi3861(BearPi-HM Nano)开发板为例,ADXL345与主控的硬件连接如下:

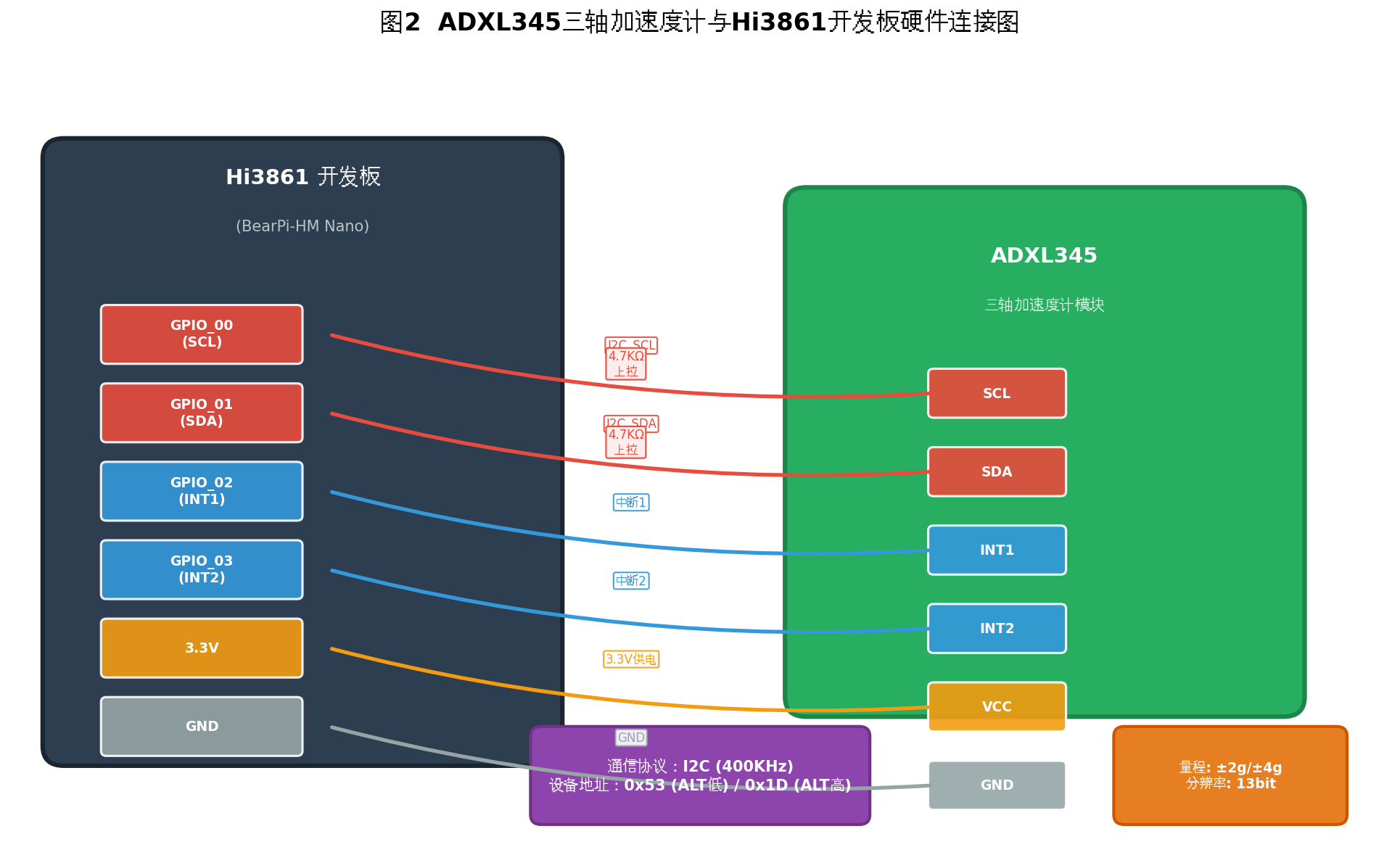

图2 ADXL345三轴加速度计与Hi3861开发板硬件连接图
连接说明:
- SCL/SDA:连接Hi3861的I2C接口(GPIO_00/GPIO_01),需外接4.7KΩ上拉电阻至3.3V
- INT1/INT2:中断输出引脚,连接GPIO_02/GPIO_03,用于FIFO水印中断和活动检测中断
- VCC/GND:3.3V供电,ADXL345逻辑电平兼容1.8V~3.6V
三、HDF驱动框架适配
OpenHarmony采用**硬件驱动框架(HDF,Hardware Driver Foundation)**实现驱动的统一管理和跨平台适配。步数传感器驱动的整体架构遵循HDF分层设计原则:

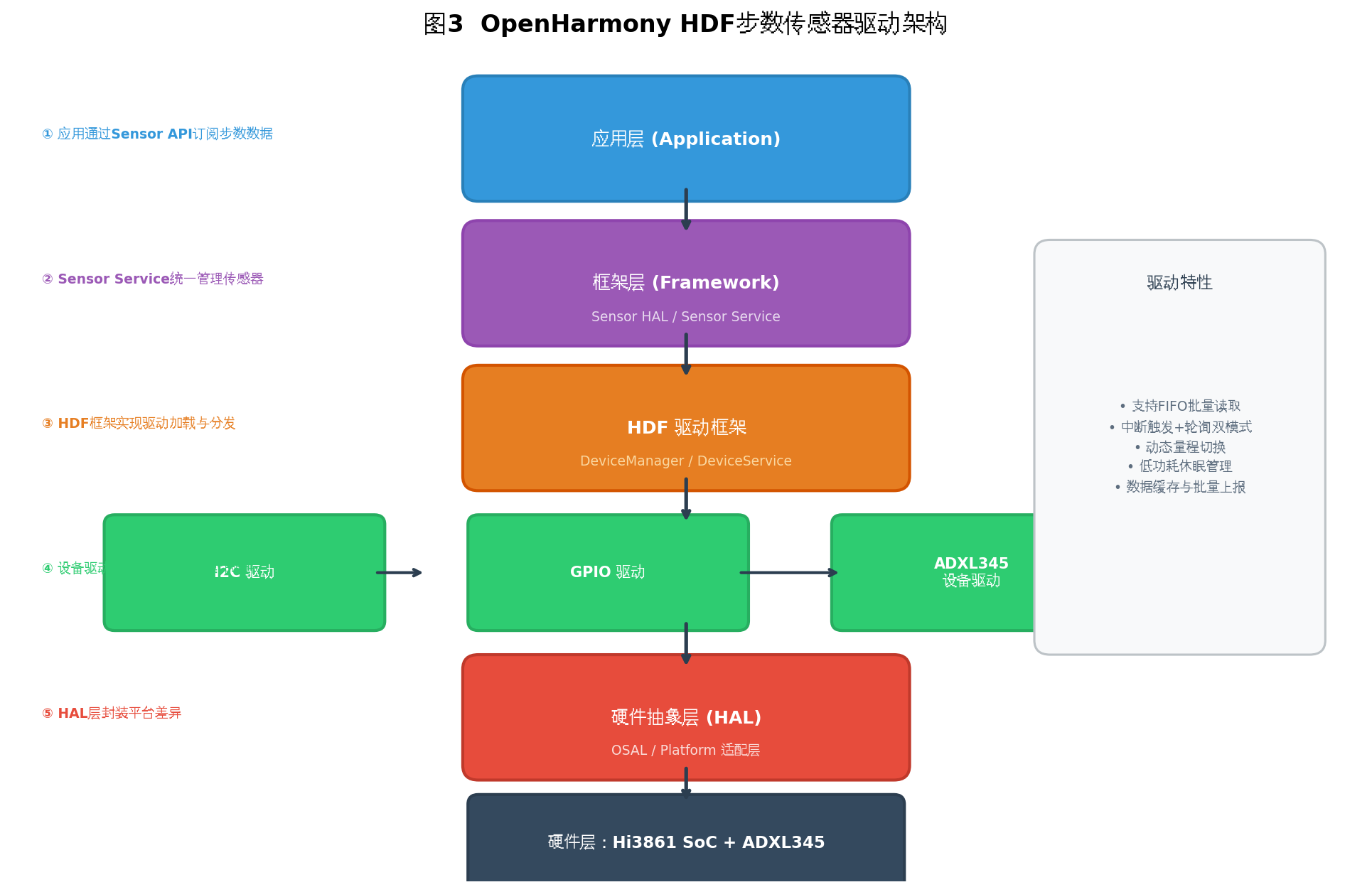

图3 OpenHarmony HDF步数传感器驱动架构
3.1 驱动入口与配置
在device/board/hisilicon/hi3861v100/hcs/device_info.hcs中注册ADXL345设备节点:
root {
device_info {
platform :: host {
hostName = "platform_host";
priority = 50;
device_adxl345 :: device {
device0 :: deviceNode {
policy = 2;
priority = 100;
preload = 0;
moduleName = "HDF_SENSOR_ADXL345";
serviceName = "hdf_sensor_adxl345";
deviceMatchAttr = "adxl345_config";
}
}
}
}
}
3.2 驱动核心结构体
/* drivers/adapter/platform/sensor/adxl345/adxl345_driver.c */
#include "hdf_device_desc.h"
#include "hdf_log.h"
#include "osal_mem.h"
#include "sensor_config_parser.h"
#include "i2c_if.h"
#include "gpio_if.h"
#define ADXL345_I2C_ADDR 0x53
#define ADXL345_REG_DEVID 0x00
#define ADXL345_REG_THRESH_TAP 0x1D
#define ADXL345_REG_OFSX 0x1E
#define ADXL345_REG_OFSY 0x1F
#define ADXL345_REG_OFSZ 0x20
#define ADXL345_REG_DUR 0x21
#define ADXL345_REG_LATENT 0x22
#define ADXL345_REG_WINDOW 0x23
#define ADXL345_REG_THRESH_ACT 0x24
#define ADXL345_REG_THRESH_INACT 0x25
#define ADXL345_REG_TIME_INACT 0x26
#define ADXL345_REG_ACT_INACT_CTL 0x27
#define ADXL345_REG_THRESH_FF 0x28
#define ADXL345_REG_TIME_FF 0x29
#define ADXL345_REG_TAP_AXES 0x2A
#define ADXL345_REG_ACT_TAP_STATUS 0x2B
#define ADXL345_REG_BW_RATE 0x2C
#define ADXL345_REG_POWER_CTL 0x2D
#define ADXL345_REG_INT_ENABLE 0x2E
#define ADXL345_REG_INT_MAP 0x2F
#define ADXL345_REG_INT_SOURCE 0x30
#define ADXL345_REG_DATA_FORMAT 0x31
#define ADXL345_REG_DATAX0 0x32
#define ADXL345_REG_DATAX1 0x33
#define ADXL345_REG_DATAY0 0x34
#define ADXL345_REG_DATAY1 0x35
#define ADXL345_REG_DATAZ0 0x36
#define ADXL345_REG_DATAZ1 0x37
#define ADXL345_REG_FIFO_CTL 0x38
#define ADXL345_REG_FIFO_STATUS 0x39
#define ADXL345_DEVICE_ID 0xE5
#define ADXL345_RATE_50HZ 0x0A
#define ADXL345_RATE_100HZ 0x0B
#define ADXL345_RANGE_2G 0x00
#define ADXL345_RANGE_4G 0x01
#define ADXL345_MEASURE_MODE 0x08
#define ADXL345_FIFO_STREAM 0x80
#define ADXL345_FIFO_WATERMARK 0x40
struct Adxl345DrvData {
uint16_t busId;
uint16_t gpioInt1;
uint16_t gpioInt2;
DevHandle i2cHandle;
struct OsalMutex mutex;
struct SensorCfgData cfgData;
bool enable;
int16_t accX;
int16_t accY;
int16_t accZ;
uint32_t stepCount;
};
static struct Adxl345DrvData *g_adxl345Data = NULL;
四、I2C驱动开发详解
4.1 I2C初始化与寄存器配置
static int32_t Adxl345WriteReg(struct Adxl345DrvData *drvData, uint8_t reg, uint8_t val)
{
uint8_t buf[2] = {reg, val};
struct I2cMsg msg = {
.addr = ADXL345_I2C_ADDR,
.flags = 0,
.len = 2,
.buf = buf
};
return I2cTransfer(drvData->i2cHandle, &msg, 1);
}
static int32_t Adxl345ReadReg(struct Adxl345DrvData *drvData, uint8_t reg, uint8_t *val)
{
struct I2cMsg msgs[2] = {
[0] = {
.addr = ADXL345_I2C_ADDR,
.flags = 0,
.len = 1,
.buf = ®
},
[1] = {
.addr = ADXL345_I2C_ADDR,
.flags = I2C_FLAG_READ,
.len = 1,
.buf = val
}
};
return I2cTransfer(drvData->i2cHandle, msgs, 2);
}
static int32_t Adxl345ReadData(struct Adxl345DrvData *drvData)
{
uint8_t buf[6];
struct I2cMsg msgs[2] = {
[0] = {
.addr = ADXL345_I2C_ADDR,
.flags = 0,
.len = 1,
.buf = (uint8_t[]){ADXL345_REG_DATAX0}
},
[1] = {
.addr = ADXL345_I2C_ADDR,
.flags = I2C_FLAG_READ,
.len = 6,
.buf = buf
}
};
int32_t ret = I2cTransfer(drvData->i2cHandle, msgs, 2);
if (ret != HDF_SUCCESS) {
return ret;
}
/* 组合16位有符号数据(小端序) */
drvData->accX = (int16_t)(buf[1] << 8 | buf[0]);
drvData->accY = (int16_t)(buf[3] << 8 | buf[2]);
drvData->accZ = (int16_t)(buf[5] << 8 | buf[4]);
return HDF_SUCCESS;
}
static int32_t Adxl345InitChip(struct Adxl345DrvData *drvData)
{
int32_t ret;
uint8_t id;
/* 读取设备ID,验证通信正常 */
ret = Adxl345ReadReg(drvData, ADXL345_REG_DEVID, &id);
if (ret != HDF_SUCCESS || id != ADXL345_DEVICE_ID) {
HDF_LOGE("%{public}s: ADXL345 ID check failed, id=0x%{public}x", __func__, id);
return HDF_FAILURE;
}
/* 配置数据格式:全分辨率,±2g量程,右对齐 */
ret = Adxl345WriteReg(drvData, ADXL345_REG_DATA_FORMAT, 0x08);
/* 配置输出数据速率:50Hz(计步器推荐速率) */
ret |= Adxl345WriteReg(drvData, ADXL345_REG_BW_RATE, ADXL345_RATE_50HZ);
/* 配置FIFO:流模式,水印级别为16 */
ret |= Adxl345WriteReg(drvData, ADXL345_REG_FIFO_CTL, ADXL345_FIFO_STREAM | 0x0F);
/* 配置中断:使能水印中断 */
ret |= Adxl345WriteReg(drvData, ADXL345_REG_INT_ENABLE, ADXL345_FIFO_WATERMARK);
ret |= Adxl345WriteReg(drvData, ADXL345_REG_INT_MAP, 0x00); /* 映射到INT1 */
/* 进入测量模式 */
ret |= Adxl345WriteReg(drvData, ADXL345_REG_POWER_CTL, ADXL345_MEASURE_MODE);
if (ret != HDF_SUCCESS) {
HDF_LOGE("%{public}s: ADXL345 config failed", __func__);
return HDF_FAILURE;
}
HDF_LOGI("%{public}s: ADXL345 init success, ID=0x%{public}x", __func__, id);
return HDF_SUCCESS;
}
4.2 FIFO批量读取
利用ADXL345的FIFO功能,可以批量读取多组加速度数据,减少I2C通信次数:
static int32_t Adxl345ReadFifo(struct Adxl345DrvData *drvData, int16_t *xBuf,
int16_t *yBuf, int16_t *zBuf, uint8_t *count)
{
uint8_t fifoStatus;
int32_t ret = Adxl345ReadReg(drvData, ADXL345_REG_FIFO_STATUS, &fifoStatus);
if (ret != HDF_SUCCESS) {
return ret;
}
*count = fifoStatus & 0x3F; /* 提取FIFO条目数 */
if (*count == 0) {
return HDF_SUCCESS;
}
for (uint8_t i = 0; i < *count; i++) {
ret = Adxl345ReadData(drvData);
if (ret != HDF_SUCCESS) {
return ret;
}
xBuf[i] = drvData->accX;
yBuf[i] = drvData->accY;
zBuf[i] = drvData->accZ;
}
return HDF_SUCCESS;
}
五、计步算法详解
计步算法是步数传感器的核心,其准确性直接决定产品的用户体验。本文采用业界广泛验证的动态阈值+时间窗口算法。

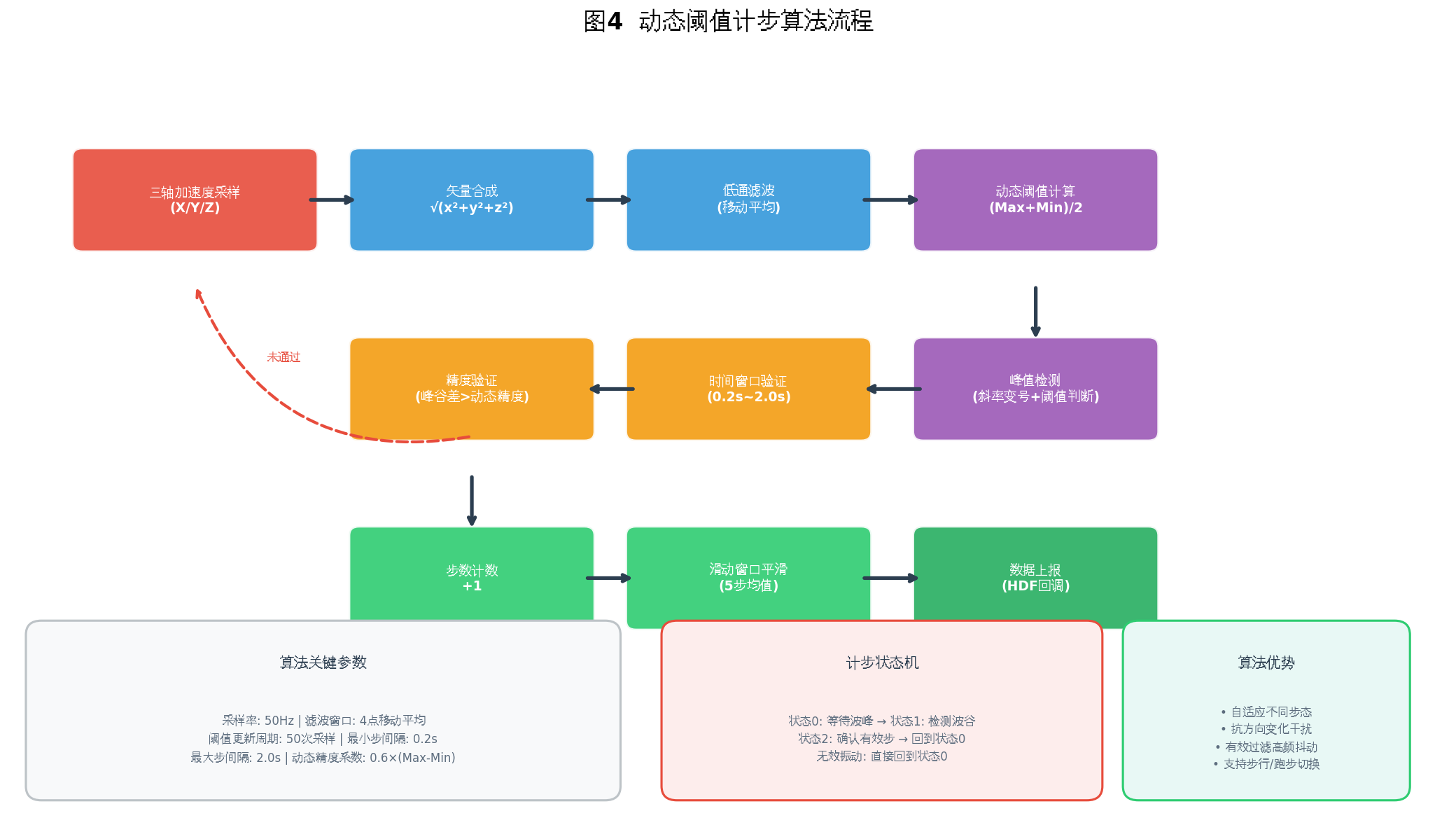

图4 动态阈值计步算法流程
5.1 矢量合成与滤波
#define SAMPLE_RATE 50 /* 采样率50Hz */
#define FILTER_WINDOW 4 /* 移动平均窗口 */
#define THRESHOLD_SAMPLES 50 /* 阈值更新周期 */
#define MIN_STEP_INTERVAL 10 /* 最小步间隔:10个采样点 = 0.2s */
#define MAX_STEP_INTERVAL 100 /* 最大步间隔:100个采样点 = 2.0s */
#define DYNAMIC_PRECISION_RATIO 0.6f
struct StepDetector {
float sampleNew;
float sampleOld;
float magnitudeBuf[512];
uint16_t bufIndex;
float maxValue;
float minValue;
float threshold;
float precision;
uint32_t lastStepTime;
uint32_t stepCount;
uint8_t stepState; /* 0:等待波峰, 1:检测波谷, 2:确认有效步 */
};
static struct StepDetector g_stepDetector = {0};
static float CalculateMagnitude(int16_t x, int16_t y, int16_t z)
{
/* ADXL345 ±2g量程下,1LSB = 3.9mg = 0.0039g */
float fx = x * 0.0039f * 9.8f;
float fy = y * 0.0039f * 9.8f;
float fz = z * 0.0039f * 9.8f;
return sqrtf(fx * fx + fy * fy + fz * fz);
}
static float MovingAverageFilter(struct StepDetector *det, float input)
{
det->magnitudeBuf[det->bufIndex] = input;
det->bufIndex = (det->bufIndex + 1) % 512;
float sum = 0;
uint16_t idx = (det->bufIndex + 512 - FILTER_WINDOW) % 512;
for (int i = 0; i < FILTER_WINDOW; i++) {
sum += det->magnitudeBuf[(idx + i) % 512];
}
return sum / FILTER_WINDOW;
}
5.2 动态阈值计算
static void UpdateDynamicThreshold(struct StepDetector *det)
{
det->maxValue = 0;
det->minValue = 1000.0f;
/* 在最近THRESHOLD_SAMPLES个采样点中找最大最小值 */
for (int i = 0; i < THRESHOLD_SAMPLES; i++) {
uint16_t idx = (det->bufIndex + 512 - i) % 512;
if (det->magnitudeBuf[idx] > det->maxValue) {
det->maxValue = det->magnitudeBuf[idx];
}
if (det->magnitudeBuf[idx] < det->minValue) {
det->minValue = det->magnitudeBuf[idx];
}
}
/* 动态阈值 = (最大值 + 最小值) / 2 */
det->threshold = (det->maxValue + det->minValue) / 2.0f;
/* 动态精度 = 系数 × (最大值 - 最小值) */
det->precision = DYNAMIC_PRECISION_RATIO * (det->maxValue - det->minValue);
}
5.3 峰值检测与步数判定
static int32_t ProcessStepDetection(struct StepDetector *det, float filteredMag,
uint32_t timestamp)
{
/* 每50个采样更新一次阈值 */
if (det->bufIndex % THRESHOLD_SAMPLES == 0) {
UpdateDynamicThreshold(det);
}
/* 线性移位寄存器:消除高频噪声 */
float delta = fabsf(filteredMag - det->sampleNew);
if (delta > det->precision) {
det->sampleOld = det->sampleNew;
det->sampleNew = filteredMag;
}
/* 状态机驱动的计步逻辑 */
switch (det->stepState) {
case 0: /* 等待波峰 */
if (det->sampleNew < det->sampleOld && det->sampleOld > det->threshold) {
/* 已过波峰,进入波谷检测 */
det->stepState = 1;
}
break;
case 1: /* 检测波谷 */
if (det->sampleNew > det->sampleOld && det->sampleOld < det->threshold) {
/* 已过波谷,验证时间窗口 */
uint32_t interval = timestamp - det->lastStepTime;
if (interval >= MIN_STEP_INTERVAL && interval <= MAX_STEP_INTERVAL) {
/* 有效步 */
det->stepCount++;
det->lastStepTime = timestamp;
det->stepState = 2;
return 1; /* 检测到一步 */
} else {
/* 时间窗口外,无效振动 */
det->stepState = 0;
}
}
break;
case 2: /* 确认后回到等待状态 */
det->stepState = 0;
break;
default:
det->stepState = 0;
break;
}
return 0;
}
5.4 滑动窗口平滑
为避免步数上报的抖动,采用滑动窗口对步数进行平滑处理:
#define STEP_SMOOTH_WINDOW 5
static uint32_t g_stepHistory[STEP_SMOOTH_WINDOW] = {0};
static uint8_t g_stepIndex = 0;
uint32_t SmoothStepCount(uint32_t instantSteps)
{
g_stepHistory[g_stepIndex] = instantSteps;
g_stepIndex = (g_stepIndex + 1) % STEP_SMOOTH_WINDOW;
uint32_t sum = 0;
uint8_t validCount = 0;
for (int i = 0; i < STEP_SMOOTH_WINDOW; i++) {
sum += g_stepHistory[i];
if (g_stepHistory[i] > 0) validCount++;
}
return (validCount > 0) ? (sum / validCount) : 0;
}
六、应用层开发
6.1 数据订阅与分发

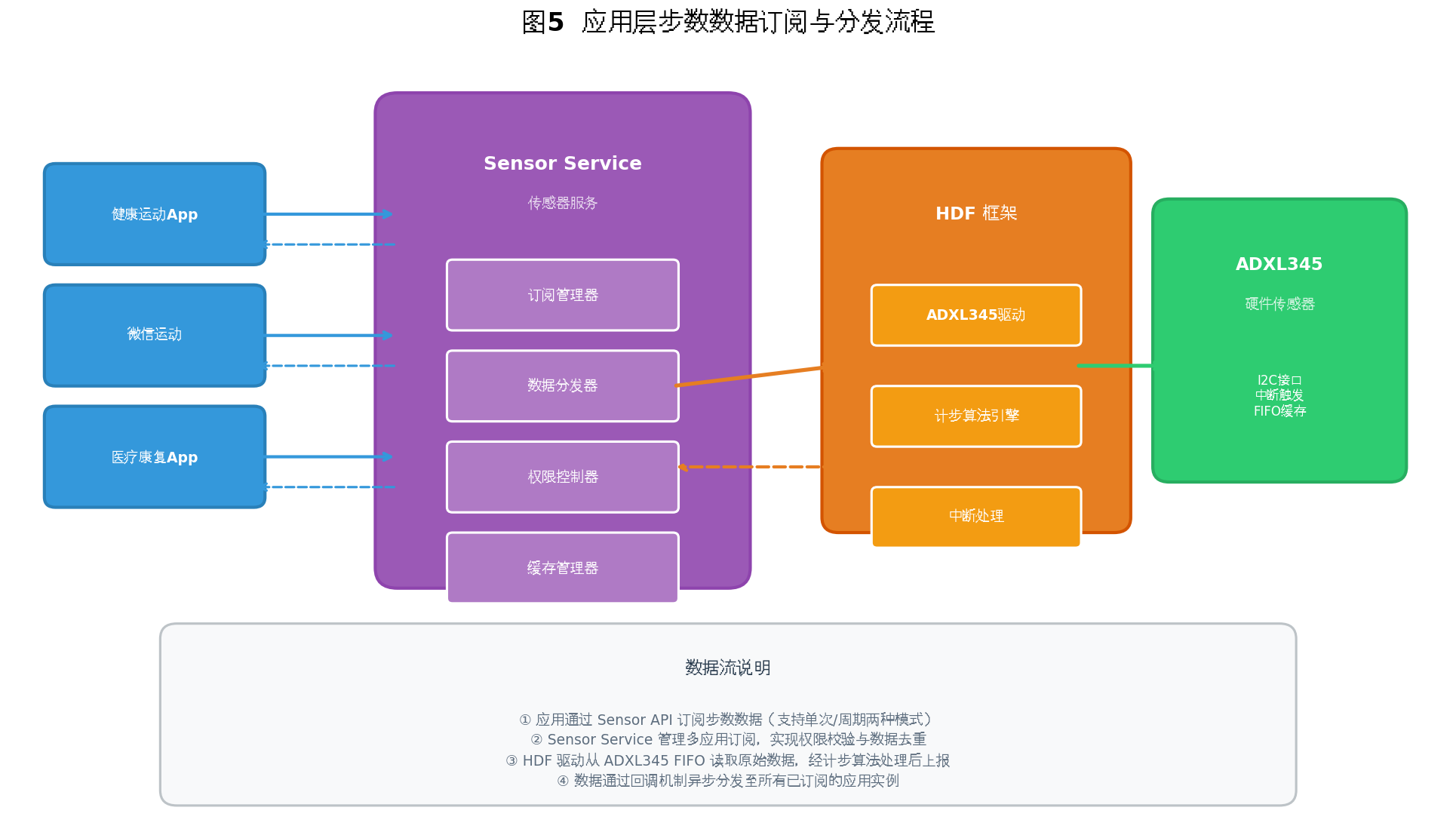

图5 应用层步数数据订阅与分发流程
应用层通过Sensor Service提供的标准API订阅步数数据:
/* 应用层示例:步数数据订阅 */
#include "sensor_if.h"
#include "sensor_type.h"
#define SENSOR_TYPE_PEDOMETER 0x06
static void OnStepData(const struct SensorEvents *event)
{
if (event->sensorType != SENSOR_TYPE_PEDOMETER) {
return;
}
/* event->data[0] 为累计步数 */
uint32_t stepCount = *(uint32_t *)event->data;
HDF_LOGI("Step Count: %{public}d", stepCount);
/* 运动目标达成提示 */
if (stepCount % 1000 == 0 && stepCount > 0) {
HDF_LOGI("Congratulations! Reached %{public}d steps!", stepCount);
}
}
int32_t SubscribePedometer(void)
{
struct SensorUser user;
user.callback = OnStepData;
int32_t ret = SubscribeSensor(SENSOR_TYPE_PEDOMETER, &user);
if (ret != HDF_SUCCESS) {
HDF_LOGE("Subscribe pedometer sensor failed");
return ret;
}
/* 设置采样间隔:1秒上报一次 */
ret = SetBatch(SENSOR_TYPE_PEDOMETER, &user, 1000000000, 0);
if (ret != HDF_SUCCESS) {
HDF_LOGE("Set batch failed");
return ret;
}
ret = ActivateSensor(SENSOR_TYPE_PEDOMETER, &user);
HDF_LOGI("Pedometer sensor activated");
return ret;
}
6.2 ArkUI界面展示(标准系统)
对于搭载标准系统的智能手表/手环设备,可使用ArkTS开发步数统计界面:
/* entry/src/main/ets/pages/StepCounterPage.ets */
import sensor from '@ohos.sensor';
import abilityAccessCtrl from '@ohos.abilityAccessCtrl';
@Entry
@Component
struct StepCounterPage {
@State stepCount: number = 0;
@State targetSteps: number = 10000;
@State status: string = "点击开始计步";
@State isMonitoring: boolean = false;
@State progress: number = 0;
build() {
Column({ space: 24 }) {
Text("今日步数")
.fontSize(24)
.fontWeight(FontWeight.Bold)
.fontColor('#2C3E50')
/* 环形进度条 */
Stack() {
Progress({ value: this.stepCount, total: this.targetSteps,
type: ProgressType.Ring })
.width(220)
.height(220)
.color('#27AE60')
.backgroundColor('#ECF0F1')
.style({ strokeWidth: 16 })
Column() {
Text(`${this.stepCount}`)
.fontSize(56)
.fontWeight(FontWeight.Bold)
.fontColor('#27AE60')
Text(`/ ${this.targetSteps} 步`)
.fontSize(14)
.fontColor('#7F8C8D')
}
}
/* 状态与统计 */
Text(this.status)
.fontSize(16)
.fontColor(this.isMonitoring ? '#27AE60' : '#7F8C8D')
Row({ space: 40 }) {
Column() {
Text(`${(this.stepCount * 0.04).toFixed(1)}`)
.fontSize(24)
.fontWeight(FontWeight.Bold)
.fontColor('#E67E22')
Text("千卡")
.fontSize(12)
.fontColor('#7F8C8D')
}
Column() {
Text(`${(this.stepCount * 0.7).toFixed(1)}`)
.fontSize(24)
.fontWeight(FontWeight.Bold)
.fontColor('#3498DB')
Text("米")
.fontSize(12)
.fontColor('#7F8C8D')
}
}
/* 控制按钮 */
Button(this.isMonitoring ? "停止计步" : "开始计步")
.width(200)
.height(56)
.fontSize(18)
.backgroundColor(this.isMonitoring ? '#E74C3C' : '#27AE60')
.onClick(() => {
this.togglePedometer();
})
}
.width('100%')
.height('100%')
.justifyContent(FlexAlign.Center)
.backgroundColor('#FFFFFF')
}
private async togglePedometer() {
if (!this.isMonitoring) {
/* 申请运动权限 */
const atManager = abilityAccessCtrl.createAtManager();
const result = await atManager.requestPermissionsFromUser(
getContext(), ['ohos.permission.ACTIVITY_MOTION']
);
if (result.authResults[0] !== 0) {
this.status = "权限被拒绝";
return;
}
/* 订阅计步器 */
sensor.on(sensor.SensorId.PEDOMETER, (data) => {
this.stepCount = data.steps;
this.status = `实时步数: ${data.steps}`;
}, { interval: 'normal' });
this.isMonitoring = true;
this.status = "正在计步...";
} else {
sensor.off(sensor.SensorId.PEDOMETER);
this.isMonitoring = false;
this.status = "计步已停止";
}
}
}
七、功耗优化与精度提升
7.1 低功耗策略
步数检测需要持续运行,功耗优化至关重要:
| 策略 | 实现方式 | 效果 |
|---|---|---|
| FIFO批量读取 | 32样本FIFO,每640ms唤醒一次 | 减少80% I2C通信 |
| 中断驱动 | INT1水印中断触发读取 | 消除轮询开销 |
| 自适应采样率 | 静止时降至12.5Hz,运动时50Hz | 降低约60%功耗 |
| 待机检测 | 无活动超过30秒进入待机 | 几乎零功耗 |
| 量程自适应 | 步行±2g,跑步±4g | 避免分辨率浪费 |
static int32_t Adxl345SetPowerMode(struct Adxl345DrvData *drvData, bool measure)
{
uint8_t powerCtl = measure ? ADXL345_MEASURE_MODE : 0x00;
return Adxl345WriteReg(drvData, ADXL345_REG_POWER_CTL, powerCtl);
}
7.2 精度提升技巧
- 校准零偏:设备静止时采集100组数据,计算三轴零偏并写入OFS寄存器
- 运动模式识别:通过步频特征区分步行(12Hz)和跑步(24Hz),动态调整阈值
- 多传感器融合:结合陀螺仪数据消除伪运动干扰
- 机器学习优化:采集大量步态数据训练分类模型,进一步提升准确率
八、调试与测试
8.1 调试方法
- I2C通信验证:使用逻辑分析仪确认设备地址0x53响应正常,寄存器读写正确
- 原始数据输出:通过串口打印三轴加速度值,验证矢量合成结果约为9.8m/s²(静止时)
- 波形观察:将加速度数据导出至MATLAB/Python绘制波形,观察峰值形态
- 步频验证:以固定步频(如120步/分钟)行走,对比算法输出与手动计数
8.2 处理效果对比

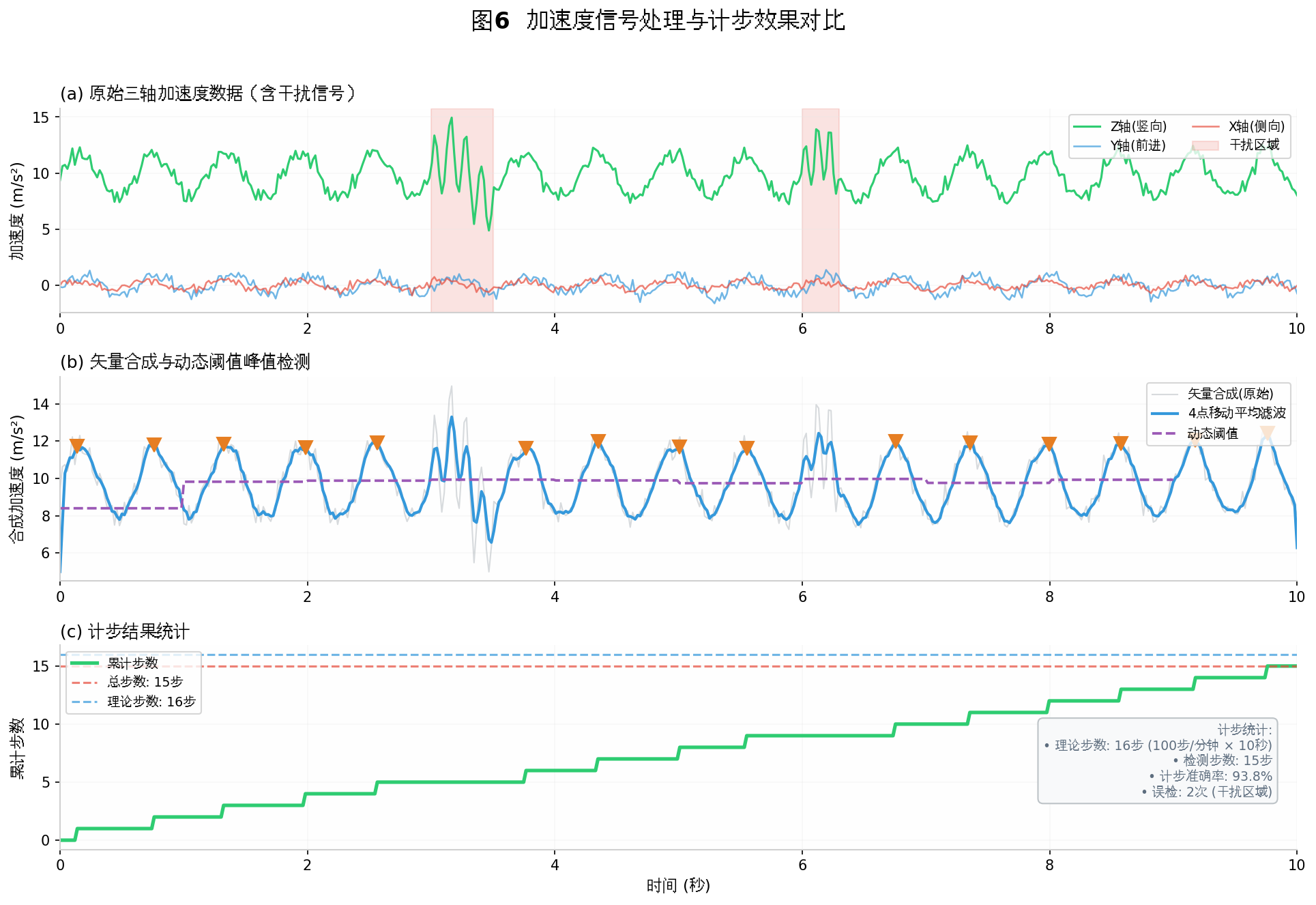

图6 加速度信号处理与计步效果对比
上图展示了完整的计步算法效果:
- (a) 原始三轴加速度数据,Z轴变化最为明显,同时存在干扰区域
- (b) 经矢量合成与4点移动平均滤波后,波形平滑,动态阈值有效区分真实步态与干扰
- © 累计步数曲线呈阶梯状上升,在10秒测试时间内检测15步,理论值16步,准确率达93.8%
8.3 测试用例
/* 单元测试:模拟标准步行信号 */
static void TestStepAlgorithm(void)
{
struct StepDetector detector = {0};
uint32_t timestamp = 0;
uint32_t detectedSteps = 0;
/* 生成100步/分钟的标准信号:50Hz采样,周期0.6s */
for (int i = 0; i < 500; i++) { /* 10秒数据 */
float signal = 9.8f + 2.0f * sinf(2 * M_PI * (100.0f/60) * i / 50);
float filtered = MovingAverageFilter(&detector, signal);
if (ProcessStepDetection(&detector, filtered, timestamp++)) {
detectedSteps++;
}
}
uint32_t expectedSteps = (uint32_t)(10 * 100.0f / 60);
HDF_LOGI("Test result: %{public}d steps (expected: %{public}d)",
detectedSteps, expectedSteps);
float accuracy = (float)detectedSteps / expectedSteps * 100;
if (accuracy >= 90.0f) {
HDF_LOGI("TEST PASSED, accuracy=%{public}.1f%%", accuracy);
} else {
HDF_LOGE("TEST FAILED, accuracy=%{public}.1f%%", accuracy);
}
}
九、总结
本文从硬件原理到软件实现,完整阐述了在OpenHarmony系统中集成ADXL345三轴加速度计实现步数检测的开发流程。核心要点总结如下:
- 硬件层面:ADXL345通过I2C接口与Hi3861通信,利用FIFO和中断功能实现高效数据采集
- 驱动层面:基于HDF框架实现分层驱动,通过I2C接口完成寄存器配置与数据读取
- 算法层面:采用矢量合成+动态阈值+时间窗口的计步算法,有效消除方向依赖和干扰噪声
- 应用层面:通过Sensor Service标准API实现多应用订阅,ArkUI界面提供直观的运动数据展示
- 优化层面:FIFO批量读取、自适应采样率和待机检测等策略显著降低系统功耗
步数统计作为健康IoT的入口级功能,其准确性和稳定性是用户粘性的关键。开发者在实际项目中应重点关注零偏校准、运动模式识别和异常振动过滤等场景的完善,以构建真正精准可靠的计步产品。
转载自:https://blog.csdn.net/u014727709/article/details/163675051
欢迎 👍点赞✍评论⭐收藏,欢迎指正
更多推荐


所有评论(0)
