【OpenHarmony/HarmonyOS】我把原生星图改成了 Web 渲染层：用 ArkWeb + Three.js 做一个可交互的 3D 星图

大家好，最近我在做一个 HarmonyOS 项目，名字叫 星图AI。
它的核心不是传统的列表页，而是一个带空间感的 3D 星图知识网络。✨

一开始，这个星图场景是用 ArkUI 原生方式来做的，自己维护节点、连线、相机和投影关系；后来在项目推进过程中，我做了一个新的决定：

星图这块不再继续走纯原生绘制，而是改成 HarmonyOS 容器 + Web 渲染层的模式。

也就是说：

HarmonyOS 负责应用壳、Tab、弹层、数据状态
Web 负责 3D 场景渲染
Three.js 负责节点、连线、发光、景深和交互

这篇文章就来完整分享一下这次改造思路，适合以下同学阅读 👇

想在 HarmonyOS 里接入 Web 3D 能力的开发者
想做知识图谱、关系图、星图、脑图类项目的开发者
想把原生与 Web 混合架构做得更顺滑的开发者

一、为什么我要把星图从原生切到 Web？🤔

先说结论：不是原生不能做，而是 Web + Three.js 在 3D 渲染表达上更灵活。

我这个项目原本已经有一套原生 3D 星图能力，包括：

节点三维坐标建模
相机 yaw / pitch / scale 控制
点位旋转与透视投影
节点缩放、透明度、层级排序
节点选中、连线高亮

比如原生侧的投影核心，本质上就是先旋转点，再基于相机距离做透视换算：

export function projectNode(node: XingtuNode, camera: CameraState, viewport: ViewportSize): ProjectedNode {
  const rotated: Vec3 = rotatePoint(node.position, camera.yaw, camera.pitch);
  const depth: number = camera.distance - rotated.z;
  const perspective: number = CAMERA_FOCAL / Math.max(220, depth);
  const halfWidth: number = viewport.width / 2;
  const halfHeight: number = viewport.height / 2;

  return {
    id: node.id,
    title: node.title,
    note: node.note,
    tags: node.tags,
    screenX: halfWidth + rotated.x * perspective * camera.scale,
    screenY: halfHeight + rotated.y * perspective * camera.scale,
    scale: perspective * camera.scale,
    opacity: Math.max(0.28, Math.min(1, 0.2 + perspective * 0.35)),
    depth
  };
}

这套原生思路没有问题，而且非常适合写成“ArkTS 3D 投影”文章。
但如果目标是继续增强下面这些体验：

更自然的 3D 光照
更强的空间氛围
更细腻的发光和粒子效果
更低成本的视觉迭代
后续接入更多 3D 表现能力

那么 Three.js 的表达力会更舒服。🚀

所以我最后采用了一个折中但实用的方案：

业务留在 HarmonyOS，渲染下沉到 Web。

二、这次改造后的整体架构是什么样的？🧠

改造后的架构可以理解成三层：

1. 应用壳层：HarmonyOS ArkUI

这一层继续保留：

底部 Tab
页面导航
新增节点弹层
词图生成弹层
节点详情弹层
数据状态管理

2. 数据层：ArkTS Store

我项目里用一个 XingtuGraphStore 来管理节点和边，结构非常清晰：

export class XingtuGraphStore {
  nodes: XingtuNode[] = [];
  edges: XingtuEdge[] = [];
  selectedNodeId: string | null = null;
  linkingSourceId: string | null = null;
  camera: CameraState = defaultCamera();
}

它不仅管理数据，还负责：

新增节点
连接节点
删除节点
更新节点
词图生成
相机状态维护

这意味着即使渲染层换成 Web，核心业务模型并没有被破坏。✅

3. 渲染层：ArkWeb + Three.js

这一层是这次文章的重点。

我新增了一个 Web 星图容器组件：

@Component
export struct XingtuWebScene {
  store: XingtuGraphStore = new XingtuGraphStore(false);
  revision: number = 0;
  onNodeTap: (nodeId: string) => void = () => {};
  @State pageReady: boolean = false;
  private controller: webview.WebviewController = new webview.WebviewController();
}

它的职责很明确：

加载本地内置 Web 页面
把原生节点数据同步给 Web
接收 Web 场景中的节点点击事件
保证 ArkUI 与 Three.js 的状态是同步的

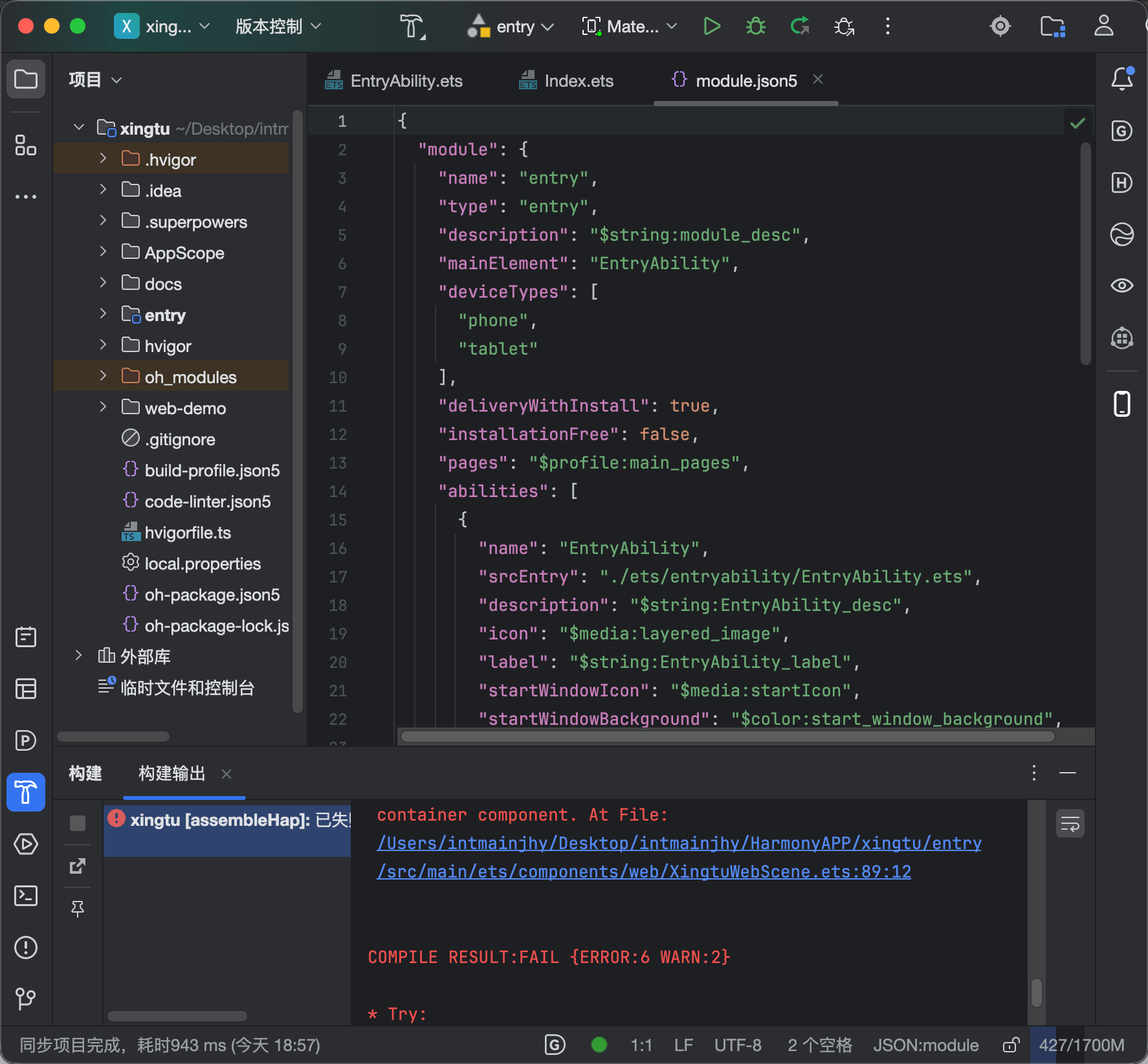

三、HarmonyOS 里怎么加载本地 Web 星图？📦

很多同学做混合开发时，第一反应是加载一个线上 H5 地址。
但我这个项目没有这么做，而是直接把 Web 资源打进应用里，走本地资源加载。

对应的关键代码如下：

private webSource(): Resource {
  return $rawfile('xingtu-web/index.html');
}

Web({
  src: this.webSource(),
  controller: this.controller
})
  .width('100%')
  .height('100%')
  .javaScriptAccess(true)
  .domStorageAccess(true)
  .fileAccess(true)

这里有几个好处：

不依赖网络环境
首屏更稳定
发布时资源跟随应用一起交付
Web 渲染层更适合作为“内置能力模块”

四、Web 资源怎么同步到 HarmonyOS rawfile？🛠️

为了让 Web 资源真正变成应用内置页面，我给 web-demo 增加了一条自动同步脚本。

它会把构建产物中的 JS 和 CSS 同步到：

entry/src/main/resources/rawfile/xingtu-web

核心脚本如下：

const targetRoot = path.resolve(projectRoot, '../entry/src/main/resources/rawfile/xingtu-web');

await fs.mkdir(targetRoot, { recursive: true });
await fs.copyFile(sourceJs, path.join(targetRoot, 'app.js'));
await fs.copyFile(sourceCss, path.join(targetRoot, 'app.css'));
await fs.writeFile(path.join(targetRoot, 'index.html'), rawfileHtml, 'utf8');

这样做完之后，HarmonyOS 侧就能直接通过：

$rawfile('xingtu-web/index.html')

来加载页面。

我这里还顺手做了一个 npm 脚本：

"build:rawfile": "vite build && node ./scripts/sync-harmony.mjs"

也就是说，后面你每次更新 Three.js 页面，只要跑一次：

npm run build:rawfile

就能自动同步到 HarmonyOS 工程里。这个体验真的很丝滑。😄

五、原生数据怎么同步到 Web？这是这次改造的关键 🔁

如果只是把页面嵌进去，其实意义不大。
真正重要的是：

原生侧的数据变化，要能实时驱动 Web 场景刷新。

我在 XingtuWebScene 里做了一个数据桥接方法：

private syncGraphToWeb(): void {
  if (!this.pageReady) {
    return;
  }

  const payload: string = JSON.stringify(this.graphPayload());
  this.controller.runJavaScript(`window.syncXingtuGraph && window.syncXingtuGraph(${payload});`);
  this.lastSyncedRevision = this.revision;
}

这个思路很直接：

原生层从 store 中拿到 nodes / edges / selectedNodeId
序列化成 JSON
调用 Web 页面里的 window.syncXingtuGraph(...)
让 Three.js 侧重建或刷新场景

这一步完成之后，原生侧的新增节点、删除节点、词图生成，都能无缝反映到 Web 星图里。

六、Three.js 页面如何接收这些数据？🌌

在 Web 侧，我专门暴露了一个全局同步方法：

window.syncXingtuGraph = (payload: XingtuGraphPayload) => {
  rebuildGraph(payload);
};

这里的 rebuildGraph 就是场景更新核心。

它做的事情包括：

清理旧节点、旧连线
把原生节点转换成 Three.js 运行时节点
构建发光球体、光环、轨道
构建弧形连线
更新标签和信息面板

例如节点数据进入 Three.js 之前，我做了一次统一标准化：

function normalizeNode(node: XingtuGraphNode, index: number): RuntimeNode {
  const scaledPosition = new THREE.Vector3(
    node.position.x / 10,
    -node.position.y / 10,
    node.position.z / 10
  );
  const isCore = node.tags.includes('root') || index === 0;

  return {
    id: node.id,
    title: node.title,
    note: node.note,
    tags: node.tags,
    position: scaledPosition,
    color: isCore ? '#F2F9FF' : palette[index % palette.length],
    size: isCore ? 2.35 : 1.18 + (Math.min(node.tags.length, 4) * 0.08)
  };
}

这里我做了几件挺实用的小事：

把原生坐标缩放到更适合 Three.js 的空间尺寸
把 Y 轴反过来，贴合页面视觉
给核心节点更亮的颜色和更大的尺寸
根据标签数量给节点一些轻微的体量差异

这类“运行时标准化”特别值得保留，因为它能让你的业务数据和渲染表现解耦。✨

七、Web 场景里的交互怎么回传给原生？👆

光有数据单向同步还不够。
如果用户在 Three.js 星图里点了一个节点，HarmonyOS 原生层也必须知道。

为此，我在 ArkTS 侧做了一个桥对象：

class XingtuWebBridge {
  onNodeTapCallback: (nodeId: string) => void = () => {};

  onNodeSelect(nodeId: string): void {
    this.onNodeTapCallback(nodeId);
  }
}

再通过 javaScriptProxy 暴露给 Web：

.javaScriptProxy({
  object: this.bridge,
  name: 'xingtuBridge',
  methodList: ['onNodeSelect'],
  controller: this.controller
})

对应的 Web 侧，当 Three.js 场景里点击到节点时：

function emitNodeSelection(nodeId: string): void {
  if (typeof window.xingtuBridge?.onNodeSelect === 'function') {
    window.xingtuBridge.onNodeSelect(nodeId);
  }
}

这样就打通了双向链路：

原生 → Web：同步节点和边
Web → 原生：回传节点点击事件

这也是混合架构里最关键的一步。✅

八、Three.js 这版星图我具体做了哪些效果？✨

虽然这篇文章重点是架构，但视觉体验也值得说一说。

当前这版 Web 星图包含这些效果：

🌠 背景星点粒子
💡 中心节点高亮发光
🪐 节点外环轨道装饰
🔗 弧形空间连线
🌫️ 深色宇宙雾化背景
🖱️ 拖拽旋转视角
🔍 滚轮缩放场景
📌 点击节点切换信息卡

例如连线不是简单的直线，而是用了二次贝塞尔曲线：

function createConnection(from: THREE.Vector3, to: THREE.Vector3): THREE.Line {
  const middle = from.clone().add(to).multiplyScalar(0.5);
  middle.y += 4.5;
  middle.z += 1.5;

  const curve = new THREE.QuadraticBezierCurve3(from, middle, to);
  const points = curve.getPoints(48);
  const geometry = new THREE.BufferGeometry().setFromPoints(points);
  const material = new THREE.LineBasicMaterial({
    color: '#7CC8FF',
    transparent: true,
    opacity: 0.38
  });

  return new THREE.Line(geometry, material);
}
