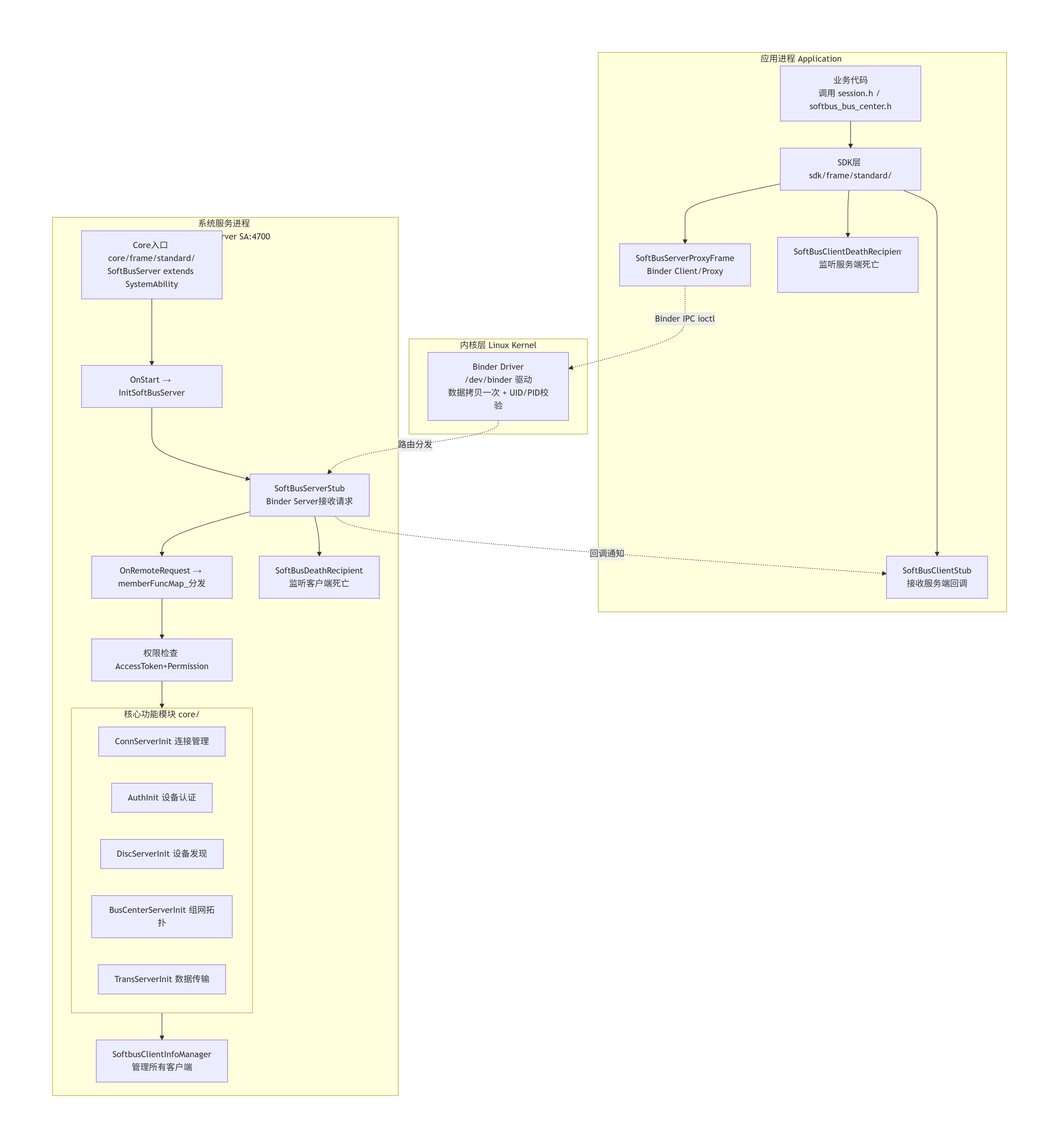

一、架构总览

分布式软总线在 standard 系统上采用 OHOS 标准的 IPC Binder 机制 实现 Client-Server 架构。整体结构如下：

二、Server 端详解

2.1 SA 注册与启动

SA Profile: 4700.json

{
    "process": "softbus_server",
    "systemability": [{
        "name": 4700,
        "libpath": "libsoftbus_server.z.so",
        "run-on-create": true,
        "distributed": false,
        "dump_level": 1
    }]
}

SA ID 为 4700，进程名为 softbus_server
run-on-create: true 表示 SystemAbilityManager 自动拉起
由 init 配置 softbus_server.rc 在 post-fs-data 阶段启动

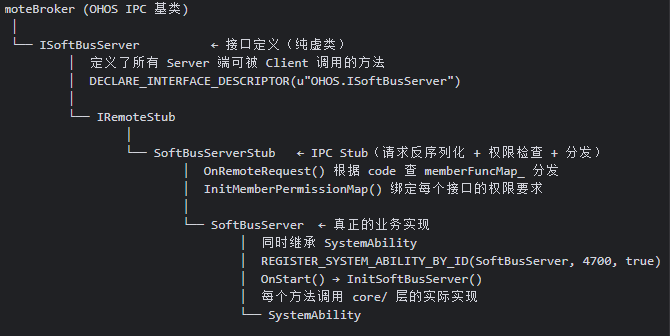

2.2 类继承体系（Server 端）

2.3 SoftBusServer — 业务实现层

softbus_server.h

关键点：

双重继承：class SoftBusServer : public SystemAbility, public SoftBusServerStub
OnStart() 中调用 InitSoftBusServer() 初始化所有核心模块
每个接口方法的实现都是直接转发到 core/ 层的 C 函数：

// 传输 → TransCreateSessionServer()
int32_t SoftBusServer::CreateSessionServer(const char *pkgName, const char *sessionName) {
    pid_t callingUid = OHOS::IPCSkeleton::GetCallingUid();
    pid_t callingPid = OHOS::IPCSkeleton::GetCallingPid();
    return TransCreateSessionServer(pkgName, sessionName, (int32_t)callingUid, (int32_t)callingPid);
}

// 组网 → LnnIpcServerJoin()
int32_t SoftBusServer::JoinLNN(const char *pkgName, void *addr, uint32_t addrTypeLen, bool isForceJoin) {
    pid_t callingPid = OHOS::IPCSkeleton::GetCallingPid();
    return LnnIpcServerJoin(pkgName, (int32_t)callingPid, addr, addrTypeLen, isForceJoin);
}

通过 IPCSkeleton::GetCallingUid/Pid() 获取调用方身份用于权限校验。

2.4 SoftBusServerStub — IPC 请求分发与权限

softbus_server_stub.h

核心机制是 函数映射表：

// 构造函数中注册所有 IPC code → 处理函数 的映射
void SoftBusServerStub::InitMemberFuncMap() {
    memberFuncMap_[MANAGE_REGISTER_SERVICE]      = &SoftBusServerStub::SoftbusRegisterServiceInner;
    memberFuncMap_[SERVER_CREATE_SESSION_SERVER]  = &SoftBusServerStub::CreateSessionServerInner;
    memberFuncMap_[SERVER_OPEN_SESSION]           = &SoftBusServerStub::OpenSessionInner;
    memberFuncMap_[SERVER_JOIN_LNN]               = &SoftBusServerStub::JoinLNNInner;
    memberFuncMap_[SERVER_PUBLISH_LNN]            = &SoftBusServerStub::PublishLNNInner;
    // ... 40+ 个接口
}

// IPC 请求入口
int32_t SoftBusServerStub::OnRemoteRequest(uint32_t code, MessageParcel &data,
                                            MessageParcel &reply, MessageOption &option) {
    // 1. 验证 InterfaceToken
    // 2. 权限检查 (AccessToken + memberPermissionMap_)
    // 3. 查 memberFuncMap_ 找到对应处理函数
    // 4. 反序列化 data → 调用虚函数（由 SoftBusServer 实现）→ 序列化 reply
}

权限映射：

void SoftBusServerStub::InitMemberPermissionMap() {
    // 传输相关接口需要 DISTRIBUTED_DATASYNC 权限
    memberPermissionMap_[SERVER_CREATE_SESSION_SERVER] = OHOS_PERMISSION_DISTRIBUTED_DATASYNC;
    memberPermissionMap_[SERVER_OPEN_SESSION]          = OHOS_PERMISSION_DISTRIBUTED_DATASYNC;

    // 组网相关接口需要 DISTRIBUTED_SOFTBUS_CENTER 权限
    memberPermissionMap_[SERVER_JOIN_LNN]              = OHOS_PERMISSION_DISTRIBUTED_SOFTBUS_CENTER;
    memberPermissionMap_[SERVER_START_TIME_SYNC]        = OHOS_PERMISSION_DISTRIBUTED_SOFTBUS_CENTER;

    // SendMessage 无权限要求（通道已建立，消息发送本身不额外校验）
    memberPermissionMap_[SERVER_SESSION_SENDMSG]       = nullptr;
}

2.5 SoftbusClientInfoManager — 客户端注册管理

softbus_client_info_manager.h

Server 端维护一个 客户端信息表，记录所有已注册的客户端：

class SoftbusClientInfoManager {
    // key: pkgName, value: (pid, (IRemoteObject, DeathRecipient))
    std::unordered_multimap<std::string, ClientObjPair> clientObjectMap_;

    // 添加客户端（注册时调用）
    int32_t SoftbusAddService(const std::string &pkgName, const sptr<IRemoteObject> &object, ...);
    // 移除客户端（死亡时调用）
    int32_t SoftbusRemoveService(const sptr<IRemoteObject> &object, ...);
    // 获取客户端 Proxy（Server→Client 推送时使用）
    sptr<IRemoteObject> GetSoftbusClientProxy(const std::string &pkgName);
};

2.6 SoftBusDeathRecipient — 客户端死亡监听

softbus_server_death_recipient.h

当客户端进程异常死亡时，Binder 会触发 OnRemoteDied() 回调，Server 端执行清理：

从 SoftbusClientInfoManager 移除该客户端
调用 ClientDeathCallback() 清理该客户端关联的会话、通道等资源

2.7 服务端初始化流程

softbus_server_frame.c 中的 InitSoftBusServer()：

InitSoftBusServer()
  ├─ SoftbusConfigInit()          // 读取特性配置
  ├─ LnnInitMonitorInit()         // 初始化监控
  ├─ ServerStubInit()             // IPC Stub 初始化
  ├─ SoftBusTimerInit()           // 定时器
  ├─ LooperInit()                 // 事件循环
  ├─ InitDdos()                   // DDOS 防护
  ├─ InitServicesAndModules()     // ★ 核心模块初始化
  │   ├─ ConnServerInit()         //   连接模块
  │   ├─ AuthInit()               //   认证模块
  │   ├─ DiscServerInit()         //   发现模块
  │   ├─ BusCenterServerInit()    //   组网模块
  │   ├─ TransServerInit()        //   传输模块
  │   ├─ DiscEventManagerInit()   //   发现事件管理
  │   ├─ WifiDirectManager::init()//   WiFi Direct
  │   ├─ ConnBleDirectInit()      //   BLE Direct
  │   └─ HiDumper + SysEvt       //   DFX
  └─ SoftBusBtInit()              // 蓝牙初始化

三、Client 端详解

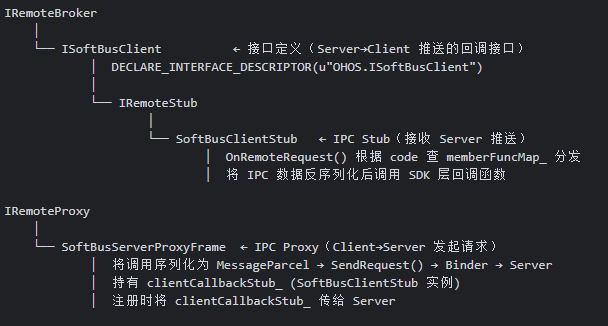

3.1 类继承体系（Client 端）

3.2 ISoftBusClient — Server→Client 推送接口

if_softbus_client.h

这是 Server 主动推送给 Client 的回调接口，与 ISoftBusServer 方向相反：

接口方法	触发场景
`OnChannelOpened()`	通道打开成功
`OnChannelOpenFailed()`	通道打开失败
`OnChannelClosed()`	通道关闭
`OnChannelMsgReceived()`	收到通道消息
`OnChannelQosEvent()`	QoS 事件
`OnChannelLinkDown()`	链路断开
`OnJoinLNNResult()`	组网结果回调
`OnLeaveLNNResult()`	退网结果回调
`OnNodeOnlineStateChanged()`	节点上下线
`OnNodeBasicInfoChanged()`	节点信息变化
`OnTimeSyncResult()`	时间同步结果
`OnPublishLNNResult()`	发布结果
`OnRefreshLNNResult()`	发现结果
`OnRefreshDeviceFound()`	发现设备
`OnDataLevelChanged()`	数据级别变化
`OnBleRangeDone()`	BLE 测距完成

3.3 SoftBusClientStub — 客户端侧 IPC Stub

softbus_client_stub.h

与 Server Stub 结构对称，也是用 函数映射表 分发：

SoftBusClientStub::SoftBusClientStub() {
    memberFuncMap_[CLIENT_ON_CHANNEL_OPENED]          = &SoftBusClientStub::OnChannelOpenedInner;
    memberFuncMap_[CLIENT_ON_CHANNEL_MSGRECEIVED]     = &SoftBusClientStub::OnChannelMsgReceivedInner;
    memberFuncMap_[CLIENT_ON_JOIN_RESULT]             = &SoftBusClientStub::OnJoinLNNResultInner;
    memberFuncMap_[CLIENT_ON_NODE_ONLINE_STATE_CHANGED] = &SoftBusClientStub::OnNodeOnlineStateChangedInner;
    // ... 25+ 个回调
}

收到 Server 推送后，反序列化数据，调用 SDK 层的回调函数（如 TransOnChannelOpened()、TransOnChannelMsgReceived()），最终触发应用注册的回调。

3.4 SoftBusServerProxyFrame — 客户端侧 IPC Proxy

softbus_server_proxy_standard.h

这是 Client 向 Server 发起请求的代理，核心流程：

int32_t SoftBusServerProxyFrame::SoftbusRegisterService(const char *clientPkgName, ...) {
    // 1. 获取 Server 端的 Remote 对象
    sptr<IRemoteObject> remote = Remote();

    // 2. 获取/创建 ClientStub（单例），作为 Server 回调的入口
    sptr<IRemoteObject> clientStub = SoftBusServerProxyFrame::GetRemoteInstance();

    // 3. 序列化请求
    MessageParcel data;
    data.WriteInterfaceToken(GetDescriptor());
    data.WriteRemoteObject(clientStub);      // ★ 把 ClientStub 传给 Server
    data.WriteCString(clientPkgName);

    // 4. 通过 Binder 发送 IPC 请求
    MessageParcel reply;
    MessageOption option;
    int32_t err = remote->SendRequest(MANAGE_REGISTER_SERVICE, data, reply, option);

    // 5. 读取返回值
    return reply.ReadInt32(serverRet);
}

关键点：GetRemoteInstance() 使用双重检查锁创建 SoftBusClientStub 单例，注册时将其作为 IRemoteObject 传给 Server，这样 Server 就有了向 Client 推送的通道。

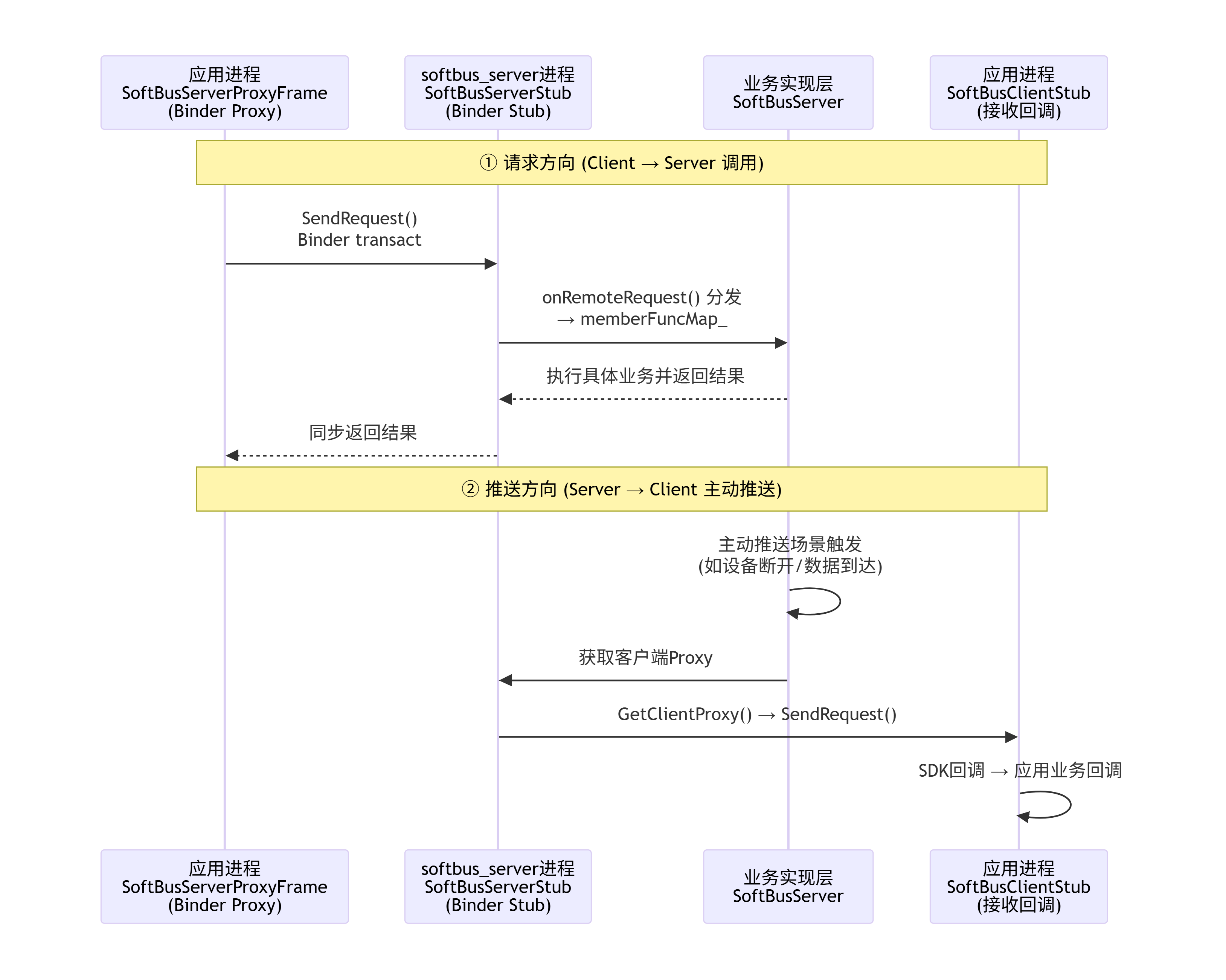

四、双向 IPC 通信模型

这是整个架构最核心的设计——双向 IPC：

① 请求方向（Client → Server）：

应用调用公开 API → SDK 层 → SoftBusServerProxyFrame 序列化参数 → Binder SendRequest() → Server 端 SoftBusServerStub::OnRemoteRequest() 反序列化 → 权限检查 → 调用 SoftBusServer 的虚函数实现 → 转发到 core/ 层 C 函数

② 推送方向（Server → Client）：

Server 端核心模块产生事件 → 通过 SoftbusClientInfoManager::GetSoftbusClientProxy() 获取客户端 Proxy → 调用 Proxy 的 SendRequest() → Binder → Client 端 SoftBusClientStub::OnRemoteRequest() 反序列化 → 调用 SDK 回调 → 触发应用层回调

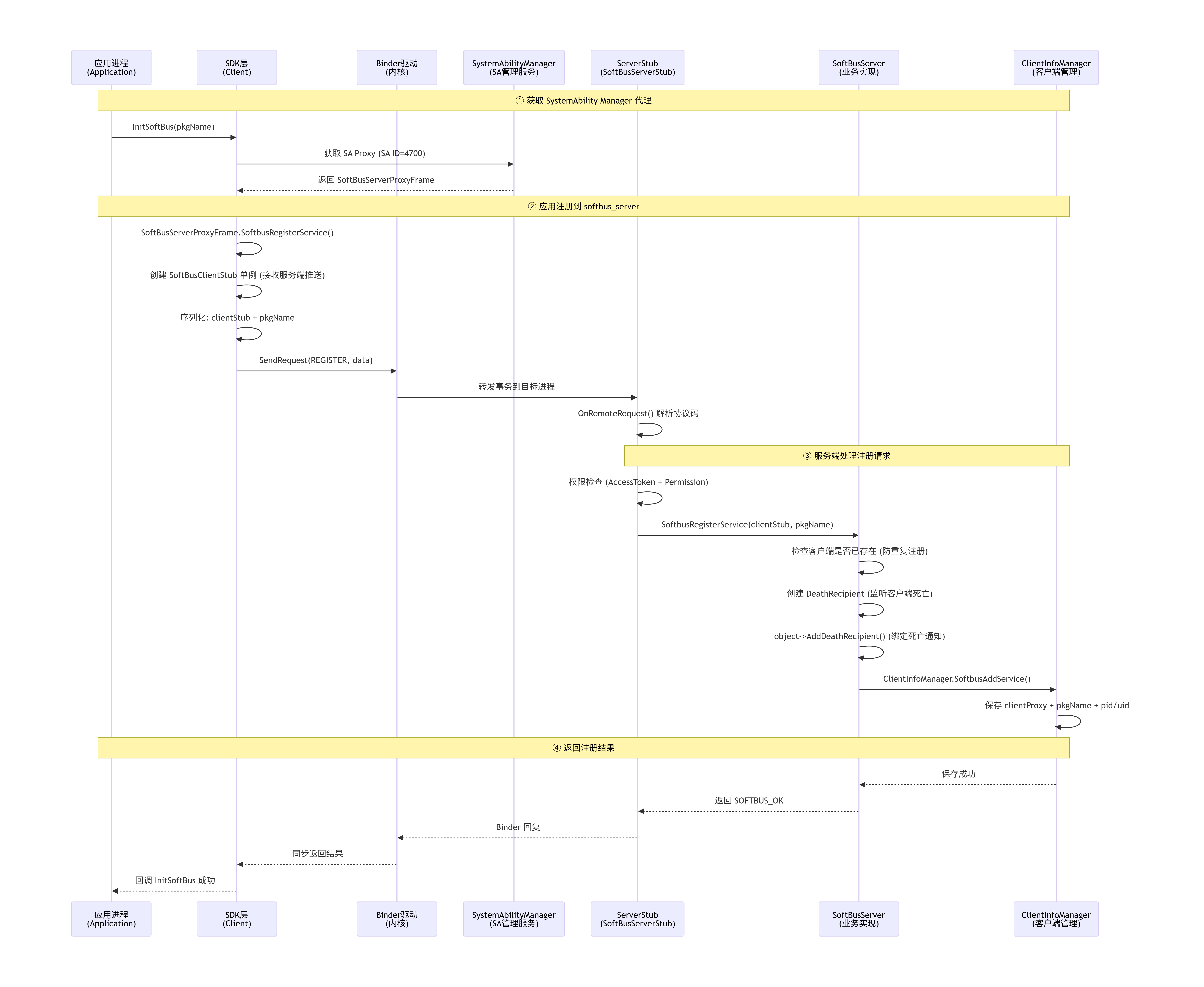

五、客户端注册流程（完整时序）

Mermid版本

流程图

关键流程说明（配合图表理解）

步骤	组件	关键动作	说明
①	应用 → SDK	`InitSoftBus(pkgName)`	应用初始化软总线，传入包名用于身份标识
②	SDK → SAM	获取 SA Proxy (ID=4700)	从 SystemAbilityManager 获取远程服务代理
③	SDK 自处理	创建 `SoftBusClientStub`	单例模式，用于接收服务端主动推送的消息
④	SDK → Server	`SendRequest(REGISTER)`	通过 Binder 发起注册请求，携带 stub 引用和包名
⑤	ServerStub	`OnRemoteRequest()`	解析 Binder 协议码，分发到 `memberFuncMap_`
⑥	ServerStub	权限检查	校验调用方是否拥有 `ohos.permission.DISTRIBUTED_DATA` 等权限
⑦	SoftBusServer	`SoftbusRegisterService()`	业务层处理注册逻辑
⑧	SoftBusServer	检查客户端是否已存在	防止重复注册，若已存在则更新信息
⑨	SoftBusServer	创建 `DeathRecipient`	绑定死亡通知，客户端崩溃时服务端能感知并清理资源
⑩	ClientInfoManager	`SoftbusAddService()`	持久化存储 `clientProxy`、`pkgName`、`pid/uid` 映射关系

注册完成后：

Server 端持有 Client 的 IRemoteObject（即 SoftBusClientStub），可以随时向 Client 推送事件
Client 端持有 Server 的 IRemoteObject（即 SA Proxy），可以随时向 Server 发起请求
DeathRecipient 确保 Client 异常死亡时 Server 能感知并清理资源

六、IPC 接口码定义

所有 IPC 通信的 code 定义在 softbus_server_ipc_interface_code.h 中，分为两组：

Server 端接口码（Client → Server 请求）：

Code	接口	功能域
`MANAGE_REGISTER_SERVICE`	`SoftbusRegisterService`	框架
`SERVER_CREATE_SESSION_SERVER`	`CreateSessionServer`	传输
`SERVER_OPEN_SESSION`	`OpenSession`	传输
`SERVER_CLOSE_CHANNEL`	`CloseChannel`	传输
`SERVER_SESSION_SENDMSG`	`SendMessage`	传输
`SERVER_JOIN_LNN`	`JoinLNN`	组网
`SERVER_LEAVE_LNN`	`LeaveLNN`	组网
`SERVER_PUBLISH_LNN`	`PublishLNN`	发现
`SERVER_REFRESH_LNN`	`RefreshLNN`	发现
...	...	...

Client 端接口码（Server → Client 推送）：

Code	接口	功能域
`CLIENT_ON_CHANNEL_OPENED`	`OnChannelOpened`	传输
`CLIENT_ON_CHANNEL_MSGRECEIVED`	`OnChannelMsgReceived`	传输
`CLIENT_ON_JOIN_RESULT`	`OnJoinLNNResult`	组网
`CLIENT_ON_NODE_ONLINE_STATE_CHANGED`	`OnNodeOnlineStateChanged`	组网
`CLIENT_ON_REFRESH_DEVICE_FOUND`	`OnRefreshDeviceFound`	发现
...	...	...

七、关键设计总结

设计要点	说明
双向 IPC	Client→Server 请求 + Server→Client 推送，两条 Binder 通道
SA 机制	Server 以 SystemAbility (ID=4700) 运行在独立进程，系统自动拉起
Stub-Proxy 分离	Server Stub 做反序列化+权限；Client Stub 做反序列化+回调分发
函数映射表	`memberFuncMap_` 将 IPC code 映射到成员函数指针，避免巨大 switch-case
权限双检	AccessToken 框架检查 + `memberPermissionMap_` 接口级权限映射
DeathRecipient	双向死亡监听，Client 死亡 → Server 清理；Server 死亡 → Client 重连
客户端管理	`SoftbusClientInfoManager` 以 `pkgName+pid` 为键管理多客户端
PID/UID 传递	通过 `IPCSkeleton::GetCallingPid/Uid()` 获取调用方身份
模块化初始化	`InitSoftBusServer()` 按依赖顺序初始化 Conn→Auth→Disc→BusCenter→Trans
