【OpenHarmony/HarmonyOs 】CheckMe 悬浮导航栏与沉浸光感体验实践：从系统栏到实时仪表盘的视觉升级

项目背景：本文基于我的 HarmonyOS 项目 CheckMe 展开。它不是一个单纯的信息展示 Demo，而是一个面向真实设备状态监控的工具类应用，覆盖 CPU、内存、电池、网络、定位、媒体能力、硬件检测和桌面卡片等模块。

很多 HarmonyOS 工具类应用容易做成“表格列表”：能用，但缺少视觉记忆点。CheckMe 的目标不只是把设备参数列出来，而是让用户一打开应用，就能感受到一种实时、清爽、有层次的设备看板体验。✨

这篇文章重点拆解三个方向：

• 悬浮感底部导航栏
• 沉浸式系统栏与安全区适配
• 光感卡片、实时数据与交互动效

本文不重复展开服务卡片、设备信息采集、WorkScheduler 等工程链路，而是更聚焦 UI 体验与交互设计。

---

一、为什么工具类 App 也需要“视觉体验”

设备信息类应用的核心当然是数据准确，但只追求“把数据展示出来”是不够的。

用户真正打开这类应用时，往往有几个典型场景：

• 想看当前 CPU 是否过高
• 想快速确认电池、存储、网络状态
• 想进行一次硬件检测
• 想知道系统状态是否异常

这些场景都强调“快速判断”。因此页面设计应该让用户一眼看到重点，而不是陷入密密麻麻的参数列表。

CheckMe 采用的思路是：

1. 首页做成实时 Dashboard，而不是普通设置页。
2. 底部导航固定在可触达区域，降低切换成本。
3. 系统栏、底栏和页面背景颜色保持一致，营造沉浸感。
4. 图表和卡片使用柔和光感，不做过度炫技。
5. 只让当前可见页面运行轮询和动画，避免为了“好看”牺牲性能。

这也是我认为 HarmonyOS 工具应用可以变得更高级的地方：不是堆控件，而是把系统能力、状态数据和视觉反馈组织成一个统一体验。

---

二、沉浸式系统栏：先把页面“铺满”

项目里系统栏处理放在 EntryAbility.ets 中。核心代码如下：

private applySystemBarToWindow(win: window.Window): void {
  const isDark = this.isEffectiveDarkMode();
  const barBackground = isDark ? '#FF1E293B' : '#FFFFFFFF';
  const barContent = isDark ? '#FFFFFFFF' : '#FF000000';

  const props: window.SystemBarProperties = {
    statusBarColor: barBackground,
    statusBarContentColor: barContent,
    navigationBarColor: barBackground,
    navigationBarContentColor: barContent
  };

  win.setWindowLayoutFullScreen(true);
  win.setWindowSystemBarProperties(props);
}

这里有两个关键点：

• setWindowLayoutFullScreen(true)：让应用内容进入全屏布局语境。
• setWindowSystemBarProperties(props)：主动控制状态栏、导航栏背景与文字颜色。

很多页面看起来“不高级”，原因不是组件写得不好，而是系统栏和页面割裂：页面是白色，导航栏是黑色；页面是深色，状态栏文字又不清楚。CheckMe 在浅色和深色模式下分别计算系统栏颜色，让系统区域和页面卡片区域保持一致。

官方文档中也提到窗口避让和沉浸布局相关能力，实际开发时需要结合设备形态、安全区域和系统栏属性综合处理。

---

三、底部导航栏：固定可触达，但不遮挡内容

CheckMe 的主界面采用底部导航，包含：

• 概览
• 硬件
• 工具
• 位置
• 媒体

底部导航代码片段：

@Builder
BottomTabBar() {
  Column() {
    Divider()
      .color($r('app.color.border_divider'))
      .strokeWidth(0.5)
      .width('100%')

    Row() {
      this.TabItemBuilder('overview', '概览', $r('sys.symbol.house'))
      this.TabItemBuilder('hardware', '硬件', $r('sys.symbol.externaldrive_fill'))
      this.TabItemBuilder('tools', '工具', $r('sys.symbol.gearshape_fill'))
      this.TabItemBuilder('location', '位置', $r('sys.symbol.map'))
      this.TabItemBuilder('media', '媒体', $r('sys.symbol.music_fill'))
    }
    .width('100%')
    .height(49)

    Column()
      .width('100%')
      .height(this.bottomSafeInsetVp)
  }
  .width('100%')
  .backgroundColor($r('app.color.card_background'))
}

这个底栏看似简单，但它做了一个很重要的细节：把系统导航指示条区域单独补出来。

在全面屏设备上，如果底部栏只设置固定高度，可能出现文字贴底、被手势条遮挡、视觉重心下坠等问题。CheckMe 用 bottomSafeInsetVp 单独计算底部避让高度，让导航栏既贴近系统区域，又不会压住内容。

---

四、安全区高度如何计算

在 Index.ets 中，项目通过 window.getWindowAvoidArea() 获取系统导航指示条区域：

private updateBottomSafeInset(): void {
  const ctx: common.UIAbilityContext = getContext(this) as common.UIAbilityContext;
  window.getLastWindow(ctx).then((win: window.Window) => {
    const avoid: window.AvoidArea =
      win.getWindowAvoidArea(window.AvoidAreaType.TYPE_NAVIGATION_INDICATOR);
    const pxH = avoid.bottomRect.height;

    const d = display.getDefaultDisplaySync();
    const dpi = d.densityDPI;

    this.bottomSafeInsetVp = (pxH * 160) / dpi;
  }).catch((_err: Error) => {
    this.bottomSafeInsetVp = 0;
  });
}

这里把像素高度转换成 vp：

this.bottomSafeInsetVp = (pxH * 160) / dpi;

这段代码非常适合写进项目亮点，因为它体现了一个成熟 App 的思维：不是只在模拟器上看起来正常，而是考虑真实设备、安全区、不同 DPI 和系统手势区域。

📌 我的经验是：底部导航栏想做出“悬浮感”和“系统感”，避让区比阴影、圆角更重要。

---

五、导航交互：切 Tab 不只是改状态

CheckMe 切换 Tab 时没有直接改 currentTab 就结束，而是做了过渡动画，并在切换时停止不可见页面的轮询和装饰动画。

private onTabChange(tabKey: string): void {
  if (tabKey === this.currentTab) {
    return;
  }

  const previousTab: string = this.currentTab;
  this.stopDecorAndSecondaryTimers();
  this.stopCpuUsagePolling();
  this.stopRefreshRatePolling();
  this.stopOverviewDashboardPolling();

  this.tabContentOpacity = 0;
  this.tabContentOffset = 20;

  setTimeout(() => {
    this.currentTab = tabKey;
    animateTo({
      duration: 250,
      curve: Curve.EaseOut
    }, () => {
      this.tabContentOpacity = 1;
      this.tabContentOffset = 0;
    });

    this.applyPageVisiblePollingAndAnimations();
  }, 120);
}

这里最值得学习的不是 animateTo，而是前面的几行：

this.stopDecorAndSecondaryTimers();
this.stopCpuUsagePolling();
this.stopRefreshRatePolling();
this.stopOverviewDashboardPolling();

这说明项目把“视觉动效”和“资源管理”放在一起考虑。切走页面后，动画和轮询应该停止，否则用户看不到，系统还在刷新 @State，这对工具类应用来说非常浪费。

---

六、沉浸光感：卡片不是贴图，而是状态表达

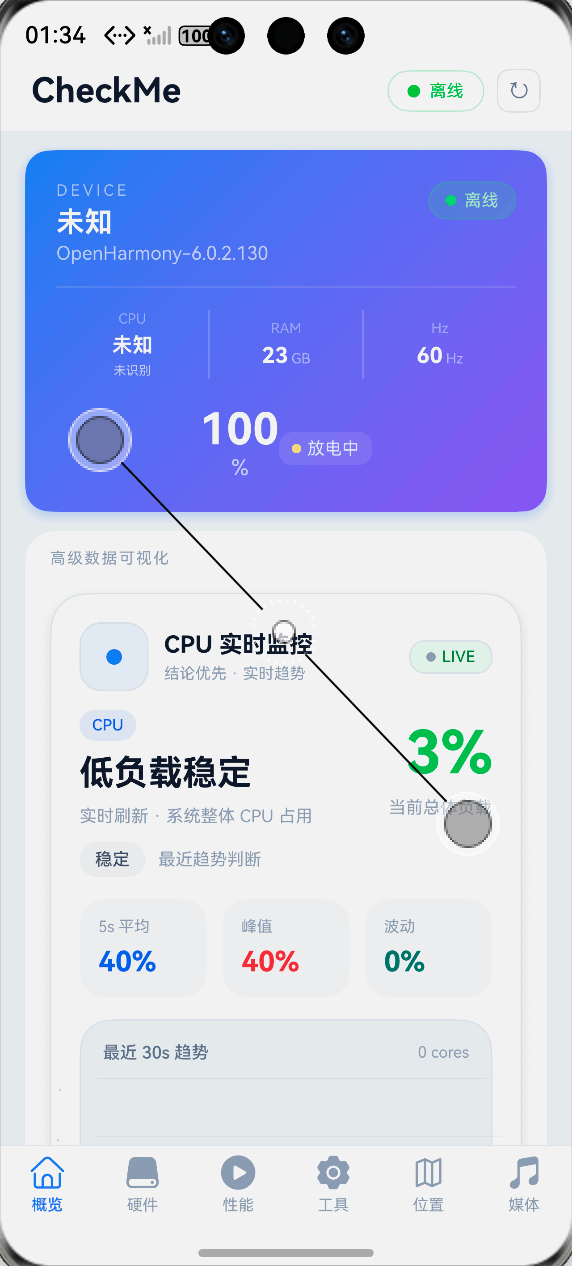

CheckMe 的首页不是单纯使用静态卡片，而是将 CPU、内存、存储、电池、网络等状态做成实时数据图表。AdvancedDashboard.ets 中有大量 Canvas 绘制逻辑，比如平滑折线和面积图：

private drawSmoothArea(
  ctx: CanvasRenderingContext2D,
  points: ChartPoint[],
  baselineY: number
): void {
  if (points.length === 0) {
    return;
  }

  const segments: SmoothSegment[] = buildSmoothSegments(points);
  ctx.beginPath();
  ctx.moveTo(points[0].x, points[0].y);

  for (let i = 0; i < segments.length; i++) {
    const segment = segments[i];
    ctx.bezierCurveTo(
      segment.cp1x,
      segment.cp1y,
      segment.cp2x,
      segment.cp2y,
      segment.x,
      segment.y
    );
  }

  ctx.lineTo(points[points.length - 1].x, baselineY);
  ctx.lineTo(points[0].x, baselineY);
  ctx.closePath();
}

这种实现比普通进度条更适合设备监控，因为设备状态不是一个静态值，而是连续变化的趋势。

比如 CPU 使用率：

• 当前值告诉用户“现在怎么样”
• 曲线告诉用户“刚才发生了什么”
• 峰值和波动告诉用户“是不是异常”

这就是“光感仪表盘”的价值：它不只是装饰，而是让数据更容易被感知。📈

---

七、主题适配：浅色和深色模式都要舒服

项目中单独抽出了 ThemeHelper，集中管理图表、卡片、文本、状态颜色。

public getCardBackground(): string {
  return this.isDarkMode ? '#1E293B' : '#FFFFFF';
}

public getCardShadowColor(): string {
  return this.isDarkMode
    ? 'rgba(0,0,0,0.25)'
    : 'rgba(15,23,42,0.09)';
}

public getSoftTrendPrimary(): string {
  return this.isDarkMode ? '#60A5FA' : '#2F7CF6';
}

这样做的好处是：

• 页面不会到处散落颜色值
• Canvas 图表也能跟随深浅色模式变化
• 后续调整视觉风格时成本更低

尤其是 Canvas 绘图，如果颜色直接写死，很容易出现深色模式下看不清、浅色模式下太刺眼的问题。

---

八、实时体验背后的生命周期控制

视觉体验要高级，不能只看“动起来”。真正的关键是：该动的时候动，不该动的时候停。

AdvancedDashboard 中的轮询逻辑是这样设计的：

private startPolling(): void {
  if (!this.isComponentVisible ||
      !AppLifecycleManager.getInstance().isAppInForeground()) {
    return;
  }

  this.stopPolling();
  void this.loadMetrics();

  this.pollTimer = setInterval(() => {
    if (this.isComponentVisible &&
        AppLifecycleManager.getInstance().isAppInForeground()) {
      void this.loadMetrics();
    }
  }, 2000) as number;
}

这段代码体现了一个原则：

实时刷新必须服从页面可见性和应用前后台状态。

项目还用 AppLifecycleManager 统一分发前后台状态：

public setForegroundState(isForeground: boolean): void {
  if (this.isInForeground !== isForeground) {
    this.isInForeground = isForeground;
    this.notifyListeners();
  }
}

这样的处理让首页实时仪表盘既有“活着”的感觉，也不会在后台持续消耗资源。

---

九、文章小结

这篇文章从视觉体验角度拆解了 CheckMe 的几个实现点：

• 用 setWindowLayoutFullScreen 和系统栏属性做沉浸式页面基础
• 用 getWindowAvoidArea 适配底部安全区
• 用底部 Tab 降低工具类应用的页面切换成本
• 用 Canvas 曲线和柔和色彩表达实时设备状态
• 用生命周期管理保证动画和轮询只在需要时运行

如果要给这个主题取一个关键词，我觉得不是“炫酷”，而是：克制的实时感。

工具类应用不适合做过度花哨的动效，但非常适合用轻量动画、光感图表、状态色和安全区适配提升专业感。CheckMe 的这套实现思路，也可以迁移到性能监控、网络诊断、电池健康、设备管理等 HarmonyOS 应用中。

---

参考资料

• 华为开发者文档：Implementing the Avoid Area for the Window-top Control Bar
• 华为开发者文档：Form Kit
