【OpenHarmony/HarmonyOs 】函数图像绘制实践：ArkTS 表达式解析与 Canvas 曲线采样

项目类型：OpenHarmony / HarmonyOS ArkTS 数学学习应用
项目名称：数学视界
对应主题：端侧 AI、全新视觉与交互体验、禁止 AI 识图
关键词：函数图像、Canvas、表达式解析、端侧计算、ArkTS、数学可视化 📈

一、为什么函数图像适合写成一篇独立文章？

在数学学习 App 中，函数图像是一个非常典型的“端侧智能”场景。它不需要拍照、不需要 AI 识图、不需要上传数据，只要用户输入函数表达式，应用就可以在本地完成解析、采样和绘制。

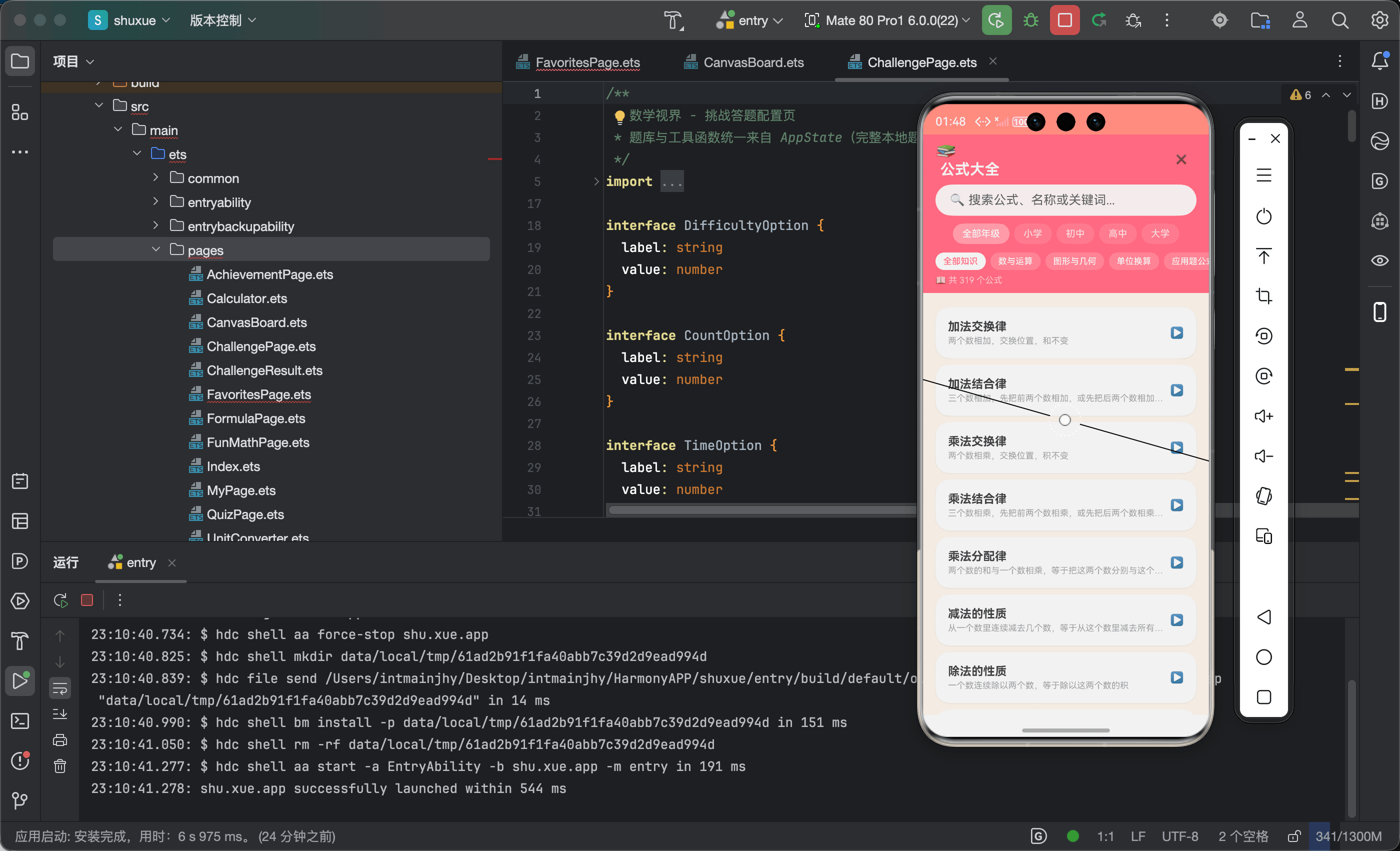

数学视界的 CanvasBoard.ets 中已经支持函数图像绘制：

• 用户输入表达式，比如 sin(x)、x^2、sqrt(x)；
• 程序把表达式转换为可计算形式；
• 在当前坐标范围内对 x 进行采样；
• 计算每个采样点的 y；
• 把数学坐标转换成 Canvas 坐标；
• 连成平滑曲线。

这篇文章就围绕这个流程展开，重点写函数图像如何在 ArkTS 中本地绘制。

二、函数图像的数据结构

画板中函数图像和几何模型分开存储：

@State functionGraphs: FuncGraph[] = []
@State functionInput: string = ''
@State graphRange: DrawGraphRange = {
  xMin: -10,
  xMax: 10,
  yMin: -10,
  yMax: 10
}

这样设计有两个好处：

1. 函数图像可以和圆、椭圆、双曲线同时存在；
2. 函数表达式是结构化数据，可以收藏、重绘、分享。

对于数学学习场景来说，保存表达式比保存截图更有意义。截图只能看，表达式可以继续编辑。

三、绘制入口：遍历所有函数图像

画板中有一个统一绘制入口：

drawAllFunctionGraphs(ctx: CanvasRenderingContext2D): void {
  for (let i: number = 0; i < this.functionGraphs.length; i++) {
    const graph: FuncGraph = this.functionGraphs[i]
    this.drawSingleFunction(
      ctx,
      graph.expr,
      graph.color,
      graph.label,
      graph.lineWidth ?? 2
    )
  }
}

这里可以看到，每条函数图像至少需要：

• expr：函数表达式；
• color：曲线颜色；
• label：图例标签；
• lineWidth：线宽。

这就让多个函数同屏对比成为可能，比如：

• y = x
• y = x^2
• y = sin(x)
• y = log(x)

学生可以很直观地观察不同函数的形状差异。

四、核心绘制逻辑：采样 x，计算 y，再连线

单条函数图像的绘制逻辑如下：

drawSingleFunction(
  ctx: CanvasRenderingContext2D,
  expr: string,
  color: string,
  label: string,
  lineWidth: number
): void {
  if (expr === '') return

  const exprLower: string = expr.replace(/\s+/g, '').toLowerCase()

  ctx.strokeStyle = color
  ctx.lineWidth = lineWidth
  ctx.beginPath()

  let started: boolean = false
  const step: number =
    (this.graphRange.xMax - this.graphRange.xMin) /
    this.canvasWidth * 0.5

  for (let mathX: number = this.graphRange.xMin; mathX <= this.graphRange.xMax; mathX += step) {
    const mathY: number = this.evaluateExpr(exprLower, mathX)
    if (isFinite(mathY)) {
      const pt: DrawPoint = this.mathToCanvas(mathX, mathY)
      if (!started) {
        ctx.moveTo(pt.x, pt.y)
        started = true
      } else {
        ctx.lineTo(pt.x, pt.y)
      }
    } else {
      started = false
    }
  }

  ctx.stroke()
}

这段代码的重点有三个：

1. step 根据坐标范围和画布宽度动态计算；
2. 每个 mathX 都调用 evaluateExpr() 得到 mathY；
3. 如果结果不是有限数，就断开曲线，避免把不连续点硬连起来。

例如 log(x) 在 x <= 0 时没有实数结果，此时 isFinite(mathY) 会避免绘制错误线段。

五、表达式求值：把数学写法转换成 JS/ArkTS 可计算写法

用户输入的表达式通常是数学写法，比如：

x^2
sin(x)
sqrt(x)
ln(x)
abs(x)

程序需要把它转换成运行时能计算的形式：

evaluateExpr(expr: string, x: number): number {
  try {
    let e: string = expr.replace(/x/g, `(${x})`)
    e = e.replace(/\^/g, '**')
    e = e.replace(/pi/g, `${Math.PI}`)
    e = e.replace(/e(?![x])/g, `${Math.E}`)
    e = e.replace(/sin\(/g, `Math.sin(`)
    e = e.replace(/cos\(/g, `Math.cos(`)
    e = e.replace(/tan\(/g, `Math.tan(`)
    e = e.replace(/sqrt\(/g, `Math.sqrt(`)
    e = e.replace(/log\(/g, `Math.log10(`)
    e = e.replace(/ln\(/g, `Math.log(`)
    e = e.replace(/abs\(/g, `Math.abs(`)
    e = e.replace(/exp\(/g, `Math.exp(`)

    const fn: Function = new Function(`"use strict"; return (${e})`)
    return fn() as number
  } catch {
    return NaN
  }
}

这一段体现了函数绘制的核心思路：

• x 替换成当前采样点；
• ^ 替换成幂运算 **；
• sin/cos/tan 映射到 Math；
• log/ln/sqrt/abs/exp 映射到标准数学函数；
• 计算失败则返回 NaN。

注意：当前画板函数绘制使用 new Function 来快速验证表达式。项目中的科学计算器普通算术部分则手写了解析器，没有使用 new Function。如果未来要强化安全性，可以把画板表达式也改造成同一套白名单解析器。

六、为什么要在本地绘制，而不是 AI 识图？

函数学习有两种路线：

• 拍照识别题目，再让 AI 画图；
• 用户输入表达式，端侧直接绘图。

数学视界选择后者。原因很明确：

• 🔐 不需要相机权限；
• 🚫 不上传试卷图片；
• ⚡ 本地计算，响应快；
• 🧠 学生能理解表达式和图像之间的对应关系；
• 📦 表达式可以收藏和复用。

对学习类应用来说，“自己输入，自己观察变化”比“拍照等答案”更有学习价值。

七、图例显示：让多函数对比更清晰

当函数有标签时，会绘制一个小图例：

if (label !== '') {
  ctx.fillStyle = color
  ctx.fillRect(10, 10, 20, 3)
  ctx.fillStyle = this.getColor('#333333', '#EEEEEE')
  ctx.font = '11px sans-serif'
  ctx.textAlign = 'left'
  ctx.fillText(label, 36, 16)
}

这个小细节很适合多函数对比。例如学生同时画：

• y = x
• y = 2x
• y = x + 2

图例可以帮助他们理解斜率、截距变化对图像的影响。

八、深色模式下的可读性

函数图像不是普通 UI，它有坐标轴、网格、标签、曲线。如果只是简单把背景变黑，很容易出现曲线或文字看不清的问题。

项目中通过 getColor() 处理深浅色：

getColor(lightColor: string, darkColor: string): string {
  return this.isDarkMode ? darkColor : lightColor
}

绘制坐标轴时也会切换颜色：

ctx.strokeStyle = this.getColor('#333333', '#EEEEEE')
ctx.fillStyle = this.getColor('#555555', '#CCCCCC')

这样在深色背景下，坐标轴、刻度、标签仍然清晰。

九、可以继续优化的方向

当前函数图像绘制已经能满足基础学习需求，但还可以继续增强：

1. 表达式解析改为安全白名单解析器；
2. 支持隐式乘法，比如 2x 自动识别为 2*x；
3. 支持分段函数；
4. 支持导数图像；
5. 支持函数零点、极值点标注；
6. 支持图像交点求解；
7. 支持函数收藏后重新加载。

这些能力都不需要云端 AI，完全可以在端侧逐步实现。

十、总结

这篇文章围绕“函数图像绘制”展开，和另一个物理项目里的 Canvas 动画文章有明显区别。它更关注数学表达式、采样、坐标映射和本地计算。

核心实现包括：

• 📈 用 functionGraphs 保存函数表达式；
• 🧮 用 evaluateExpr() 把表达式转换成本地可计算结果；
• 🧭 用 mathToCanvas() 将数学坐标映射到屏幕；
• ✂️ 用 isFinite() 处理不连续点；
• 🌙 用深色模式颜色映射保证坐标轴和标签可读；
• 🔐 避免 AI 识图和图片上传，保护学习隐私。

数学学习应用的端侧能力，不一定非要接大模型。像函数图像绘制这种“输入表达式，立即生成可视化结果”的能力，本身就是非常实用的端侧智能。🚀
