【OpenHarmony/HarmonyOs 】数学曲线画板实战：圆、椭圆、双曲线、抛物线的参数化绘制

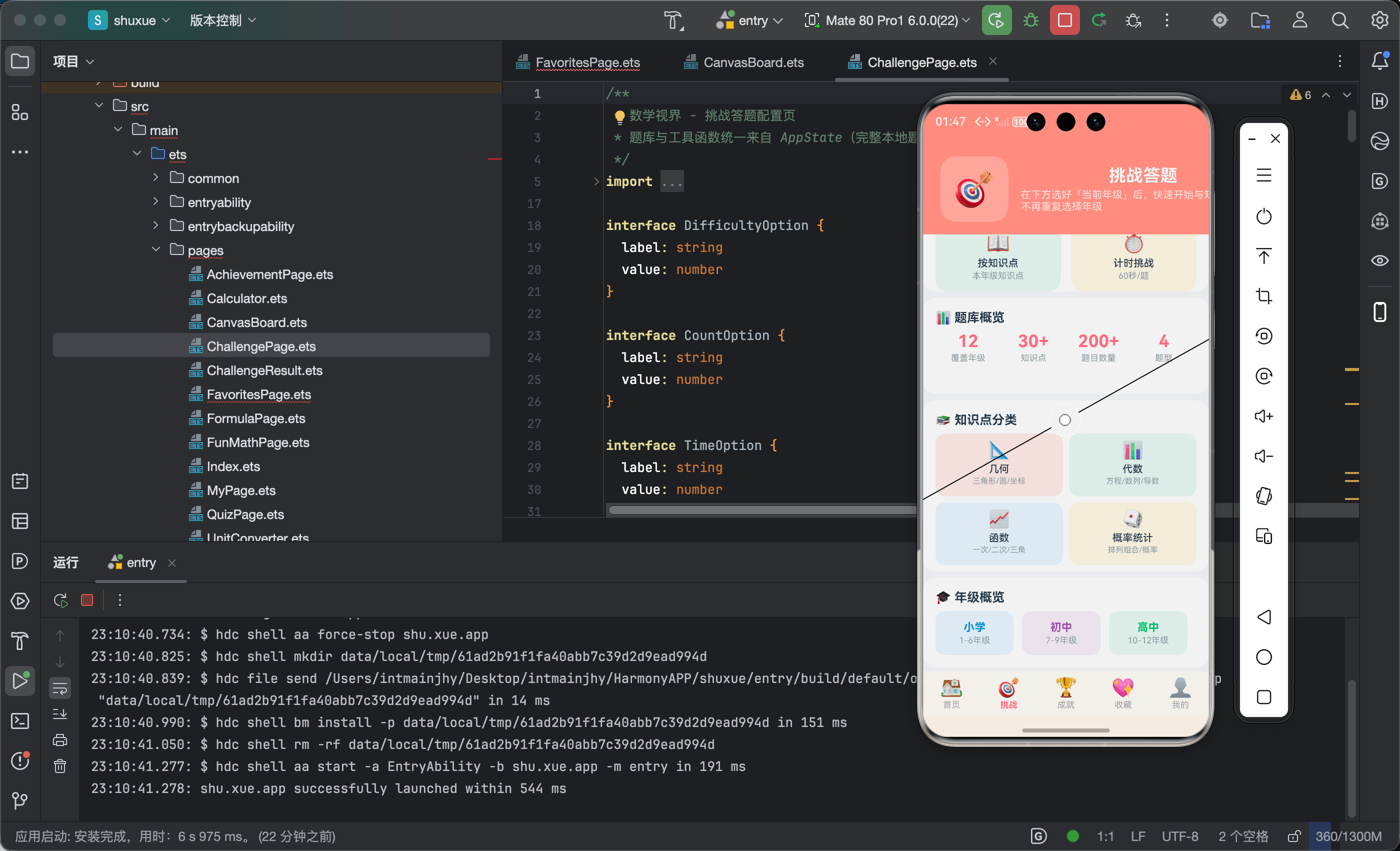

项目类型：OpenHarmony / HarmonyOS ArkTS 数学学习应用
项目名称：数学视界
对应主题：悬浮导航栏、沉浸光感、全新视觉与交互体验等
关键词：ArkTS、Canvas、解析几何、参数化绘制、数学画板、端侧计算 📐

一、为什么这篇不写普通 Canvas，而写“数学曲线画板”？

之前很多 OpenHarmony 文章会写 Canvas 画线、画圆、画动画，但数学学习 App 里更有价值的是：把抽象公式变成可交互、可观察、可收藏的学习对象。

在“数学视界”项目中，CanvasBoard.ets 不只是一个涂鸦板，它更像一个解析几何实验台：

• ⭕ 圆：支持圆心、半径、方程、半径线；
• 📐 双曲线：支持横向/纵向、渐近线、顶点、焦点；
• ⬭ 椭圆：支持长短轴、中心、顶点；
• 🔻 抛物线：支持顶点、方向、参数；
• 📈 函数：支持表达式采样绘制；
• 🧭 坐标系：支持网格、坐标轴、标签、平移。

所以这篇文章重点不是“Canvas 怎么画圆”，而是讲如何把数学模型参数化，然后再映射到屏幕坐标中绘制出来。

二、整体状态设计：画板先保存数学对象

画板页里维护了两类核心数据：

@State shapes: DrawShape[] = []
@State functionGraphs: FuncGraph[] = []
@State modelList: MathModel[] = []
@State graphRange: DrawGraphRange = {
  xMin: -10,
  xMax: 10,
  yMin: -10,
  yMax: 10
}

这里的关键是：画板不是直接保存像素点，而是保存数学对象。

• shapes 保存用户手绘的线段、点；
• functionGraphs 保存函数表达式；
• modelList 保存圆、椭圆、双曲线、抛物线等参数模型；
• graphRange 保存当前坐标视野。

这样做有一个非常大的好处：当用户缩放、平移、切换深色模式时，不需要重新生成业务数据，只需要根据当前坐标范围重新绘制。

三、坐标转换：数学坐标和屏幕坐标的桥梁

Canvas 绘制使用的是屏幕坐标，左上角是 (0, 0)，向右为 x 正方向，向下为 y 正方向。数学坐标系通常以中心为原点，向上为 y 正方向。

所以画板必须先做坐标转换：

mathToCanvas(mathX: number, mathY: number): DrawPoint {
  if (this.canvasWidth === 0) return { x: 0, y: 0 }

  const x: number =
    ((mathX - this.graphRange.xMin) /
    (this.graphRange.xMax - this.graphRange.xMin)) *
    this.canvasWidth

  const y: number =
    ((this.graphRange.yMax - mathY) /
    (this.graphRange.yMax - this.graphRange.yMin)) *
    this.canvasHeight

  return { x, y }
}

反向转换则用于触摸操作：

canvasToMath(canvasX: number, canvasY: number): DrawPoint {
  const mathX: number =
    (canvasX / this.canvasWidth) *
    (this.graphRange.xMax - this.graphRange.xMin) +
    this.graphRange.xMin

  const mathY: number =
    this.graphRange.yMax -
    (canvasY / this.canvasHeight) *
    (this.graphRange.yMax - this.graphRange.yMin)

  return { x: mathX, y: mathY }
}

这两个函数是整个数学画板的基础。只要坐标转换准确，后续的圆、椭圆、双曲线、函数图像都可以稳定绘制。

四、添加数学模型：从参数面板到 modelList

项目中通过 selectedTool 判断当前添加哪类模型：

private modelTools: DrawTool[] = [
  { id: 'circle', label: '圆', icon: '⭕' },
  { id: 'hyperbola', label: '双曲线', icon: '📐' },
  { id: 'ellipse', label: '椭圆', icon: '⬭' },
  { id: 'parabola', label: '抛物线', icon: '🔻' },
  { id: 'function', label: '函数', icon: '📈' },
]

当用户点击“添加模型”时，会把当前参数固化为一个 MathModel：

if (this.selectedTool === 'circle') {
  const model: MathModel = {
    id: this.newId(),
    type: 'circle',
    modelType: 'horizontal',
    h: this.circle_h,
    k: this.circle_k,
    r: this.circle_r,
    a: 0,
    b: 0,
    color: this.circleColor,
    strokeWidth: this.strokeWidth,
    filled: this.isFilled,
    dashed: this.isDashed,
    showEquation: this.circleShowEq,
    showCenter: this.circleShowCenter,
    showRadius: this.circleShowRadius,
    showVertices: false,
    showAsymptotes: false,
    showFoci: false,
  }
  this.modelList.push(model)
}

圆需要的核心参数是：

• h：圆心 x 坐标；
• k：圆心 y 坐标；
• r：半径；
• showEquation：是否显示方程；
• showCenter：是否显示圆心；
• showRadius：是否显示半径线。

这比直接在 Canvas 上画一次圆更灵活，因为模型对象可以删除、重绘、收藏、分享。

五、圆的绘制：标准方程可视化

圆的标准方程是：

(x - h)^2 + (y - k)^2 = r^2

代码中先把圆心和半径转换成 Canvas 坐标：

drawCircleModel(ctx: CanvasRenderingContext2D, model: MathModel): void {
  const c: DrawPoint = this.mathToCanvas(model.h, model.k)
  const rPx: number =
    Math.abs(this.mathToCanvas(model.h + model.r, model.k).x - c.x)

  ctx.strokeStyle = model.color
  ctx.fillStyle = model.color
  ctx.lineWidth = model.strokeWidth

  ctx.beginPath()
  ctx.arc(c.x, c.y, rPx, 0, Math.PI * 2)
  ctx.stroke()
}

这里的 rPx 很有意思：它不是直接把数学半径当像素，而是通过 mathToCanvas(model.h + model.r, model.k) 计算出半径对应的屏幕长度。这样当坐标范围变化时，圆会自动缩放。

如果用户开启显示圆心：

if (model.showCenter) {
  ctx.beginPath()
  ctx.arc(c.x, c.y, 4, 0, Math.PI * 2)
  ctx.fill()
}

如果开启显示半径：

if (model.showRadius) {
  const re: DrawPoint = this.mathToCanvas(model.h + model.r, model.k)
  ctx.setLineDash([4, 2])
  ctx.beginPath()
  ctx.moveTo(c.x, c.y)
  ctx.lineTo(re.x, re.y)
  ctx.stroke()
  ctx.setLineDash([])
}

这种设计对学生很友好：不仅看到圆，还能看到圆心、半径、方程之间的关系。

六、方程显示：让图像和公式互相对应

圆的方程由 buildCircleEq() 生成：

buildCircleEq(h: number, k: number, r: number): string {
  let eq: string = ''
  if (Math.abs(h) < 0.01) eq += 'x²'
  else eq += `(x${h >= 0 ? '-' : '+'}${Math.abs(h).toFixed(1)})²`

  eq += ' + '

  if (Math.abs(k) < 0.01) eq += 'y²'
  else eq += `(y${k >= 0 ? '-' : '+'}${Math.abs(k).toFixed(1)})²`

  eq += ' = ' + r.toFixed(2) + '²'
  return eq
}

这段代码看似只是字符串拼接，但对学习体验很重要。学生调整圆心和半径后，可以马上看到方程变化：

• 圆心在原点：x² + y² = r²
• 圆心右移：(x-h)² + y² = r²
• 圆心上移：x² + (y-k)² = r²

这就是数学画板比静态公式表更有价值的地方。

七、双曲线、椭圆、抛物线：统一模型，不同绘制

添加双曲线时，参数是 h、k、a、b、modelType：

const model: MathModel = {
  id: this.newId(),
  type: 'hyperbola',
  modelType: this.hyperbolaType,
  h: this.hyperbola_h,
  k: this.hyperbola_k,
  r: 0,
  a: this.hyperbola_a,
  b: this.hyperbola_b,
  color: this.hyperbolaColor,
  strokeWidth: this.strokeWidth,
  filled: false,
  dashed: this.isDashed,
  showEquation: this.hyperbolaShowEq,
  showCenter: true,
  showVertices: this.hyperbolaShowVertices,
  showAsymptotes: this.hyperbolaShowAsymptotes,
  showFoci: this.hyperbolaShowFoci,
}

模型结构保持统一，绘制时通过 type 分发：

drawModel(ctx: CanvasRenderingContext2D, model: MathModel): void {
  switch (model.type) {
    case 'circle':
      this.drawCircleModel(ctx, model)
      break
    case 'hyperbola':
      this.drawHyperbolaModel(ctx, model)
      break
    case 'ellipse':
      this.drawEllipseModel(ctx, model)
      break
    case 'parabola':
      this.drawParabolaModel(ctx, model)
      break
  }
}

这种“统一模型 + 分类绘制”的结构很适合继续扩展，比如后续增加：

• 直线；
• 抛物线标准式切换；
• 极坐标曲线；
• 参数方程；
• 圆锥曲线综合模式。

八、触摸交互：画板不是静态展示

画板也支持触摸绘制、选中、平移、橡皮擦。触摸事件会先转成数学坐标：

const touch: TouchObject = event.touches[0]
const canvasX: number = touch.x
const canvasY: number = touch.y
const mathPt: DrawPoint = this.canvasToMath(canvasX, canvasY)

this.cursorPos = {
  x: canvasX,
  y: canvasY,
  mathX: mathPt.x,
  mathY: mathPt.y
}

如果当前工具是平移：

const dx: number =
  (canvasX - this.lastPanPos.x) /
  this.canvasWidth *
  (this.graphRange.xMax - this.graphRange.xMin)

this.graphRange.xMin -= dx
this.graphRange.xMax -= dx

这样平移改变的是坐标视野，而不是移动像素图层。这一点非常重要，因为数学画板应该始终以坐标系为中心，而不是以屏幕截图为中心。

九、学习数据联动：画图也算学习行为

当用户添加模型或完成绘制时，项目会记录学习行为：

AppState.recordDrawing()
this.redraw()

这让画板和首页学习进度、成就系统产生连接。用户不是孤立地画一个图，而是在完成一次“数学探究”。

十、总结

这篇文章对应的是“全新视觉与交互体验”主题，但它不是泛泛写 UI，而是聚焦数学项目特有的解析几何画板。

核心实现可以总结为：

• 📐 用 MathModel 保存圆、椭圆、双曲线、抛物线参数；
• 🧭 用 mathToCanvas() 和 canvasToMath() 打通数学坐标和屏幕坐标；
• ⭕ 用参数化方式绘制圆，并显示圆心、半径、方程；
• 📈 用统一 drawModel() 分发不同曲线绘制；
• 👆 用触摸事件支持平移、绘制、删除；
• 🎯 用 AppState.recordDrawing() 接入学习统计。

数学类应用最吸引人的地方，不是把公式堆在页面上，而是让公式真正动起来、画出来、被操作。这个画板就是数学视界里最有辨识度的功能之一。🚀
