下面开始真正的适配阶段，工作目录很好在源码中发现，毕竟 \driver\ 目录里面非常清晰。

总览

找到 camera 的目录下，.md 文件交代的非常清楚关于目录结构的内容：

/drivers/peripheral/camera
    ├── hal                         # camera模块的hal层代码
    │   ├── adapter                 # camera hal平台适配层的实现
    │   ├── buffer_manager          # camera hal统一的Buffer管理
    │   ├── device_manager          # 提供camera hal层设备管理能力，包括设备枚举、设备能力查询等
    │   ├── hdi_impl                # camera hal HDI的具体实现
    │   ├── include                 # camera hal层内部的头文件
    │   ├── init                    # camera hal层HDI接口使用样例实现
    │   ├── pipeline_core           # camera hal层pipeline核心代码
    │   ├── test                    # camera hal层测试代码实现
    │   └── utils                   # camera hal层工具类代码，目前提供的是watchdog
    ├── hal_c                       # 提供C实现的HAL接口
    │   ├── hdi_cif                 # C实现的HDI接口适配代码
    │   └── include                 # C形式的HDI接口
    └── interfaces                  # camera hal对上层服务提供的驱动能力接口
        ├── hdi_ipc                 # IPC模式的HDI实现
        ├── hdi_passthrough         # 直通模式的HDI实现
        └── include                 # camera hal对外提供的HDI定义

第一阶段：先让系统真正识别两个摄像头

刚开始打开 Camera App，一片漆黑，我就知道这里偷不了懒了，而且后来发现，最大的问题不是拍照，而是它甚至没有完整地把两个摄像头作为前后摄来认识。于是第一步就是确认底层到底暴露了几个 cameraId。
再 OH 系统中可以使用鸿蒙的指令工具 hidumper，这个是用于统一系统信息导出的命令行工具，支持分析CPU、内存、存储等系统资源使用情况，查询系统服务运行情况，定位资源使用异常、通信等相关问题。
使用：

hidumper -s CameraService

看下输出：

# hidumper -s CameraService

-------------------------------[ability]-------------------------------


----------------------------------CameraService----------------------------------
--------Dump Summary Begin-------
# Number of Cameras:[2]
# Number of Active Cameras:[0]
# Current session summary:
  Number of Camera sessions:[0]
--------Dump CameraDevice Begin-------
# Camera ID:[lcam001]:
    ## Camera Position:[Back]
    ## Camera Type:[Wide-Angle]
    ## Camera Connection Type:[Builtin]
    ## Camera Available stream configuration List:
        ### Basic Stream Info Size: 10
            Format:[YCBCR_420_SP]    Size:[Width:640 Height:480]
            Format:[JPEG]    Size:[Width:640 Height:480]
            Format:[YCBCR_420_SP]    Size:[Width:1280 Height:960]
            Format:[JPEG]    Size:[Width:1280 Height:960]
            Format:[YCBCR_420_SP]    Size:[Width:1280 Height:720]
            Format:[JPEG]    Size:[Width:1280 Height:720]
            Format:[YCBCR_420_SP]    Size:[Width:720 Height:720]
            Format:[JPEG]    Size:[Width:720 Height:720]
            Format:[YCBCR_420_SP]    Size:[Width:1920 Height:1080]
            Format:[JPEG]    Size:[Width:1920 Height:1080]
    ## Zoom Related Info:
       OHOS_ABILITY_ZOOM_RATIO_RANGE data size:2
       Available Zoom Ratio Range:[1.0000001.000000]
    ## Flash Related Info:
       Available Flash Modes:[ Close ]
    ## Compensation Related Info:
       Available Compensation Modes:[ 00]
    ## Color Space Related Info:
    ## AF Related Info:
       Available Focus Modes:[ Manual Continuous-Auto Auto Locked ]
    ## AE Related Info:
       Available Exposure Modes:[ Manual Continuous-Auto Locked Auto ]
    ## Sensor Related Info:
    ## Video Stabilization Related Info:
       Available Video Stabilization Modes:[ Off ]:
    ## Video FrameRateRange Related Info:
       Available FrameRateRange:
       [ 15, 30 ]
    ## Camera Prelaunch Related Info:
    ## Camera Thumbnail Related Info:
# Camera ID:[lcam002]:
    ## Camera Position:[Front]
    ## Camera Type:[Wide-Angle]
    ## Camera Connection Type:[Builtin]
    ## Camera Available stream configuration List:
        ### Basic Stream Info Size: 10
            Format:[YCBCR_420_SP]    Size:[Width:640 Height:480]
            Format:[JPEG]    Size:[Width:640 Height:480]
            Format:[YCBCR_420_SP]    Size:[Width:1280 Height:960]
            Format:[JPEG]    Size:[Width:1280 Height:960]
            Format:[YCBCR_420_SP]    Size:[Width:1280 Height:720]
            Format:[JPEG]    Size:[Width:1280 Height:720]
            Format:[YCBCR_420_SP]    Size:[Width:720 Height:720]
            Format:[JPEG]    Size:[Width:720 Height:720]
            Format:[YCBCR_420_SP]    Size:[Width:1920 Height:1080]
            Format:[JPEG]    Size:[Width:1920 Height:1080]
    ## Zoom Related Info:
       OHOS_ABILITY_ZOOM_RATIO_RANGE data size:2
       Available Zoom Ratio Range:[1.0000001.000000]
    ## Flash Related Info:
       Available Flash Modes:[ Close ]
    ## Compensation Related Info:
       Available Compensation Modes:[ 00]
    ## Color Space Related Info:
    ## AF Related Info:
       Available Focus Modes:[ Manual Continuous-Auto Auto Locked ]
    ## AE Related Info:
       Available Exposure Modes:[ Manual Continuous-Auto Locked Auto ]
    ## Sensor Related Info:
    ## Video Stabilization Related Info:
       Available Video Stabilization Modes:[ Off ]:
    ## Video FrameRateRange Related Info:
       Available FrameRateRange:
       [ 15, 30 ]
    ## Camera Prelaunch Related Info:
    ## Camera Thumbnail Related Info:

可以看到系统里面有两个逻辑摄像头：

lcam001
lcam002

这里就有一个很关键的问题：OpenHarmony 上层并不知道 lcam001 应该是后摄，lcam002 应该是前摄。对人来说很好理解，对代码来说，不写它就不知道。

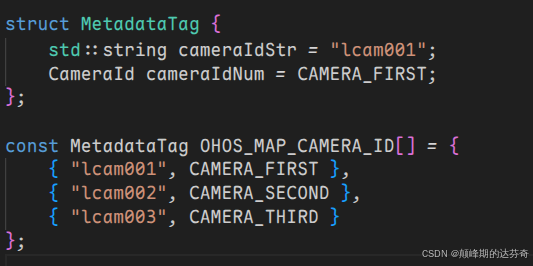

于是先在 V4L2 source node 中补上逻辑摄像头映射：

lcam001 -> CAMERA_FIRST
lcam002 -> CAMERA_SECOND
lcam003 -> CAMERA_THIRD

code
对应修改位置：

drivers/peripheral/camera/vdi_base/common/adapter/platform/v4l2/src/pipeline_core/nodes/v4l2_source_node/v4l2_source_node.cpp

与此同时，原来这里还有一部分逻辑被 V4L2_EMULATOR 之类的宏限制住，实际在 MUSEPaper2 上走的是真实 V4L2 设备路径，所以这部分也需要放开，不然上层以为自己在开摄像头，底层则像是在参加一场没有观众的演出。

第二阶段：让 V4L2 设备和 OpenHarmony 的格式对上

改完发现还是漆黑一片，所以只能顺着结构层次看看还有什么问题，AI 说摄像头这部分特别容易出现一个现象：明明设备存在，日志也说打开了，但是就是没有图像。这个时候大概率要看格式。
MUSEPaper2 上对应的 V4L2 设备名称中有 Spacemit 的虚拟视频设备，例如：

spacemit vivi
spacemit vivi2

在文件 /device/board/spacemit/musepaper2/camera/vdi_impl/v4l2/device_manager/include/project_hardware.h 中可以看到：
code

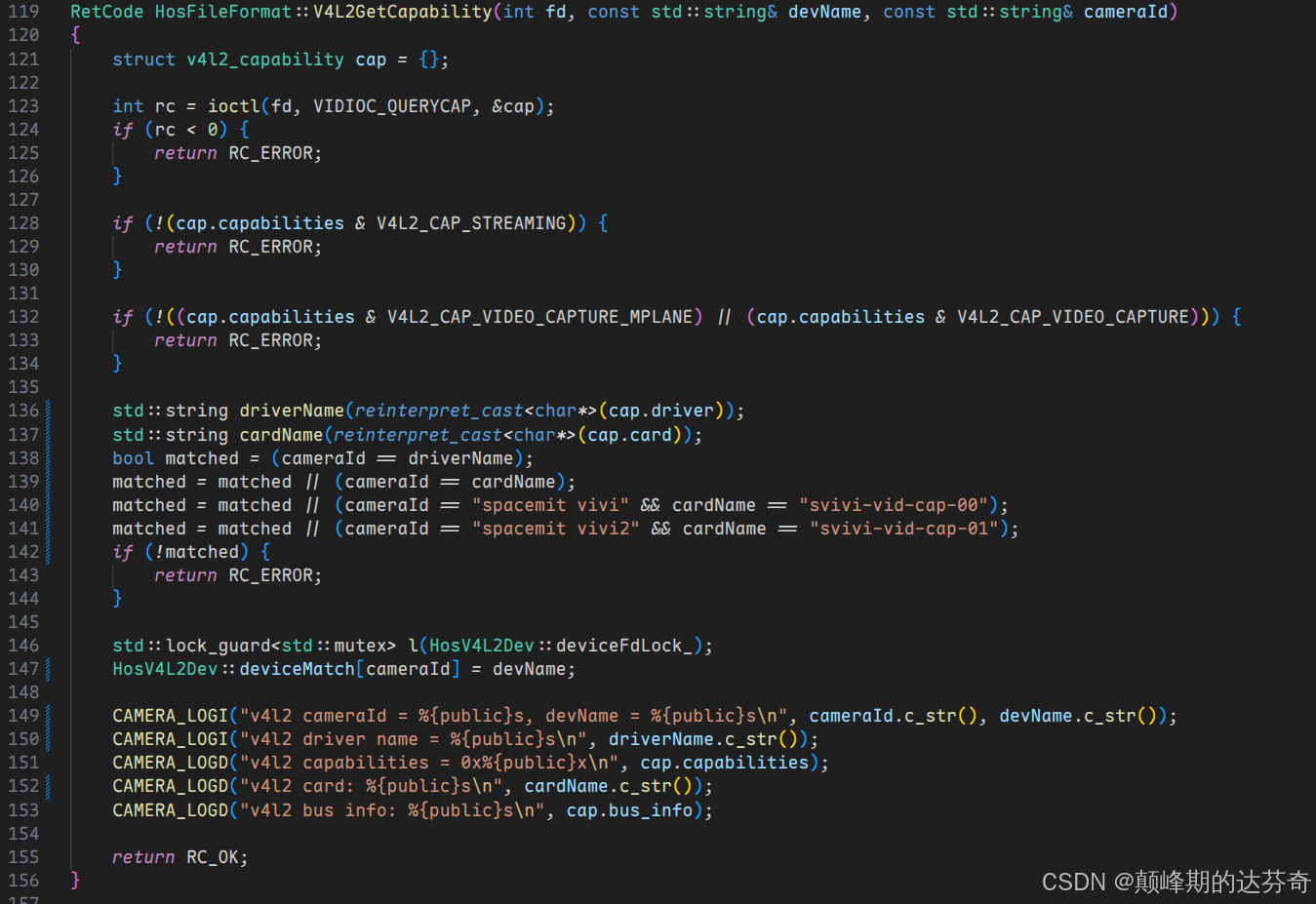

为了让 Camera Host 能够正确找到它们，我在 V4L2 file format 逻辑中加入了 fallback 匹配：

spacemit vivi  -> svivi-vid-cap-00
spacemit vivi2 -> svivi-vid-cap-01

drivers/peripheral/camera/vdi_base/common/adapter/platform/v4l2/src/driver_adapter/src/v4l2_fileformat.cpp
接下来是格式映射。OpenHarmony Camera Framework 里面使用的是自己的 Camera Format，例如：

CAMERA_FORMAT_YCBCR_420_SP
CAMERA_FORMAT_YCRCB_420_SP
CAMERA_FORMAT_BLOB

而 V4L2 侧使用的是：

V4L2_PIX_FMT_NV12
V4L2_PIX_FMT_NV21

这两个体系要对上，不然上层想要 NV12，底层却不知道怎么给，结果就是预览黑屏或者 stream 创建失败。
因此在代码中补充了映射：

CAMERA_FORMAT_YCBCR_420_SP -> V4L2_PIX_FMT_NV12
CAMERA_FORMAT_YCRCB_420_SP -> V4L2_PIX_FMT_NV21
CAMERA_FORMAT_BLOB         -> V4L2_PIX_FMT_NV12

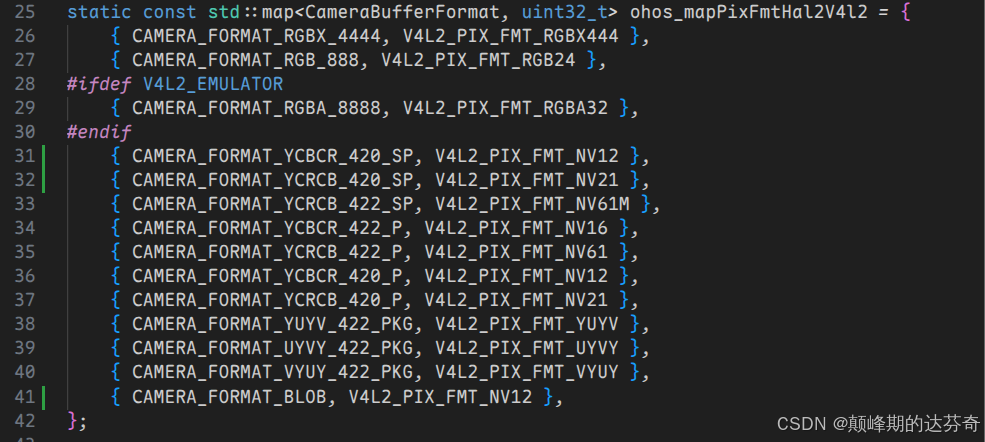

drivers/peripheral/camera/vdi_base/common/adapter/platform/v4l2/src/driver_adapter/include/v4l2_utils.h
这里 BLOB 看起来有点奇怪，因为经过搜索它一般用于 JPEG 拍照输出。但是当前这条 V4L2 路径还需要先保证 buffer 能够被正确申请和流转，所以这里先让它能够进入可用路径，后面再处理 JPEG 编码和保存。

这一步做完之后，摄像头从“看起来存在”变成了“真的能给我东西”。

第三阶段：补 metadata 和板级 hcs 能力

OpenHarmony 的 Camera App 在创建 preview/photo output 的时候，不是想要什么尺寸就直接创建，而是会先去读底层暴露出来的能力，也就是 metadata 和 hcs 中的配置。
如果底层没有告诉上层“我支持 1280x960 的 NV12 预览”，那么应用层就算硬写也没有用。

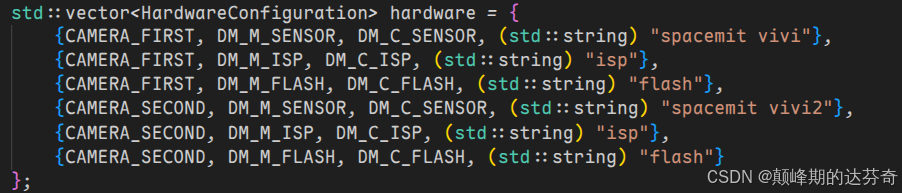

因此这里需要在 /vendor/spacemit/musepaper2/hdf_config/uhdf/camera/hdi_impl/camera_host_config.hcs 修改板级 camera host 配置，为两个摄像头都补充可用配置，包括：

数据由 AI 提供。。

并且同时暴露：

YCBCR_420_SP  预览
JPEG          拍照

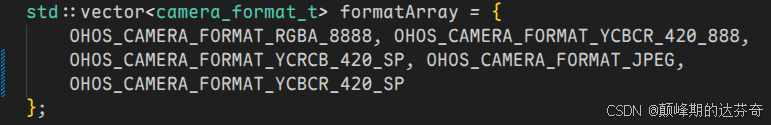

除此之外，在 /drivers/peripheral/camera/vdi_base/v4l2/include/camera_host/metadata_enum_map.h 中补上：
在这里插入图片描述
这一步之后再看：

hidumper -s CameraService

可以看到两个摄像头都已经有了比较完整的 stream info。这里我还记了一下，当时两个摄像头的 Basic Stream Info Size 都能看到 10，也就是预览和拍照的组合已经能被系统读出来了。

第四阶段：Camera App 的前后摄切换

底层有两个摄像头是一回事，应用上能不能切换是另一回事。
开始的时候，Camera App 里切换按钮并不能稳定显示，或者显示了也切不过去。这里的问题主要在应用层：MUSEPaper2 是 RISC-V 板子，但是我们希望它走手机 Camera UI 路径，而不是 default 设备路径。

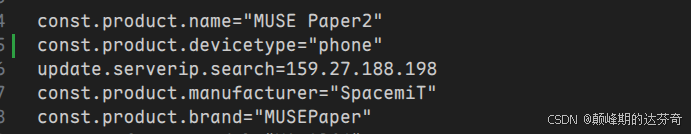

因此在产品参数里加入：

const.product.devicetype="phone"

vendor/spacemit/musepaper2/etc/param/product_musepaper2.para

这样 Camera App 会走 phone 端 UI。
然后在应用层做了几处适配：

applications/standard/camera/common/src/main/ets/default/camera/CameraService.ts
applications/standard/camera/common/src/main/ets/default/function/CameraBasicFunction.ts
applications/standard/camera/common/src/main/ets/default/featurecommon/cameraswitcher/CameraSwitchButton.ets
applications/standard/camera/product/phone/src/main/ets/pages/FootBar.ets

核心思路有三个：

初始化时用真实 camera count 更新 CameraPlatformCapability。
FootBar 判断是否显示切换按钮时，不只依赖原本状态，也参考平台识别到的摄像头数量。
把切换按钮的点击区域放到外层 Column 上，不要让它看起来有按钮，实际上点起来像抽奖。

最后点击切换按钮后，日志能够看到：

createCameraInput id = lcam002
selected previewProfile = {"format":1004,"size":{"width":1280,"height":960}}
selected photoProfile = {"format":2000,"size":{"width":1280,"height":960}}
createSession end

这说明前摄切换已经真正走到了 lcam002，不是只改了 UI 状态。

至此，我终于可以认真说一句：前后摄切换成功。

第五阶段：预览画面和页面布局

摄像头能看到画面之后，新的问题出现了：Camera App 页面布局并不和谐，底部控制区有点和系统导航栏打架。
一开始看起来只是“按钮稍微靠下”，但是对于实际使用来说，这就是非常明显的问题。尤其是 MUSEPaper2 的屏幕尺寸和 phone UI 的默认布局并不完全一致。
在：

applications/standard/camera/product/phone/src/main/ets/pages/index.ets

中调整底部安全区域：

const ZOOM_HEIGHT = 140;
const BOTTOM_SAFE_AREA_HEIGHT = 240;

并在布局位置计算中使用：

.position({ y: Math.max(0, this.state.footBarHeight + ZOOM_HEIGHT - BOTTOM_SAFE_AREA_HEIGHT) })

最后用 uitest dumpLayout 看布局结果：

Camera app window: [0,32][1200,1800]
Preview/XComponent area: [0,73][1200,1672]
Shutter button: [543,1552][657,1666]
Camera switch button: [729,1576][795,1642]
System navigation bar: [0,1800][1200,1920]

这就比较清楚了，Camera 窗口底部到 y=1800，系统导航栏从 y=1800 开始，两个没有继续互相挤压。

UI 这种东西，代码改一行，观感差很多。虽然它不如驱动听起来“硬核”，但是用户第一眼看到的就是它，不能装作没看见。但是这些东西又很浪费时间去一点点调整，所以这些工作是使用 AI 更多。

第六阶段：拍照保存到相册

这部分是最折磨人的地方。
预览能看，前后摄能切，按下快门也有反应，但是照片没有进入相册。也就是说，用户看到的画面是活的，但按下快门之后，系统像是沉默了。头疼。
先看应用层日志：

ShutterButton
ACTION_CAPTURE
CameraService.takePicture
photoOutput captureStartWithInfo

说明应用层确实发起了拍照请求，而且 Framework 也给了 captureStart。
但是继续看 SaveCameraAsset，没有看到：

imageArrival
readNextImage
fileio write

这就说明 ImageReceiver 没收到真正的 JPEG 图像。

换成人话就是：
快门按下去了，系统也说“我开始拍了”，但是照片数据没有送到保存模块。
太奇怪了。

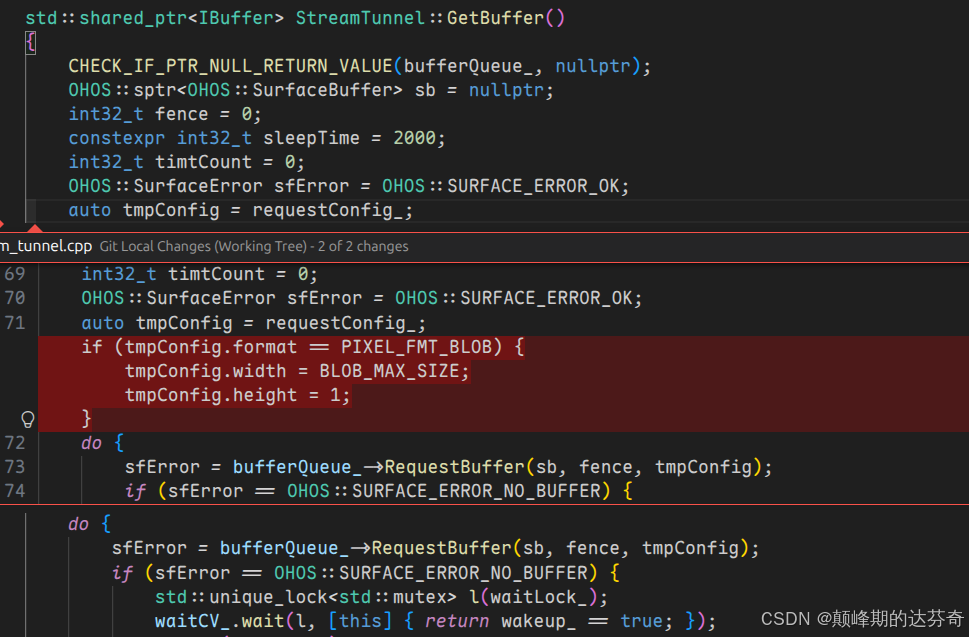

于是继续往 HDI 和 stream 方向看。这里发现 still capture 的 BLOB/JPEG stream 在申请 surface buffer 时出现了问题，日志里面能看到类似：

sfError = 40601000

继续顺藤摸瓜，在 drivers/peripheral/camera/vdi_base/v4l2/src/stream_operator/stream_tunnel/standard/stream_tunnel.cpp 里面发现 BLOB buffer 原来有一个特殊处理，会把请求尺寸修改：

这对于当前 MUSEPaper2 的 surface 请求路径并不合适，于是改成使用真实 photo size 申请 buffer。

原代码主要是直接复制上层传入值：

scg.encodeType = info.encodeType_;

但 MUSEPaper2 当前这条链路中，上层传下来的 info.encodeType_ 并不总是正确标记为 JPEG，有时仍是：

ENCODE_TYPE_NULL = 0

于是可能出现这样的不一致状态：

intent     = STILL_CAPTURE
format     = CAMERA_FORMAT_BLOB
encodeType = ENCODE_TYPE_NULL

这对人来说显然是一条 JPEG 拍照流，但 pipeline 看到的是：这是静态拍照，Buffer 也是 BLOB，可是又说不需要编码。

后续节点只能依赖 encodeType 判断怎样处理 Buffer，就可能：

不进入 JPEG 编码路径；
把 BLOB 当普通 Buffer 流转；
不写入正确的 JPEG 有效长度；
不触发对应的编码后处理；
最终无法向上层交付可解析的 JPEG。

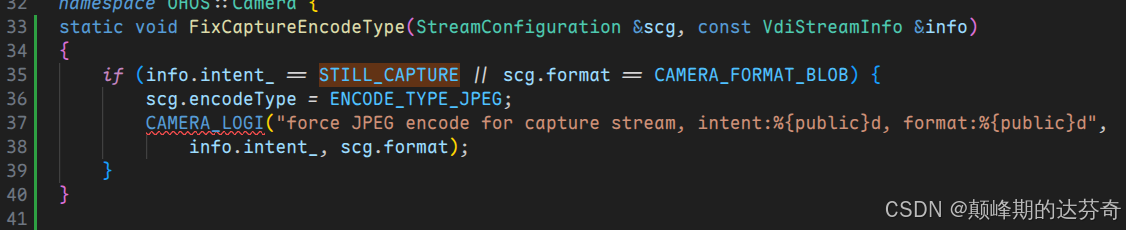

所以需要在 drivers/peripheral/camera/vdi_base/v4l2/src/stream_operator/stream_operator_vdi_impl.cpp 中补充 still capture / BLOB stream 的 JPEG encode type：

STILL_CAPTURE or BLOB -> ENCODE_TYPE_JPEG

这一步之后，底层 BLOB 请求失败的问题被缓解了。但是当前这条 VDI 路径还有一个现实问题：PhotoOutput.capture() 能触发 captureStartWithInfo，但在 app 侧依旧等不到 ImageReceiver imageArrival。

也就是说，标准 still JPEG 路径还没有完全打通。

这里其实可以选择简单地在设备上手动推一个文件装作成功，但是因为那不是源码级适配，重新编译烧录后就没了。

最开始我尝试过用预览区域截图作为兜底，但是后面重新烧录测试时发现这个方案不够干净：有时候保存出来的图片会带上 Camera App 的按钮、切换图标等 UI 组件，甚至在某些时机拿到黑图。这个现象说明它截到的是屏幕合成结果，而不是真正的摄像头帧。

所以最后把方案改成了更接近摄像头链路本身的方式：在正常预览之外，再创建一个隐藏的 PreviewOutput，它不显示在页面上，只接到一个 ImageReceiver 里，用来缓存最新的一帧真实摄像头画面。

最终采用的方式是：

应用层仍然优先走标准 PhotoOutput.capture()。
在 MUSEPaper2 上额外创建隐藏预览帧输出。
ImageReceiver 收到预览帧后缓存最新一帧。
按下快门时，如果 still JPEG 没有送到 app，就把缓存的真实预览帧转成 PixelMap。
将 PixelMap 打包成 JPEG。
通过媒体库创建图片资产，写入相册。

关键代码位置：

applications/standard/camera/common/src/main/ets/default/camera/CameraService.ts
applications/standard/camera/common/src/main/ets/default/camera/SaveCameraAsset.ts
applications/standard/camera/product/phone/src/main/module.json5

在 CameraService.ts 中加入隐藏预览帧缓存：

拍照逻辑变成：

if (!this.mPhotoOutPut) {
  return await this.savePreviewFrameAsPhoto();
}

const imageSaved = this.mSaveCameraAsset.waitForNextImageSaved(CAPTURE_SAVE_TIMEOUT_MS);
await this.mPhotoOutPut.capture(this.mCaptureSetting);
if (!await imageSaved && !await this.savePreviewFrameAsPhoto()) {
  return false;
}

这里还有一个细节：缓存到的预览帧可能本身就是 JPEG，也可能是 NV12/NV21 这类 YUV 数据，所以转换时做了两条路径：

JPEG frame -> image.createImageSource -> PixelMap
NV12/NV21 frame -> image.createPixelMap(...RGBA_8888)

如果有 stride 和 width 不一致的情况，还要重新拷贝每一行，不然保存出来的图像会错位。

在 SaveCameraAsset.ts 中增加：

savePixelMapAsImage(pixelMap, ...)

主要做的事情就是：

PixelMap
  -> image.createImagePacker()
  -> packToFile(..., image/jpeg)
  -> createPhotoAsset
  -> setPending(false)
  -> onCaptureSuccess

这一步严格来说仍然不是最理想的终点，最理想的当然是底层 still JPEG 直接送到 ImageReceiver。

但是它已经适配，Camera App 重新编译安装后可以稳定工作；同时标准 still capture 路径也保留着，后续底层完全打通后可以自然切回真正的 JPEG 输出。

开源鸿蒙跨平台开发者社区

开源鸿蒙跨平台开发社区汇聚开发者与厂商，共建“一次开发，多端部署”的开源生态，致力于降低跨端开发门槛，推动万物智联创新。

更多推荐

React Native for OpenHarmony 实战：用 AsyncStorage 鸿蒙版实现「秒开」缓存策略

开源鸿蒙跨平台开发者社区

Flutter 三方库 dio 的鸿蒙化适配指南：打造企业级网络请求层

开源鸿蒙跨平台开发者社区

Windows 平台 Flutter-OpenHarmony（鸿蒙）开发环境搭建指南：从 SDK 获取到鸿蒙 PC 真机热重载（含 ZIP 源码三大典型问题与真机运行四项故障修复）

开源鸿蒙跨平台开发者社区

所有评论(0)

查看更多评论

2401_86519241

@2401_86519241

已为社区贡献6条内容

04_摄像头适配（二）——主要工作

2401_86519241

总览

第一阶段：先让系统真正识别两个摄像头

第二阶段：让 V4L2 设备和 OpenHarmony 的格式对上

第三阶段：补 metadata 和板级 hcs 能力

第四阶段：Camera App 的前后摄切换

第五阶段：预览画面和页面布局

第六阶段：拍照保存到相册

所有评论(0)

温馨提示：您尚未绑定手机号

2401_86519241
