OpenHarmony系统调试实验-三色灯与任务



一、工程创建



1.在项目中创建如下文件夹



二、相关API介绍



1.头文件：

①#include <unistd.h>

Linux类系统调用头文件，提供usleep延时函数。

②#include "ohos_init.h"

OpenHarmony初始化头文件，提供APP_FEATURE_INIT注册宏。

③#include "cmsis_os2.h"

CMSIS-RTOS2标准内核头文件，操作系统任务相关结构体与创建函数。



2.相关函数以及结构体：



①osThreadAttr_t

任务配置结构体，常用成员：

-  const char *name ：任务名称

-  uint32_t attr_bits ：属性标志，填0

-  void *cb_mem ：任务控制块内存，NULL内核分配

-  uint32_t cb_size ：控制块大小，0自动分配

-  void *stack_mem ：栈内存，NULL内核分配

-  uint32_t stack_size ：任务栈总字节数

-  osPriority_t priority ：任务优先级

②osThreadId_t osThreadNew(osThreadFunc_t func, void *argument, const osThreadAttr_t *attr)

创建系统线程任务，其参数及返回类型：

- func：任务函数指针
​
- argument：任务形参，不用传NULL
​
- attr：属性结构体地址
​
- 返回：任务句柄；NULL创建失败



③usleep(useconds_t us)

 当前线程阻塞延时，其参数：

- us：延时数值，单位μs





三、程序内容

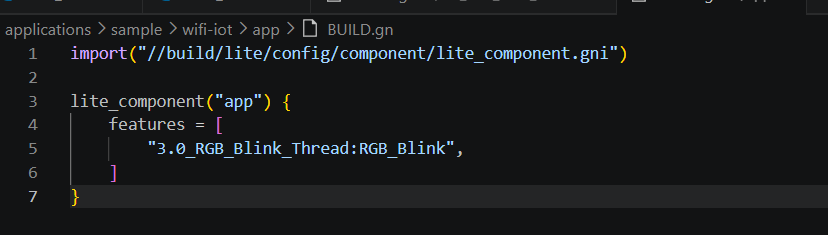

1.在app路径下的BUILD.gn中写入如下代码

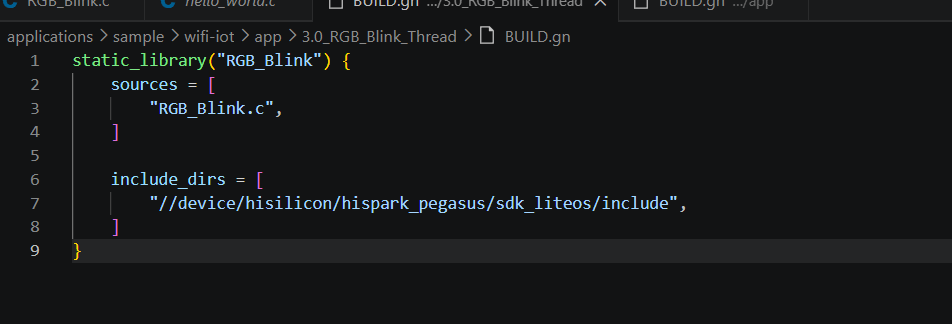

2.在3.0_RGB_Blink_Thread路径下的BUILD.gn中写入如下代码





3.在3.0_RGB_Blink_Thread路径下RGB_Blink.c文件中写入如下代码





#include <stdio.h>
#include <unistd.h>
#include "ohos_init.h"
#include "cmsis_os2.h"
#include "hi_gpio.h"
#include "hi_io.h"

static void thread1(void)
{
    hi_gpio_init();

    // 配置GPIO2（红）、GPIO8（绿）、GPIO7（蓝）
    hi_io_set_func(HI_GPIO_IDX_2, HI_IO_FUNC_GPIO_2_GPIO);
    hi_gpio_set_dir(HI_GPIO_IDX_2, HI_GPIO_DIR_OUT);
    hi_io_set_func(HI_GPIO_IDX_8, HI_IO_FUNC_GPIO_8_GPIO);
    hi_gpio_set_dir(HI_GPIO_IDX_8, HI_GPIO_DIR_OUT);
    hi_io_set_func(HI_GPIO_IDX_7, HI_IO_FUNC_GPIO_7_GPIO);
    hi_gpio_set_dir(HI_GPIO_IDX_7, HI_GPIO_DIR_OUT);

    // 全部先设为低电平（初始全灭）
    hi_gpio_set_ouput_val(HI_GPIO_IDX_2, HI_GPIO_VALUE0);
    hi_gpio_set_ouput_val(HI_GPIO_IDX_8, HI_GPIO_VALUE0);
    hi_gpio_set_ouput_val(HI_GPIO_IDX_7, HI_GPIO_VALUE0);

    while (1)
    {
        hi_gpio_set_ouput_val(HI_GPIO_IDX_2, HI_GPIO_VALUE1);
        hi_gpio_set_ouput_val(HI_GPIO_IDX_8, HI_GPIO_VALUE0);
        hi_gpio_set_ouput_val(HI_GPIO_IDX_7, HI_GPIO_VALUE0);
        usleep(500000);

        hi_gpio_set_ouput_val(HI_GPIO_IDX_2, HI_GPIO_VALUE0);
        hi_gpio_set_ouput_val(HI_GPIO_IDX_8, HI_GPIO_VALUE1);
        hi_gpio_set_ouput_val(HI_GPIO_IDX_7, HI_GPIO_VALUE0);
        usleep(500000);

        hi_gpio_set_ouput_val(HI_GPIO_IDX_2, HI_GPIO_VALUE0);
        hi_gpio_set_ouput_val(HI_GPIO_IDX_8, HI_GPIO_VALUE0);
        hi_gpio_set_ouput_val(HI_GPIO_IDX_7, HI_GPIO_VALUE1);
        usleep(500000);

        hi_gpio_set_ouput_val(HI_GPIO_IDX_2, HI_GPIO_VALUE1);
        hi_gpio_set_ouput_val(HI_GPIO_IDX_8, HI_GPIO_VALUE1);
        hi_gpio_set_ouput_val(HI_GPIO_IDX_7, HI_GPIO_VALUE1);
        usleep(500000);

        hi_gpio_set_ouput_val(HI_GPIO_IDX_2, HI_GPIO_VALUE0);
        hi_gpio_set_ouput_val(HI_GPIO_IDX_8, HI_GPIO_VALUE0);
        hi_gpio_set_ouput_val(HI_GPIO_IDX_7, HI_GPIO_VALUE0);
        usleep(500000);

        hi_gpio_set_ouput_val(HI_GPIO_IDX_2, HI_GPIO_VALUE0);
        hi_gpio_set_ouput_val(HI_GPIO_IDX_8, HI_GPIO_VALUE1);
        hi_gpio_set_ouput_val(HI_GPIO_IDX_7, HI_GPIO_VALUE1);
        usleep(500000);

        hi_gpio_set_ouput_val(HI_GPIO_IDX_2, HI_GPIO_VALUE1);
        hi_gpio_set_ouput_val(HI_GPIO_IDX_8, HI_GPIO_VALUE1);
        hi_gpio_set_ouput_val(HI_GPIO_IDX_7, HI_GPIO_VALUE0);
        usleep(500000);

        hi_gpio_set_ouput_val(HI_GPIO_IDX_2, HI_GPIO_VALUE1);
        hi_gpio_set_ouput_val(HI_GPIO_IDX_8, HI_GPIO_VALUE0);
        hi_gpio_set_ouput_val(HI_GPIO_IDX_7, HI_GPIO_VALUE1);
        usleep(500000);
    }
}

/******任务二：串口打印******/
static void thread2(void)
{

    while (1)
    {
        printf("任务二成功执行!\r\n");
        usleep(3000000);
    }
}

/******创建两个任务******/
static void LedExampleEntry(void)
{
    osThreadAttr_t attr;

    attr.attr_bits = 0U;
    attr.cb_mem = NULL;
    attr.cb_size = 0U;
    attr.stack_mem = NULL;
    attr.stack_size = 1024 * 4;

    // 创建任务1
    attr.name = "thread1";
    attr.priority = 25;
    if (osThreadNew((osThreadFunc_t)thread1, NULL, &attr) == NULL)
    {
        printf("Failed to create thread1!\n");
    }

    // 创建任务2
    attr.name = "thread2";
    attr.priority = 25;
    if (osThreadNew((osThreadFunc_t)thread2, NULL, &attr) == NULL)
    {
        printf("Failed to create thread2!\n");
    }
}

// 开机自动执行
APP_FEATURE_INIT(LedExampleEntry);





完成代码后记得保存文件



四、编译烧录与测试

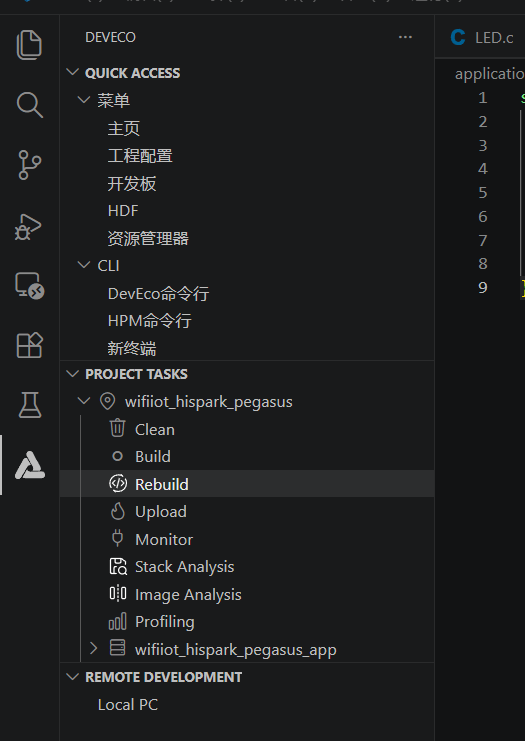

1.在DevEco Device Tool插件中点击rebuild进行清理与编译

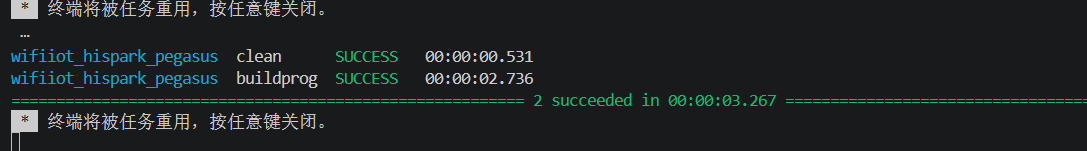

编译成功后如下



2.在Linux系统中找到如下地址文件out/hispark_pegasus/wifiiot_hispark_pegasus/Hi3861_wifiiot_app_allinone.bin

并将其复制到windows系统中

打开hiburn选择波特率为921600进行烧录

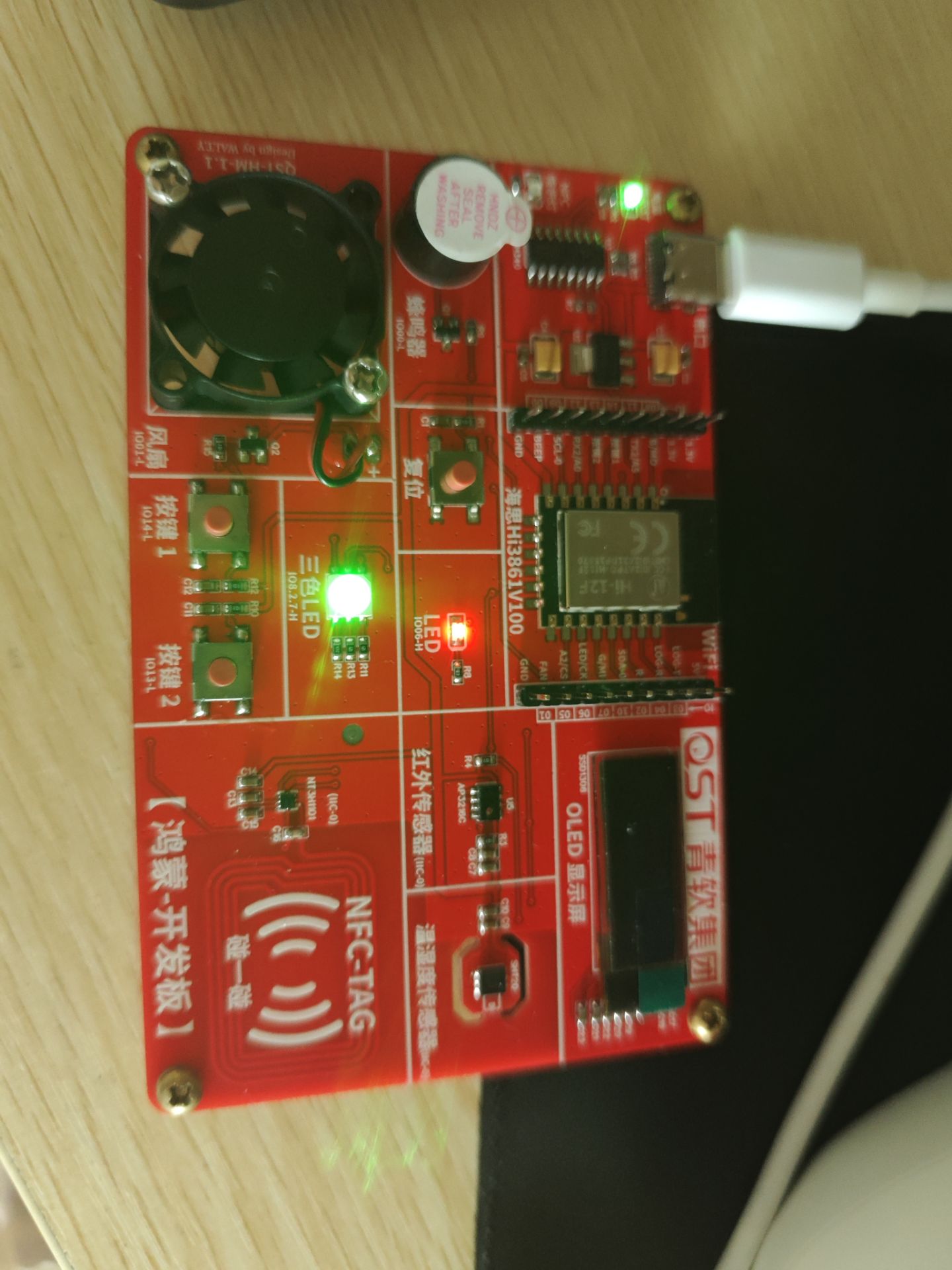

3.烧录成功后按下复位键观察三色灯

 观察到三色灯出现了预期现象
