目标：掌握 OpenHarmony 轻量系统的软件定时器创建、启动、停止和删除
前置条件：已完成 Day 3 的线程管理教程

---

一、工程结构

app/
├── BUILD.gn
└── 02_timer/                   # 模块目录
    ├── BUILD.gn
    └── demo.c                  # 定时器测试代码

1.1 app/BUILD.gn

import("//build/lite/config/component/lite_component.gni")

lite_component("app") {
  features = [
    "02_timer:timer_demo",       # 引用 02_timer 模块
  ]
}

1.2 02_timer/BUILD.gn

static_library("timer_demo") {
    sources = [
        "demo.c"
    ]

    include_dirs = [
        "//utils/native/lite/include",
        "//kernel/liteos_m/components/cmsis/2.0",  # CMSIS-RTOS2 头文件
    ]
}

---

二、完整代码详解

2.1 头文件

#include <stdio.h>      // 标准输入输出
#include <unistd.h>     // UNIX 标准函数
#include "ohos_init.h"  // OpenHarmony 系统初始化
#include "cmsis_os2.h"  // CMSIS-RTOS2 接口

2.2 宏定义

#define STACK_SIZE      (1024)   // 线程栈大小
#define DELAY_TICKS_100 (100)    // 100 个 tick 延时
#define TEST_TIMES      (3)      // 定时器触发次数上限
static int times = 0;             // 全局计数器，记录定时器触发次数

2.3 定时器回调函数

void cb_timeout_periodic(void)
{
    times++;                      // 每次触发，计数器 +1
}

重要：定时器回调函数不能阻塞，不能调用 osDelay() 等阻塞操作。回调函数在中断上下文或定时器线程中执行，应保持简短快速。

2.4 周期性定时器测试

void timer_periodic(void)
{
    // 1. 创建周期性定时器
    osTimerId_t periodic_tid = osTimerNew(
        cb_timeout_periodic,      // 回调函数
        osTimerPeriodic,          // 定时器类型：周期性
        NULL,                     // 回调参数（无）
        NULL                      // 定时器属性（默认）
    );

    if (periodic_tid == NULL) {
        printf("[Timer Test] osTimerNew(periodic timer) failed.\r\n");
        return;
    } else {
        printf("[Timer Test] osTimerNew(periodic timer) success, tid: %p.\r\n", periodic_tid);
    }

    // 2. 启动定时器，周期 100 tick
    osStatus_t status = osTimerStart(periodic_tid, DELAY_TICKS_100);
    if (status != osOK) {
        printf("[Timer Test] osTimerStart(periodic timer) failed.\r\n");
        return;
    } else {
        printf("[Timer Test] osTimerStart(periodic timer) success, wait a while and stop.\r\n");
    }

    // 3. 等待定时器触发 TEST_TIMES 次
    while (times < TEST_TIMES) {
        printf("[Timer Test] times:%d.\r\n", times);
        osDelay(DELAY_TICKS_100);   // 主线程延时，让出 CPU
    }

    // 4. 停止定时器
    status = osTimerStop(periodic_tid);
    printf("[Timer Test] stop periodic timer, status :%d.\r\n", status);

    // 5. 删除定时器，释放资源
    status = osTimerDelete(periodic_tid);
    printf("[Timer Test] kill periodic timer, status :%d.\r\n", status);
}

2.5 系统入口

static void TimerTestTask(void)
{
    osThreadAttr_t attr = {
        .name = "timer_periodic",
        .attr_bits = 0U,
        .cb_mem = NULL,
        .cb_size = 0U,
        .stack_mem = NULL,
        .stack_size = STACK_SIZE,
        .priority = osPriorityNormal,
    };

    if (osThreadNew((osThreadFunc_t)timer_periodic, NULL, &attr) == NULL) {
        printf("[TimerTestTask] Failed to create timer_periodic!\n");
    }
}

APP_FEATURE_INIT(TimerTestTask);   // 应用初始化入口

---

三、CMSIS-RTOS2 定时器 API 详解

3.1 osTimerNew — 创建定时器

osTimerId_t osTimerNew(
    osTimerFunc_t func,      // 回调函数
    osTimerType_t type,      // 定时器类型
    void *argument,          // 传给回调函数的参数
    const osTimerAttr_t *attr // 定时器属性（NULL 为默认）
);

定时器类型：

类型	值	说明
osTimerOnce	0	一次性定时器，触发一次后自动停止
osTimerPeriodic	1	周期性定时器，触发后自动重启，循环执行

3.2 osTimerStart — 启动定时器

osStatus_t osTimerStart(osTimerId_t timer_id, uint32_t ticks);

参数	说明
timer_id	osTimerNew 返回的定时器 ID
ticks	定时周期，单位 tick（由 osKernelGetTickFreq() 决定，通常 1 tick = 1ms）

3.3 osTimerStop — 停止定时器

osStatus_t osTimerStop(osTimerId_t timer_id);

停止后定时器不再触发，但资源未释放，可重新 osTimerStart 启动。

3.4 osTimerDelete — 删除定时器

osStatus_t osTimerDelete(osTimerId_t timer_id);

释放定时器资源，删除后 timer_id 失效。

3.5 返回值状态码

状态码	值	含义
osOK	0	成功
osError	-1	未指定的错误
osErrorTimeout	-2	超时
osErrorResource	-3	资源不足
osErrorParameter	-4	参数错误
osErrorNoMemory	-5	内存不足
osErrorISR	-6	不允许在中断中调用

---

四、定时器 vs 线程延时的区别

特性	软件定时器 (osTimer)	线程延时 (osDelay)
执行方式	回调函数，异步触发	当前线程阻塞等待
资源占用	轻量，不占用独立线程栈	占用当前线程资源
适用场景	周期性任务、超时检测、心跳包	简单延时、任务调度
精度	受系统 tick 频率影响	同左
阻塞风险	回调函数不能阻塞	线程本身就在阻塞

---

五、底层实现：LiteOS 原生定时器

CMSIS-RTOS2 的 osTimerXxx 在 LiteOS-M 中的映射：

CMSIS-RTOS2	LiteOS-M 原生
osTimerNew	LOS_SwtmrCreate
osTimerStart	LOS_SwtmrStart
osTimerStop	LOS_SwtmrStop
osTimerDelete	LOS_SwtmrDelete

LiteOS-M 使用**软件定时器（Swtmr）**实现，基于 tick 中断驱动，不依赖硬件定时器。

---

六、编译与验证

6.1 编译烧录

VSCode 点击 Build → Upload，串口波特率 115200。

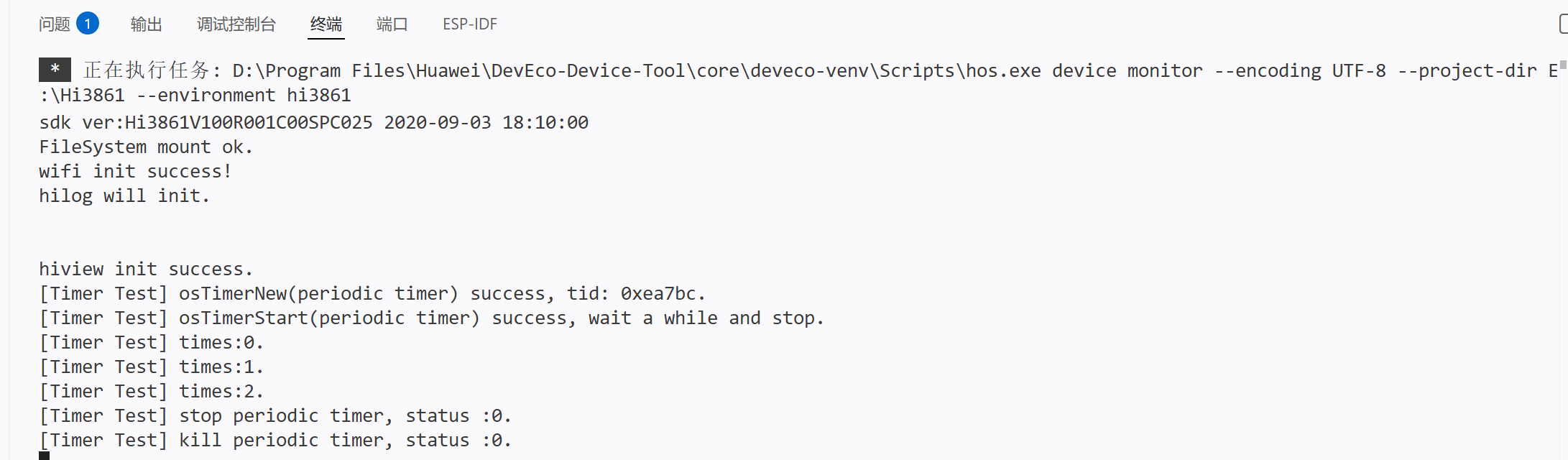

6.2 预期输出

[Timer Test] osTimerNew(periodic timer) success, tid: 0x20001xxx.
[Timer Test] osTimerStart(periodic timer) success, wait a while and stop.
[Timer Test] times:0.
[Timer Test] times:1.
[Timer Test] times:2.
[Timer Test] times:3.
[Timer Test] stop periodic timer, status :0.
[Timer Test] kill periodic timer, status :0.

---

七、总结

要点	内容
定时器类型	osTimerOnce（一次性）和 osTimerPeriodic（周期性）
生命周期	创建 → 启动 → （运行）→ 停止 → 删除
回调限制	不能阻塞，不能调用 osDelay
底层映射	LiteOS-M LOS_SwtmrXxx 软件定时器
与线程区别	定时器是异步回调，线程延时是同步阻塞

---

八、下一步

Day 5 预告：互斥锁（Mutex） —— 多线程共享资源保护。

---

需要继续 Day 5 的内容吗？
