Transformer原理

论文地址：Attention Is All You Need

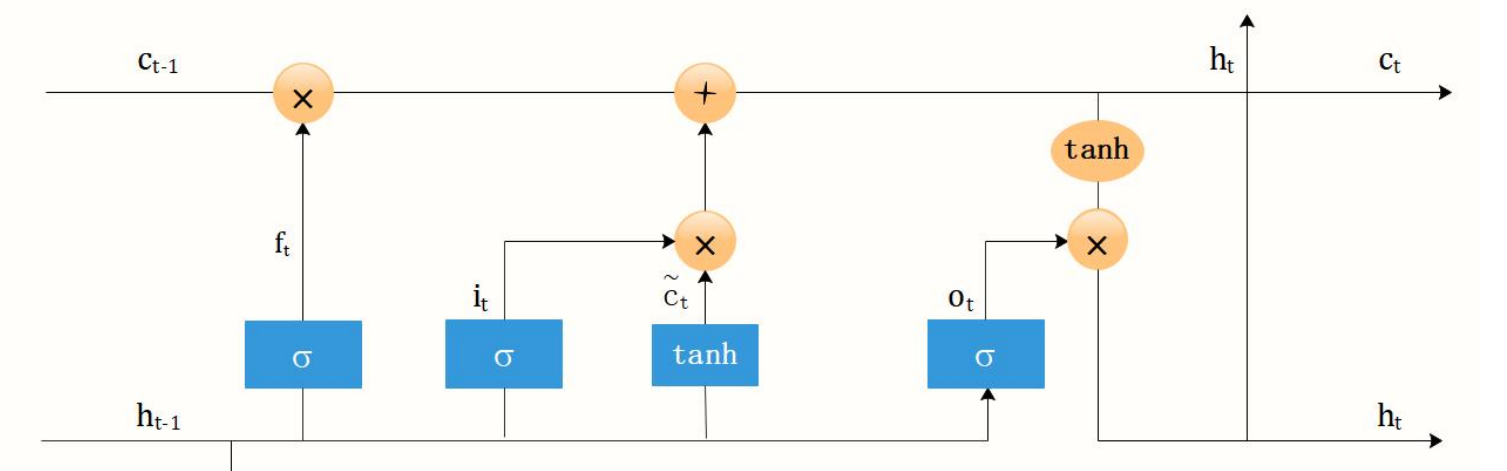

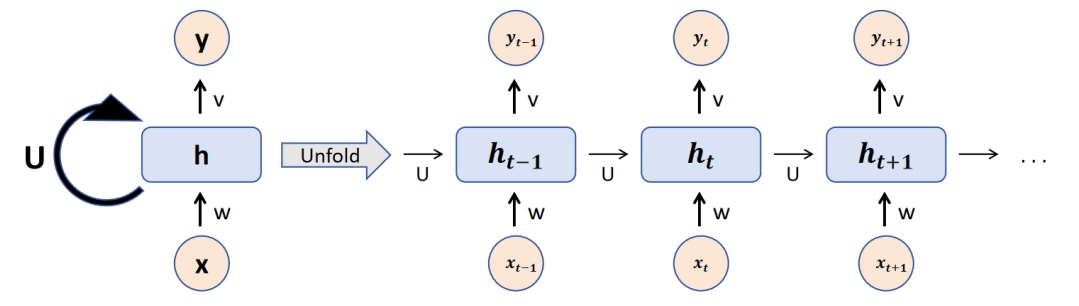

Transformer的提出最早是针对自然语言处理领域，在这之前用的大多是时序网络，如RNN和LSTM。对于RNN，通过前一时间步的隐藏状态和历次输入的共同作用来得到输出，对于简单的文本序列比较友好，由于参数量少，其推理速度快，但是面对长文本序列时，如针对大篇幅的文章摘要，开头关键词的重要性会随着文章段落的增长而逐渐被稀释。LSTM在RNN基础上进行改进，对长文本序列有了一定的处理能力，通过门控机制，来记忆关键信息。但是面对短文本容易出现过拟合现象，并且其参数量是RNN的4倍，训练耗时长。

对LSTM而言如果只是参数量大还好，问题在于其当前时间步的输出是由前一个时间步来作用的，因此无法实现并行化训练，这样更慢了。而在自然语言处理领域，Transformer的提出就替代了LSTM，优势主要为以下两点：

• 理想情况（不考虑硬件设备），可处理的文本无限长。
• 可以实现并行化训练，效率大幅提升。

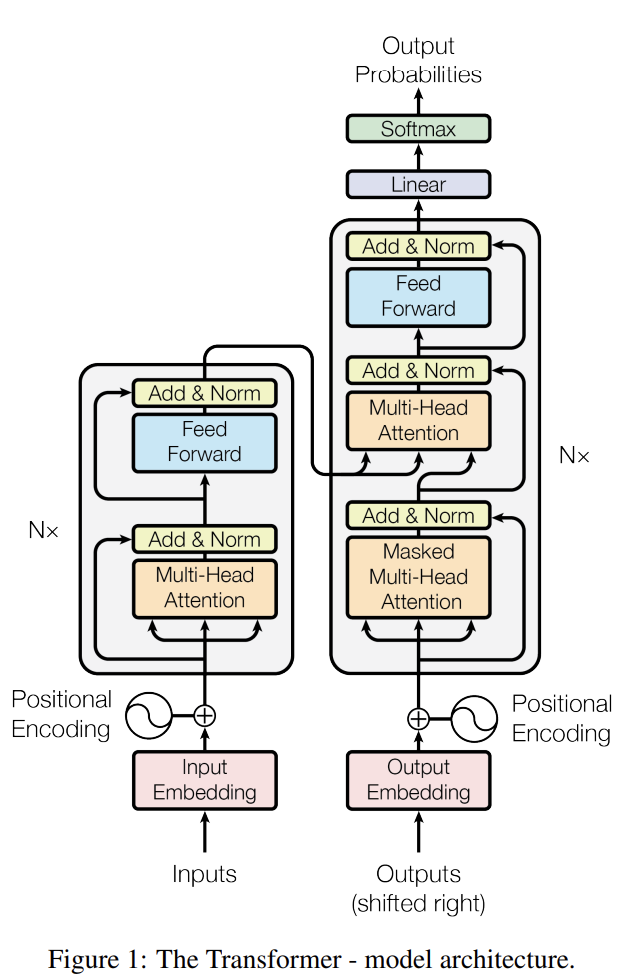

Transformer的结构图如下：

其中两个非常重要的模块就是Self-Attention（自注意力）和Multi-Head Attention（多头注意力），它们可以关联内部序列，同时提供并行化操作的可行性。

Self-Attention

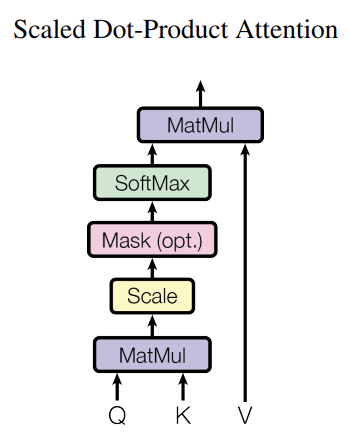

自注意力是让序列中的每个元素（如文本中的词、图像中的像素）关注序列中其他元素，并根据关联强度分配权重，最终生成融合全局信息的特征表示。下面是对具体原理的理解

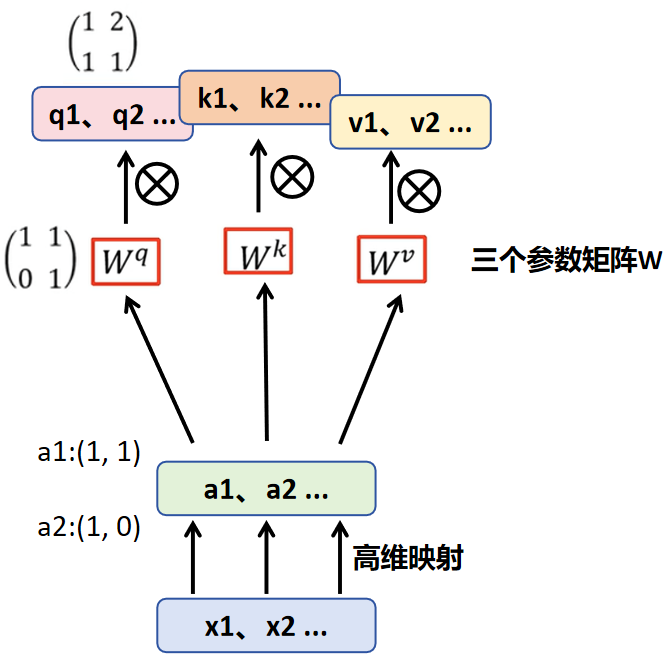

公式中的Q、K和V并不是文本序列直接输入的，而是经过高维映射和全连接得到的，具体的操作如下图：

输入的文本序列$x$经过高维映射成一个个的向量$a$，接着和参数矩阵（不同的输入文本共享这些参数矩阵）相乘得到$q$、$k$和$v$三个键值序列，同类键值各自组成的矩阵也就是Q、K和V，当然实际情况还要考虑偏置项$b$。那么从这里可以看出，由于使用了矩阵乘法且参数矩阵是共享的，因此训练过程相比LSTM是可以实现并行化的，实际计算是利用线性层。

接着就要利用我们上方公式里的操作，其中$d$代表的是$k$的维度，softmax中的$Q{K}^T$则是单个$q_i$和$k_1$…$k_n$进行点乘操作，比如$q_1$所得到的${\alpha }_{11}$…${\alpha }_{1n}$，$q_2$所得到的${\alpha }_{21}$…${\alpha }_{2n}$，而刚刚说到Q和K是$q$和$k$键值序列组成的矩阵，因此通过将K转置，利用矩阵相乘可以直接计算得到$\alpha$矩阵（除以一个维度量是防止点乘得到的数值过大，导致softmax后梯度变小）。

接着公式中经过softmax后和V矩阵相乘，即$\alpha$矩阵通过softmax计算得到$\dot{\alpha }$矩阵后，$\dot{{\alpha }_{i1}}$…$\dot{{\alpha }_{in}}$依次和$v_1$…$v_n$相乘得到的$b_i$所组成的矩阵B。经过以上的运算，各个向量之间就做到了相融，这也就是“注意力”。

Multi-Head Attention

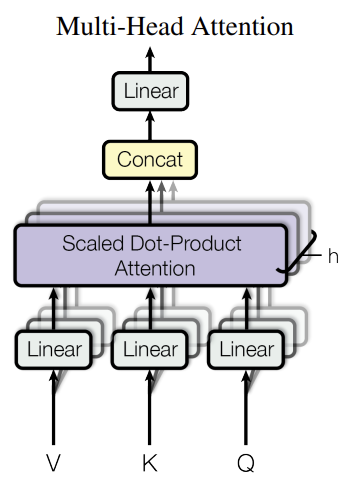

多头注意力是自注意力的扩展：将输入特征分割为多个“子空间”，每个子空间独立计算自注意力（即 “注意力头”），最后拼接所有头，以增强模型对不同类型关联的捕捉能力。

相比于Self-Attention，Multi-Head Attention在获取Q、K和V的步骤是一致的，但引入了注意力头机制，根据头的数目来对$q$进行拆分，比如有两个head，则就要将$a_1\ast W^q$所得结果$q_1$拆成$q_{11}$和$q_{12}$，需要注意的是，这里的拆分不是平均拆分，而是通过线性映射而得到的。同理$k$和$v$也是如此，将同一类的$q$、$k$和$v$归为一个head做self-attention，最后合并。

其实简单来讲，有点类似于分组卷积，本质就是将参数矩阵给拆分成head数量，分别组成不同组的V、K和Q来各自做self-attention，最后合并后和一个可训练的参数$W^o$相乘。

但到这里针对文本的处理仍有一个问题，从该多头注意力机制的计算方式中可以看到，如果将$x_2$和$x_3$进行调换，并不会影响$b_1$的计算，因此又引入了位置编码来矫正。

Vision Transformer

论文地址：TRANSFORMERS FOR IMAGE RECOGNITION AT SCALE

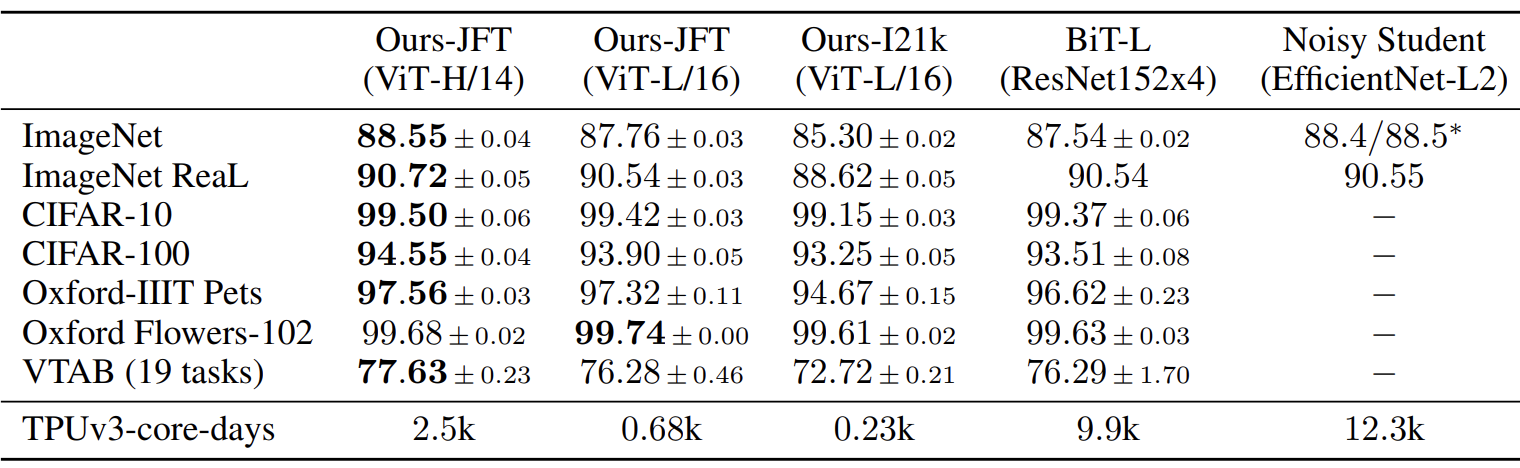

Transformer不仅在自然语言处理领域有很好的表现，其ViT版本在CV的表现也非常好，如下图是在不同数据集下和以往的模型进行对比：

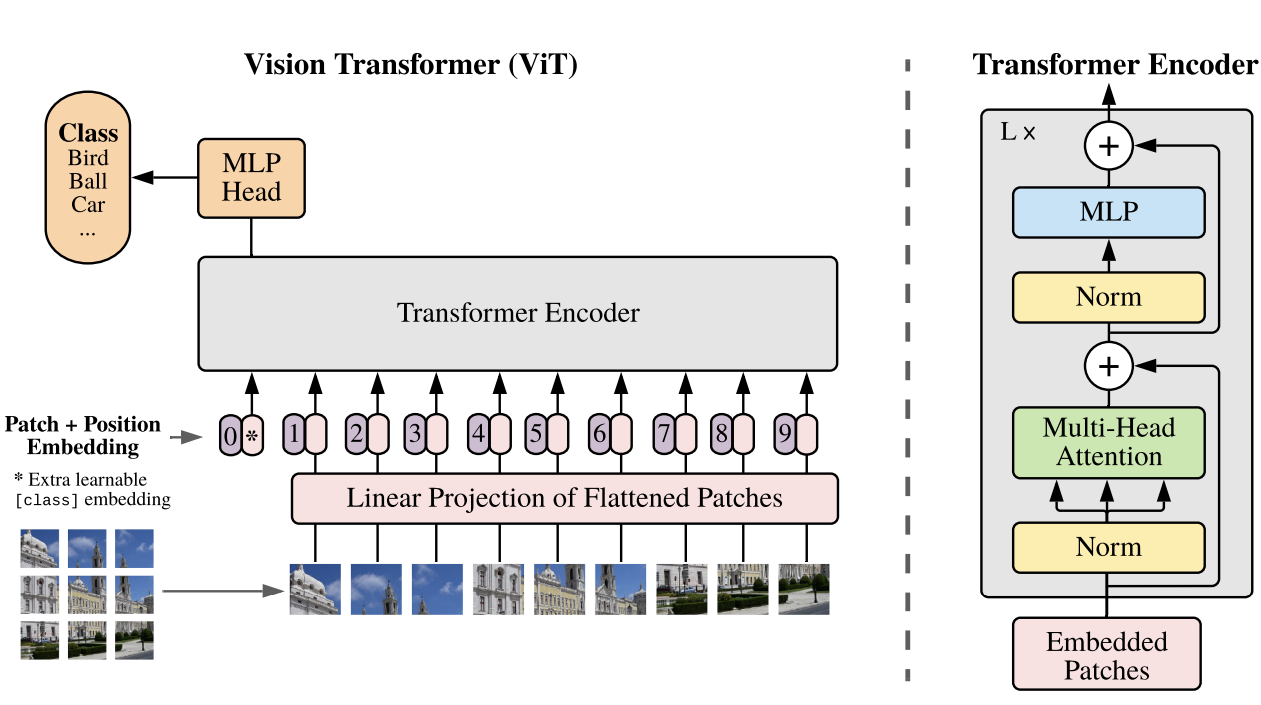

ViT的模型架构如下图，将一个图片分成好几个patch，将patch展平后，也就是利用映射转换成一个个的向量（注意上面提到的位置差异，因此要添加位置编码）；接着输入到编码层（下图右侧），内含注意力头机制，重复堆叠L次；最后的MLP-head用于图像分类。

• embedding层：Transformer模块的输入是2维矩阵。因此，在代码实现中，如对一个三通道[224, 224]大小的输入图像，通过768个16*16的卷积核做步幅为16的卷积操作，在将高和宽进行合并展平，得到[196, 768]的二维数据，拼接分类的token信息用于分类，那就是concat([1, 768], [196, 768]) --> [197, 768]，再加上可训练的位置编码信息，最终大小[197, 768]。
• Transformer encoder：
  • layer norm： 针对自然语言处理所进行的标准化操作，和图像领域有所区别，其是对每个token进行标准化（因为输入的序列长度不固定，没法像batch_normalization那样固定batch大小）。
  • Multi-Head Attention，和上面讲的一样，用注意力头机制提取融合之后的token信息，相比于初始输入的token，经过多头注意力机制融合交互后，所输出的每个token都具有其它token的特征信息，这些特征信息之间的关联强度由注意力（权重）所决定。比如“小明喜欢小丽，但是她不喜欢他”，关键字’她‘在初始输入时对其它token并没有关联，但是经过注意力机制后，’她‘会重点融合’小明‘和’小丽‘的信息。
  • Dropout：丢弃部分神经元，防止过拟合
  • 类残差结构：经过Dropout后的数据与原始数据相加，保留部分特征信息。
  • MLP Block：两次全连接和Dropout，中间穿插激活函数。
• MLP-head：一开始的embedding层我们拼接了一个分类的token，此时我们只需要将这个token拿出来，对大数据集，用全连接和tanh激活+全连接得到分类结果；小数据集则直接使用全连接+softmax得到每个类别的概率。

代码关键部分解读–ViT ( Vision Transformer )

Embedding 层

class PatchEmbed(nn.Module):
    def __init__(self, img_size=224, patch_size=16, in_c=3, embed_dim=768, norm_layer=None):
        # 部分定义省略
        img_size = (img_size, img_size)  # 原2D图像大小
        patch_size = (patch_size, patch_size)  # 每个patch的大小
		# 卷积实现：
		# 输入3通道图片，输出深度为768，卷积核16*16，步长也为16
        self.proj = nn.Conv2d(in_c, embed_dim, kernel_size=patch_size, stride=patch_size)  # [224, 224, 3] --> [14, 14, 768]
        # 层归一化
        self.norm = norm_layer(embed_dim) if norm_layer else nn.Identity()

    def forward(self, x):
        B, C, H, W = x.shape

        # 展平: [768, 14, 14] -> [768, 196]
        # 维度变换: [768, 196] -> [196, 768]
        x = self.proj(x).flatten(2).transpose(1, 2)
        x = self.norm(x)
        return x

多头注意力机制

class Attention(nn.Module):
    def __init__(self,
                 dim,   # 输入token的dim
                 num_heads=8,  # 注意力头的数目
                 qkv_bias=False,  # 生成qkv是否添加偏置项
                 qk_scale=None,
                 attn_drop_ratio=0.,  # 注意力丢弃比例
                 proj_drop_ratio=0.):  #
        # 部分定义省略
        head_dim = dim // num_heads  # 单个token通过全连接拆分的份数，也就是每个head的qkv对应的dim
        self.scale = qk_scale or head_dim ** -0.5  # attention公式中的分母，对k的维度开根号
        self.qkv = nn.Linear(dim, dim * 3, bias=qkv_bias)  # 输入为dim个token，输出为初始q、k和v
        self.attn_drop = nn.Dropout(attn_drop_ratio)
        self.proj = nn.Linear(dim, dim)  # 多头注意力中，和最后负责特征融合的Wo参数矩阵相乘
        self.proj_drop = nn.Dropout(proj_drop_ratio)

    def forward(self, x):
        # [batch_size, num_patches + 1, total_embed_dim]
        B, N, C = x.shape

        # qkv(): -> [batch_size, num_patches + 1, 3 * total_embed_dim]
        # reshape: -> [batch_size, num_patches + 1, 3, num_heads, embed_dim_per_head]， 3代表的是qkv这3个，这里以q为例：num_heads 代表的是q1...qn(经过全连接拆分成和注意力头数目相同)，embed_dim_per_head则是q1向量的具体数值
        # permute: -> 调整数据顺序 [3, batch_size, num_heads, num_patches + 1, embed_dim_per_head]
        qkv = self.qkv(x).reshape(B, N, 3, self.num_heads, C // self.num_heads).permute(2, 0, 3, 1, 4)  # 得到qkv，并根据注意力头的数目进行拆分
        q, k, v = qkv[0], qkv[1], qkv[2]

		# 单个注意力头部的attention计算
        # transpose: 转置操作；@: multiply 矩阵乘法
        attn = (q @ k.transpose(-2, -1)) * self.scale
        attn = attn.softmax(dim=-1)

		# 对每一行的数据（各个head）与v的数据相乘
		# reshape：将不同head的对应位置进行拼接
        x = (attn @ v).transpose(1, 2).reshape(B, N, C)
        x = self.proj(x) # 全连接实现Wo参数矩阵相乘，使特征更好地融合
        x = self.proj_drop(x)  # dropout
        return x
