第一章 概述

PLC 转 Modbus 网关型号 SG-PLC-Private（PLC 私有协议网关），是三格电子推出的工业

级网关（以下简称网关），主要用于在不需要对 PLC 编程的情况下将 PLC 数据映射到 Modbus

TCP(映射的方式符合 PLC 工程师使用习惯)，配置简洁使用方便。支持西门子、三菱、欧姆龙、

罗克韦尔、台达、信捷、汇川、施耐德等厂商的 PLC 映射到 Modbus TCP。支持 S7、PPI、MC-

1E、MC-3E、三菱 FX 系列编程口、Fins、EtherNet/IP、Modbus TCP/RTU/ASCII 等协议。连接

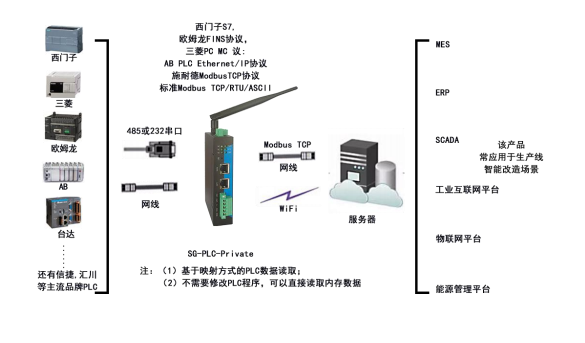

到服务器或者 DCS 端的方式有网口和 WiFi 两种方式可以选择。使用框图如下：



第二章 硬件说明

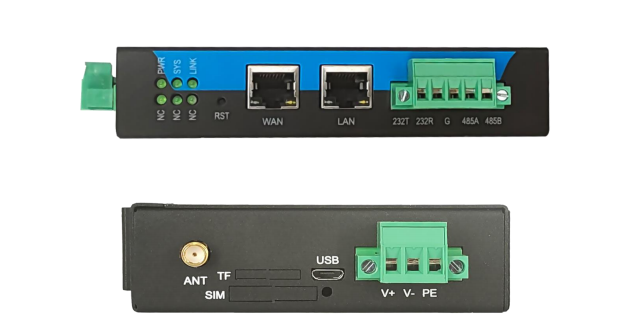

2.1. 外观



2.2. 接口

·WAN 口：用于连接 Modbus 主站设备。

·LAN 口：用来接 PLC。

·电源端子接口：网关供电。

·Reload 按键：长按 3~10s 设备恢复出厂设置。

·天线接口：WIFI 天线。

·COM1：端子接法通用串口 RS485/RS232。

2.2.1. 天线接口

设备提供一个 WIFI 天线接口，接 2.4G WIFI 天线。

2.2.2. WAN 口

设备提供 1 个 WAN 口，可用于连接 Modbus 主站设备。

2.2.3. LAN 口

设备提供 1 个 LAN 口，连接 PLC。

2.2.4. 电源端子

V+、V-为设备供电口，支持 12~36V DC 供电，PE 可接大地。

2.2.5. Reload 按键

长按 3~10s 设备恢复出厂设置，设备恢复出厂设置 LAN 口默认 IP 为 192.168.1.37。

2.2.6. COM1

插拔式接线端子，支持一路 RS485/RS232，不能同时使用。





2.3. 指示灯

·Power 灯：常量表示供电正常。

·Sys 灯：设备工作正常时闪烁。

·Link 灯：Modbus TCP 有设备连接时常亮。

·NC：预留。

·NC：预留。

·NC：预留

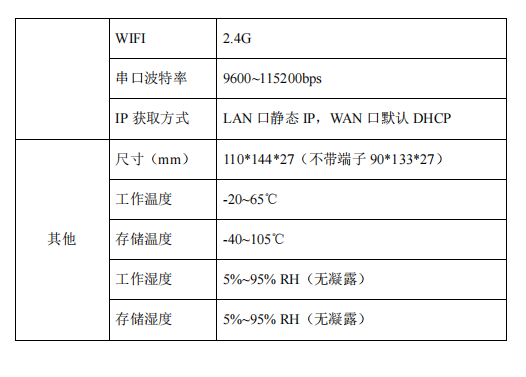

2.4. 基本参数
