pv、pvc、storageClass

• pv持久化存储卷，定义一个持久化存储在宿主机上的目录，比如一个 NFS 的挂载目录。
• pvc描述pod希望使用到pv持久化的属性，比如磁盘大小、读写权限、路径
• pvc如果想被pod使用起来，需要有符合条件的pv绑定，符合条件的原则：
  • volumeMode文件格式一致（VolumeMode有块状设备和文件系统）
  • pv和pvc的读写权限一致
  • pv和pvc的storageClass名称必须一致
  • 通过标签（labels）匹配的方式从PV列表中选择合适的PV绑定
  • pv的capacity的storage大小必须大于等于pvc描述声明使用的大小
• 在pod的Volume声明要使用的pvc，在container的VolumeMount定义好要挂载的路径，等这个pod创建好以后，kubelet就会把这个pv按照VolumeMount挂载到容器目录上
• storageClass：本质上是创建pv的模板，会定义两部分内容
  • PV的属性，比如读写权限、volume大小
  • 创建pv用到存储插件，比如ceph
  • 有了2个属性，k8s能够根据提交的PVC，找到一个对应的StorageClass，然后调用该StorageClass声明的存储插件，创建出需要的PV。（动态PV）
  • 只有同属于一个 StorageClass的PV 和PVC，才可以绑定在一起。

k8s volume controller

• 内部维护多个reconcile，其中一个PersistentVolumeController负责通过遍历 PVC，将 unbound 的 PVC 与 PV 进行绑定
• 持久化Volume：Volume在宿主机上的目录，具备“持久性”。即：这个目录里面的内容，既不会因为容器的删除而被清理掉，也不会跟当前的宿主机绑定。这样，当容器被重启或者在其他节点上重建出来之后，它仍然能够通过挂载这个 Volume，访问到这些内容
• hostPath是node节点上的磁盘目录，pod被删除如果被调度到另一个节点上，则该目录无法使用原有的目录；emptyDir则是pod在宿主机建立一个临时目录，生命周期和pod一致，因此大多数情况下，持久化 Volume 的实现，往往依赖于一个远程存储服务，比如：远程文件存储（比如，NFS、GlusterFS）、远程块存储（比如，公有云提供的远程磁盘）等等。
• k8s的工作就是使用这些存储服务，来为容器准备一个持久化的宿主机目录，以供将来进行绑定挂载时使用。而所谓“持久化”，指的是容器在这个目录里写入的文件，都会保存在远程存储中，从而使得这个目录具备了“持久性”，持久化形象称为“两阶段处理”
  • 第一阶段：Attach，只针对于远程块状设备（比如云服务提供），这步骤会基于远程云提供的API，创建磁盘并挂载到pod所在宿主机（node节点）上
    ○第二阶段：Mount，把磁盘挂载到Volume指定的宿主机挂载点。（如果是NFS类似的远程文件系统，则可以直接进行第二步操作）
  • 对这两个阶段的区分，Volume插件的实现接口上，k8s给到不同的入参：针对阶段1，可用参数为nodeName（宿主机名称），针对阶段2，可用参数为dir（宿主机的目录）
• k8s为容器持久化一个宿主机目录的两个阶段，是靠独立于kubelet主控制循环之外的2个控制循环实现的
  • Attach是由Volume Controller负责，控制循环是AttachDetachController，作用是检查每一个pod对应的pv，和这个pod所在宿主机的挂载情况，从而决定是否对这个pv进行attach操作
  • Mount发生在Pod对应的宿主机上，是 kubelet 组件的一部分。这个控制循环的名字，叫作：VolumeManagerReconciler，它运行起来之后，是一个独立于 kubelet 主循环的 Goroutine。使用Goroutine的原因是为了与kubelet主循环的解耦，因为挂载操作是一个比较费时间的过程，解耦是为了不影响主循环被block
• 整体流程：
  • 用户提交请求创建pod，k8s发现这个pod声明使用了PVC，那就靠PersistentVolumeController帮它找一个PV配对
  • 没有现成的PV，就去找对应的StorageClass，帮它新创建一个PV，然后和PVC完成绑定（如果没有声明SC，且集群没有开启DefaultStorageClass的插件，就会尝试找sc为“”的pv进行绑定）
  • 新创建的PV，还只是一个API 对象，需要经过“两阶段处理”变成宿主机上的“持久化 Volume”才真正有用：
    • 第一阶段由运行在master上的AttachDetachController负责，为这个PV完成 Attach 操作，为宿主机挂载远程磁盘；
    • 第二阶段是运行在每个节点上kubelet组件的内部，把第一步attach的远程磁盘 mount 到宿主机目录。这个控制循环叫VolumeManagerReconciler，运行在独立的Goroutine，不会阻塞kubelet主循环

为何要使用pv、pvc

• 如果只是为了职责划分，PV、PVC 体系确实不见得比直接在 Pod 里声明 Volumes 字段有什么优势，但如果要支持更多种的持久化数据卷，pv就有必要了
• 很多时候，用户希望能直接用到宿主机上的磁盘目录，不依赖于远程服务，原因有
  • 本地SSD性能会更好
  • 如果要在私有环境部署k8s集群，则只能使用本地磁盘
• 在k8s v1.10以后，依靠pv、pvc体系逐渐形成了Local Persistent Volume特性，但是
  • 这个特性的使用范围比较固定，如高优先级的系统应用，需要在多个不同节点上存储数据，并且对 I/O 较为敏感。典型的应用包括：
    • 分布式数据存储比如 MongoDB、Cassandra 等
    • 分布式文件系统比如 GlusterFS、Ceph 等
    • 需要在本地磁盘上进行大量数据缓存的分布式应用
  • 一旦Local节点宕机且不能恢复时，Local Persistent Volume的数据就可能丢失。这就要求使用Local Persistent Volume的应用必须具备数据备份和恢复的能力，允许你把这些数据定时备份在其他位置
• Local Persistent Volume难点
  • 如何把本地磁盘抽象成 PV：也许用hostPath+NodeAffinity能够一定程度实现，但有很大的问题在于，不应该把一个宿主机上的目录当作 PV 使用，因为
    • 本地目录的存储行为完全不可控，它所在的磁盘随时都可能被应用写满，甚至造成整个宿主机宕机
    • 不同的本地目录之间也缺乏哪怕最基础的 I/O 隔离机制
    • 所以，一个 Local Persistent Volume 对应的存储介质，一定是一块额外挂载在宿主机的磁盘或者块设备（“额外”的意思是，它不应该是宿主机根目录所使用的主硬盘）
  • 调度器如何保证Pod始终能被正确地调度到它所请求的Local Persistent Volume所在的节点上
    • 常规PV是先把pod调度到某个节点上，然后经过“两阶段”处理持久化宿主机上的Volume指定挂载点，然后完成Volume与容器的绑定挂载
    • 但对于LPV来说，这些信息都是运维人员提前准备好的，所以调度器必须知道Node节点与LPV的对应关系，根据这层信息进行调度（通过NodeAffinity实现），称为“在调度的时候考虑 Volume 分布”。在 k8s的调度器里，有一个叫VolumeBindingChecker 的过滤条件专门负责这个事情
• 在私有部署环境中，有两个方法解决这个步骤
  • 给宿主机外挂并格式化一个可用的本地磁盘
  • 在宿主机上挂载几个 RAM Disk（内存盘）来模拟本地磁盘

FlexVolume与CSI

flexVolume

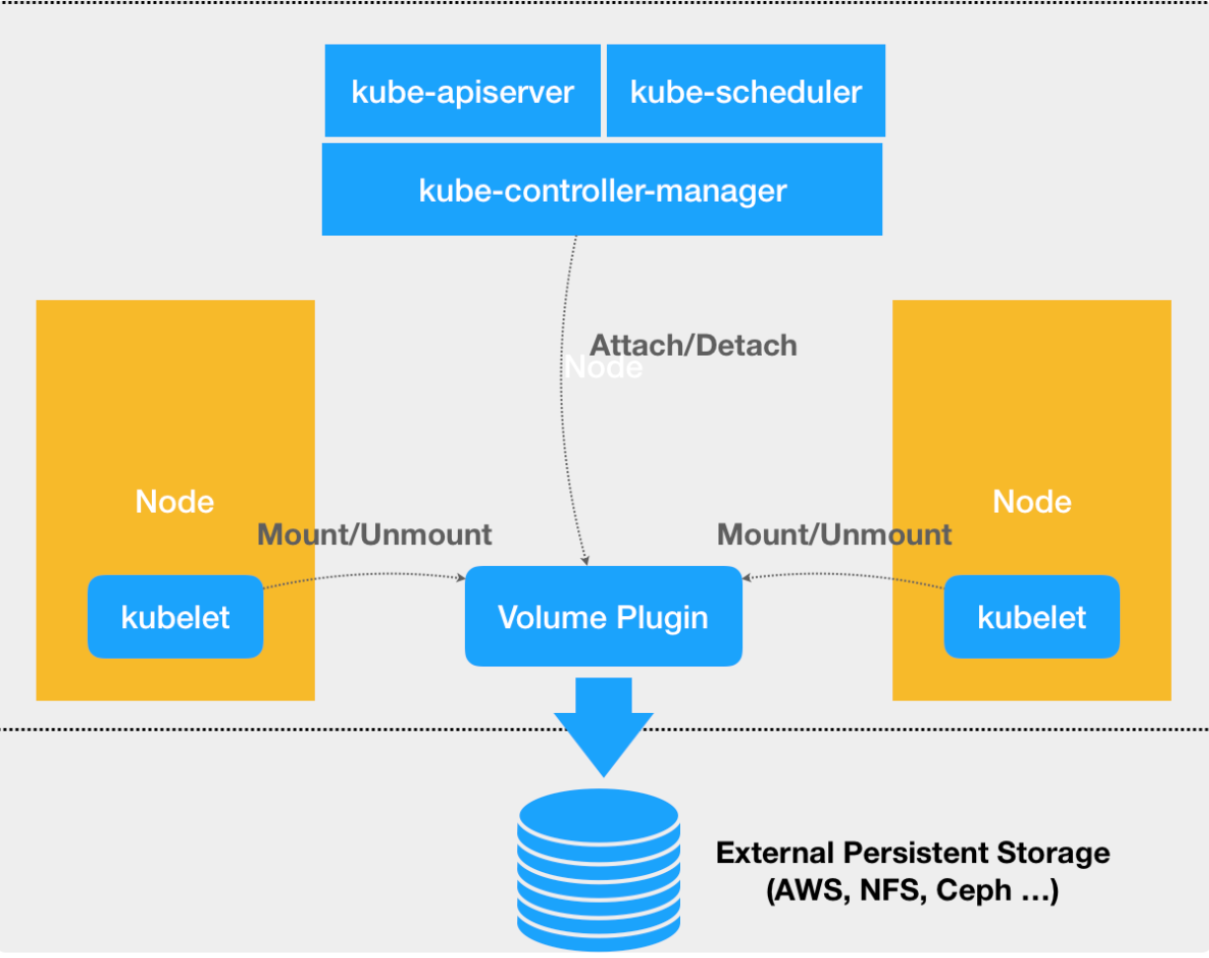

• volume的两阶段处理，在具体的控制循环中，实际上调用的是k8s的 pkg/volume 目录下的存储插件（Volume Plugin）。在这个例子里，就是pkg/volume/flexvolume这个目录里的代码（flexVolume存储插件的入口）

• 以Mount为例，FlexVolume的SetUpAt()实际上只做了一件事，就是封装出了一行命令（即：NewDriverCall），由 kubelet 在“Mount 阶段”去执行。

• flexVolume中，执行命令为

  # /usr/libexec/kubernetes/kubelet-plugins/volume/exec/k8s~nfs/nfs是插件的可执行文件的路径。这个名叫 nfs 的文件，正是你要编写的插件的实现，k8s~nfs是从volume的driver字段里解析出来的，格式为vendor/driver
  # <mount dir>：kubelet调用SetUpAt() 方法传递来的 dir 的值，表示当前正在处理的Volume在宿主机上的目录
  # <json param>：pv里定义的options字段的值以及在SetUpAt()方法中加上的Pod名字、Namespace 等元数据（Metadata）

  /usr/libexec/kubernetes/kubelet-plugins/volume/exec/k8s~nfs/nfs mount <mount dir> <json param>


• 当编写完了FlexVolume的实现之后，要把它的可执行文件放在每个节点的插件目录下

• 在Mount阶段，kubelet的VolumeManagerReconcile控制循环的一次调谐操作流程为：

  kubelet -->
  pkg/volume/flexvolume.SetUpAt() -->
  /usr/libexec/kubernetes/kubelet-plugins/volume/exec/k8s~nfs/nfs mount <mount dir> <json param>


• flexVolume存储插件的局限性

  • NFS FlexVolume不能支持 Dynamic Provisioning。除非为它编写一个专门的 External Provisioner
  • FlexVolume每一次对插件可执行文件的调用，都是一次完全独立的操作，在mount操作时生成的一些挂载信息，只能通过保存到临时文件的方式给到后续的unmount操作使用，无法保存在一些环境变量中

CSI

• k8s中通过存储插件管理容器持久化

• 存储插件只是Attach、Mount操作的执行者，而Dynamic Provisioning就不是存储插件的责任，是k8s本身存储管理功能的一部分
• CSI 插件体系的设计思想是：把Provision阶段，以及k8s里的一部分存储管理功能，从主干代码里剥离出来，做成了几个单独的组件，组件会watch存储相关的事件变化，并执行对应的管理操作（通过调用CSI插件完成）
• CSI插件体系思路

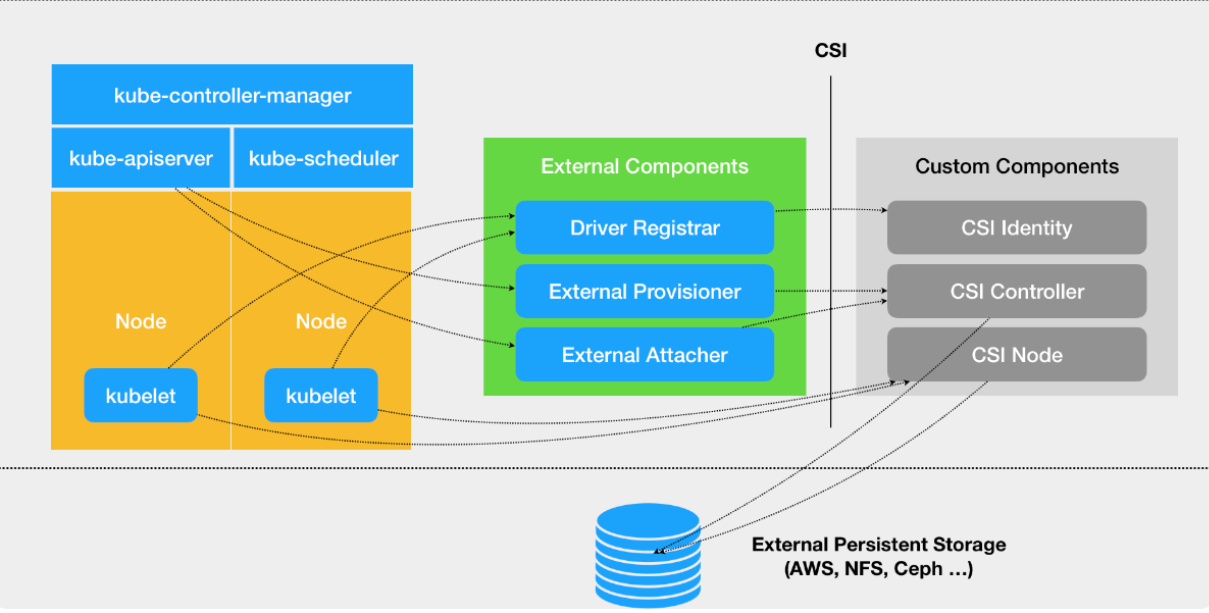

• 相比于存储插件，CSI多了3个外部组件（主要负责的是Volume的创建以及在宿主机上挂载Volume），具有存储管理功能（仍被K8s社区开发维护）
  • Driver Registrar：负责将插件注册到kubelet里，即将可执行文件放在插件目录下（每个插件实现完成后，要将可执行文件在节点的插件目录下），具体实现上，Driver Regi6strar需要请求CSI插件的Identity服务来获取插件信息
  • External Provisioner：负责Provision阶段。具体实现上，External Provisioner watch APIServer里的PVC对象。当一个PVC被创建时，它就会调用CSI Controller的CreateVolume方法创建PV
    • 如果使用的是公有云提供的磁盘（或者块设备），那就需要调用公有云提供的API创建PV所描述的磁盘，但CSI插件是独立于K8s之外的，所以没有k8s定义的pV类型，而是用CSI自定义的Volume类型
  • External Attacher：负责Attach阶段，watch APIServer里VolumeAttachment对象的变化。VolumeAttachment对象是k8s中确认一个Volume可以进入“Attach 阶段”的重要标志，当出现了VolumeAttachment对象，External Attacher就会调用CSI Controller服务的ControllerPublish方法，完成它所对应的Volume的Attach阶段。
• Volume的“Mount 阶段”不属于External Components的职责。当kubelet的VolumeManagerReconciler控制循环检查到volume需要执行Mount操作的时候，会通过 pkg/volume/csi包，直接调用CSI Node服务完成 Volume 的“Mount 阶段”
• 最右侧是自定义组件，需要自己代码实现的CSI插件，会以gRPC方式对外提供3个服务，实际使用CSI插件的时候，会将这三个External Components作为sidecar容器和CSI插件放置在同一个Pod中。由于 External Components 对CSI插件的调用非常频繁，所以这种sidecar的部署方式非常高效。3个对外服务为：
  • CSI Identity：负责暴露这件插件本身的信息

  service Identity {
      // return the version and name of the plugin
      rpc GetPluginInfo(GetPluginInfoRequest) returns (GetPluginInfoResponse) {}
      // reports whether the plugin has the ability of serving the Controller interface
      rpc GetPluginCapabilities(GetPluginCapabilitiesRequest) returns (GetPluginCapabilitiesResponse) {}
      // called by the CO just to check whether the plugin is running or not
      rpc Probe (ProbeRequest) returns (ProbeResponse) {}
  }


  • CSI Controller：对 CSI Volume（对应 Kubernetes 里的 PV）的管理接口

  service Controller {
    // provisions a volume
    rpc CreateVolume (CreateVolumeRequest)
      returns (CreateVolumeResponse) {}

    // deletes a previously provisioned volume
    rpc DeleteVolume (DeleteVolumeRequest)
      returns (DeleteVolumeResponse) {}

    // make a volume available on some required node
    rpc ControllerPublishVolume (ControllerPublishVolumeRequest)
      returns (ControllerPublishVolumeResponse) {}

    // make a volume un-available on some required node
    rpc ControllerUnpublishVolume (ControllerUnpublishVolumeRequest)
      returns (ControllerUnpublishVolumeResponse) {}

    // make a snapshot
    rpc CreateSnapshot (CreateSnapshotRequest)
      returns (CreateSnapshotResponse) {}

    // Delete a given snapshot
    rpc DeleteSnapshot (DeleteSnapshotRequest)
      returns (DeleteSnapshotResponse) {}
    ...
  }


  • CSI Controller服务的实际调用者，并不是k8s，而是External Provisioner和External Attacher分别通过监听PVC和VolumeAttachement对象，来跟k8s进行协作。
  • CSI Controller服务里定义的操作有个共同特点，那就是它们都无需在宿主机上进行，而真正需要在宿主机上操作的是通过External Attacher调用的CSI Node中的逻辑

存储插件与CSI的区别

• 存储插件的思想是两阶段处理，即Attach和Mount，而CSI的思想扩展为3阶段，即Provision、Attach和Mount
• PV Attach方式
  • 存储插件是由Master节点上的AttachDetachController reconcile pv和挂载pv的pod所在node节点的状态，判断是否进行Attach操作
  • CSI在AttachDetachController操作时实际上会创建一个VolumeAttachment对象，从而触发External Attacher watch VolumeAttachment对象改变调用的ControllerPublishVolume方法
• PV Mount方式
  • 存储插件是由节点上kubelet的VolumeManagerReconciler循环控制
  • CSI是VolumeManagerReconciler需要进行“Mount”操作时实际上会执行到 pkg/volume/csi 目录中，直接向CSI Node服务发起调用NodePublishVolume方法的请求

CSI插件编写

• 有了CSI插件后，持久化只需要创建一个StorageClass

kind: StorageClass
apiVersion: storage.k8s.io/v1
metadata:
  name: do-block-storage
  namespace: kube-system
  annotations:
    storageclass.kubernetes.io/is-default-class: "true"
provisioner: com.digitalocean.csi.dobs

• storageClass中需要注意的是provisioner=com.digitalocean.csi.dobs这个字段。这个字段告诉了k8s要用名叫com.digitalocean.csi.dobs的CSI插件来处理这个StorageClass 相关的所有操作。

Identity

service Identity {
    // return the version and name of the plugin
    rpc GetPluginInfo(GetPluginInfoRequest) returns (GetPluginInfoResponse) {}
    // reports whether the plugin has the ability of serving the Controller interface
    rpc GetPluginCapabilities(GetPluginCapabilitiesRequest) returns (GetPluginCapabilitiesResponse) {}
    // called by the CO just to check whether the plugin is running or not
    rpc Probe (ProbeRequest) returns (ProbeResponse) {}
}

• k8s通过CSI Identity知道插件的名称，Identity通过定义标准的gRpc server响应External Component的请求
• 最重要的函数是GetPluginInfo，返回了插件的版本和名称
  CSI要求插件名称遵守反向DNS格式

反向DNS（Reverse DNS）是DNS（Domain Name System）的一种使用方式，它允许通过IP地址查找与之对应的域名。
在反向DNS中，IP地址被反向解析为域名。这对于网络管理和安全审计非常有用，可以帮助识别特定IP地址背后的主机或服务器。

反向DNS的工作方式是，将IPv4或IPv6地址转换为特定的域名格式。IPv4地址的反向DNS域名格式是将IP地址的每个字节逆序排列，并添加 ".in-addr.arpa" 后缀。例如，IP地址为 192.0.2.123 的反向DNS域名将是 "123.2.0.192.in-addr.arpa"。

对于IPv6地址，反向DNS域名的格式稍有不同，但原理类似。

使用反向DNS，可以进行以下操作：

通过IP地址查找与之关联的域名，从而确定主机的身份。
验证发出请求的服务器的真实性。
阻止垃圾邮件和恶意活动，通过检查发件人IP地址的反向DNS来验证其合法性。

• GetPluginCapabilities方法返回是CSI插件的能力
• Probe接口，检查CSI插件是否正常工作

controller

• 主要负责provision和attach阶段
• Provision（调用者是external provision）
  • CreateVolume：如果使用的是其他类型的块存储（比如 Cinder、Ceph RBD 等），对应的操作也是类似地调用创建存储卷的 API，创建存储卷
  • DeleteVolume
• attach（调用者是external attacher）
  • ControllerPublishVolume：将前面创建的存储卷，挂载到指定的虚拟机上
  • ControllerUnpublishVolume

CSI Node

• kubelet的VolumeManagerReconciler控制循环会直接调用 CSI Node 服务来完成 Volume 的“Mount 阶段”，这个阶段被细分为两个接口
  • NodeStageVolume：MountDevice调用该接口，格式化Volume在宿主机上对应的存储设备，然后挂载到一个临时目录（Staging 目录）上
  • NodePublishVolume：SetUp操作则会调用 CSI Node该接口将 Staging 目录，绑定挂载到 Volume 对应的宿主机目录上

部署CSI插件的原则

• 通过DaemonSet在每个节点上都启动一个CSI插件，来为kubelet提供CSI Node服务，除了CSI插件，还以sidecar的方式运行着driver-registrar这个外部组件（向kubelet注册这个CSI插件，注册过程是通过访问同一个Pod里的CSI插件容器的Identity服务获取到的）
  • CSI插件运行在一个容器里，那么CSI Node服务在“Mount 阶段”执行的挂载操作，实际上是发生在这个容器的 Mount Namespace 里的。可是真正希望执行挂载操作的对象都是宿主机/var/lib/kubelet目录下的文件和目录。所以在定义DaemonSet Pod 的时候，需要把宿主机的 /var/lib/kubelet 以Volume的方式挂载进 CSI 插件容器的同名目录下，然后设置这个Volume的mountPropagation=Bidirectional，即开启双向挂载传播，从而将容器在这个目录下进行的挂载操作“传播”给宿主机，
• 通过StatefulSet在任意一个节点上再启动一个CSI插件，为External Components提供 CSI Controller服务，而作为CSI controller的调用者，External Provisioner和External Attacher 这两个外部组件需要以sidecar的方式和这次部署的CSI cotronller定义在同一个 Pod 里
