EVPN 技术起源

EVPN 是为解决传统二层网络扩展性差、配置复杂等问题而生的 Overlay 技术。

传统网络中，二层互联依赖物理链路或静态配置隧道，难以适配数据中心虚拟机动态迁移、多租户隔离等需求；

而 EVPN 通过控制平面集中管理与数据平面灵活转发的分离架构，实现了二层网络的虚拟化与自动化，其核心应用场景覆盖：
数据中心：实现跨机架、跨机房的 VM（虚拟机）迁移与二层互联，支持 VXLAN 封装下的大规模租户隔离。
园区接入网络：简化分支机构与总部的二层互联配置，降低广域网部署难度。
广域网 / 运营商网络：替代传统 VPLS（虚拟专用局域网服务），提供更高效的多归属接入与业务隔离能力。

EVPN的核心架构

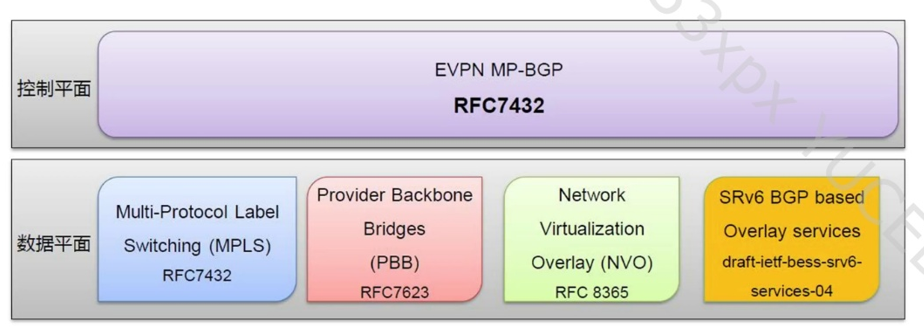

EVPN 架构分为控制平面与数据平面两大核心部分

架构图清晰展示了二者的协同关系，具体细节如下：

控制平面：EVPN MP-BGP：

技术标准：

基于 RFC7432 规范，通过扩展 MP-BGP（多协议边界网关协议）实现路由信息传递，定义了专属的 EVPN 地址族（AFI=25，SAFI=70）。

核心功能：

自动发现：

完成 VTEP（VXLAN 隧道端点）、PE（运营商边缘设备）的动态发现，无需人工配置设备间邻居关系。
路由发布：

传递 MAC/IP 地址、隧道信息、以太网段标识等关键路由数据，如 RT-2（MAC/IP 发布路由）、RT-3（IMET 路由）。

隧道建立：

基于 RT-3 路由自动建立 VXLAN 隧道或 PW（伪线），避免传统 VXLAN 手工配置隧道的繁琐操作。

数据平面：多封装技术支持

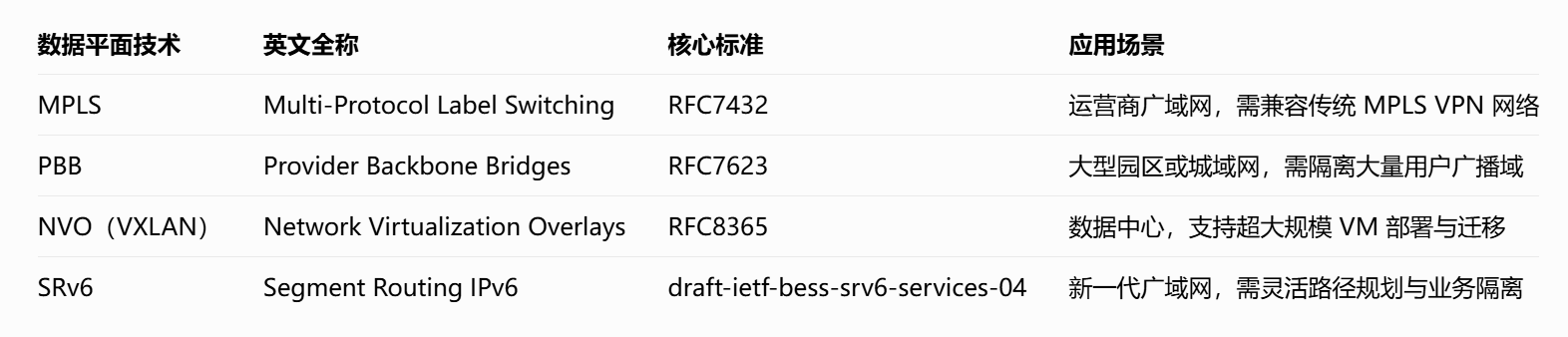

EVPN 数据平面支持 MPLS、PBB、NVO（VXLAN）、SRv6 四种转发技术，每种技术对应不同应用场景，具体适配关系如下：

EVPN的功能：

简化配置与自动化部署：

通过 MP - BGP 协议，能够自动实现 VTEP（VXLAN 隧道端点）、PE（运营商边缘设备）的发现，VXLAN 隧道、PW（伪线）的自动建立以及 VXLAN 隧道与 VXLAN 的自动关联，无需用户手工进行繁琐配置，极大降低了网络部署的难度。

控制平面与数据平面分离：

控制平面专注于发布路由信息，负责网络拓扑、地址等控制逻辑的传递；数据平面则专门承担报文转发的任务，这种分离使得网络的控制和转发功能各司其职，提升了网络的灵活性与可管理性。

提供多样连接服务：

支持点到点和点到多点的服务，可让用户的二层数据跨越 IP 或者 MPLS 网络，在不同站点之间透明地进行传送，满足了跨站点数据传输的需求。

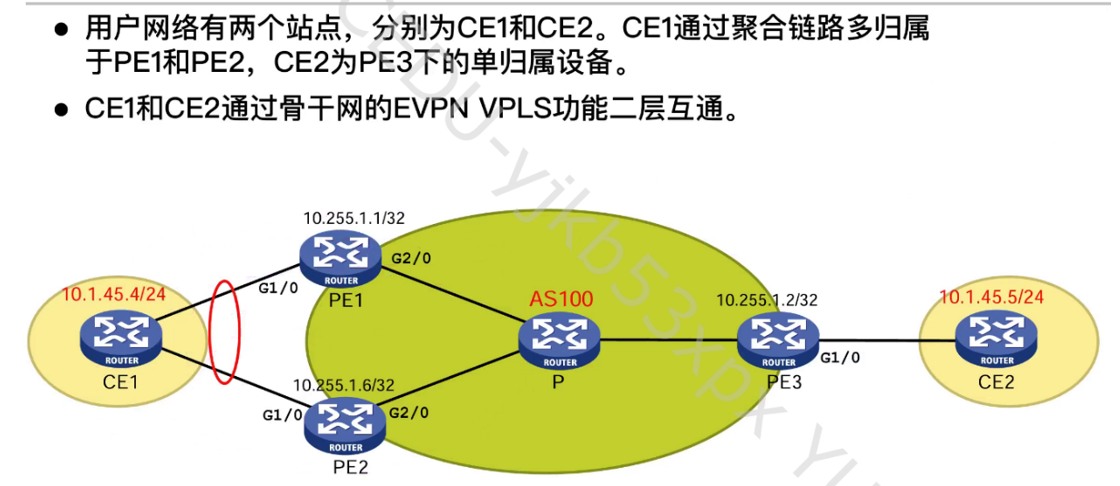

完善的多归属接入支持：

能支持负载分担和主备备份两种工作模式，在多归属接入场景下，可根据实际需求灵活选择，提高了网络的可靠性与资源利用效率。

灵活管理 MAC/IP 地址：

将二层网络间 MAC/IP 地址的学习和发布从数据平面转移到控制平面，借助 MP - BGP 协议来通告 MAC/IP 的可达性，改变了传统依赖数据平面泛洪学习地址的方式。

维护网络隔离性：

可以有效维护主机或虚拟机彼此之间的隔离性，保障不同用户或业务之间的网络安全与独立性。

缩短故障收敛时间：

当网络出现故障时，能够快速收敛，减少故障对网络正常运行的影响时间，提升网络的稳定性。

统一控制信令协议：

使用 BGP 作为控制协议，统一了二层和三层的控制信令协议，简化了网络控制层面的复杂度。

降低部署难度与资源消耗：

通过部署路由反射器，降低了网络部署的难度；同时，减少了网络资源的消耗，如减轻了 BUM（广播、未知单播、组播）报文泛洪对网络带宽等资源的占用。

优化 VXLAN 应用：

针对传统 VXLAN 可扩展性差、隧道建立和 VXLAN 匹配需手动完成，以及 MAC + IP 地址学习依赖数据平面泛洪、BUM 报文泛洪到整个网络等挑战，EVPN 能够自动完成 VTEP 之间隧道建立及 VXLAN 匹配，还能实现 VTEP 之间 MAC + IP 的自动同步，减少网络中的泛洪报文，极大优化了 VXLAN 的使用效果。

EVPN的相关专业术语

EVI（EVPN Instance）：

EVPN 实例，每个实例独立存在，每个 EVI 独立维护路由表与转发规则，实现不同业务或租户的完全隔离，类似 VPN 实例的二层版本。

ES（Ethernet Segment）：

CE（用户边缘设备）与 PE 之间的物理或逻辑链路，是多归属场景的核心单元（如 CE 通过两条链路连接两台 PE）。

ESI（Ethernet Segment Identifier）：

ES 的唯一 10 字节标识，用于 PE 识别同一 ES 的不同成员，在多归属场景中实现 DF（指定转发器）选举与环路避免。

EVPN 路由：

MP-BGP EVPN 地址族定义的 NLRI（网络层可达性信息），包含 8 种路由类型（RT-1 至 RT-8），每种路由承载特定控制信息。

VTEP（VXLAN Tunnel Endpoint）：

VXLAN 数据平面的隧道端点，负责 VXLAN 报文的封装（添加 VXLAN 头、UDP 头、外层IP 头）与解封装，同时参与 EVPN 控制平面路由交互。

EVPN地址族：

MP-BGP扩展出了EVPN地址族，并采用Open消息进行能力通告。EVPN子地址族使用的地址族编号为：AFI=25 ，SAFI=70。

EVPN 地址族通过 MP-BGP 的 Open 消息进行能力通告，关键字段解析如下：

Optional Parameter: Capability：类型为 “Multiprotocol extensions capability（1）”，标识设备支持多协议扩展。

AFI（Address Family Identifier）：取值 25，代表 “Layer-2 VPN”，明确地址族类型为二层 VPN。

SAFI（Subsequent Address Family Identifier）：取值 70，代表 “EVPN”，指定子地址族为 EVPN。

MP_REACH_NLRI（Type Code 14）：用于传递 EVPN 路由信息，包含 Next Hop（下一跳 IP，通常为 VTEP/PE 的环回口 IP）、NLRI（EVPN 路由内容，如 RT-2、RT-3）。

EVPN 常用的的五种路由类型

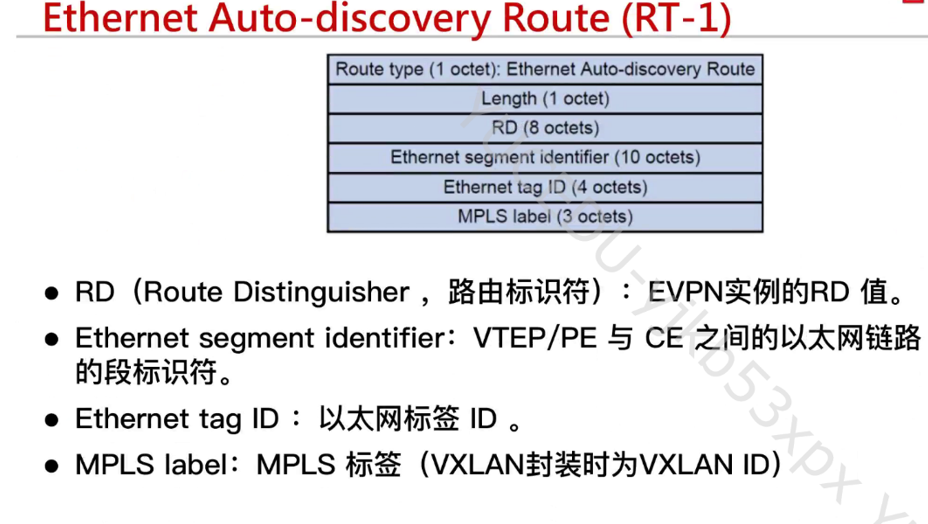

RT-1（以太自动发现路由，Ethernet Auto - Discovery Route）：

控制信息：

包含 RD（Route Distinguisher，路由区分符）、ESI（Ethernet Segment Identifier，以太网段标识符）、Ethernet Tag ID 以及 MPLS Label 等信息。

RD（Route Distinguisher）：EVPN 实例的唯一标识，避免不同实例路由冲突，如 “100:1”。

ESI：对应 ES 的唯一标识，用于多归属场景的成员识别。

MPLS Label：VXLAN 场景下为 VNI（VXLAN 网络标识），如 VNI=5010。

用途：

主要用于多归属组网场景，进行以太网段（ES）的自动发现，通告 ES 和 Service ID 信息，实现环路避免、快速收敛与负载分担。比如在 CE（用户边缘设备）双归属连接到不同 PE（运营商边缘设备）的场景中，通过 RT - 1 路由可以确保流量的正确转发，避免环路产生。

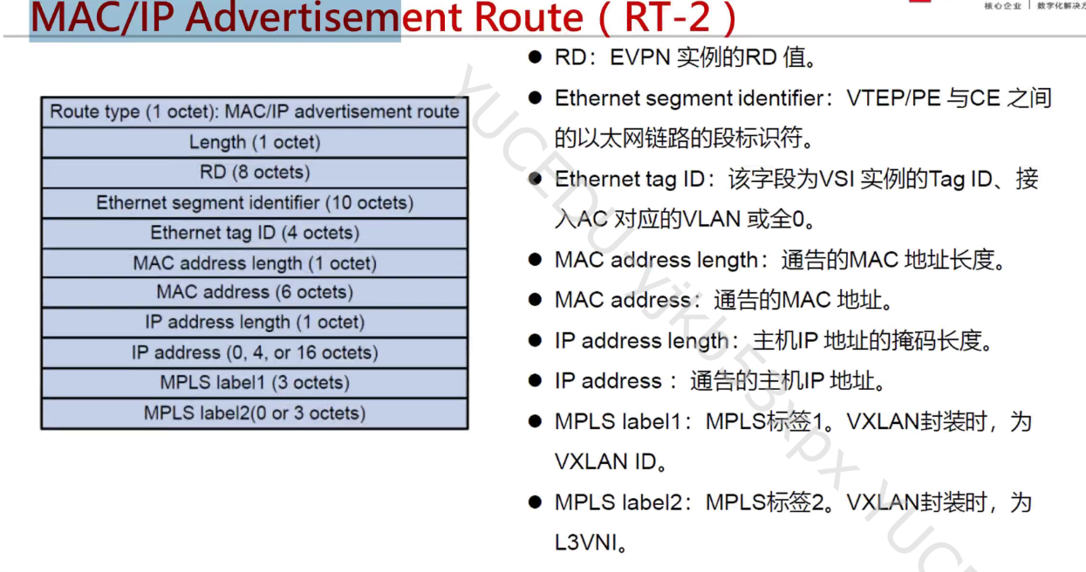

RT-2（MAC/IP 发布路由，MAC/IP Advertisement Route）：

控制信息：

携带 RD、ESI（单归属时为全 0）、Ethernet Tag ID、MAC Address 以及 IP Address（可选）等信息。

用途：

将二层 MAC 地址与三层 IP 地址（ARP/ND 信息）从数据平面学习转移到控制平面，通过 MP-BGP 同步至全网 VTEP/PE，减少传统网络中 BUM 流量泛洪（如 ARP 广播）。

RT-2 的核心作用是传递单台主机的 MAC+IP 映射关系，其路由结构中不包含 VNI；VNI 通过 “EVPN 实例（EVI）-VSI-VXLAN” 的绑定关系间接关联，而非 RT-2 路由本身携带。

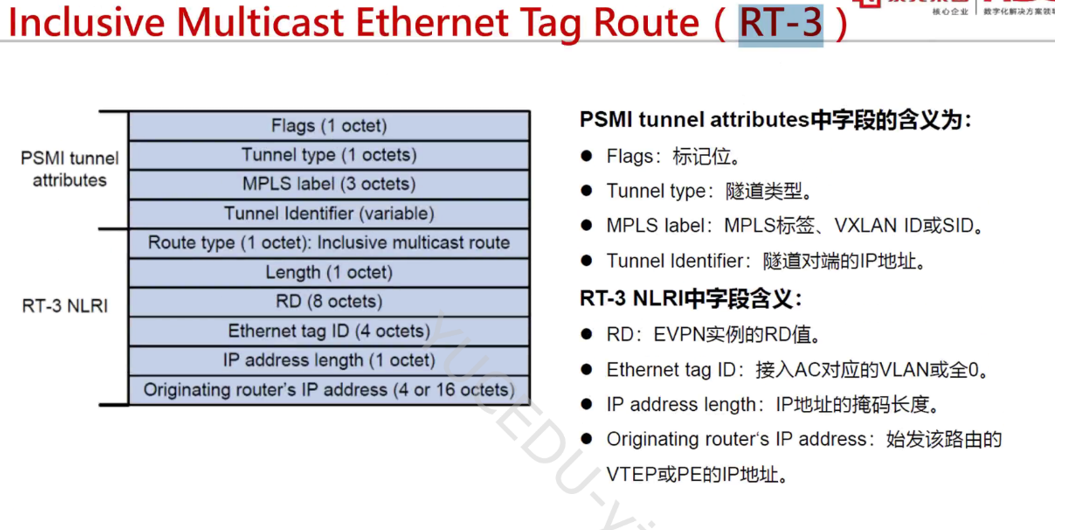

RT-3（包含性组播以太网标签路由，Inclusive Multicast Ethernet Tag Route，IMET Route）：

控制信息：

包含 RD、Ethernet Tag ID、IP Address Length（32，代表 IPv4）、Originating Router's IP（VTEP/PE 的 IP，如 “10.255.1.1”），同时携带 PMSI_TUNNEL_ATTRIBUTE（隧道类型为 Ingress Replication，隧道 ID 为对端 VTEP IP）。

用途：

实现 VTEP（VXLAN Tunnel Endpoint，VXLAN 隧道端点）/PE 的自动发现，以及 VXLAN 隧道的自动建立。本地 VTEP 发布 RT - 3 路由后，远端 VTEP 根据路由中的信息建立 VXLAN 隧道，同时生成用于 BUM 流量转发的广播表。

RT-3 的核心作用是 “宣告某 VNI 下的 VTEP 存在”，其路由结构中必须携带 VNI（通过 Ethernet Tag ID 关联），远端 VTEP 需通过 RT-3 中的 VNI 识别 “该 VTEP 属于哪个虚拟网络”，才能建立对应 VXLAN 隧道。

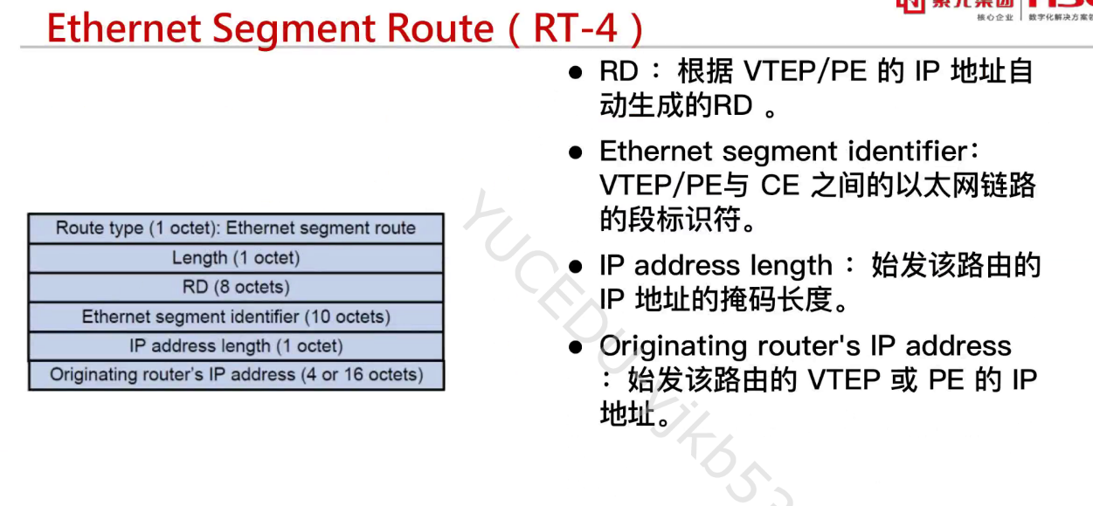

RT-4（以太网段路由，Ethernet Segment Route）：

控制信息：

包含 RD、ESI、IP Address Length、Originating Router's IP 。

用途：

通告本端PE上的EVPN实例的RD值，ESI值和Source IP地址，通过通告 PE 与 CE 之间的 ES 信息，帮助 PE 发现连接同一 ES 的其他成员，并且参与指定转发器（DF，Designated Forwarder）的选举，在多归属场景中避免流量环路。

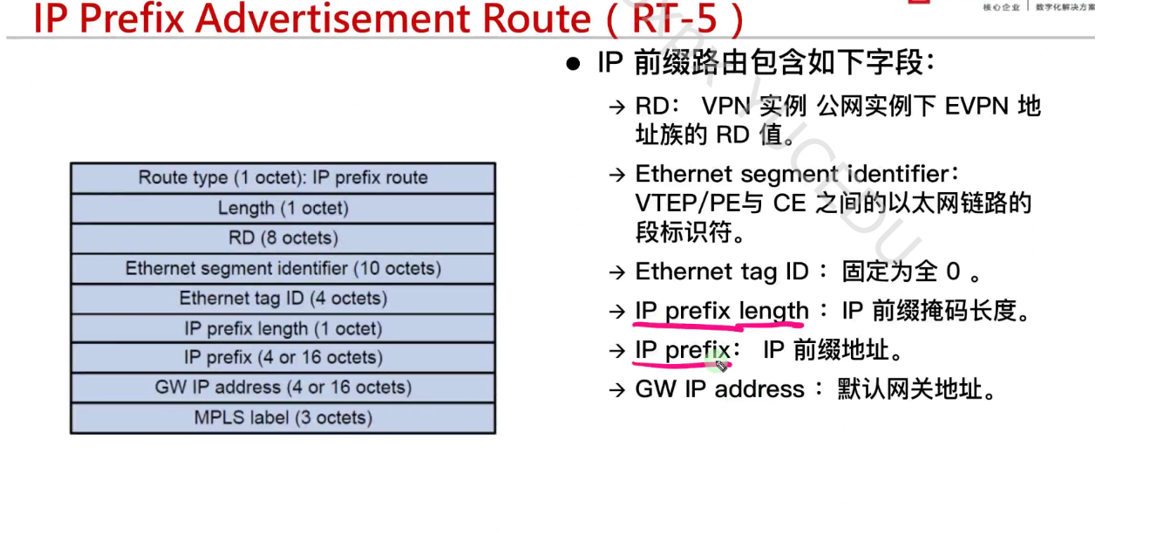

RT-5（IP 前缀路由，IP Prefix Route）：

控制信息：

包含 RD、ESI（全 0）、Ethernet Tag ID、IP Prefix Length、GW IP Address（默认网关，Gateway IP Address）、VNI 等信息。

用途：

以 IP 前缀形式通告 EVPN 实例与外部网络的路由，实现跨 EVPN 实例或跨网络的三层互通，比如数据中心内网与互联网之间的路由通告。

简单总结：

RT2：二层表项学习，MAC地址迁移，ARP泛洪抑制。

RT3：VXLAN隧道建立

RT5：三层表项学习

BGP EVPN 扩展团体属性：

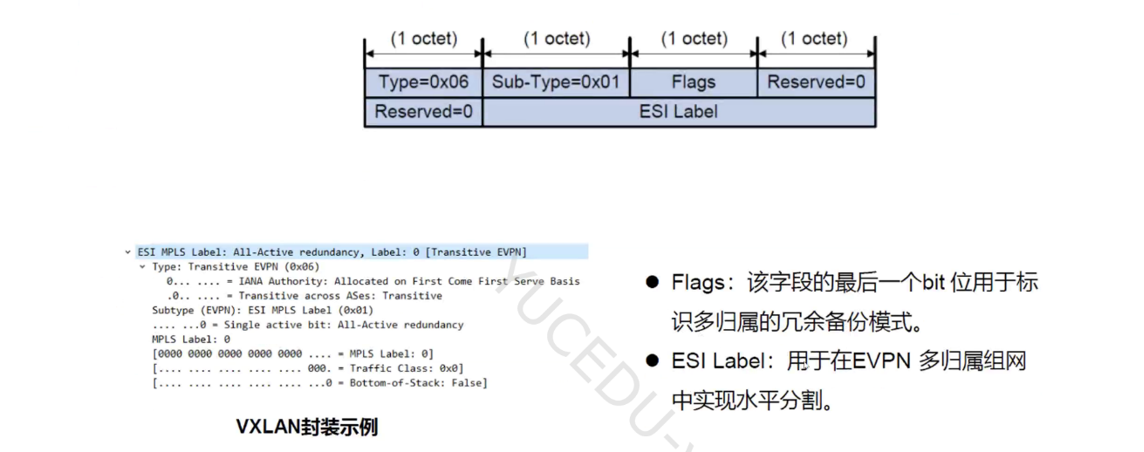

ESI Label Extended Community：

携带 ESI 对应的 MPLS 标签，多归属场景中用于标识 ES 的流量转发标签，确保同一 ES 的流量按标签转发至正确 PE。

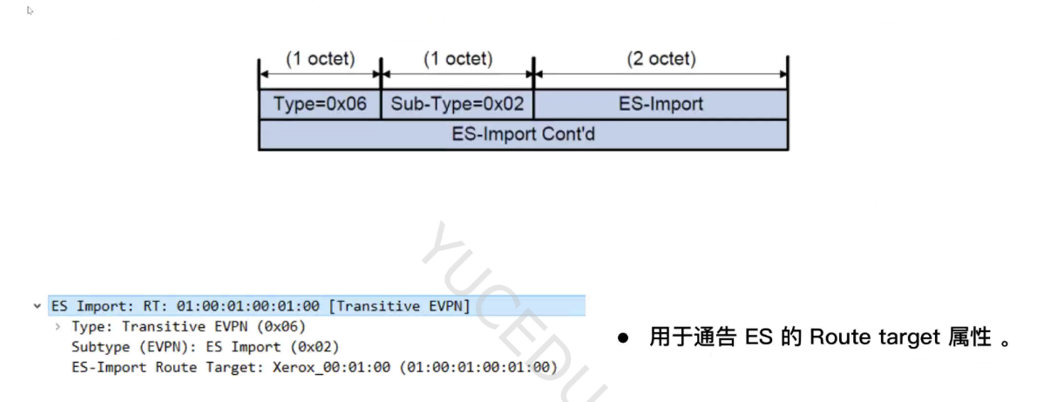

ES-Import Route Target Extended Community：

类型为 0x06，子类型为 0x02，携带 ES 的 Route Target（如 “01:00:01:00:01:00”），控制 ES 相关路由的接收范围（仅匹配 RT 的 PE 接收该路由）。

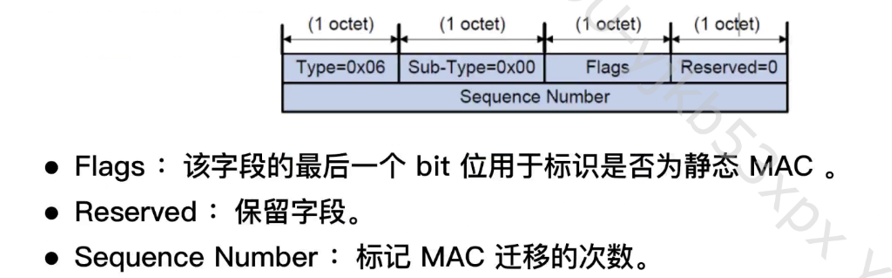

MAC Mobility Extended Community：

类型为 0x06，子类型为 0x00，包含 Flags（最后 1 位标识静态 MAC）、Reserved（保留字段）、Sequence Number（MAC 迁移次数），解决 VM 迁移后 MAC 地址漂移的同步问题（迁移次数递增，远端 VTEP 优先选择高次数路由）。

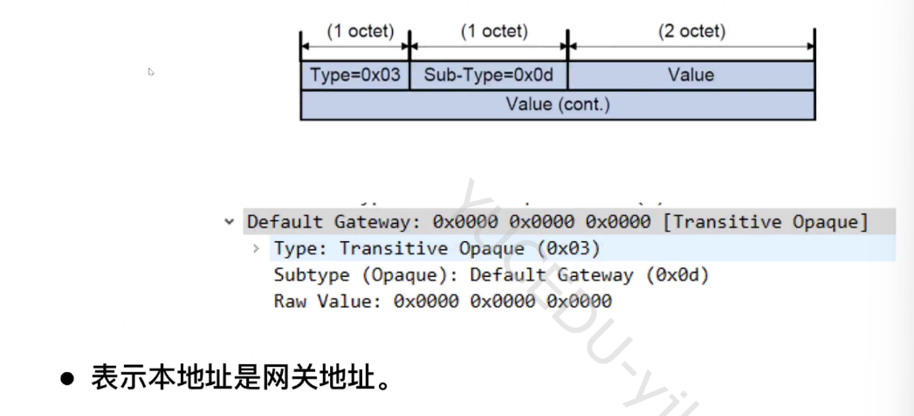

Default Gateway Extended Community：

携带默认网关信息，分布式网关场景中用于告知远端 VTEP 本地网关的 IP 与 MAC，实现跨 VTEP 的网关冗余。

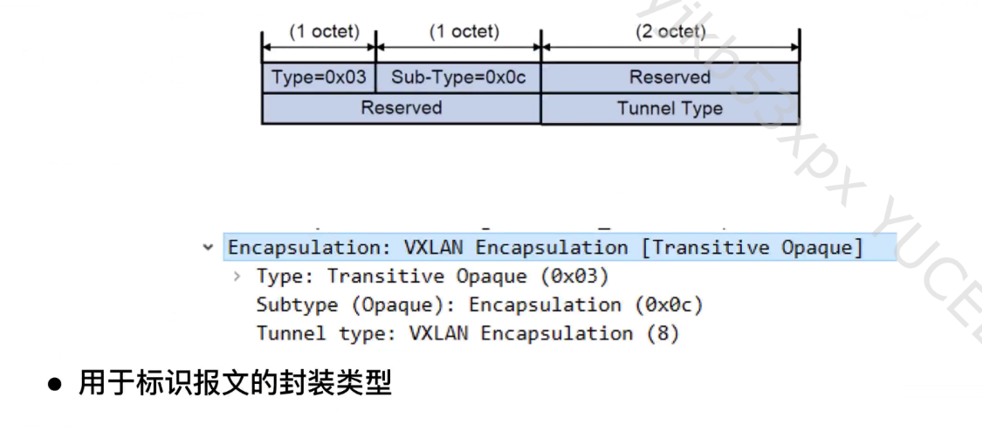

Encapsulation Type Extended Community：

类型为 0x03，子类型为 0x0c，携带隧道封装类型（如 “8” 代表 VXLAN），确保发送端与接收端采用一致的封装方式解封装报文。

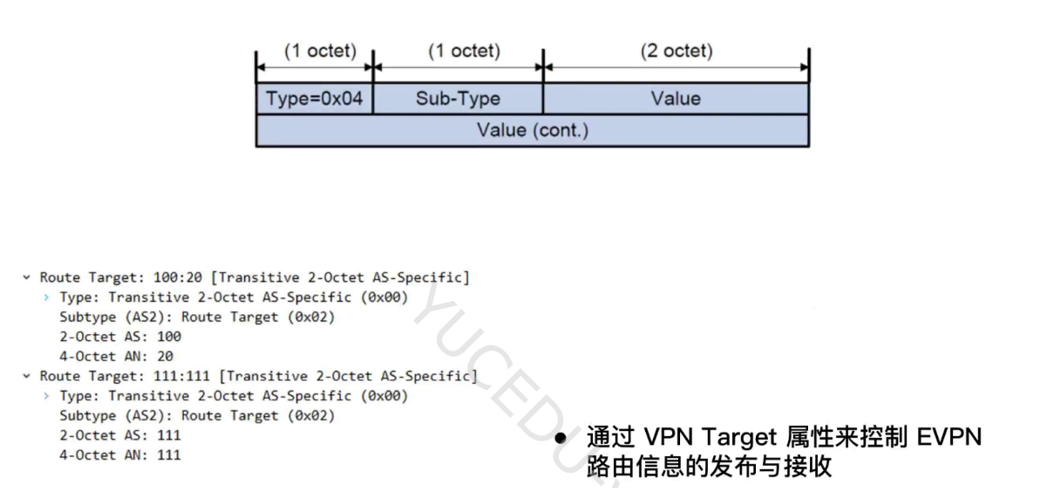

VPN Target Extended Community：

类型为 0x04，子类型为 0x02，携带 RT 值（如 “100:20”），控制 EVPN 路由的发布与接收（仅相同 RT 的 EVPN 实例可互通），实现业务隔离。

EVPN的控制平面工作机制

VXLAN 隧道及 BUM 广播表建立（基于 RT-3 路由）

1、VTEP 启动与路由发布：

Leaf 节点（VTEP）启动后，在 EVPN 实例下发布 RT-3 路由，携带自身环回口 IP（如 “10.255.1.1”）、RD（如 “100:1”）、VNI（如 “5010”）及 PMSI 信息（隧道类型为 Ingress Replication）。

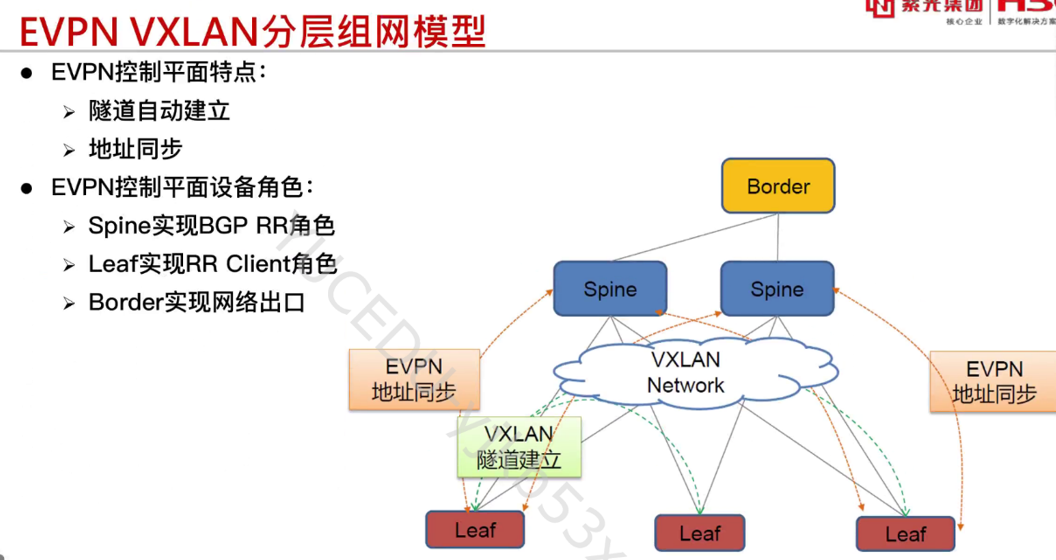

2、路由反射与同步：

Spine 节点作为 BGP RR（路由反射器），接收 Leaf 发布的 RT-3 路由，并反射至其他 Leaf 节点（RR Client），避免 Leaf 间全互联邻居配置。

3、隧道建立与广播表生成：

在二层转发时，EVPN VXLAN依靠RT-3自动发现VTEP站点，远端 Leaf 接收 RT-3 路由后，提取对端 VTEP IP，自动建立 VXLAN 隧道（如 Tunnel1）；同时根据 PMSI 信息生成 BUM 广播表（记录同一 VNI 下的所有远端 VTEP IP），用于 BUM 流量的头端复制转发。

在分布式网关进行三层转发时，EVPN VXLAN依靠RT-2 或RT-5自动发现VTEP站点、建立VXLAN隧道。

PS：

EVPN中的PMSI应用：

在 EVPN VXLAN 场景中，PMSI（Provider Multicast Service Interface，提供商组播服务接口）它主要用于 BUM（广播、未知单播、组播）流量转发的隧道属性传递，比如在头端复制（Ingress Replication）机制中，借助 PMSI 属性，VTEP 能够获取到传递 BUM 流量所需的隧道信息。VXLAN 同样依赖 PMSI 属性来实现 BUM 流量的高效转发。

在 EVPN VXLAN 场景中：
PMSI 的核心是传递 “BUM 流量应该用什么隧道转发、怎么复制” 的元数据。
例如 “头端复制（Ingress Replication）” 机制中，VTEP 会通过BGP EVPN 的 RT - 3 路由携带 PMSI 属性，告诉其他 VTEP：“如果要给我转发 BUM 流量，应该用什么隧道（如 VXLAN 隧道的源 / 目的 IP）、用什么复制策略（如每个 BUM 包复制几份发给哪些对端）”。
VXLAN 本身不 “直接依赖 PMSI 协议”，而是依赖 “PMSI 描述的隧道属性逻辑”—— 通过 EVPN 控制平面（BGP）传递这些属性，让 VXLAN 数据平面知道如何转发 BUM 流量。

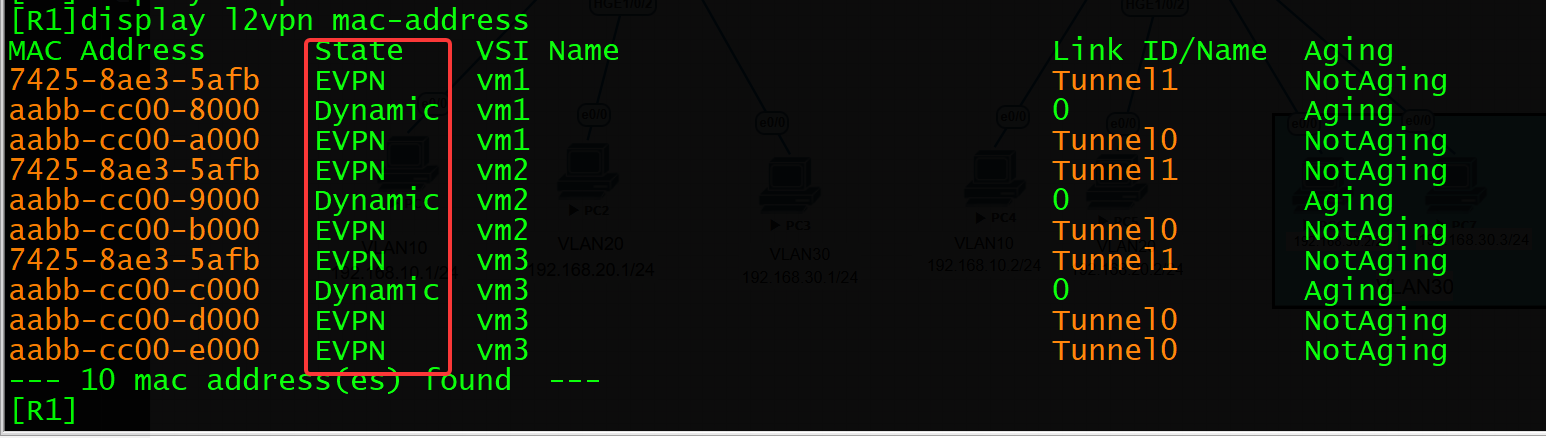

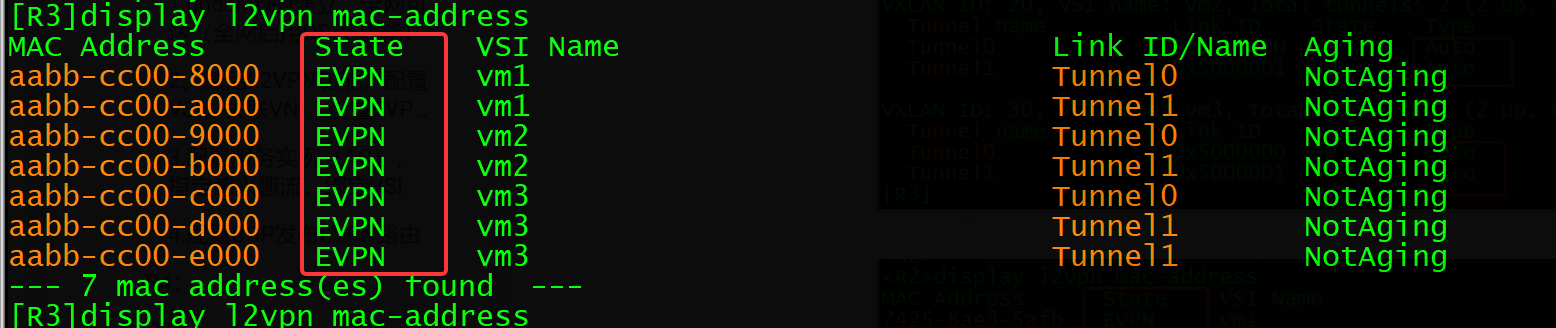

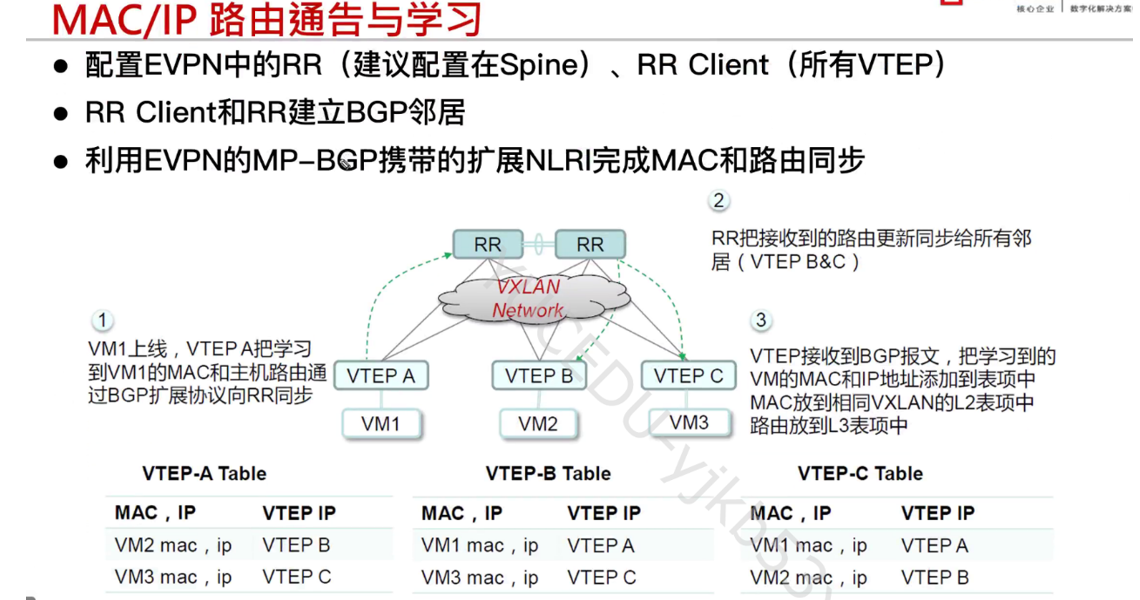

MAC/IP 路由通告与学习（基于 RT-2 路由）

1.VM 上线与本地学习：

VM1（IP：10.1.1.10，MAC：aa:bb:cc:00:40:00）上线，接入 Leaf A（VTEP A），Leaf A 从接入接口（如 GE1/0/1）学习 VM1 的 MAC 与 IP，添加至本地 VSI（EVPN 实例）的 MAC 表（出接口为 GE1/0/1）与 ARP 表。

2.RT-2 路由发布：

Leaf A 将 VM1 的 MAC/IP 信息封装为 RT-2 路由，通过 BGP 发送至 Spine RR，路由中包含 RD（“100:1”）、MAC（“aa:bb:cc:00:40:00”）、IP（“10.1.1.10”）、VNI（“1000”）及出接口对应的隧道信息。

3.路由反射与表项更新：

Spine RR 将 RT-2 路由反射至 Leaf B、Leaf C；Leaf B、C 接收后，提取 MAC/IP 与对端 VTEP IP（Leaf A 的 IP），添加至本地 MAC 表（出接口为 Tunnel1）与路由表（主机路由，下一跳为 Leaf A）。

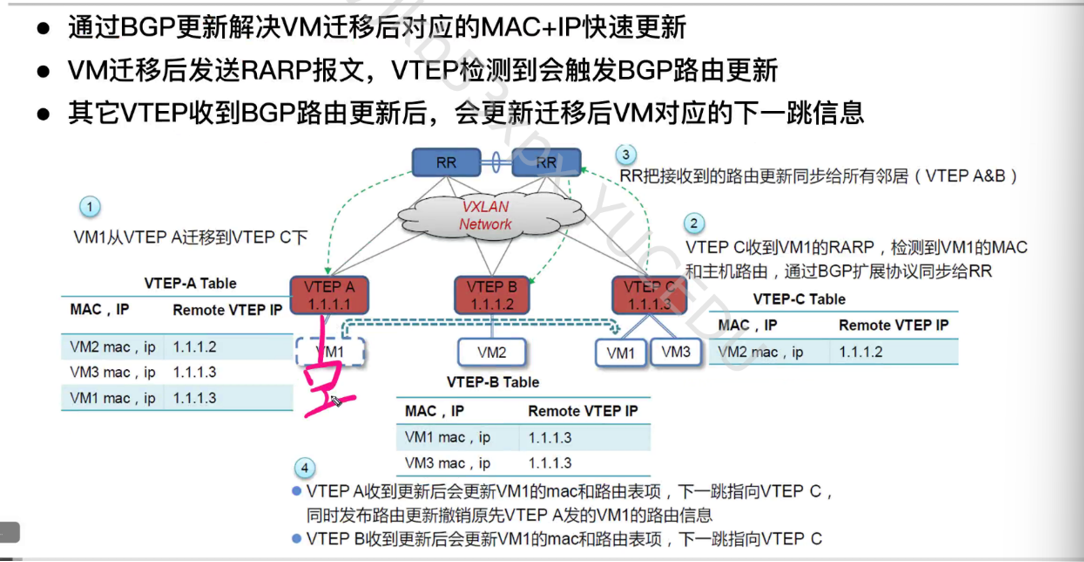

MAC 地址迁移

1.VM 迁移与路由触发：

VM1 从 Leaf A 迁移至 Leaf C，Leaf C 通过 RARP 报文检测到 VM1 上线，生成新的 RT-2 路由（Sequence Number 从 1 递增至 2），并发送至 Spine RR；同时 Leaf A 检测到 VM1 离线，发送 RT-2 路由撤销消息（携带原 Sequence Number）。

2.远端表项更新：

Spine RR 将 Leaf C 的 RT-2 路由反射至 Leaf A、Leaf B；Leaf A 接收后删除原 VM1 的 MAC/IP 表项，Leaf B 接收后更新 VM1 的下一跳为 Leaf C 的环回口 IP，完成 MAC 地址同步，整个过程无需人工干预。

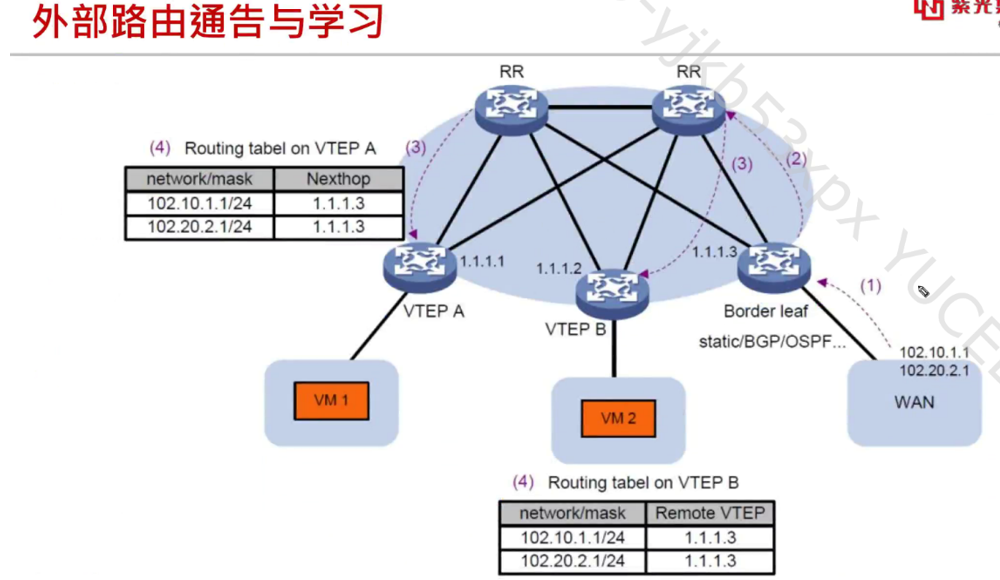

外部路由通告与学习（基于EVPN与外部网络路由协同）

1.外部路由引入 EVPN：

Border Leaf 作为 EVPN 网络与外部 WAN 的边界节点，通过静态路由、BGP 或 OSPF 等协议，从 WAN 侧学习到外部路由（如102.10.1.1/24、102.20.2.1/24）。

2.EVPN 控制平面路由发布：

Border Leaf 将外部路由封装为 EVPN 路由（如 RT - 5 IP 前缀路由），通过 MP - BGP 发送给 RR（路由反射器）；RR 再将这些路由反射到 EVPN 网络内的其他 VTEP（如 VTEP A、VTEP B）。

3.VTEP 路由表生成：

VTEP A、VTEP B 接收 EVPN 路由后，生成对应的路由表项：VTEP A 的路由表中，外部路由的下一跳指向 Border Leaf 的 IP（如1.1.1.3）；VTEP B 的路由表中，外部路由的 “Remote VTEP” 也指向 Border Leaf 的 IP（如1.1.1.3），表示需通过该 VTEP 转发到外部网络。

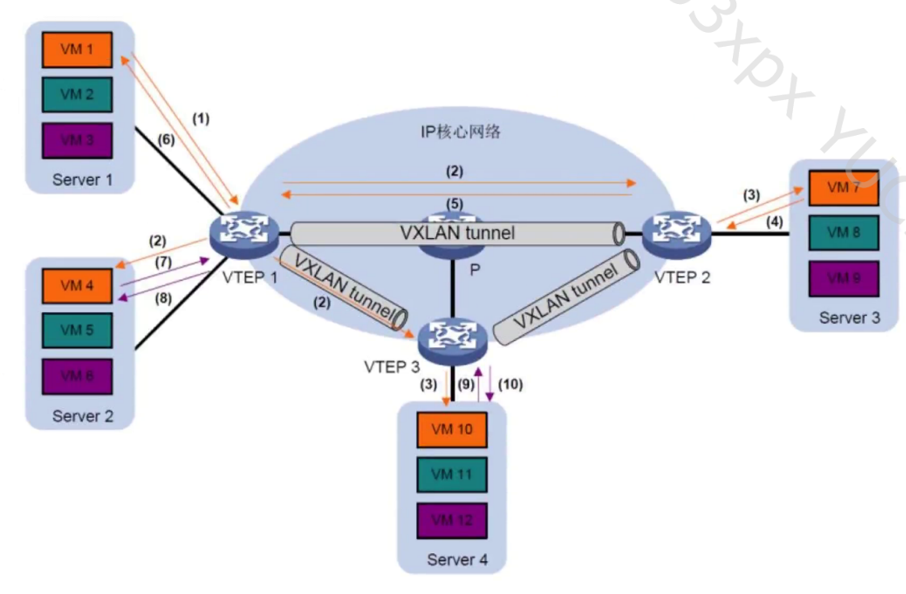

ARP泛洪抑制（基于 EVPN ARP代答机制）：

传统VXLAN ARP泛洪问题：

在无 EVPN 的传统 VXLAN 中，当 VM1 需要解析 VM7 的 MAC 地址时，会发送 ARP 请求。由于 VXLAN 隧道预建立但无精准 MAC 映射，VTEP 1 会将 ARP 请求泛洪到所有 VXLAN 隧道（向 VTEP 2、VTEP 3 都转发 ARP 请求），浪费网络带宽。

ARP代答机制：

1.ARP请求发起：

VM1（IP：10.1.1.10，MAC：aa:bb:cc:00:40:00）需要与 VM7（IP：10.3.3.30）通信，但未学习到 VM7 的 MAC 地址，于是发送 ARP 请求（目标 IP：10.3.3.30，请求其 MAC 地址），该请求被发送到接入的 VTEP1 。

2.EVNP控制平面代答判断：

VTEP1 收到 ARP 请求后，检查本地 EVPN 路由表（由 RT - 2 路由同步而来）。若路由表中存在 VM7 的 IP - MAC 映射（即 VM7 的 MAC 地址及所属 VTEP 等信息已通过控制平面同步），则VTEP1直接执行ARP 代答。

3.ARP代答执行：

VTEP1以自身（或对应网关）的 MAC 地址作为 VM7 的 MAC 地址，向 VM1 回复 ARP 响应，告知 VM1“VM7 的 MAC 地址为VTEP1的某 MAC（或网关 MAC）”

4.后续流量转发：

VM1 收到 ARP 响应后，将发往 VM7 的流量发送到 VTEP1。VTEP1再根据 EVPN 控制平面同步的路由信息，通过 VXLAN 隧道将流量转发到 VM7 所在的 VTEP（如 VTEP C），最终送达 VM7。在此过程中，无需在 VXLAN 网络中泛洪 ARP 请求，极大减少了网络中的 ARP 泛洪流量

RD 与 RT 在 EVPN 控制平面工作机制中的作用体现：

1.RD （Route Distinguisher，路由区分符）的填充与作用：

支持手动配置route-distinguisher，也可选择auto自动生成。自动生成时，RD 取值为N:VXLAN ID，其中N为从 1 开始的整数。若N:VXLAN ID已被使用，则依次尝试(N + 1):VXLAN ID，直到找到未被使用的 RD。例如，当 VXLAN ID 为 601，第一次自动生成 RD 会尝试1:601，若已存在，则尝试2:601等。
这一规则确保了在 EVPN 网络中，每个 EVPN 实例（EVI）都有唯一的 RD 标识，为路由在控制平面的传播提供了基础的唯一性保障。

2.RD 在控制平面的作用：

路由唯一标识：在 EVPN 控制平面中，不同 EVPN 实例可能存在相同的 IP 或 MAC 路由信息，RD 的存在使得这些路由在 MP - BGP 的 EVPN 地址族中具有唯一标识。比如，EVI 100 中有一条10.1.1.10/32的路由，RD 为100:1；EVI 200 中也有10.1.1.10/32的路由，RD 为200:1，MP - BGP 能通过 RD 区分这两条属于不同实例的路由，防止冲突。

路由实例关联：RD 将路由与特定的 EVPN 实例关联起来，使得控制平面在处理路由时，能准确地将路由信息分发到对应的实例中，保障不同租户或业务之间的路由隔离。

3.RT（Route Target，路由目标）的填充、分类与作用：

①RT的填充规则

RT 值支持手动配置vpn-target { vpn-target&<1 - 8> }，也可选择auto自动生成。

自动生成的 RT 取值为BGP AS:VXLAN ID，这种方式简化了配置，同时利用 BGP AS 和 VXLAN ID 的组合保证了 RT 的唯一性。

②RT的分类与配置位置

在 EVPN 的组网中，存在三个地方可以配置 RT：

虚拟服务实例（VSI）视图：

如配置vsi SDN_VSi_601时，可在该视图下配置 RT，用于控制与 VSI 相关的路由（如 MAC 地址路由）的发布与接收。

VPN 视图下 ipv4 地址族中：

在ip vpn-instance vpn1的address-family ipv4视图下配置 RT，主要用于控制 EVPN 五类路由（IP 地址前缀路由）等与 IPv4 网段相关路由的传播。

VPN 视图下 EVPN 地址族中：

在ip vpn-instance vpn1的address-family evpn视图下配置 RT，用于控制 EVPN 二类路由中 MAC/IP 地址（主机路由）等的学习与传播。

③不同 RT 值的使用场景和作用：

VSI 实例视图中 RT 的作用：

使用场景：

在 EVPN 二类路由消息中，MAC 消息仅包含 VSI 实例视图中配置的 RT 值。
作用：

控制 EVPN 二类路由中 MAC 地址的学习，决定哪些设备能够接收和学习到特定 VSI 下的 MAC 地址信息，保障 MAC 地址在 EVPN 网络中的精准传播与隔离。

VPN 实例中 EVPN 协议族中 RT 的作用：

使用场景：

在 EVPN 二类路由消息中，MAC/IP 消息包含 VSI 实例视图中配置的 RT 值和 VPN 实例中 EVPN 协议族中配置的 RT 值。

作用：

控制 EVPN 二类路由中 MAC/IP 地址（主机路由）的学习，确保主机级别的路由信能在合v

VPN 实例中 IPv4 协议族中 RT 的作用：

使用场景：

在 EVPN 五类路由消息中，IP 地址前缀消息包含 VPN 实例中 IPv4 协议族中配置的 RT 值。
作用：

控制 EVPN 五类路由中 IP 前缀（网段路由）的学习，实现不同网段之间的路由互通与隔离，保障网络中网段级别的通信。

4.RT在控制平面的作用：

路由发布控制：当 Leaf A 要发布 EVPN 路由（如 RT - 2 路由）时，会为该路由添加 Export RT。假设 Leaf A 的 Export RT 配置为100:100，这表示只有那些配置了 Import RT 包含100:100的 VTEP 才能接收这条路由。
路由接收控制：Leaf B 若要接收 Leaf A 发布的路由，需要配置 Import RT 为100:100。当 Leaf B 从 MP - BGP 接收到带有100:100 RT 的 EVPN 路由时，会将其引入到本地对应的 EVPN 实例中，实现路由的定向传播，保障不同租户或业务之间的路由隔离。

5.EVPN 集中式网关场景下 RT 的携带及作用：

在 EVPN 集中式网关场景下，L2 VTEP 及 VXLAN IP GW 设备仅需配置 RT1：

1.路由携带：

L2 VTEP 及 VXLAN IP GW 设备发布的 MAC 消息（type 2）携带 RT1，发布 MAC/IP 消息（type 2）也仅携带 RT1。

2.作用：

用于形成基于 VXLAN 的 MAC 地址表、ARP 表、ARP 抑制表项。实现上需要每个 VXLAN 配置不同的 RT 值，相同 VXLAN 的不同设备上配置相同的 RT 值，这样可以确保同一 VXLAN 内的设备能相互学习 MAC/IP 等信息，同时不同 VXLAN 间通过 RT 隔离。建议采用auto自动生成的形式（AS:VNI），简化配置并保证 RT 的唯一性。

6.RD与RT在控制平面路由交互中的协同

在 Spine RR 反射路由时，会保留路由的 RD 和 RT 属性。例如，Leaf A 发布的带有 RD100:1、Export RT100:100（遵循上述填充与分类规则）的 RT - 2 路由，经过 Spine RR 反射后，Leaf B（配置了 Import RT100:100，且 RD 与 Leaf A 发布路由的 RD 逻辑匹配）会接收该路由，并根据 RD 将其关联到本地对应的 EVI 中，从而在控制平面完成路由的精准传递与隔离控制，同时结合不同配置位置 RT 的作用，实现 MAC、MAC/IP、IP 前缀等不同类型路由的按需传播。

EVPN VXLAN 数据平面工作机制

纯二层流量转发：

二层流量包含已知单播流量与 BUM 流量，转发流程差异如下：

已知单播流量转发：

1.VM1（Leaf A）向 VM2（Leaf C）发送报文，Leaf A 根据 VM2 的 MAC 查找本地 MAC 表，确定出接口为 Tunnel1（对端 VTEP IP 为 Leaf C 的环回口 IP）。

2.Leaf A 对报文进行 VXLAN 封装：添加 VXLAN 头（VNI=1000）、UDP 头（端口 4789）、IP 头（源 IP=Leaf A 环回口 IP，目的 IP=Leaf C 环回口 IP）。

3.封装后的报文经 Spine 层（核心设备）转发至 Leaf C，Leaf C 解封装（去除 IP 头、UDP 头、VXLAN 头）后，根据 MAC 表将原始以太网帧转发至 VM2。

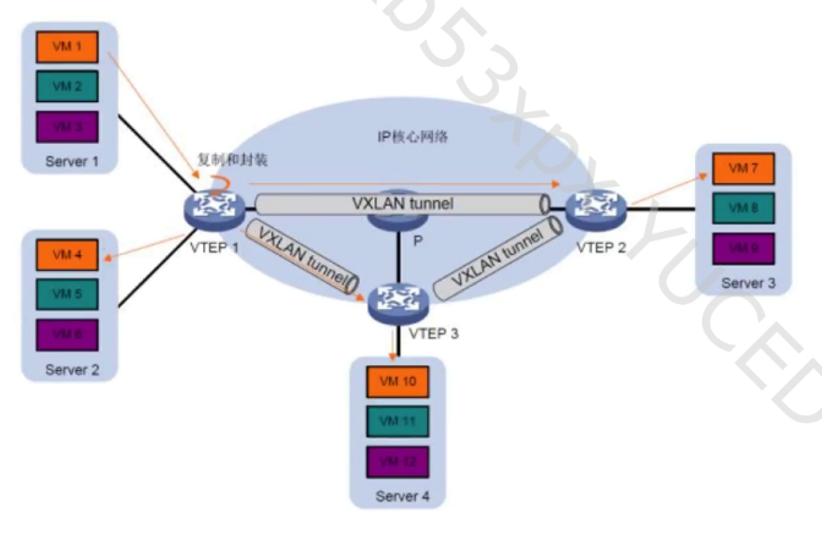

BUM 流量转发（头端复制模式）：

1.VM1 发送广播报文（如 ARP 请求），Leaf A 识别为 BUM 流量，查找 BUM 广播表（记录同一 VNI=1000 下的 Leaf B、Leaf C 环回口 IP）。

2.Leaf A 复制报文，分别封装为指向 Leaf B、Leaf C 的 VXLAN 报文（外层 IP 头源 IP 为 Leaf A 环回口 IP，目的 IP 分别为 Leaf B、C 环回口 IP），通过对应的隧道转发。

3.Leaf B、Leaf C 解封装后，将广播报文在本地 VNI=1000 内泛洪（仅转发至该 VNI 下的接入接口），确保所有 VM 接收，避免全网泛洪。

集中式网关转发：

集中式网关将三层网关部署在 Spine 节点，适用于中小型网络，二层与三层转发流程如下：

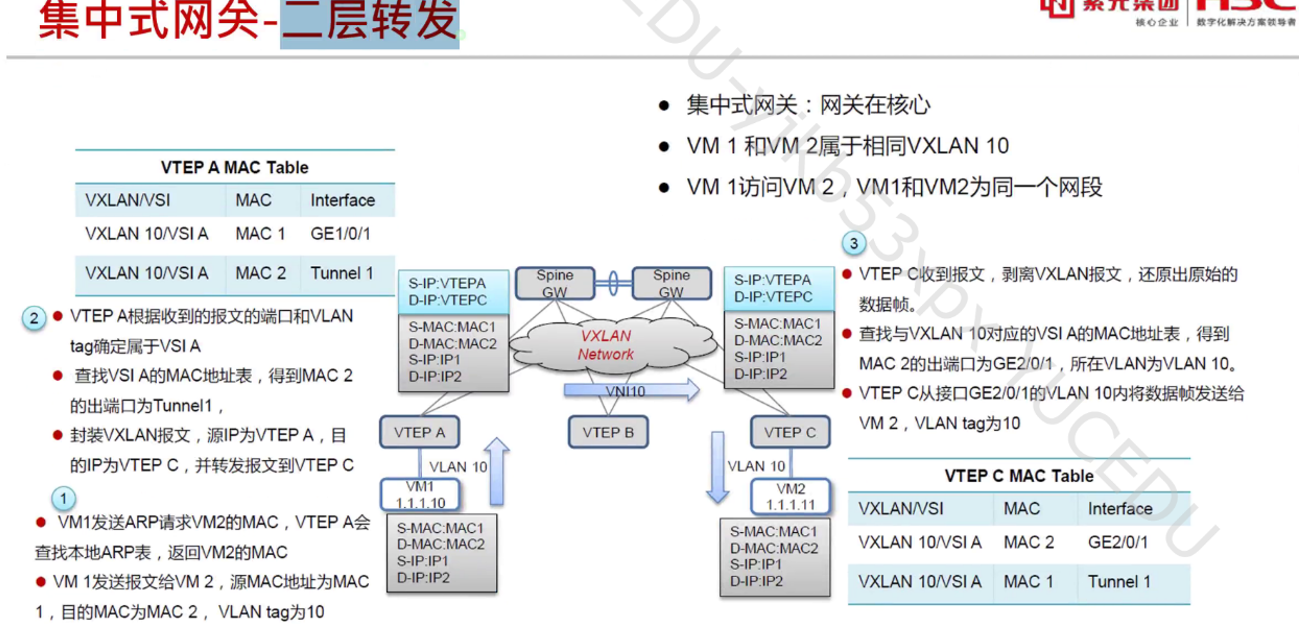

集中式网关二层转发（同 VXLAN）：

1.VM1（Leaf A，VXLAN 10）向 VM2（Leaf C，同 VXLAN 10）发送报文，Leaf A 封装 VXLAN（VNI=10）后，转发至 Spine 网关（核心层）。

2.Spine 网关解封装，查找 EVPN 实例的 MAC 表（VM2 的出接口为 Leaf C 的隧道），重新封装 VXLAN（VNI=10）后转发至 Leaf C，Leaf C 解封装后送达 VM2。

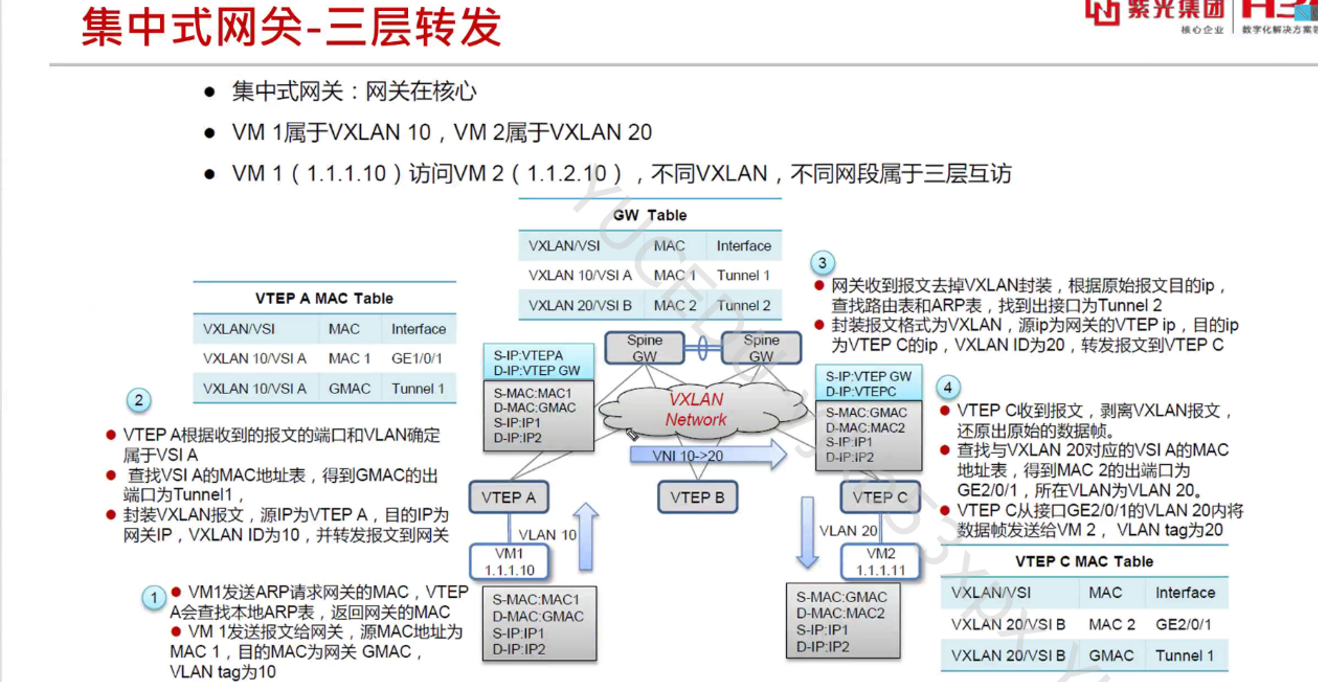

集中式网关三层转发（不同 VXLAN）：

1.VM1（Leaf A，VXLAN 10，IP：1.1.1.10）向 VM2（Leaf C，VXLAN 20，IP：1.1.2.10）发送报文，Leaf A 封装 VXLAN 10 后转发至 Spine 网关。

2.Spine 网关解封装，根据目的 IP（1.1.2.10）查找三层路由表，匹配到 VM2 所在网段的路由（下一跳为 Leaf C 的环回口 IP，出接口为 VXLAN 20 隧道）。

3.Spine 网关重新封装 VXLAN 20 头（VNI=20），外层 IP 头源 IP 为 Spine 网关环回口 IP，目的 IP 为 Leaf C 环回口 IP，转发至 Leaf C；Leaf C 解封装后送达 VM2。

分布式网关转发：

在EVPN网络中，VTEP既可以做二层Bridge，也可以做三层Router，因此称为集成桥接和路由，即IRB(Integrated Routingand Bridging）。在分布式网关里面，IRB转发可以分为对称IRB和非对称IRB两种。

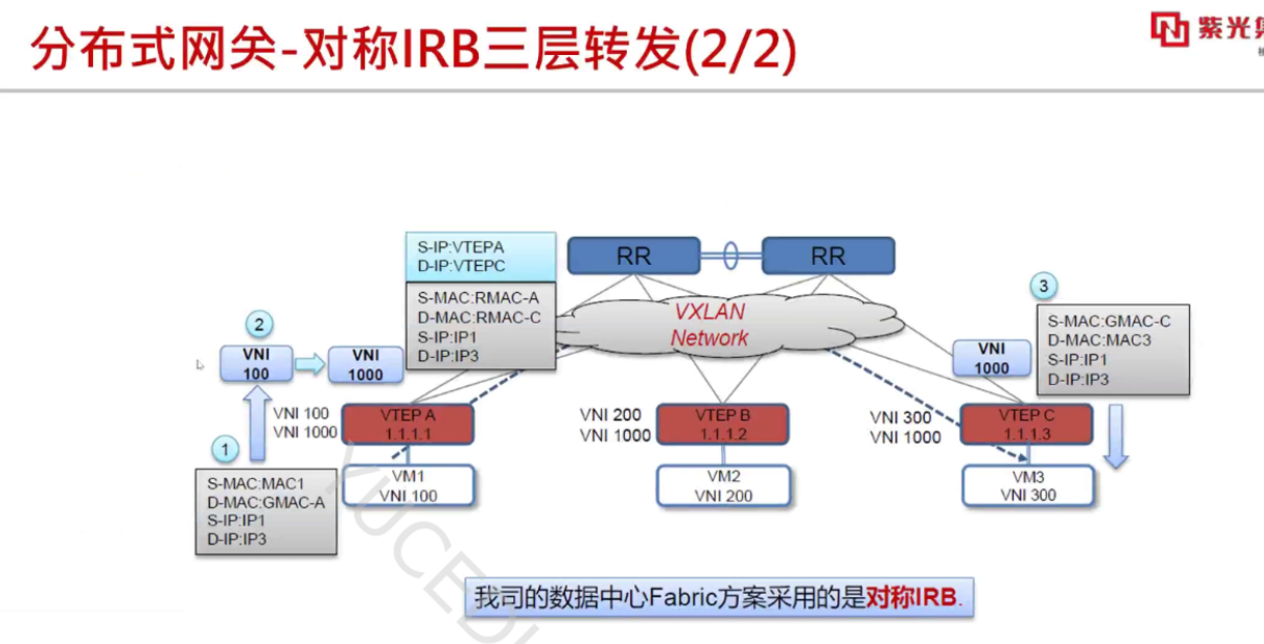

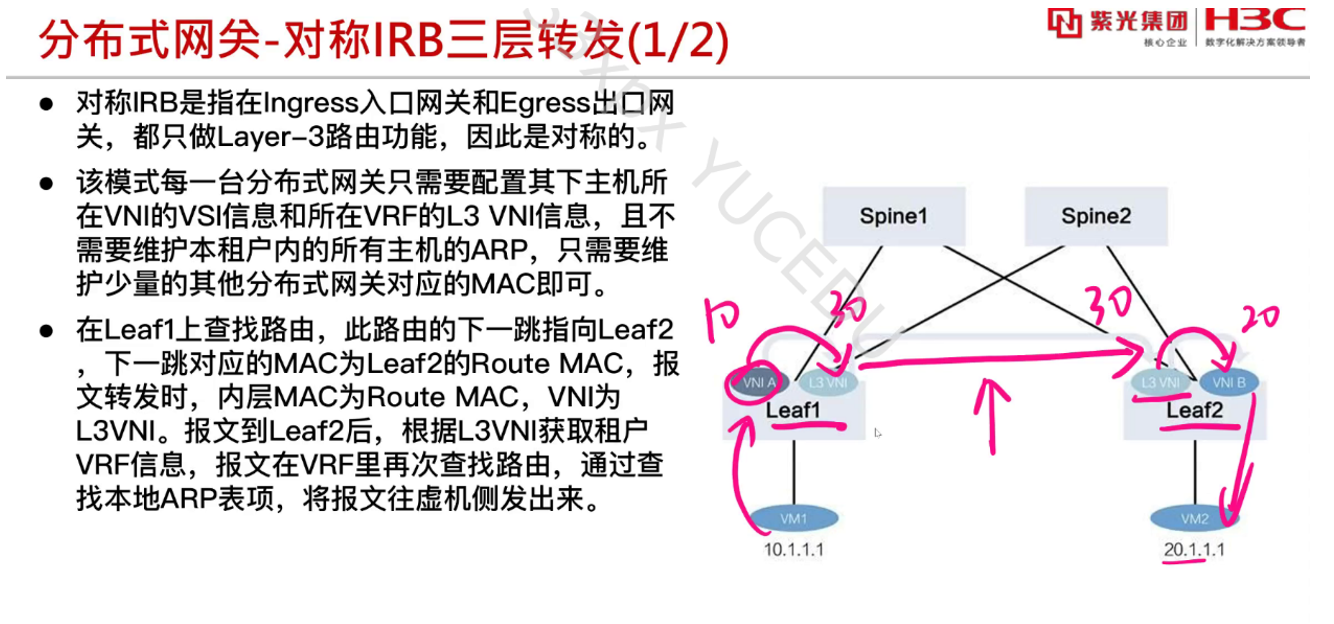

分布式网关对称IRB转发：

在 Ingress 入口网关和 Egress 出口网关，都只执行 Layer - 3 路由功能，功能对称。每台分布式网关只需配置其下主机所在 VNI 的 VSI 信息和所在 VRF 的 L3 VNI 信息，无需维护本租户内所有主机的 ARP，仅需维护少量其他分布式网关对应的 MAC。

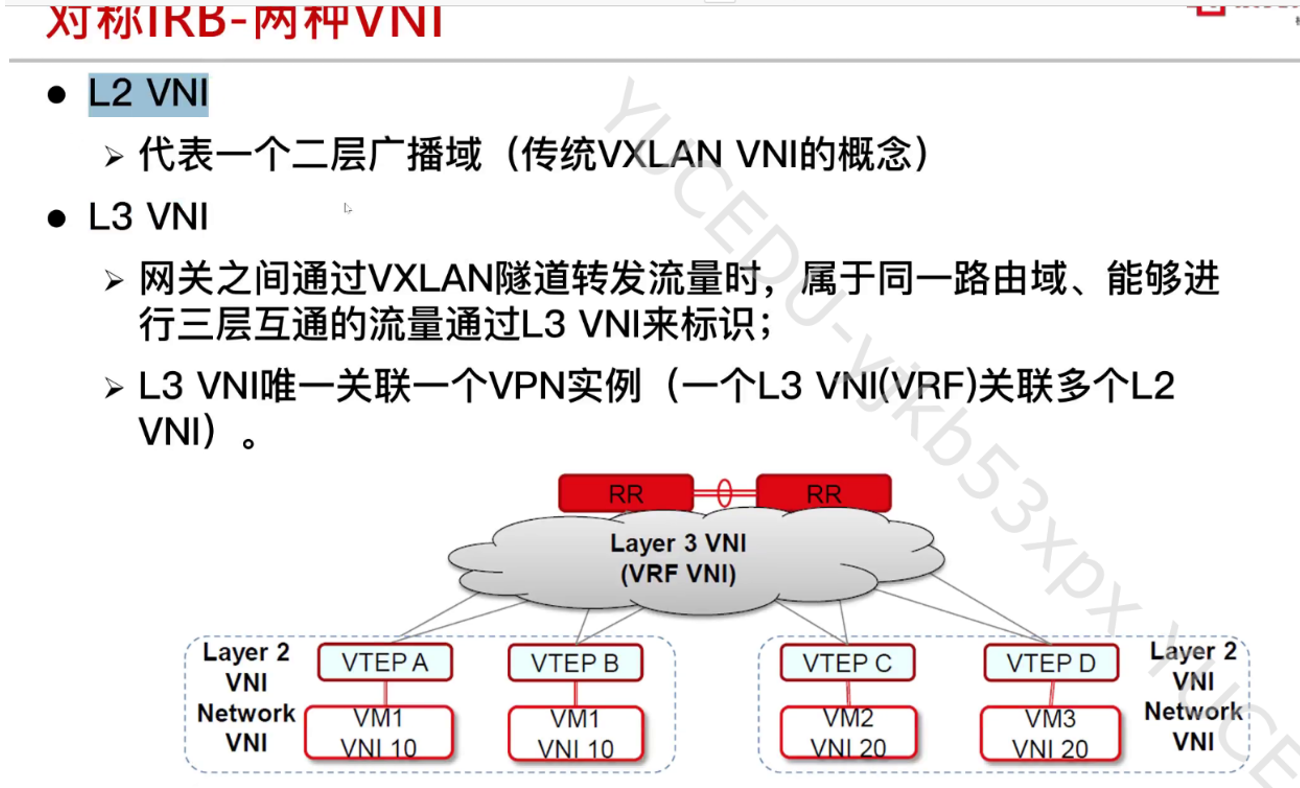

L3VNI(Layer 3 VNI)：

用于标识租户 VRF（虚拟路由转发实例）的 VXLAN ID，同一租户的不同 L2 VNI（二层 VXLAN）共享一个 L3VNI，如租户 A 的 L2 VNI=10、20，共享 L3VNI=1000，通过 L3VNI 实现租户内跨 L2 VNI 的三层互通。在分布式网关之间通过VXLAN隧道转发流量时，属于同一租户（VRF）的流量通过L3VNI来标识。L3VNI唯一关联一个VPN实例，通过VPN实例确保不同租户之间的业务隔离。

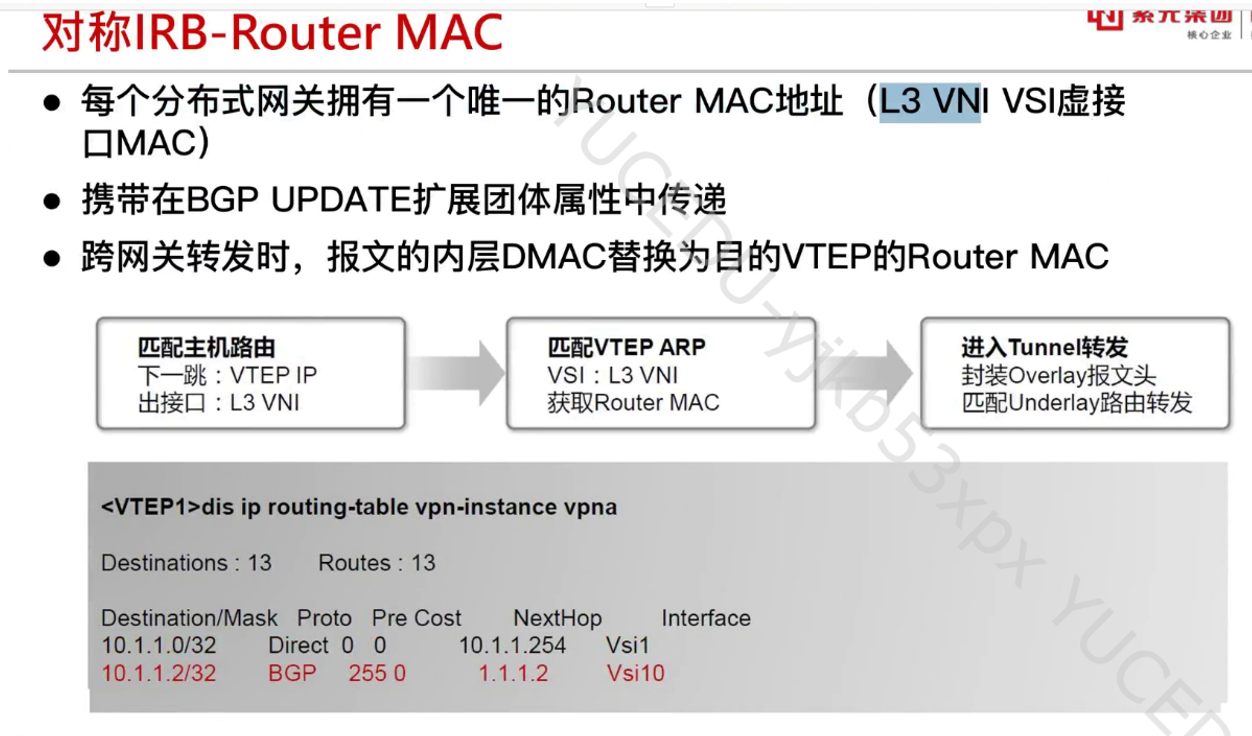

Route MAC：

网关的Route MAC地址，是指每个分布式网关拥有的唯一一个用来标识本机的本地MAC地址，封装在三层转发报文的内层 MAC 字段，用于远端网关识别转发目标，避免 MAC 地址冲突，此MAC用于在网关之间通过VXLAN隧道转发三层流量。报文在跨网关三层转发时，报文
的内层目的MAC地址为出口网关的Route MAC地址。

对称 IRB 转发流程：

流量发起与入口网关处理（Leaf1/VTEP A）：VM1 发送报文，目的 IP 为 IP3。Leaf1（VTEP A）作为入口网关，接收报文后，首先通过二层桥接识别报文所属 VNI（VNI 100），然后在三层路由表中查找 IP3 对应的路由，确定下一跳指向 Leaf3（VTEP C），且下一跳对应的 MAC 为 Leaf3 的 Route MAC。接着，Leaf1 对报文进行封装：内层 MAC 目的地址设置为 Leaf3 的 Route MAC，添加 L3 VNI（VNI 1000）的 VXLAN 头、UDP 头，外层 IP 头的源 IP 为 VTEP A 的 IP（1.1.1.1），目的 IP 为 VTEP C 的 IP（1.1.1.3），之后将封装后的报文转发到 VXLAN 网络中。
VXLAN 网络传输：封装后的报文通过 VXLAN 网络（由 Spine 和 RR 等设备组成）传输，最终到达 Leaf3（VTEP C）。
出口网关处理（Leaf3/VTEP C）：Leaf3 接收报文后解封装，根据 L3 VNI（VNI 1000）关联租户 VRF，在 VRF 的路由表中查找 IP3 对应的路由，确定 VM3 所在的 VNI（VNI 300），然后重新封装 VNI 300 的 VXLAN 头，将报文转发至 VM3；整个过程中，Leaf1（入口）与 Leaf3（出口）均仅执行三层路由转发，逻辑对称。

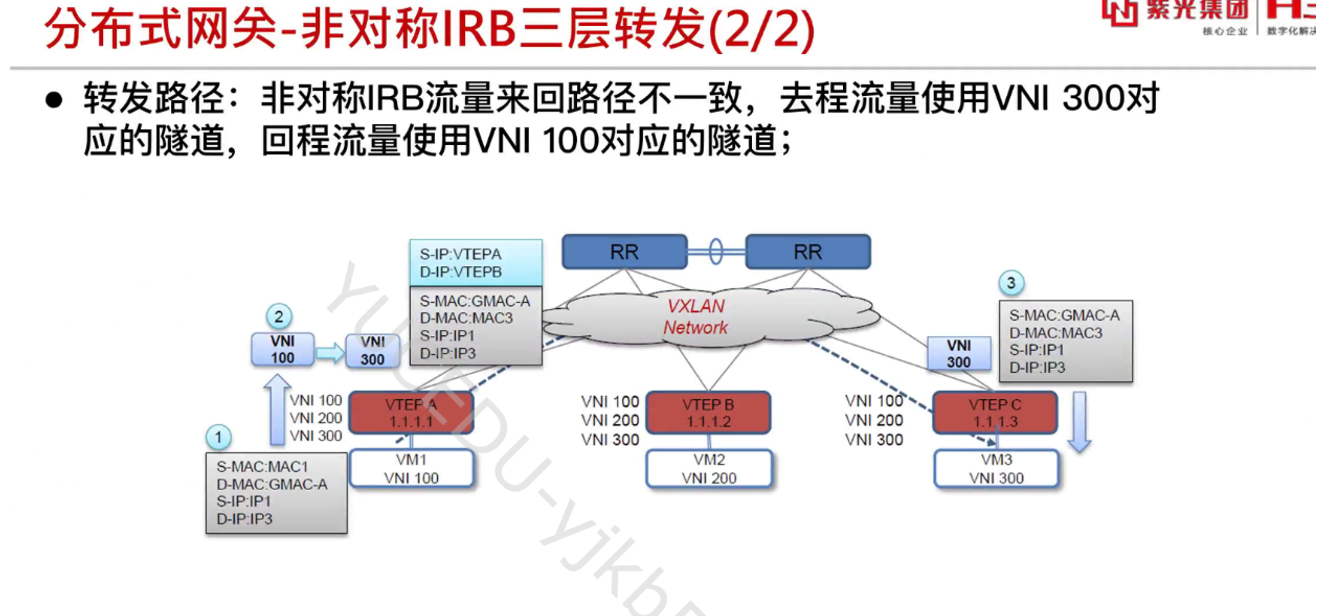

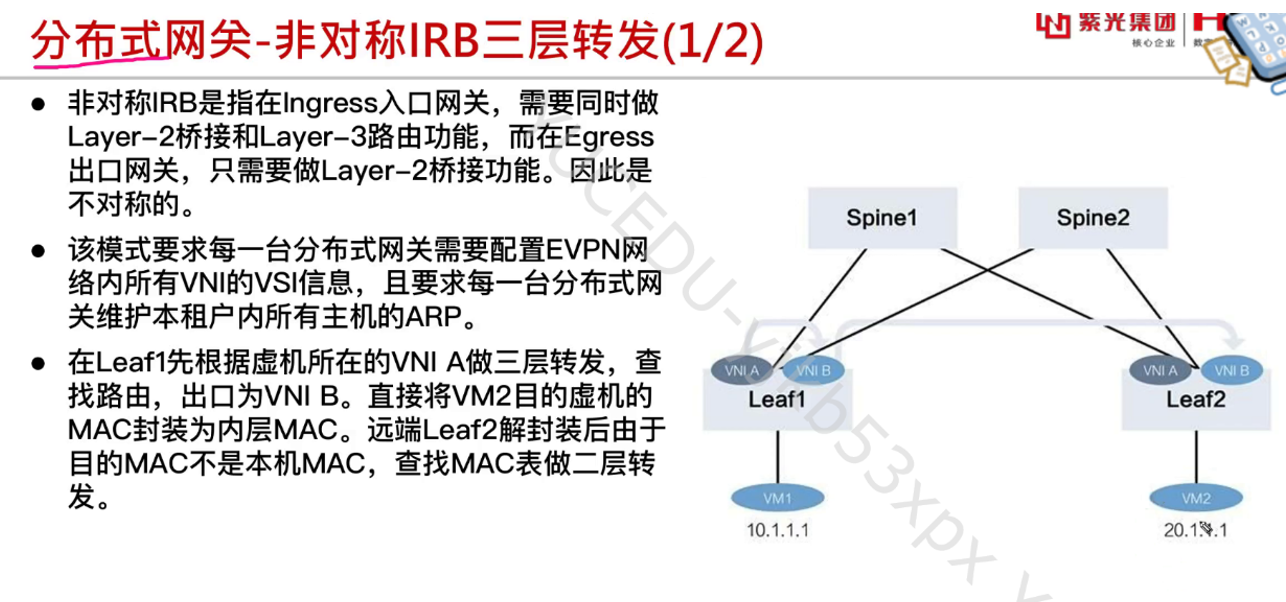

分布式网关非对称IRB转发：

在 Ingress 入口网关，需要同时执行 Layer - 2 桥接和 Layer - 3 路由功能；而在 Egress 出口网关，只需要执行 Layer - 2 桥接功能，功能不对称。每台分布式网关需要配置 EVPN 网络内所有 VNI 的 VSI 信息，且要维护本租户内所有主机的 ARP。

非对称 IRB 转发流程：

去程：VM1（10.1.1.1，VNI 100）访问 VM3（IP3，VNI 300）：

1、流量发起与入口网关处理（Leaf1/VTEP A）：VM1 发送报文，目的 IP 为 IP3。Leaf1（VTEP A）作为入口网关，先执行二层桥接：识别报文所属的 VNI 100，确定该流量属于本租户内的跨 VNI 通信。接着执行三层路由：在三层路由表中查找 IP3 对应的路由，确定需要将流量转发到 VNI 300 对应的网络，且下一跳指向 VTEP C（Leaf3）。然后，Leaf1 对报文进行封装：内层 MAC 目的地址设置为 VM3 的 MAC，添加 VNI 300 的 VXLAN 头、UDP 头，外层 IP 头的源 IP 为 VTEP A 的 IP（1.1.1.1），目的 IP 为 VTEP C 的 IP（1.1.1.3），之后将封装后的报文转发到 VXLAN 网络中。

2、VXLAN 网络传输：封装后的报文通过 VXLAN 网络（由 Spine 和 RR 等设备组成）传输，最终到达 Leaf3（VTEP C）。

3、出口网关处理（Leaf3/VTEP C）：Leaf3 接收报文后解封装，由于内层 MAC 是 VM3 的 MAC，且 Leaf3 是 VM3 所在 VNI 300 的接入网关，执行二层桥接：查找本地 MAC 表，确定 VM3 的接入接口，将报文转发至 VM3。

回程：VM3（IP3，VNI 300）访问 VM1（10.1.1.1，VNI 100）：

1、流量发起与入口网关处理（Leaf3/VTEP C）：VM3 发送报文，目的 IP 为 IP1。Leaf3（VTEP C）作为入口网关，先执行二层桥接：识别报文所属的 VNI 300，确定该流量属于本租户内的跨 VNI 通信。接着执行三层路由：在三层路由表中查找 PC1对应的路由，确定需要将流量转发到 VNI 100 对应的网络，且下一跳指向 VTEP A（Leaf1）。然后，Leaf3 对报文进行封装：内层 MAC 目的地址设置为 VM1 的 MAC，添加 VNI 100 的 VXLAN 头、UDP 头，外层 IP 头的源 IP 为 VTEP C 的 IP（1.1.1.3），目的 IP 为 VTEP A 的 IP（1.1.1.1），之后将封装后的报文转发到 VXLAN 网络中。

2、VXLAN 网络传输：封装后的报文通过 VXLAN 网络（由 Spine 和 RR 等设备组成）传输，最终到达 Leaf1（VTEP A）。

3、出口网关处理（Leaf1/VTEP A）：Leaf1 接收报文后解封装，由于内层 MAC 是 VM1 的 MAC，且 Leaf1 是 VM1 所在 VNI 100 的接入网关，执行二层桥接：查找本地 MAC 表，确定 VM1 的接入接口，将报文转发至 VM1。

流量回程特性：

非对称 IRB 流量来回路径不一致，去程流量（VM1→VM3）使用 VNI 300 对应的隧道，回程流量（VM3→VM1）使用 VNI 100 对应的隧道。

实验需求：

R4模拟IP核心网络。
R1、R2为与服务器连接的VTEP 设备，通过IP核心网络实现三层互通。
使用EVPN实现R1、R2和R3之间的VXLAN隧道自动建立。
虚拟机VM1（VLAN 10）、VM2（VLAN20）、VM3（VLAN30）连接交换机SW，通过VXLAN网络实现二层互通。
R3作为VM1、VM2和VM3的集中式网关，实现VM1、VM2和VM3可以访问外部网络的8.8.8.8。

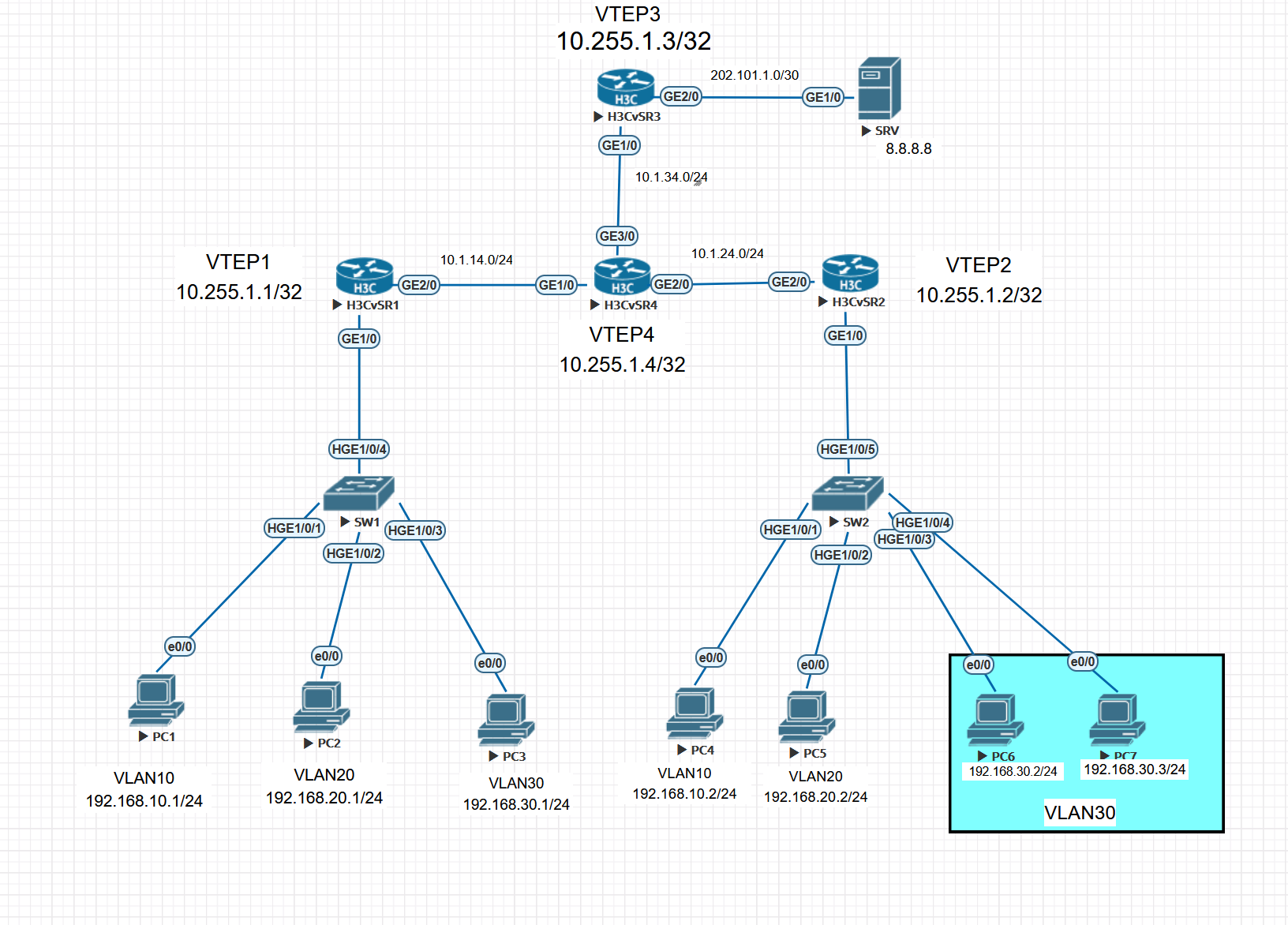

实验拓扑：

实验配置：

R1

1.underlay的建立，全网可达（全网启用OSPF功能）

[R1]int g2/0
[R1-GigabitEthernet2/0]ip address 10.1.14.1 24
[R1-GigabitEthernet2/0]quit

[R1]int lo 0
[R1-LoopBack0]ip address 10.255.1.1 32
[R1-LoopBack0]quit

[R1]int range g2/0 lo0
[R1-if-range]ospf 1 area 0
[R1-if-range]quit

2、激活L2VPN功能，配置VSI，关联VNI，设置EVPN的封装模式为VXLAN模式，RT，RD值为自动取值。

##激活L2VPN功能
[R1]l2vpn enable

##配置VSI，关联VNI，设置EVPN的封装模式为VXLAN模式，RD，RT值为自动取值
[R1]vsi vm1
[R1-vsi-vm1]vxlan 10
[R1-vsi-vm1-vxlan-10]quit
[R1-vsi-vm1]evpn encapsulation vxlan
[R1-vsi-vm1-evpn-vxlan]route-distinguisher auto
[R1-vsi-vm1-evpn-vxlan]vpn-target auto
[R1-vsi-vm1-evpn-vxlan]quit

[R1]vsi vm2
[R1-vsi-vm2]vxlan 20
[R1-vsi-vm2-vxlan-20]quit
[R1-vsi-vm2]evpn encapsulation vxlan
[R1-vsi-vm2-evpn-vxlan]route-distinguisher auto
[R1-vsi-vm2-evpn-vxlan]vpn-target auto
[R1-vsi-vm2-evpn-vxlan]quit

[R1-vsi-vm2]vsi vm3
[R1-vsi-vm3]vxlan 30
[R1-vsi-vm3-vxlan-30]quit
[R1-vsi-vm3]evpn encapsulation vxlan
[R1-vsi-vm3-evpn-vxlan]route-distinguisher auto
[R1-vsi-vm3-evpn-vxlan]vpn-target auto
[R1-vsi-vm3-evpn-vxlan]quit

3.配置服务实例（AC），指定感兴趣流，绑定VSI

##配置服务实例（AC）,指定感兴趣流，绑定VSI
[R1]int g1/0.10
[R1-GigabitEthernet1/0.10]vlan-type dot1q vid 10   ---指定感兴趣流
[R1-GigabitEthernet1/0.10]xconnect vsi vm1         ---绑定VSI
[R1-GigabitEthernet1/0.10]quit

[R1]int g1/0.20
[R1-GigabitEthernet1/0.20]vlan-type dot1q vid 20
[R1-GigabitEthernet1/0.20]xconnect vsi vm2
[R1-GigabitEthernet1/0.20]quit

[R1]int g1/0.30
[R1-GigabitEthernet1/0.30]vlan-type dot1q vid 30
[R1-GigabitEthernet1/0.30]xconnect vsi vm3
[R1-GigabitEthernet1/0.30]quit

4.配置BGP发布EVPN路由

[R1]bgp 100
[R1-bgp-default]peer 10.1.255.4 as-number 100
[R1-bgp-default]peer 10.1.255.4 connect-interface lo0
[R1-bgp-default]address-family l2vpn evpn    ---进入EVPN地址族
[R1-bgp-default-evpn]peer 10.1.255.4 enable
[R1-bgp-default-evpn]quit
[R1-bgp-default]quit

R4：

##underlay的建立，全网可达（全网启用OSPF功能）
[R4]int g1/0
[R4-GigabitEthernet1/0]ip address 10.1.14.4 24
[R4-GigabitEthernet1/0]quit

[R4]int g2/0
[R4-GigabitEthernet2/0]ip add 10.1.24.4 24
[R4-GigabitEthernet2/0]quit

[R4]int g3/0
[R4-GigabitEthernet3/0]ip address 10.1.34.4 24
[R4-GigabitEthernet3/0]quit

[R4]int lo 0
[R4-LoopBack0]ip address 10.255.1.4 32
[R4-LoopBack0]quit

[R4]int range g1/0 g2/0 g3/0 lo 0
[R4-if-range]ospf 1 area 0

##建立BGP-RR反射器服务端
[R4]bgp 100
[R4-bgp-default]peer 10.255.1.1 as-number 100
[R4-bgp-default]peer 10.255.1.1 connect-interface lo0
[R4-bgp-default]peer 10.255.1.2 as-number 100
[R4-bgp-default]peer 10.255.1.2 connect-interface lo0
[R4-bgp-default]peer 10.255.1.3 as-number 100
[R4-bgp-default]peer 10.255.1.3 connect-interface lo0
[R4-bgp-default]address-family l2vpn evpn

[R4-bgp-default-evpn]undo policy vpn-target  ##关闭EVPN中基于RT路由的选择和过滤机制
[R4-bgp-default-evpn]peer 10.255.1.1 enable
[R4-bgp-default-evpn]peer 10.255.1.1 reflect-client
[R4-bgp-default-evpn]peer 10.255.1.2 enable
[R4-bgp-default-evpn]peer 10.255.1.2 reflect-client
[R4-bgp-default-evpn]peer 10.255.1.3 enable
[R4-bgp-default-evpn]peer 10.255.1.3 reflect-client
[R4-bgp-default-evpn]quit
[R4-bgp-default]quit

R2

[R2]int g2/0
[R2-GigabitEthernet2/0]ip address 10.1.24.2 24
[R2-GigabitEthernet2/0]quit

[R2]int lo 0
[R2-LoopBack0]ip address 10.255.1.2 32
[R2-LoopBack0]quit

[R2]int range g2/0 lo0
[R2-if-range]ospf 1 area 0
[R2-if-range]quit

##开启L2VPN功能
[R2]l2vpn enable

##创建VSI实例，关联VNI并将EVPN的封装模式修改为VXLAN，RD，RT都设置为自动建立
[R2]vsi vm1
[R2-vsi-vm1]vxlan 10
[R2-vsi-vm1-vxlan-10]quit
[R2-vsi-vm1]evpn encapsulation vxlan
[R2-vsi-vm1-evpn-vxlan]route-distinguisher auto
[R2-vsi-vm1-evpn-vxlan]vpn-target auto
[R2-vsi-vm1-evpn-vxlan]quit
[R2-vsi-vm1]quit

[R2]vsi vm2
[R2-vsi-vm2]vxlan 20
[R2-vsi-vm2-vxlan-20]quit
[R2-vsi-vm2]evpn encapsulation vxlan
[R2-vsi-vm2-evpn-vxlan]route-distinguisher auto
[R2-vsi-vm2-evpn-vxlan]vpn-target auto
[R2-vsi-vm2-evpn-vxlan]quit
[R2-vsi-vm2]quit

[R2]vsi vm3
[R2-vsi-vm3]vxlan 30
[R2-vsi-vm3-vxlan-30]quit
[R2-vsi-vm3]evpn encapsulation vxlan
[R2-vsi-vm3-evpn-vxlan]route-distinguisher auto
[R2-vsi-vm3-evpn-vxlan]vpn-target auto
[R2-vsi-vm3-evpn-vxlan]quit
[R2-vsi-vm3]quit

##配置服务实例（AC）指定感兴趣流，绑定VSI
[R2]int g1/0.10
[R2-GigabitEthernet1/0.10]vlan-type dot1q vid 10
[R2-GigabitEthernet1/0.10]xconnect vsi vm1
[R2-GigabitEthernet1/0.10]quit

[R2]int g1/0.20
[R2-GigabitEthernet1/0.20]vlan-type dot1q vid 20
[R2-GigabitEthernet1/0.20]xconnect vsi vm2
[R2-GigabitEthernet1/0.20]quit

[R2]int g1/0.30
[R2-GigabitEthernet1/0.30]vlan-type dot1q vid 30
[R2-GigabitEthernet1/0.30]xconnect vsi vm3
[R2-GigabitEthernet1/0.30]quit

##配置BGP发布EVPN路由
[R2]bgp 100
[R2-bgp-default]peer 10.255.1.4 as-number 100
[R2-bgp-default]peer 10.255.1.4 connect-interface lo0
[R2-bgp-default]address-family l2vpn evpn
[R2-bgp-default-evpn]peer 10.255.1.4 enable
[R2-bgp-default-evpn]quit
[R2-bgp-default]quit

R3:

[R3]int g1/0
[R3-GigabitEthernet1/0]ip address 10.1.34.3 24
[R3-GigabitEthernet1/0]quit

[R3]int g2/0
[R3-GigabitEthernet2/0]ip address 202.101.1.1 30
[R3-GigabitEthernet2/0]quit

[R3]int lo0
[R3-LoopBack0]ip address 10.255.1.3 32
[R3-LoopBack0]quit

[R3]int range g1/0 lo 0
[R3-if-range]ospf 1 area 0
[R3-if-range]quit

##激活L2VPN功能
[R3]l2vpn enable

##配置VSI，关联VNI，设置EVPN的封装模式为VXLAN模式，RT，RD值为自动取值。
[R3]vsi vm1
[R3-vsi-vm1]vxlan 10
[R3-vsi-vm1-vxlan-10]quit
[R3-vsi-vm1]evpn encapsulation vxlan
[R3-vsi-vm1-evpn-vxlan]route-distinguisher auto
[R3-vsi-vm1-evpn-vxlan]vpn-target auto
[R3-vsi-vm1-evpn-vxlan]quit
[R3-vsi-vm1]quit

[R3]vsi vm2
[R3-vsi-vm2]vxlan 20
[R3-vsi-vm2-vxlan-20]quit
[R3-vsi-vm2]evpn encapsulation vxlan
[R3-vsi-vm2-evpn-vxlan]route-distinguisher auto
[R3-vsi-vm2-evpn-vxlan]vpn-target auto
[R3-vsi-vm2-evpn-vxlan]quit
[R3-vsi-vm2]quit

[R3]vsi vm3
[R3-vsi-vm3]vxlan 30
[R3-vsi-vm3-vxlan-30]quit
[R3-vsi-vm3-vxlan-30]evpn encapsulation vxlan
[R3-vsi-vm3-evpn-vxlan]route-distinguisher auto
[R3-vsi-vm3-evpn-vxlan]vpn-target auto
[R3-vsi-vm3-evpn-vxlan]quit
[R3-vsi-vm3]quit

##创建VSI接口充当网关
[R3]int Vsi-interface 10
[R3-Vsi-interface10]ip address 192.168.10.254 24
[R3-Vsi-interface10]quit
[R3]int Vsi-interface 20
[R3-Vsi-interface20]ip address 192.168.20.254 24
[R3-Vsi-interface20]quit
[R3]int Vsi-interface 30
[R3-Vsi-interface30]ip address 192.168.30.254 24
[R3-Vsi-interface30]quit

##将VSI接口绑定在VSI实例中
[R3]vsi vm1
[R3-vsi-vm1]gateway Vsi-interface 10
[R3-vsi-vm1]quit
[R3]vsi vm2
[R3-vsi-vm2]gateway Vsi-interface 20
[R3-vsi-vm2]quit
[R3]vsi vm3
[R3-vsi-vm3]gateway Vsi-interface 30
[R3-vsi-vm3]quit

##配置BGP来传递EVPN路由
[R3]bgp 100
[R3-bgp-default]peer 10.255.1.4 as-number 100
[R3-bgp-default]peer 10.255.1.4 connect-interface lo0
[R3-bgp-default]address-family l2vpn evpn
[R3-bgp-default-evpn]peer 10.255.1.4 enable
[R3-bgp-default-evpn]quit
[R3-bgp-default]quit

##NAT配置
[R3]access-list basic 2000
[R3-acl-ipv4-basic-2000]rule permit source 192.168.10.0 0.0.0.255
[R3-acl-ipv4-basic-2000]rule permit source 192.168.20.0 0.0.0.255
[R3-acl-ipv4-basic-2000]rule permit source 192.168.30.0 0.0.0.255
[R3-acl-ipv4-basic-2000]qu

[R3]int g2/0
[R3-GigabitEthernet2/0]nat outbound 2000
[R3-GigabitEthernet2/0]quit

[R3]ip route-static 0.0.0.0 0.0.0.0 202.101.1.2

SRV:

[SRV]int g1/0
[SRV-GigabitEthernet1/0]ip address 202.101.1.2 30
[SRV-GigabitEthernet1/0]quit

[SRV]int lo 0
[SRV-LoopBack0]ip address 8.8.8.8 32
[SRV-LoopBack0]quit

SW1：

[SW1]vlan 10 20 30

[SW1]int HundredGigE 1/0/4
[SW1-HundredGigE1/0/4]port link-mode bridge
[SW1-HundredGigE1/0/4]port link-type trunk
[SW1-HundredGigE1/0/4]port trunk permit vlan 10 20 30
[SW1-HundredGigE1/0/4]quit

[SW1]int HundredGigE 1/0/1
[SW1-HundredGigE1/0/1]port link-mode bridge
[SW1-HundredGigE1/0/1]port link-type access
[SW1-HundredGigE1/0/1]port access vlan 10
[SW1-HundredGigE1/0/1]quit

[SW1]int HundredGigE 1/0/2
[SW1-HundredGigE1/0/2]port link-mode bridge
[SW1-HundredGigE1/0/2]port link-type access
[SW1-HundredGigE1/0/2]port access vlan 20
[SW1-HundredGigE1/0/2]quit

[SW1]int HundredGigE 1/0/3
[SW1-HundredGigE1/0/3]port link-mode bridge
[SW1-HundredGigE1/0/3]port link-type access
[SW1-HundredGigE1/0/3]port access vlan 30
[SW1-HundredGigE1/0/3]quit

SW2：

[SW2]vlan 10 20 30

[SW2]int HundredGigE1/0/5
[SW2-HundredGigE1/0/5]port link-mode bridge
[SW2-HundredGigE1/0/5]port link-type trunk
[SW2-HundredGigE1/0/5]port trunk permit vlan 10 20 30
[SW2-HundredGigE1/0/5]quit

[SW2]int HundredGigE1/0/1
[SW2-HundredGigE1/0/1]port link-mode bridge
[SW2-HundredGigE1/0/1]port link-type access
[SW2-HundredGigE1/0/1]port access vlan 10
[SW2-HundredGigE1/0/1]quit

[SW2]int HundredGigE1/0/2
[SW2-HundredGigE1/0/2]port link-mode bridge
[SW2-HundredGigE1/0/2]port link-type access
[SW2-HundredGigE1/0/2]port access vlan 20
[SW2-HundredGigE1/0/2]quit

[SW2]int HundredGigE1/0/3
[SW2-HundredGigE1/0/3]port link-mode bridge
[SW2-HundredGigE1/0/3]port link-type access
[SW2-HundredGigE1/0/3]port access vlan 30
[SW2-HundredGigE1/0/3]quit

[SW2]int HundredGigE1/0/4
[SW2-HundredGigE1/0/4]port link-mode bridge
[SW2-HundredGigE1/0/4]port link-type access
[SW2-HundredGigE1/0/4]port access vlan 30
[SW2-HundredGigE1/0/4]quit

PC(用思科路由器模拟)：

PC1(config)#no ip routing
PC1(config)#ip default-gateway 192.168.10.254
PC1(config)#int e0/0
PC1(config-if)#ip address 192.168.10.1 255.255.255.0
PC1(config-if)#no shutdown

PC2(config)#no ip routing
PC2(config)#ip default-gateway 192.168.20.254
PC2(config)#int e0/0
PC2(config-if)#ip address 192.168.20.1 255.255.255.0
PC2(config-if)#no shutdown

PC3(config)#no ip routing
PC3(config)#ip default-gateway 192.168.30.254
PC3(config)#int e0/0
PC3(config-if)#ip address 192.168.30.1 255.255.255.0
PC3(config-if)#no shutdown

PC4-PC7上的配置与上述一致，仅IP地址和默认网关有变，略

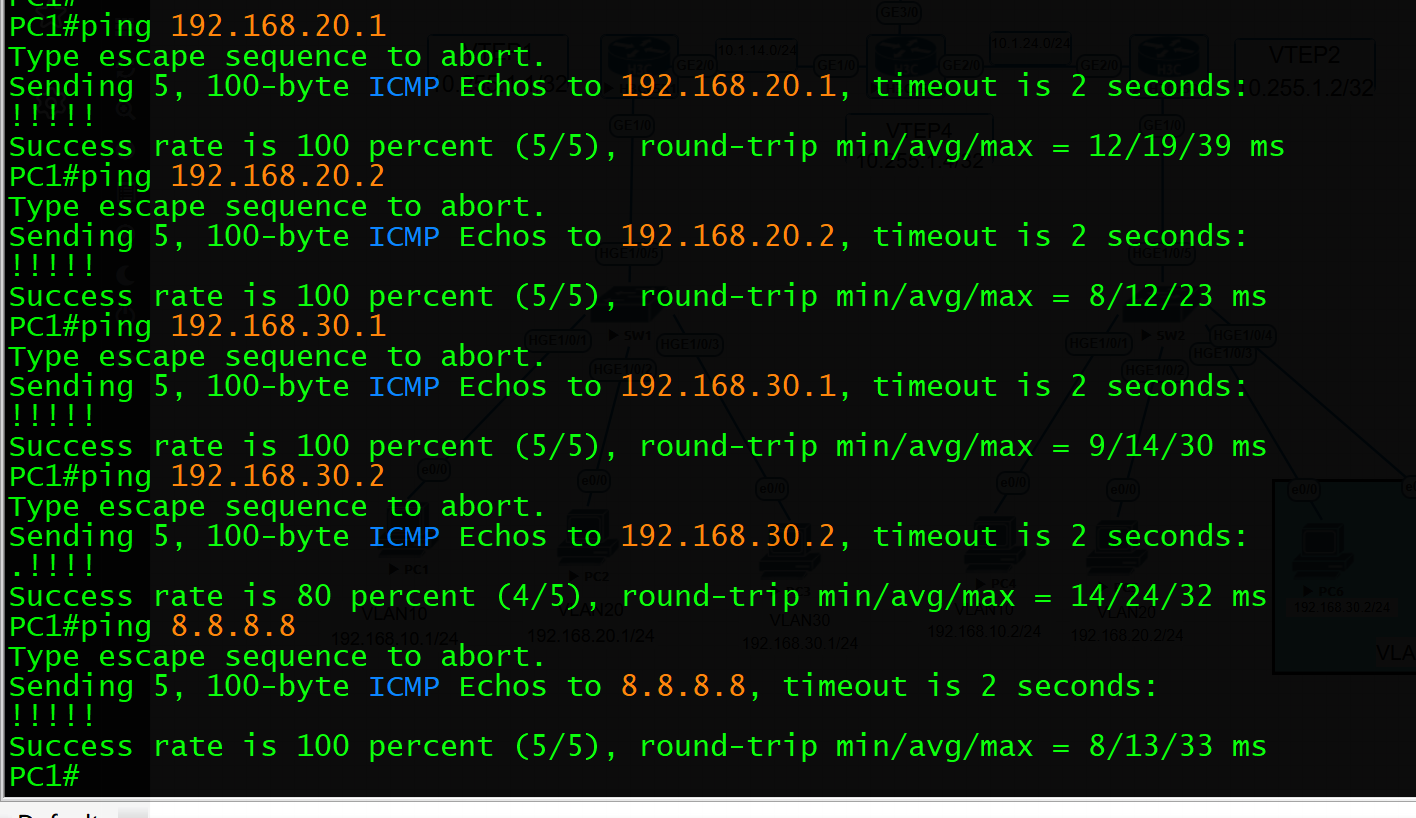

查看命令

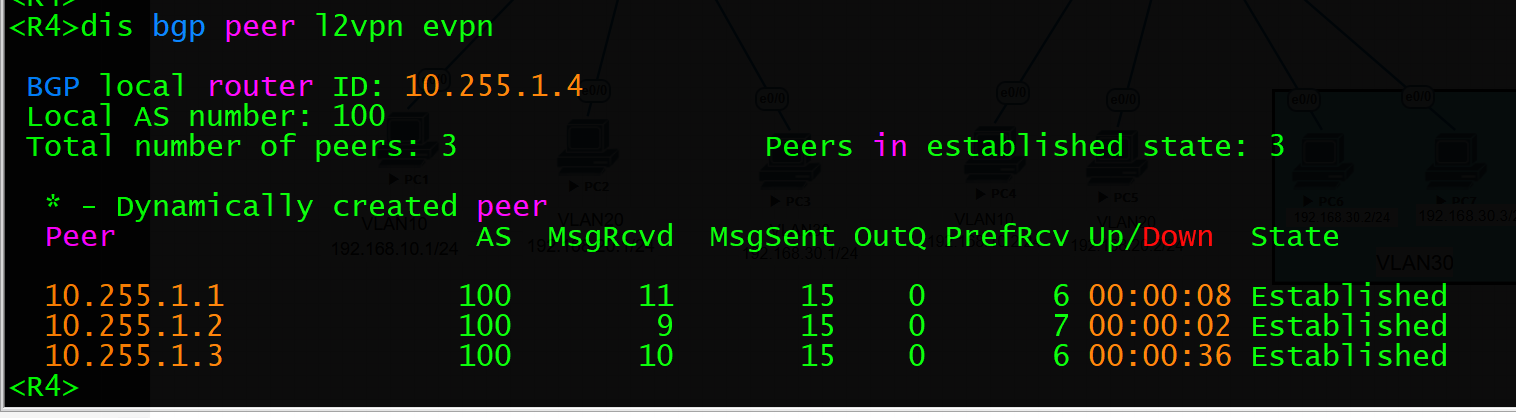

查看 BGP在 L2VPN的 EVPN地址族下的邻居状态及相关信息

<R4>display bgp peer l2vpn evpn

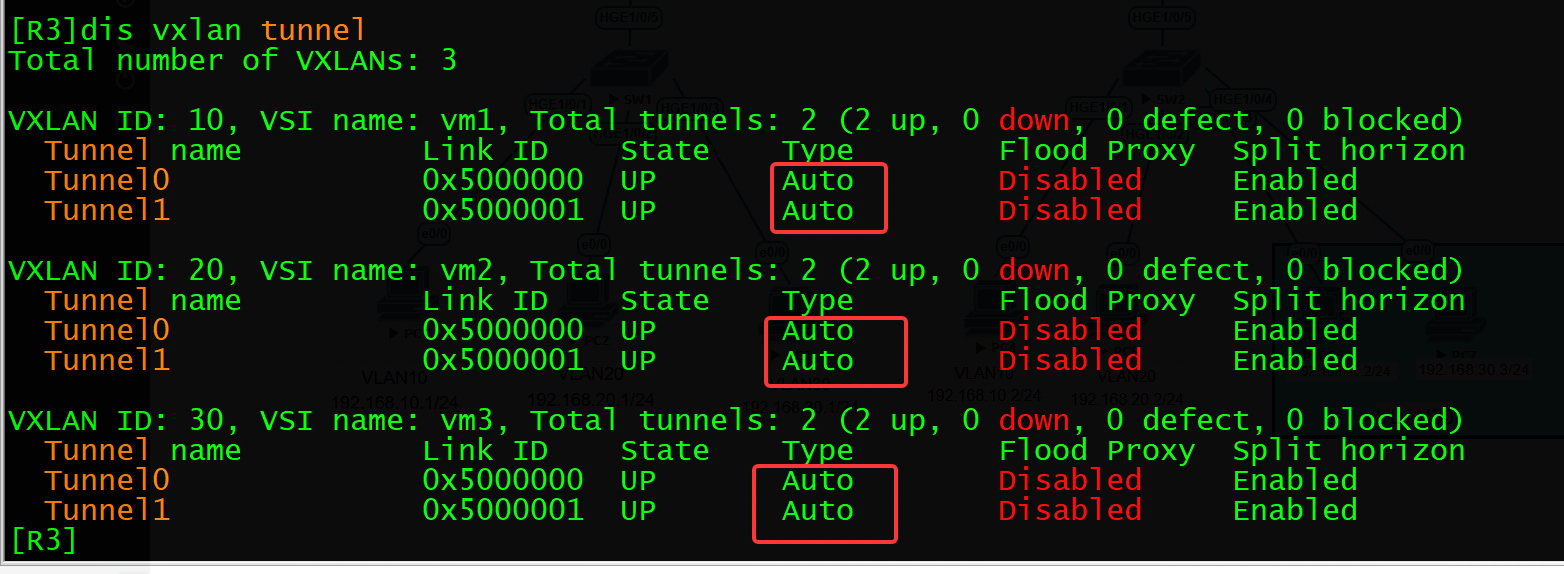

查看L2VPN的Tunnel隧道建立

[R3]display vxlan tunnel

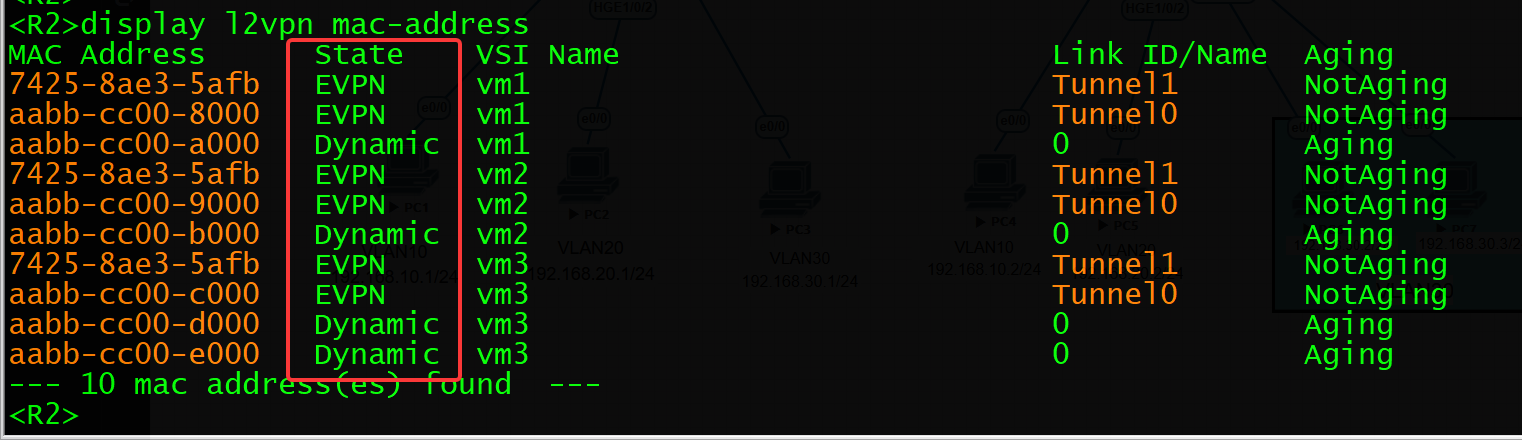

查看L2VPN的MAC地址表

[R1]display l2vpn mac-address

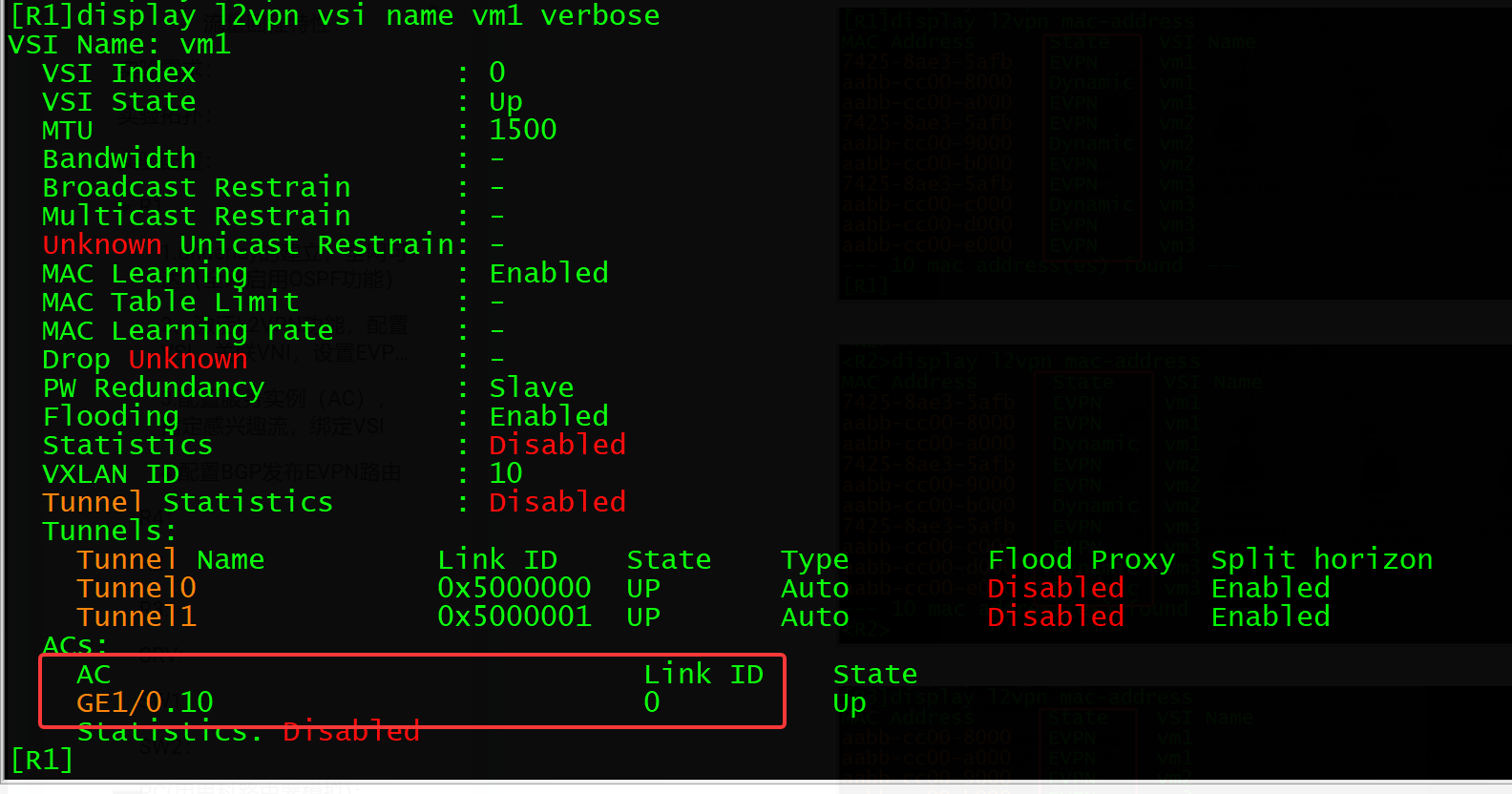

查看Link ID

[R1]display l2vpn vsi name vm1 verbose

配置文档：

R1：

sysname R1
#
 l2vpn enable
#
vsi vm1
 vxlan 10
 evpn encapsulation vxlan
  route-distinguisher auto
  vpn-target auto export-extcommunity
  vpn-target auto import-extcommunity
#
vsi vm2
 vxlan 20
 evpn encapsulation vxlan
  route-distinguisher auto
  vpn-target auto export-extcommunity
  vpn-target auto import-extcommunity
#
vsi vm3
 vxlan 30
 evpn encapsulation vxlan
  route-distinguisher auto
  vpn-target auto export-extcommunity
  vpn-target auto import-extcommunity
#
interface LoopBack0
 ip address 10.255.1.1 255.255.255.255
 ospf 1 area 0.0.0.0
#
interface GigabitEthernet1/0.10
 vlan-type dot1q vid 10
 xconnect vsi vm1
#
interface GigabitEthernet1/0.20
 vlan-type dot1q vid 20
 xconnect vsi vm2
#
interface GigabitEthernet1/0.30
 vlan-type dot1q vid 30
 xconnect vsi vm3
#
interface GigabitEthernet2/0
 port link-mode route
 ip address 10.1.14.1 255.255.255.0
 ospf 1 area 0.0.0.0
#
bgp 100
 peer 10.255.1.4 as-number 100
 peer 10.255.1.4 connect-interface LoopBack0
 #
 address-family l2vpn evpn
  peer 10.255.1.4 enable

R2:

 sysname R2
#
 l2vpn enable
#
vsi vm1
 vxlan 10
 evpn encapsulation vxlan
  route-distinguisher auto
  vpn-target auto export-extcommunity
  vpn-target auto import-extcommunity
#
vsi vm2
 vxlan 20
 evpn encapsulation vxlan
  route-distinguisher auto
  vpn-target auto export-extcommunity
  vpn-target auto import-extcommunity
#
vsi vm3
 vxlan 30
 evpn encapsulation vxlan
  route-distinguisher auto
  vpn-target auto export-extcommunity
  vpn-target auto import-extcommunity
#
interface LoopBack0
 ip address 10.255.1.2 255.255.255.255
 ospf 1 area 0.0.0.0
#
interface GigabitEthernet1/0.10
 vlan-type dot1q vid 10
 xconnect vsi vm1
#
interface GigabitEthernet1/0.20
 vlan-type dot1q vid 20
 xconnect vsi vm2
#
interface GigabitEthernet1/0.30
 vlan-type dot1q vid 30
 xconnect vsi vm3
#
interface GigabitEthernet2/0
 port link-mode route
 ip address 10.1.24.2 255.255.255.0
 ospf 1 area 0.0.0.0
#
bgp 100
 peer 10.255.1.4 as-number 100
 peer 10.255.1.4 connect-interface LoopBack0
 #
 address-family l2vpn evpn
  peer 10.255.1.4 enable

R3：

 sysname R3
#
 l2vpn enable
#
vsi vm1
 gateway vsi-interface 10
 vxlan 10
 evpn encapsulation vxlan
  route-distinguisher auto
  vpn-target auto export-extcommunity
  vpn-target auto import-extcommunity
#
vsi vm2
 gateway vsi-interface 20
 vxlan 20
 evpn encapsulation vxlan
  route-distinguisher auto
  vpn-target auto export-extcommunity
  vpn-target auto import-extcommunity
#
vsi vm3
 gateway vsi-interface 30
 vxlan 30
 evpn encapsulation vxlan
  route-distinguisher auto
  vpn-target auto export-extcommunity
  vpn-target auto import-extcommunity
#
interface LoopBack0
 ip address 10.255.1.3 255.255.255.255
 ospf 1 area 0.0.0.0
#
interface GigabitEthernet1/0
 port link-mode route
 ip address 10.1.34.3 255.255.255.0
 ospf 1 area 0.0.0.0
#
interface GigabitEthernet2/0
 port link-mode route
 ip address 202.101.1.1 255.255.255.252
 nat outbound 2000
#
interface Vsi-interface10
 ip address 192.168.10.254 255.255.255.0
#
interface Vsi-interface20
 ip address 192.168.20.254 255.255.255.0
#
interface Vsi-interface30
 ip address 192.168.30.254 255.255.255.0
#
bgp 100
 peer 10.255.1.4 as-number 100
 peer 10.255.1.4 connect-interface LoopBack0
 #
 address-family l2vpn evpn
  peer 10.255.1.4 enable
#
 ip route-static 0.0.0.0 0 202.101.1.2
#
acl basic 2000
 rule 0 permit source 192.168.10.0 0.0.0.255
 rule 5 permit source 192.168.20.0 0.0.0.255
 rule 10 permit source 192.168.30.0 0.0.0.255

R4：

 sysname R4
#
interface LoopBack0
 ip address 10.255.1.4 255.255.255.255
 ospf 1 area 0.0.0.0
#
interface GigabitEthernet1/0
 port link-mode route
 ip address 10.1.14.4 255.255.255.0
 ospf 1 area 0.0.0.0
#
interface GigabitEthernet2/0
 port link-mode route
 ip address 10.1.24.4 255.255.255.0
 ospf 1 area 0.0.0.0
#
interface GigabitEthernet3/0
 port link-mode route
 ip address 10.1.34.4 255.255.255.0
 ospf 1 area 0.0.0.0
#
bgp 100
 peer 10.255.1.1 as-number 100
 peer 10.255.1.1 connect-interface LoopBack0
 peer 10.255.1.2 as-number 100
 peer 10.255.1.2 connect-interface LoopBack0
 peer 10.255.1.3 as-number 100
 peer 10.255.1.3 connect-interface LoopBack0
 #
 address-family l2vpn evpn
  undo policy vpn-target
  peer 10.255.1.1 enable
  peer 10.255.1.1 reflect-client
  peer 10.255.1.2 enable
  peer 10.255.1.2 reflect-client
  peer 10.255.1.3 enable
  peer 10.255.1.3 reflect-client

SW1：

sysname SW1
#
vlan 10
#
vlan 20
#
vlan 30
#
interface HundredGigE1/0/1
 port link-mode bridge
 port access vlan 10
#
interface HundredGigE1/0/2
 port link-mode bridge
 port access vlan 20
#
interface HundredGigE1/0/3
 port link-mode bridge
 port access vlan 30
#
interface HundredGigE1/0/4
 port link-mode bridge
 port link-type trunk
 port trunk permit vlan 1 10 20 30

SW2：

sysname SW2
#
vlan 10
#
vlan 20
#
vlan 30
#
interface HundredGigE1/0/1
 port link-mode bridge
 port access vlan 10
#
interface HundredGigE1/0/2
 port link-mode bridge
 port access vlan 20
#
interface HundredGigE1/0/3
 port link-mode bridge
 port access vlan 30
#
interface HundredGigE1/0/4
 port link-mode bridge
 port access vlan 30
#
interface HundredGigE1/0/5
 port link-mode bridge
 port link-type trunk
 port trunk permit vlan 1 10 20 30

开源鸿蒙跨平台开发社区汇聚开发者与厂商，共建“一次开发，多端部署”的开源生态，致力于降低跨端开发门槛，推动万物智联创新。

更多推荐

Flutter for OpenHarmony 外语单词背诵与听力训练APP

哈喽各位鸿蒙开发者们！👋 今天带大家搞一个超实用的外语学习 APP！是不是经常遇到这些痛点：😫 背单词太枯燥，背了就忘🎧 听力练不动，没有真人发音📅 复习没规律，艾宾浩斯太难坚持✍️ 只会看不会写，听写能力为零别担心！今天这款 APP 一次性解决所有问题！✨ 我们用 Flutter for OpenHarmony 打造一款集滑动卡片背单词、真人发音听力、艾宾浩斯智能复习、听力听写训练于一体

Flutter for OpenHarmony 本地音乐播放器APP

现在市面上音乐APP广告泛滥、强制开会员、后台偷跑流量、复杂臃肿！🙄 很多鸿蒙用户只想简简单单播放手机本地音乐，不需要直播、推荐、充值弹窗！广告繁多：开屏广告、弹窗广告、推送广告，严重干扰听歌体验强制联网：哪怕播放本地歌曲也要联网校验、加载推荐占用过大：安装包几百兆，低配鸿蒙手机卡顿发烫权限过度：索要通讯录、定位等无关权限，隐私不安全今天带大家从零开发一款纯净无广告、轻量化本地音乐播放器✨！li

Flutter for OpenHarmony 个人财务管理与记账APP

有没有发现现在的记账 APP 都太复杂了？😩 每次想记个账都要点好几个页面，输入半天，最后干脆就放弃了！操作繁琐：记一笔账要跳转 3-4 个页面，用户体验极差统计单一：只有简单的列表，没有直观的数据分析没有预警：花超了才发现，根本没有预算提醒功能分类死板：不能自定义分类，完全不符合个人使用习惯今天就带大家用 Flutter for OpenHarmony 开发一款超好用的个人财务管理 APP！✨
