最近在搞多电平逆变器的算法验证，发现开环仿真模型是真香！尤其是NPC这种经典拓扑，拿来练手再合适不过了。今天就带大伙儿用MATLAB搭个三电平NPC逆变器的开环仿真，保准比闭环模型简单粗暴~

先看核心部分——载波层叠调制。咱们用四个三角波玩叠叠乐，具体参数设置看这里：

fc = 2000;  % 载波频率
t = 0:1e-6:0.02;
carrier1 = sawtooth(2*pi*fc*t, 0.5);  % 第一组载波
carrier2 = sawtooth(2*pi*fc*t + pi, 0.5);  % 相位差π

这波操作相当于把两个相位相反的三角波叠在一起，形成对称的载波带。调制波就用最朴素的正弦波：

fm = 50;  % 基波频率
Vm = 0.8;  % 调制比
modulation_wave = Vm*sin(2*pi*fm*t);

重点来了！比较器的实现直接决定输出电平：

pwm1 = (modulation_wave > carrier1);
pwm2 = (modulation_wave > carrier2);
output_level = pwm1 + pwm2 - 1;  # 转换为-1,0,1三电平

这个骚操作把两路PWM信号合并成三电平输出，注意最后那个-1是为了消除直流偏置。用Scope看波形的话，会得到典型的NPC输出阶梯波，谐波分布那叫一个规整。

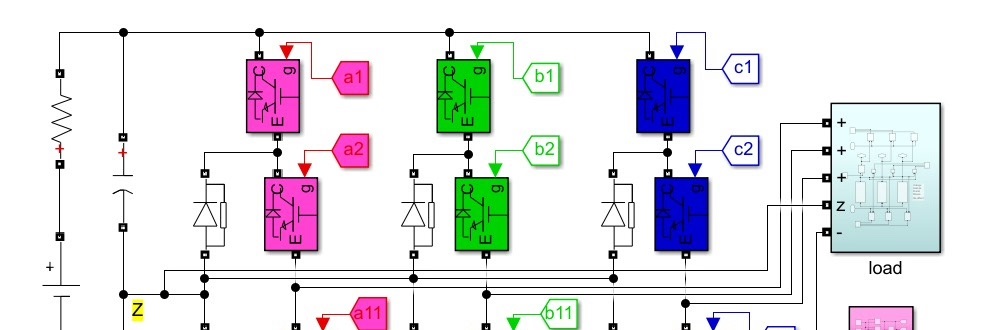

模型搭建时记得在Simulink里拖几个关键模块：

1. Powergui必须的（不然仿真跑不动）
2. 用Universal Bridge搭NPC拓扑，二极管选IGBT/Diode组合
3. 负载直接怼个100Ω电阻完事
4. 脉冲发生器用刚才生成的PWM信号驱动

跑出来的线电压波形应该长这样：峰值300V左右，7个电平阶梯（线电压是三倍相电压嘛）。FFT分析会看到主要谐波集中在2kHz附近，正好是载波频率的位置，说明调制策略没翻车。

想升级玩法？给电阻负载串个10mH电感试试，波形立马变丝滑。或者直接换LCL滤波，参数可以这么配：

L1 = 2e-3;  % 网侧电感
C = 50e-6;  % 滤波电容
L2 = 1e-3;  % 逆变侧电感

不过要注意谐振点，别整出振荡就尴尬了。开环的好处就是随便造，调炸了也不心疼，特别适合验证那些花里胡哨的故障诊断算法。

最后说个坑：有的小伙伴仿真时发现输出电压偏低，八成是直流母线电容没并均压电阻。NPC拓扑的电容电压平衡在开环状态下全靠调制策略撑着，建议在直流侧加两个500kΩ的均压电阻，稳得一批。

这种模型拿来验证新型调制算法简直不要太爽，改改载波形状或者调制波注入点谐波，马上能看到输出特性变化。最近拿它试了混合调制策略，识别不同故障特征跟玩似的，下回再细聊这块~
