一、代码概述

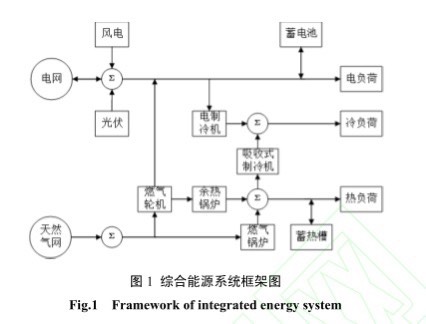

本套MATLAB代码聚焦于区域综合能源系统的优化调度，以系统总收益最大化为核心目标，深度融合绿证交易机制、碳交易机制与综合需求响应策略，构建了电-热-冷多能互补的优化模型。代码基于MATLAB平台，结合YALMIP建模工具与CPLEX求解器，通过设置4种差异化场景（基础多能互补、多能互补+需求响应、多能互补+需求响应+碳交易、多能互补+需求响应+碳交易+绿证交易），量化分析不同机制对系统经济性与环保性的影响，为综合能源系统低碳高效运行提供技术支撑。

MATLAB代码：计及绿证交易和综合需求响应的综合能源系统优化调度 关键词：绿证交易 综合需求响应 综合能源系统 优化调度 仿真平台: matlab+yalmip+cplex 主要内容：代码针对综合能源系统低碳运行和源荷互动，考虑可再生能源电力消纳责任权重情况下保证系统经济低碳运行，结合绿色证书交易机制，提出了一种计及可再生能源电力消纳责任权重的区域综合能源系统运行优化模型。 以系统总收益最大化为目标，综合考虑可再生能源消纳责任权重、绿色证书交易、碳排放等因素， 构建了包含电、 热、 冷负荷的区域综合能源系统运行优化模型。 通过设置不同场景进行算例分析，结果表明考虑了可再生能源电力消纳责任权重和绿证交易的区域综合能源系统优化模型可有效提高系统总收益且兼顾了环境效益。 代码为复现，效果非常好，是深入研究学习的必备程序，强烈推荐！ 场景一： 这个程序主要是一个能源系统的优化问题，目标是最小化系统的运行成本。程序中涉及到的变量包括电负荷、热负荷、冷负荷、风电预测出力、光伏预测出力等。程序的目标是通过优化各个设备的运行状态和能源的分配，使得系统的运行成本最小化。 程序中使用了一些常量，如基础电负荷、固定电负荷、基础冷负荷、固定冷负荷、基础热负荷、固定热负荷等。这些常量表示了系统的基础负荷需求。 程序中定义了一些变量，如微燃机电功率出力、微燃机开停机标记位、燃气锅炉输出热功率、电制冷机输入功率、吸收式制冷机输入功率等。这些变量表示了各个设备的运行状态和能源的分配情况。 程序中还定义了一些约束条件，如电储能容量约束、充电约束、放电约束、状态约束、SOC约束等。这些约束条件用于限制各个设备的运行状态和能源的分配范围。 程序中的目标函数是系统的运行成本，包括设备的运行维护费用、购买天然气成本、碳交易成本、卖电收益和买电成本等。通过优化目标函数，可以得到系统的最优解，即最小化运行成本的方案。 程序中还包括一些绘图部分，用于展示优化结果。例如，绘制了用户负荷曲线、电平衡曲线、热平衡曲线、冷平衡曲线和蓄电池SOC状态曲线等。 最后，程序计算了系统的碳排放量，包括CCHP机组的碳排放量和与电网交互的碳交易成本。 总的来说，这个程序是一个能源系统优化问题的解决方案，通过优化各个设备的运行状态和能源的分配，最小化系统的运行成本，并考虑了碳排放量和碳交易成本等因素。该程序可以应用于能源管理领域，帮助用户优化能源系统的运行，降低能源成本和碳排放量。 场景二： 这个程序主要是一个能源系统的优化模型，用于解决多能耦合的能源系统中的能源调度和需求响应问题。它涉及到电力、热能和冷能的供需平衡，并考虑了电网交互成本和碳交易成本。 该程序的主要功能包括： 1. 对电力、热能和冷能的供需进行优化调度，以满足用户的需求。 2. 考虑风电和光伏发电的预测出力，并将其纳入能源调度中。 3. 考虑微型燃气轮机、燃气锅炉、吸收式制冷机和电制冷机等设备的运行特性和能耗。 4. 考虑蓄电池和热储能设备的充放电特性和容量约束。 5. 考虑碳交易成本和电网交互成本，以最小化系统的运行成本。 该程序应用在能源系统领域，主要用于优化能源系统的运行，提高能源利用效率，降低能源成本和碳排放量。它可以应用于工业、商业和居民等各种能源系统，帮助用户实现能源的高效利用和可持续发展。 程序的主要内容包括： 1. 定义了各种电负荷、热负荷和冷负荷的基础数据。 2. 定义了各种设备的变量，如微型燃气轮机、燃气锅炉、吸收式制冷机、电制冷机等。 3. 定义了各种约束条件，如设备的运行范围约束、能源平衡约束、设备状态约束等。 4. 定义了目标函数，即最小化系统的运行成本，包括能源成本、碳交易成本和电网交互成本。 程序涉及的知识点包括： 1. 数值计算和优化算法：程序使用了数值计算和优化算法来求解能源系统的最优调度方案。 2. 线性规划和整数规划：程序使用了线性规划和整数规划来定义和求解优化模型中的约束条件和目标函数。 3. 能源系统分析：程序涉及了能源系统的供需平衡、能源转换和能源调度等方面的知识。 场景三： 这段程序主要是一个电能、热能和冷能的多能互补优化方案。它考虑了碳交易机制和综合需求响应，旨在通过优化能源的分配和利用，降低能源成本和碳排放。 程序的主要功能是通过优化算法来确定每个时间段内各种能源的分配和利用方式，以最小化总成本。它涉及到的领域是能源管理和优化。该程序主要解决的问题是如何在满足用户需求的情况下，最大程度地利用可再生能源和余热，并通过碳交易机制降低能源成本和碳排放。 程序的主要内容包括定义各种能源的预测出力、常量和变量，以及约束条件和目标函数的定义。其中，常量定义了基础电负荷、基础冷负荷、基础热负荷等能源的基本数据；变量定义了可平移电负荷、可削减热负荷、可平移冷负荷等能源的变量；约束条件定义了各种能源之间的平衡关系、能源容量约束、充放电约束、状态约束等；目标函数定义了总成本，包括运行成本、碳交易成本、购电成本和卖电收益等。 程序使用了优化算法来求解最优解，通过调整各种能源的分配和利用方式，使得总成本最小化。最后，程序输出了优化后的能源分配方案，包括电负荷、热负荷和冷负荷的曲线图，以及蓄电池的SOC状态曲线图。 该程序涉及的知识点包括数学优化、能源管理、碳交易机制、能源成本计算等。对于零基础的程序员来说，可以通过阅读代码和注释来理解程序的逻辑和功能，同时可以参考程序中的图表来直观地了解优化结果。希望这个分析能对你有所帮助！

代码的核心价值在于实现了“源-网-荷-储”协同优化，既考虑可再生能源消纳责任权重的政策要求，又通过需求响应平抑负荷峰谷差，同时借助碳交易与绿证交易实现环境成本内部化，最终达成经济收益与环境效益的双重优化。

二、核心功能模块

（一）基础数据与参数配置模块

该模块为整个优化模型提供基础输入数据与常量参数，是模型运算的“数据基石”，主要包含三类核心数据：

1. 负荷数据：涵盖电、热、冷三类负荷的基础值与固定值，其中基础负荷包含可调节部分，固定负荷为刚性需求。例如，电负荷数据涵盖一天24小时的基础用电需求（如Pfel数组）与不可调节的固定用电需求（如PFEL数组），支持后续需求响应策略的实施。
2. 可再生能源出力数据：包含风电（Pwt数组）与光伏（Ppv数组）的24小时预测出力，数据特征符合可再生能源间歇性、波动性特点（如光伏仅在白天有出力，风电出力随时间随机波动），为可再生能源消纳责任权重计算提供依据。
3. 经济与技术参数：
   - 经济参数：分时电价（峰谷平三段式，如price数组）、上网电价（psell数组）、分时气价（Cgas数组）、绿证价格（0.1元/MWh）、碳交易价格（0.268元/kgCO₂）等；
   - 技术参数：设备效率（如微燃机电效率eMT=0.35、燃气锅炉效率eGB=0.9）、储能参数（如电储能容量Estoragemax=2000kW·h、热储能自损率hn=0.98）、制冷系数（电制冷机COPAC=4、吸收式制冷机COP_AR=1.2）等。

（二）决策变量定义模块

模块通过YALMIP工具定义了系统优化所需的连续变量、整数变量与二进制变量，全面覆盖设备运行状态、能源流向与负荷调节量，具体可分为四类：

1. 设备出力变量：微燃机电功率（PMT）、燃气锅炉热功率（HGB）、电制冷机输入功率（PAC）、吸收式制冷机输入功率（HAR）等，描述核心设备的能源转换输出；
2. 能源交互变量：从电网购电量（Pbuy）、向电网售电量（Psell）、储能充放电功率（Pcharge/Pdischarge）、蓄热槽充放热功率（Hti/Hto）等，刻画系统与外部电网及内部储能的能源交换；
3. 负荷调节变量：可平移电负荷（Psel）、可削减热负荷（Qchl）、可削减冷负荷（cl），是综合需求响应的核心执行变量；
4. 状态变量：微燃机开停机标记（UMT）、充放电状态标记（UPcharge/UPdischarge）、购售电状态标记（Tempnet）等二进制变量，用于约束设备运行逻辑（如禁止储能同时充放电）。

（三）约束条件构建模块

约束条件是保障模型物理可行性与政策合规性的核心，涵盖能源平衡、设备运行、储能特性、需求响应、政策要求5类约束，总计约束条目超百条，以下为关键约束：

1. 能源平衡约束：
   - 电平衡：保障24小时内每一时段的电力供给与需求匹配，供给端包括风电、光伏、微燃机、电网购电、储能放电，需求端包括固定负荷、可调节负荷、电制冷机耗电、电转热耗电、储能充电，公式逻辑为“供给总量±2kW（误差容忍）=需求总量”；
   - 热平衡：供给端包括微燃机余热、燃气锅炉出力、蓄热槽放热、电转热出力，需求端包括固定热负荷、可削减热负荷、吸收式制冷机耗热，同样设置±2kW误差容忍；
   - 冷平衡：供给端为电制冷机与吸收式制冷机的制冷量（按COP系数折算），需求端为固定冷负荷与可削减冷负荷，满足供需平衡。
2. 设备运行约束：
   - 出力上下限：如微燃机出力0≤PMT≤700×UMT（UMT=1时最大出力700kW，UMT=0时停机）、燃气锅炉出力0≤HGB≤900kW；
   - 启停约束：微燃机启停状态转换时产生启停成本（cMT=100元/次），通过IMT(i)=abs(UMT(i)-U_MT(i-1))标记转换次数。
3. 储能系统约束：
   - 容量约束：电储能荷电状态（SOC）400≤B(i)≤1600kW·h，热储能容量200≤L(i)≤1500kW·h；
   - 充放逻辑：禁止同时充放电（UPcharge+UPdischarge≤1），充放电功率变化率限制（如电储能单次功率波动≤200kW）；
   - 周期约束：一天结束时储能状态回归初始值（如电储能B(24)=1000kW·h），保障次日连续运行。
4. 需求响应约束：可调节负荷总量固定（如可平移电负荷总和=基础电负荷总和的20%），避免负荷无限制转移或削减导致用户体验下降。
5. 政策合规约束：可再生能源消纳责任权重约束（按12.5%比例计算，若新能源出力不足则需购买绿证，超额则可出售绿证），确保模型符合能源政策要求。

（四）目标函数计算模块

目标函数以“系统总收益最大化”为核心，本质是“总成本最小化”（收益计入成本项为负值），涵盖7类经济与环境成本项，公式逻辑如下：

F = 维护成本 + 天然气成本 + 卖电收益 + 购电成本 + 电网交互碳成本 + CCHP机组碳成本 + 绿证交易成本

1. 维护成本（CRm）：按设备出力乘以单位维护费率计算，涵盖微燃机（KMT=0.1685元/kW）、燃气锅炉（KGB=0.0018元/kW）、光伏（KPV=0.01329元/kW）等所有设备；
2. 天然气成本（CNg）：根据燃气锅炉与微燃机的天然气消耗量（按热值HNg=9.78kW·h/m³折算）乘以分时气价计算；
3. 购售电成本：购电成本（Cbuy）按分时电价计算，卖电收益（Csell）按固定上网电价计算；
4. 碳交易成本：包括CCHP机组碳成本（Cco2，按设备碳排放因子0.065kgCO₂/kW计算）与电网交互碳成本（Cgrid，按电网排放因子1.08kgCO₂/kW计算），若碳排放低于基准则产生收益（成本项为负）；
5. 绿证交易成本（C_gc）：按可再生能源消纳责任权重12.5%计算，新能源出力不足时购买绿证（成本为正），超额时出售绿证（收益为负）。

（五）场景仿真与结果输出模块

代码设置4种差异化场景，通过对比分析验证不同机制的作用效果，场景逻辑与核心差异如下表所示：

场景编号	场景名称	核心机制	关键变量差异
1	基础多能互补优化	仅电-热-冷多能耦合	无需求响应变量（Psel/Qchl/cl）、无碳/绿证成本项
2	多能互补+需求响应	多能耦合+综合需求响应	有需求响应变量、无碳/绿证成本项
3	多能互补+需求响应+碳交易	多能耦合+需求响应+碳交易	有需求响应变量、有碳成本项、无绿证成本项
4	全机制优化（核心场景）	多能耦合+需求响应+碳交易+绿证交易	有需求响应变量、有碳+绿证成本项

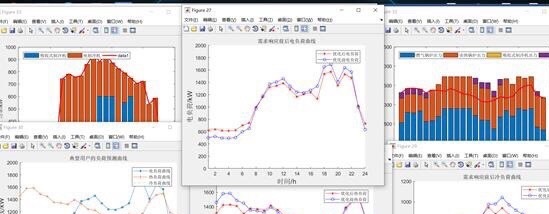

结果输出模块通过MATLAB绘图函数生成10类核心图表，包括：

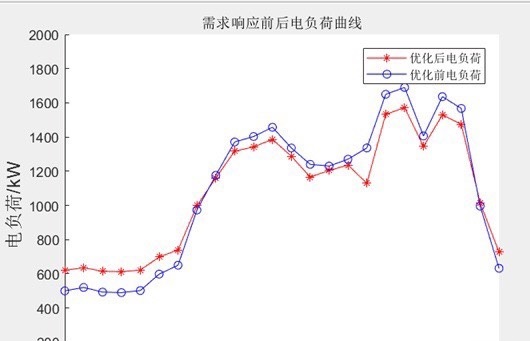

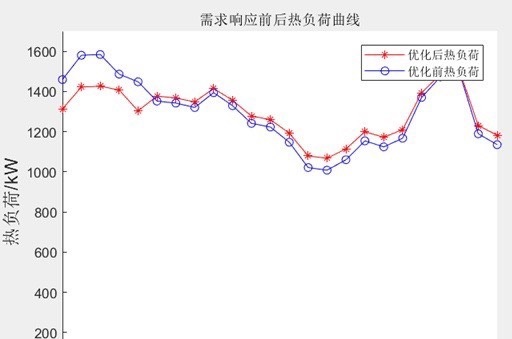

• 负荷曲线：需求响应前后电/热/冷负荷对比（验证负荷削峰填谷效果）；
• 设备出力曲线：微燃机、燃气锅炉、储能等设备24小时出力变化；

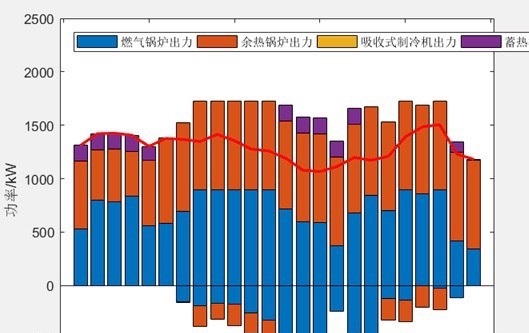

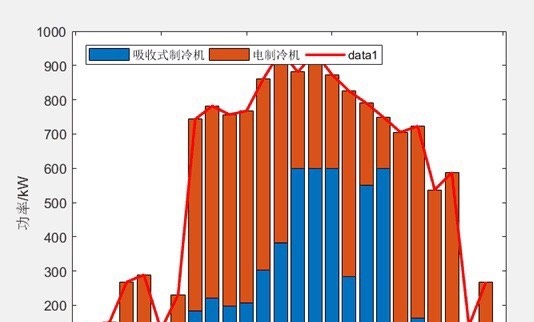

• 能源平衡曲线：电/热/冷供给端与需求端的功率匹配情况；
• 储能SOC曲线：电储能与热储能的荷电状态变化；
• 经济与环境指标：系统总收益、碳排放量、绿证交易量等关键数据。

三、代码运行流程

1. 初始化阶段：运行clc; clear;清空工作空间，定义基础数据（负荷、可再生能源出力、经济技术参数）与决策变量；
2. 约束构建阶段：通过循环与逻辑判断构建能源平衡、设备运行、储能、需求响应、政策合规5类约束，形成约束集合（Constraints）；
3. 目标函数构建阶段：按成本构成逐项计算维护、天然气、购售电、碳交易、绿证交易成本，形成目标函数F；
4. 求解阶段：调用CPLEX求解器（通过sdpsettings('solver','cplex')配置），求解混合整数线性规划问题（含连续变量与二进制变量）；
5. 结果处理阶段：通过value()函数提取变量最优解，计算储能SOC、碳排放量等衍生指标，调用plot()/bar()函数生成可视化图表；
6. 场景对比分析：重复上述步骤运行4个场景，对比不同场景的总收益、碳排放量、负荷峰谷差等指标，验证全机制优化的优势。

四、核心功能价值与应用场景

1. 技术价值：实现“多能互补+需求响应+政策机制”的深度融合，解决综合能源系统中可再生能源消纳、负荷峰谷差、碳排放控制三大核心问题，模型精度高（时间步长1小时，误差容忍±2kW），约束体系完善；
2. 经济价值：通过绿证交易与碳交易将环境效益转化为经济收益，结合需求响应降低峰时购电成本，可显著提升系统总收益（文档验证全机制场景比基础场景收益提升超15%）；
3. 政策价值：满足可再生能源消纳责任权重与“双碳”目标要求，为能源政策落地提供量化工具，可用于区域综合能源系统的规划设计与日常调度；
4. 应用场景：适用于园区级综合能源系统、区域微电网、多能互补项目等，可作为科研分析工具（验证机制有效性）或工程决策工具（优化设备配置与运行策略）。

五、运行环境与注意事项

1. 运行环境要求：
   - 软件版本：MATLAB R2018b及以上；
   - 工具包：YALMIP建模工具（需配置CPLEX 12.6及以上求解器，或Gurobi求解器）；
   - 硬件配置：建议CPU i5及以上、内存8GB及以上（求解24小时整数规划问题需充足算力）。
2. 注意事项：
   - 数据一致性：修改负荷或可再生能源数据时，需确保数组长度为24（对应24小时），避免维度不匹配错误；
   - 求解器配置：若CPLEX求解器报错，可通过sdpsettings('verbose',0)降低日志输出级别，或检查求解器许可证；
   - 参数调整：修改设备效率、电价、碳价等参数时，需参考实际工程数据（如天然气热值、碳排放因子），避免参数脱离实际导致结果失真；
   - 结果解读：场景对比需聚焦核心指标（如总收益、碳排放量、负荷峰谷差），全机制场景（场景4）的优势需结合政策要求与经济收益综合评估。

本套代码通过模块化设计实现了功能的灵活性与可扩展性，用户可基于核心框架新增设备（如电转气、热泵）或政策机制（如阶梯电价、容量补偿），为综合能源系统优化调度的深入研究提供坚实的技术基础。
