1 案例说明

  1. 数采仪通过串口输出环保212的数据,网关通过串口采集数采仪的数据。
  2. 网关把采集的数据转换成IEC104从站数据。

2 VFBOX网关工作原理
VFBOX网关是协议转换网关,是把一种协议转换成另外一种协议。网关可以采集西门子,欧姆龙,三菱,AB PLC,DLT645,DLT698电表,modbus rtu tcp,环保的HJ212协议,opc ua和opc da,电力的IEC103 IEC104, IEC61850等,以及EthernetIP,Profinet IO,CCLink,EtherCAT现场总线协议,bacnet,MQTT,mysql,sqlserver数据库。不同型号的网关支持不同的协议,具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品,可以实现多种不同协议之间的互联互通。

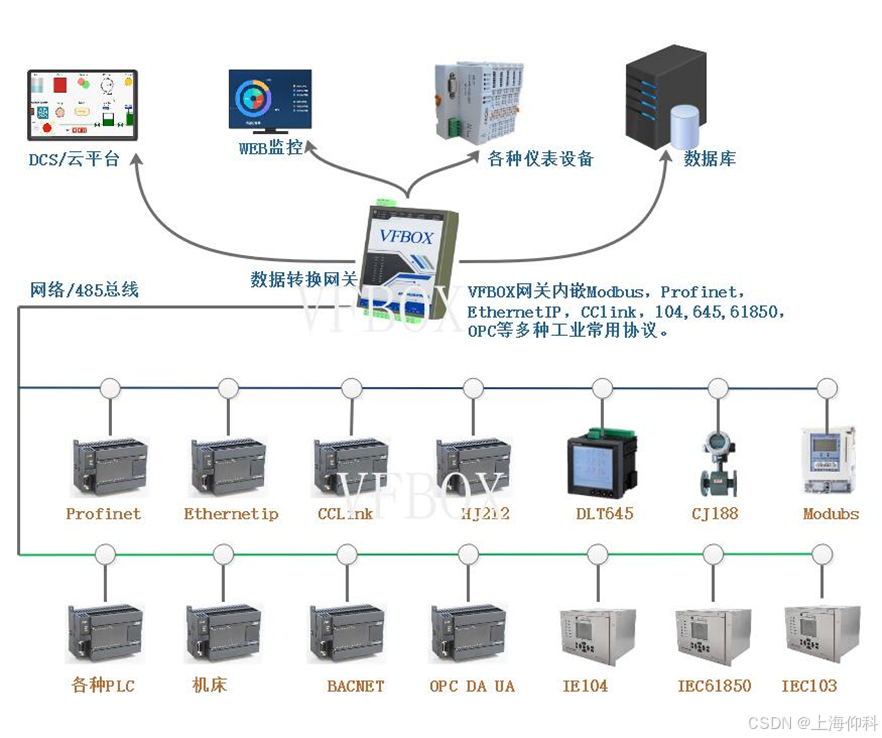

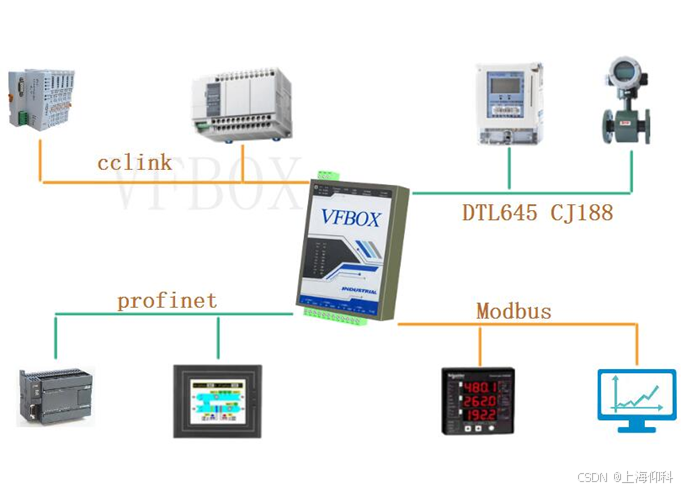

网关连接在不同协议的设备之间,就像一个“翻译”,把一种设备支持的协议,转换成另一种设备支持的协议,从而实现两个不同协议的设备之间的数据交换。工作架构如下:
在这里插入图片描述

3 测试数采仪的串口数据

  1. 测试数采仪的串口有数据输出,并且需要知道输出的数据内容。

  2. 把数采仪的串口(232或者485)通过“串口转usb线”接到电脑上。“串口转usb线”可以在淘宝上采购。

  3. 在电脑上打开串口调试工具软件sscom(或者其他串口调试软件)。Sscom可以在百度搜索下载。

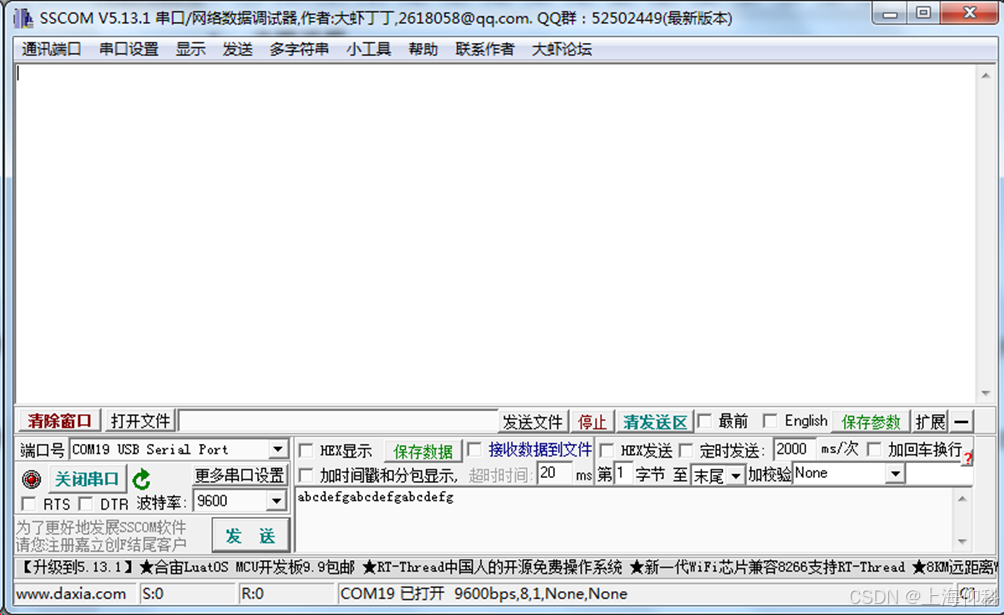

  4. 打开sscom串口,配置和数采仪相同的串口参数。如果不清楚相关参数,请联系数采仪厂家。
    在这里插入图片描述

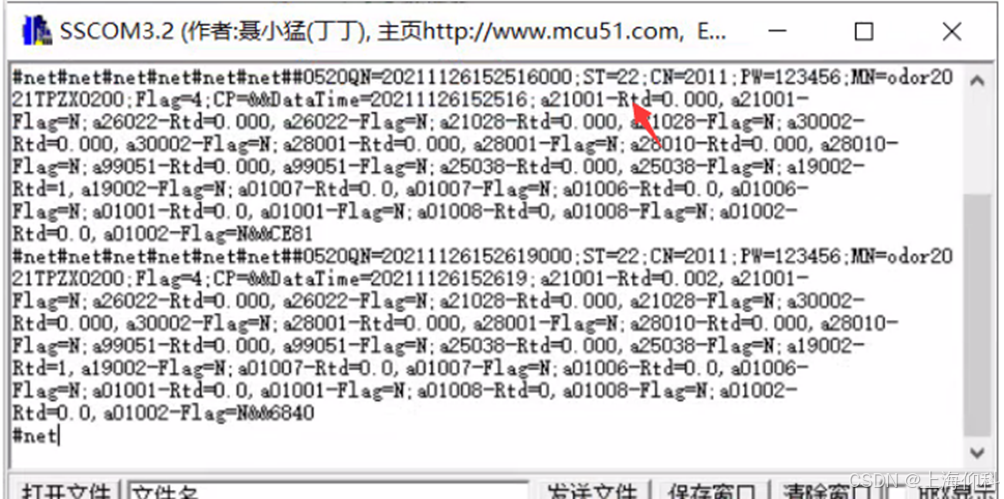

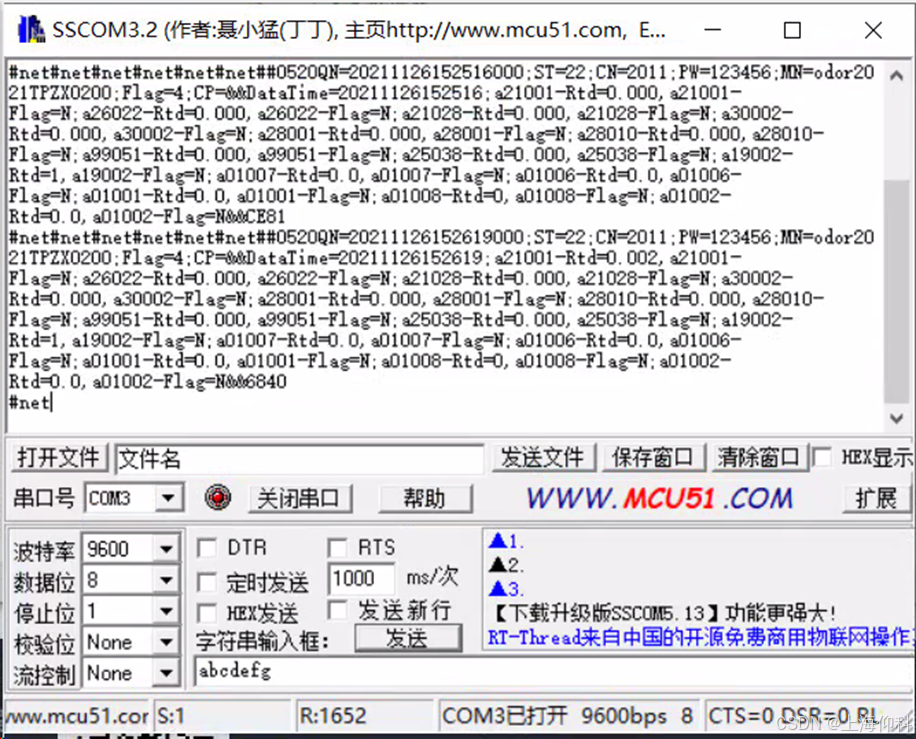

  5. 需要在sscom上收到如下的数据。如果不能收到数采仪发出来的数据,请联系数采仪厂家进行测试。
    在这里插入图片描述

  6. 完成以上操作后,在进行下面的操作。

4 配置网关采集212设备数据

  1. vfbox网关通过网线连接到电脑。数采仪的串口连接到网关的COM1,接线方式请根据信号线的定义连接。

  2. 在电脑上打开vfbox studio配置软件,新建一个工程。相关操作可参考0011文档,文档可到onker.cn下载中心下载。可选的型号有:VB301-1100,VB301-1200,VB301-1400,VB302-2400,VB303-2400.

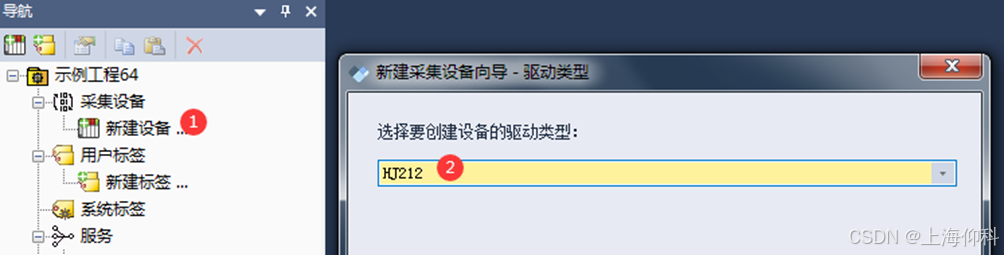

  3. 新建设备,选择HJ212驱动。
    在这里插入图片描述

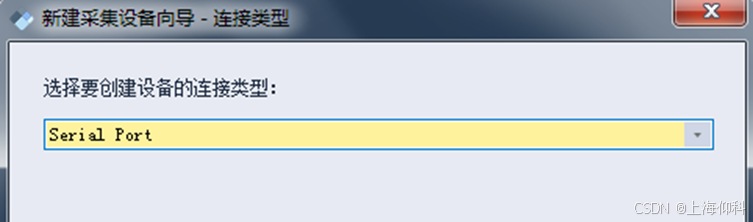

  4. 连接类型选择“Serial Port”
    在这里插入图片描述

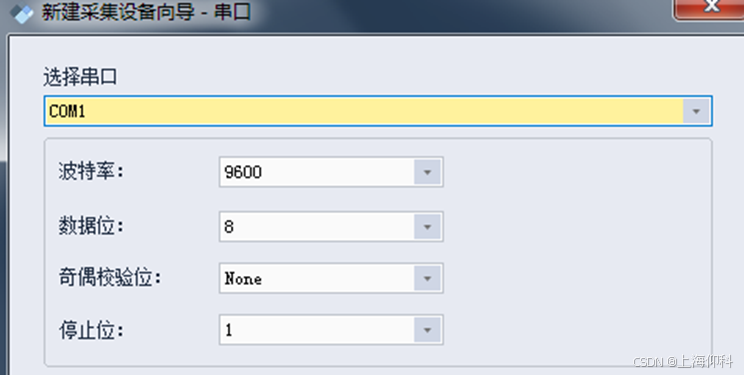

  5. 串口参数和数采仪保持一致。选择COM1
    在这里插入图片描述

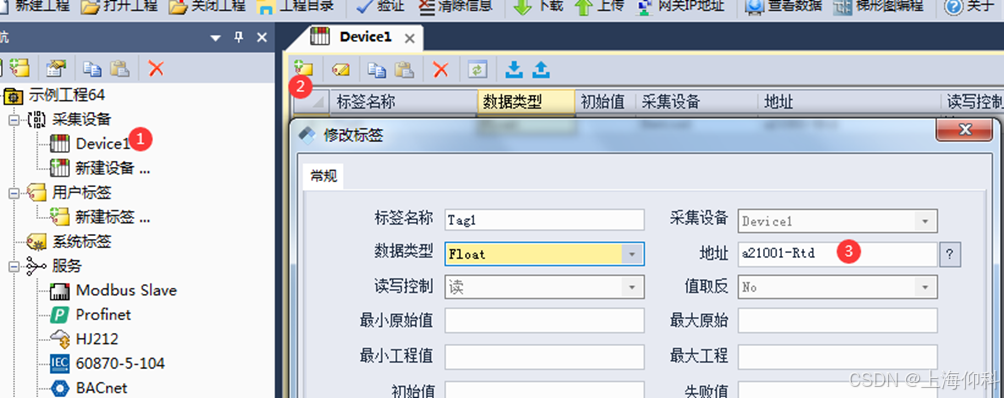

  6. 添加要采集的数据。比如要采集“a21001-Rtd”的数据,则在地址处填写“a21001-Rtd”
    在这里插入图片描述

  7. “a21001-Rtd”是从数采仪获取的数据中查看。至于“a21001-Rtd”代表的是什么变量,需要查看环保协议,或者询问数采仪厂家、或者和实际数据对比查看。
    在这里插入图片描述

5 启用IEC104协议转发数据

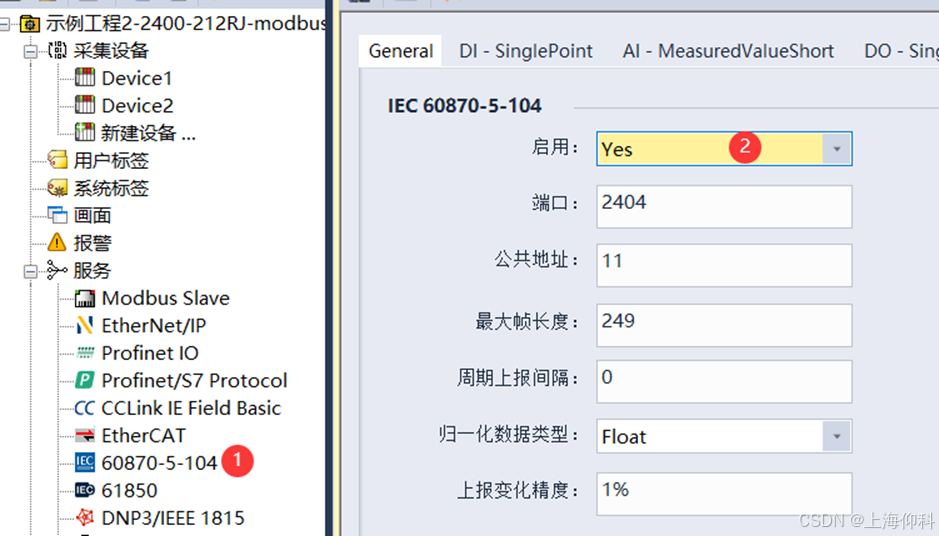

  1. 启用IEC104服务
    在这里插入图片描述

  2. 参数说明。
    参数 说明
    启用 Yes,启动104功能
    端口 2404。网关侦听端口,使用默认即可。
    公共地址 11,可修改
    最大帧长度 249,使用默认即可
    周期上报间隔 单位是秒。0是不定期上报。周期定时上报。
    归一化数据类型 Float,使用默认即可
    上报变化精度 数据变化超过设定程度后,立即上报。周期上报的设置不影响变化上报。

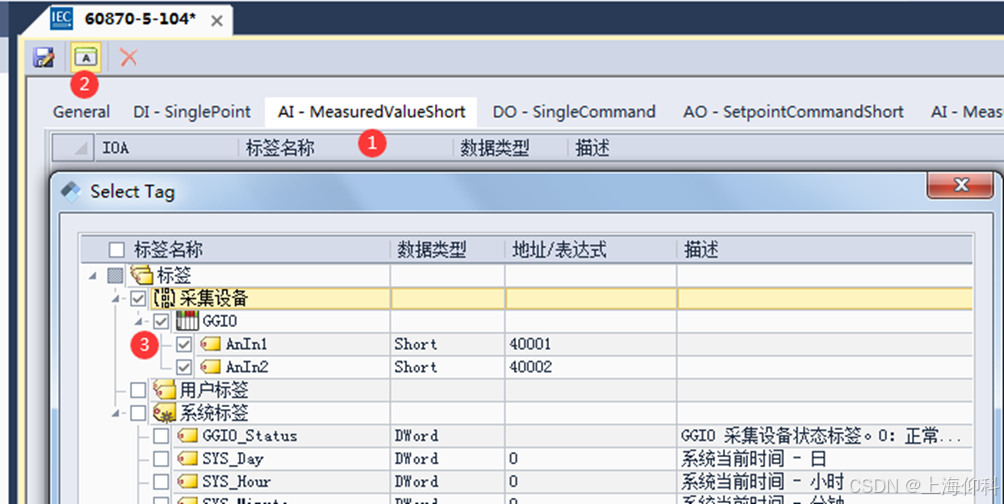

  3. 添加要转发的数据。
    在这里插入图片描述

类型 说明
DI-SinglePoint 遥信 - 单点。地址范围:1-16384(十进制)
AI-MeasuredValueShot 遥测 - 短浮点。地址范围:16385-20480
DO-SigleCommand 遥控 - 单点。地址范围:24577-24832
AO-SetpointCommandShort 遥调 - 短浮点。地址范围:25089-25600
AI-MeasuredValueNormalized 遥测 - 归一化
AO-SetpointCommandNormaliezed 遥调 - 归一化
COUNTER-IntegratedTotals 遥脉 – 电度量

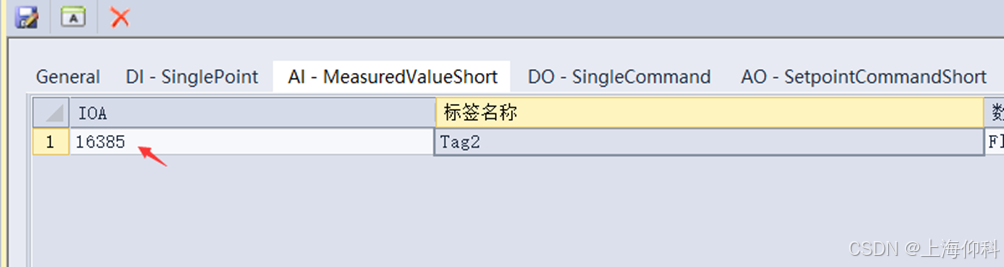

  1. 修改点位地址信息。推荐先添加一个点位,然后手动把点位地址修改成自己需要的,然后在添加后续的点位,后续的点位会在此地址上依次累加。
    在这里插入图片描述

  2. 设置完成后,点击菜单“下载”,把工程下载到网关中。

6 测试网关的104功能

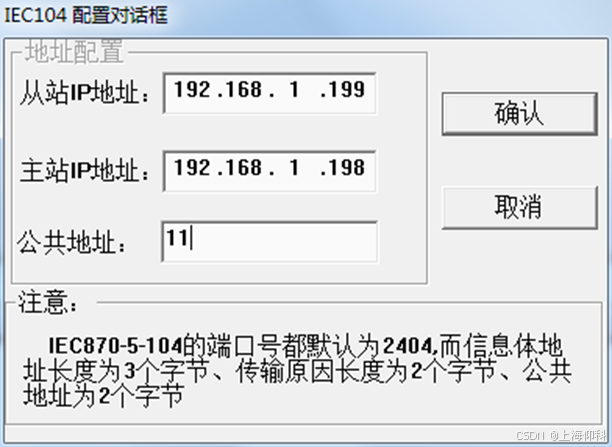

  1. 在电脑上打开PMA软件,选择菜单栏“文件—协议配置—IEC870-5-104规约”,从站IP为网关IP地址,主站IP为电脑IP,公共地址与VS软件中配置一致。
    在这里插入图片描述

  2. 选择菜单栏“运行模式—模拟主站”

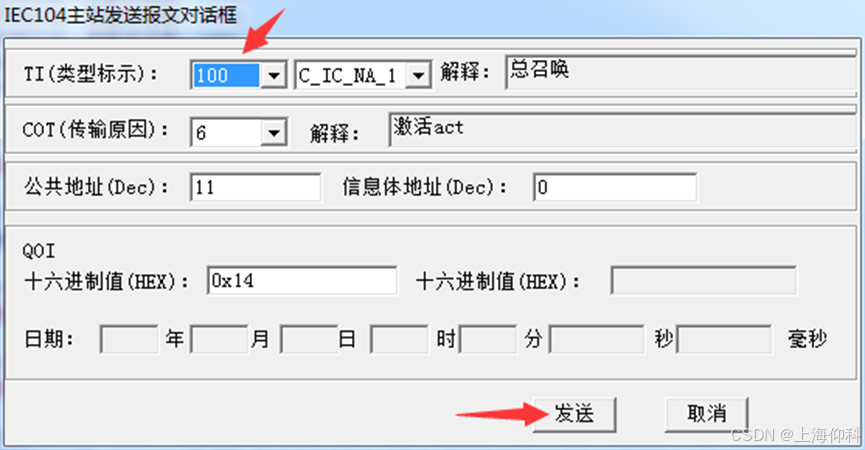

  3. 选择菜单栏“端口配置—连接”。然后选择菜单栏“IEC104主站控制—更多报文发送”,TI选择100,点击“发送”。
    在这里插入图片描述

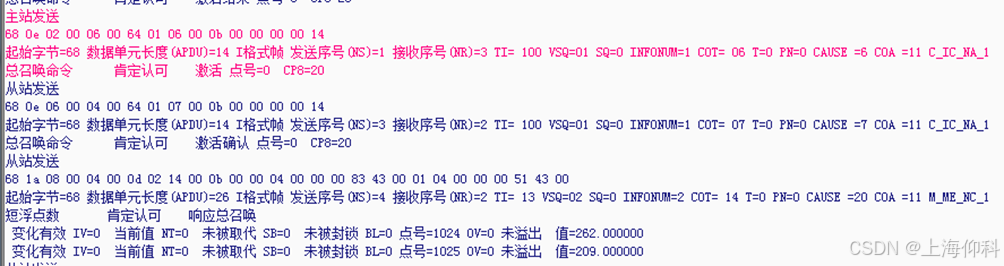

  4. 可在消息框中收到网关返回的数据。
    在这里插入图片描述

7 网关通过4G连接104平台

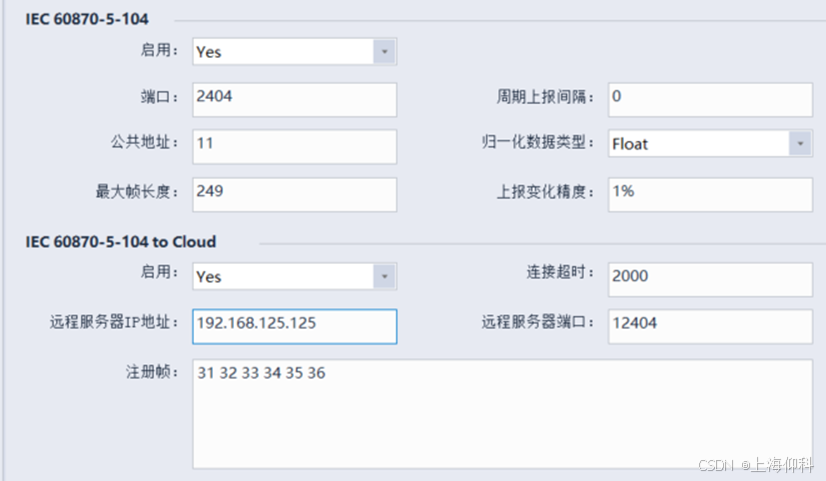

  1. 网关通过4G连接104平台,则网关作为socket的客户端,此时需要开启如下的“to Cloud”功能
    在这里插入图片描述

选项 说明
两个启用 都设置成Yes
端口 2404.默认,不能修改。
远程服务器IP和端口 填写104平台的IP和端口
注册帧 网关和平台建立连接后,发送的注册帧数据。填写16进制数据。
如填写 31 32 33 34 35 36。则网关和平台建立连接后,会发送字符串“123456”给平台。

  1. 配置完成后,点击下载,把工程下载到网关中。

8 案例总结
使用协议转换网关可以很方便的实现不同协议的设备之间的数据转换。大量节省了项目实施过程的时间成本,人力成本。VFBOX网关产品都是工业级品质,符合工业应用的场景。只需要简单的参数配置,可以很快完成设备和系统之间的连接。方案优点:

  1. 不需要修改设备里的程序。
  2. 不影响设备原有的工作方式和功能。
  3. 只需要简单的配置就可以实现功能需求。
  4. 设备长期稳定工作。
  5. 网关运行架构如下
    在这里插入图片描述
