什么是EVPN？

EVPN（Ethernet Virtual Private Network，以太网虚拟专用网络）是一种满足全业务需求的NVO (Network Virtualization Overlay) 解决方案，具有部署简单、扩展性强等优点。在控制平面，EVPN采用MP-BGP协议通告二层或三层可达性信息，通过生成的MAC地址表项和路由表项进行二/三层报文转发，以实现为用户提供L2VPN和L3VPN服务。在数据平面，EVPN支持VXLAN、SRv6或MPLS等多种报文转发方式，增加了网络部署的灵活性。

为什么需要EVPN？

传统L2VPN技术在数据中心网络中面临的问题

随着数据中心业务日益增加，用户需求不断提高，数据中心的规模和功能日趋复杂，管理难度也越来越高。出于灾备、企业分支机构的多地部署、提升资源利用率等方面的考虑，企业可能在不同的物理站点部署自己的数据中心网络。于是，如何将这些数据中心站点互联起来、降低数据中心的管理成本、灵活扩充数据中心业务等成为企业数据中心亟待解决的问题。

传统的用于数据中心站点互联的L2VPN技术主要为VPLS（Virtual Private LAN Service，虚拟专用局域网服务）。VPLS的局限性在于：

• 站点间必须是MPLS网络。MPLS的配置较为复杂，维护工作量较大。
• 扩容困难。在VPLS网络中，为了避免环路，PE之间需要建立全连接。每次扩容新增站点时都需要在已有的所有站点PE上新增配置，以便与新增站点的PE建立连接。
• 控制平面通过数据帧泛洪来建立MAC地址表项，效率较低，并浪费网络带宽资源。
• 站点多归属接入（站点同时接入多个PE设备）时，多归属接入的多条链路中，仅有一条链路可以用来转发流量，无法在多条链路间进行负载分担，造成链路资源浪费。

由于VPLS存在上述局限性，使得VPLS无法满足大规模数据中心网络的业务需求。

EVPN如何满足数据中心网络的需求

如图所示，EVPN将控制平面与数据平面分离。控制平面负责发布路由信息，数据平面负责转发报文，分工明确，易于管理。

• 控制平面：采用MP-BGP协议通告可达性信息，以建立报文转发通道（VXLAN隧道或PW），并学习MAC地址表项和IP路由表项。
• 数据平面：根据学习到的MAC地址表项或IP路由表项，通过控制平面建立的通道转发报文。数据平面支持多种报文封装技术，包括VXLAN、SRv6和MPLS等。

EVPN由RFC 7432（BGP MPLS-Based Ethernet VPN）定义。最初，EVPN的定位是用来替代VPLS的下一代L2VPN。灵活的MP-BGP控制平面、多样的数据平面，使得EVPN完美地解决了VPLS技术的问题：

• 数据平面支持VXLAN、SRv6和MPLS等报文封装方式，使得EVPN可以基于IPv4网络、IPv6网络、MPLS网络部署，增加了网络部署的灵活性。
• 通过部署路由反射器，可以避免设备全连接，降低网络部署和扩容的难度。同时，EVPN通过MP-BGP协议自动发现远端设备、自动与远端设备建立报文转发通道，无需用户手工配置，进一步降低了网络部署难度。
• 通过MP-BGP协议通告MAC地址信息，将站点网络间的MAC地址学习从数据平面转移到控制平面，使设备可以像管理路由一样灵活地管理MAC地址，减少了网络中的泛洪流量，节约网络带宽。
• 站点多归属接入时，EVPN支持多种冗余备份模式：
  • 多活模式：多归属接入的多条链路都可以转发流量，流量在链路间进行负载分担，以提高链路利用率。
  • 单活模式：多归属接入的多条链路中只有一条用来转发流量，不同链路间主备备份，以提高流量转发的可靠性。

除此之外，EVPN还可以通过MP-BGP协议通告三层可达性信息，为用户提供L3VPN业务。L2VPN和L3VPN业务同时通过EVPN来承载，统一了L2VPN和L3VPN的控制信令协议。

配置简单、易于扩容、部署灵活、节约带宽等特点，使得EVPN可以很好地满足大规模数据中心网络的需求，并广泛应用于数据中心网络。随着EVPN技术的不断发展和推进，EVPN在园区接入网络、广域网、运营商网络中也具有一定的应用。

EVPN与VPLS有什么区别？

EVPN支持哪些组网方式？

根据数据平面封装方式的不同，EVPN支持如下几种组网方式：

• VPN VXLAN：数据平面采用VXLAN封装。
• EVPN VPLS：数据平面采用MPLS封装，用来实现用户站点网络的多点间二层互通。
• EVPN VPWS：数据平面采用MPLS封装，用来实现用户站点网络的点到点二层互通。
• EVPN VPLS over SRv6：数据平面采用SRv6封装，用来实现用户站点网络的多点间二层互通。
• EVPN VPWS over SRv6：数据平面采用SRv6封装，用来实现用户站点网络的点到点二层互通。

详细介绍请参见：“H3C ICT知识百科”

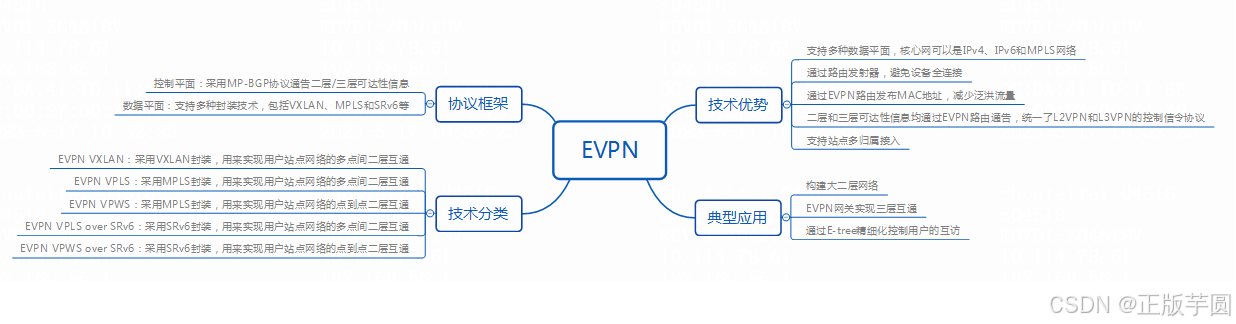

思维导图
