SVPWM控制器的三轴直交机械臂轨迹控制simulink仿真

在自动化控制领域，三轴直交机械臂的精确轨迹控制一直是研究的热点。而空间矢量脉宽调制（SVPWM）控制器因其高效的直流电压利用率和良好的谐波性能，在电机驱动进而实现机械臂运动控制中发挥着重要作用。今天咱们就唠唠基于Simulink对采用SVPWM控制器的三轴直交机械臂轨迹控制进行仿真的那些事儿。

三轴直交机械臂运动学基础

三轴直交机械臂，简单理解就是由沿X、Y、Z三个相互垂直方向运动的轴构成。它的运动学模型建立在笛卡尔坐标系下，通过各轴的独立位移来确定末端执行器的位置。

以Python代码简单示意机械臂正向运动学计算（这里仅是简单模拟计算思路，实际应用更为复杂）：

import numpy as np


def forward_kinematics(x, y, z):
    position = np.array([x, y, z])
    return position


# 假设各轴位移
x_displacement = 1.0
y_displacement = 2.0
z_displacement = 3.0
end_effector_position = forward_kinematics(x_displacement, y_displacement, z_displacement)
print("末端执行器位置:", end_effector_position)

上述代码定义了一个简单的函数forward_kinematics，通过输入三个轴的位移来计算末端执行器在笛卡尔坐标系中的位置。

SVPWM控制器原理

SVPWM的核心思想是通过控制逆变器的开关状态，合成期望的空间电压矢量，以驱动电机。其基本步骤包括扇区判断、作用时间计算等。

SVPWM控制器的三轴直交机械臂轨迹控制simulink仿真

以下为SVPWM算法在MATLAB中简单实现代码片段（不完整，仅为示意）：

% 假设已知参考电压矢量Vref
Vref = [0.8; 0.6]; % 这里假设的参考电压矢量
alpha = atan2(Vref(2), Vref(1)); % 计算参考电压矢量角度
theta = alpha * 180 / pi; % 转换为角度
if theta >= 0 && theta < 60
    sector = 1;
elseif theta >= 60 && theta < 120
    sector = 2;
% 后续还有多个扇区判断条件省略...
end
% 根据扇区计算各电压矢量作用时间
% 这里省略具体计算代码

这段MATLAB代码通过参考电压矢量的角度来判断其所在扇区，为后续计算电压矢量作用时间做准备。不同扇区对应不同的电压矢量组合及作用时间分配。

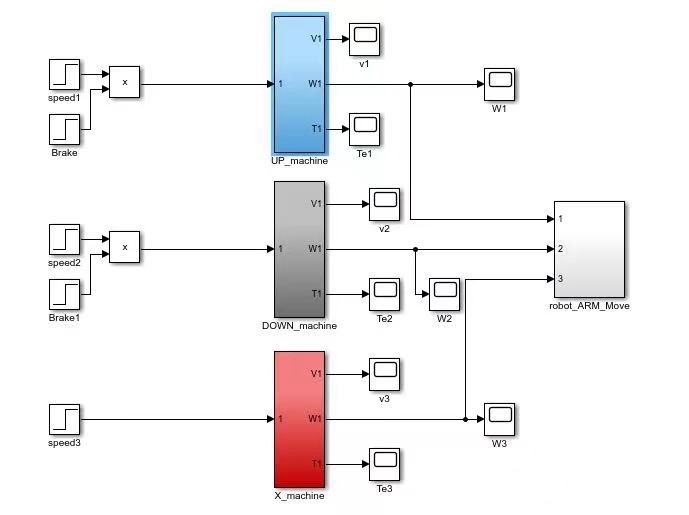

Simulink仿真搭建

在Simulink中搭建整个系统，大致分为几个主要模块。

1. 机械臂运动学模块：利用Simulink的数学运算模块，依据机械臂运动学模型实现正向和逆向运动学计算。比如通过加法器、乘法器等模块来模拟各轴位移与末端位置的关系。

1. SVPWM控制器模块：可以通过子系统封装实现。在子系统内，按照SVPWM算法流程搭建，包括扇区判断、作用时间计算以及PWM信号生成。

1. 电机及机械臂动力学模块：模拟电机的转动惯量、摩擦力等特性，以及机械臂的质量、刚度等动力学参数对运动的影响。通常会用到一些传递函数模块来描述这些动态特性。

在实际仿真过程中，通过调整各模块参数，如电机的额定参数、机械臂各轴的长度等，可以观察系统的动态响应，比如末端执行器是否能够精确跟踪期望轨迹。

仿真结果分析

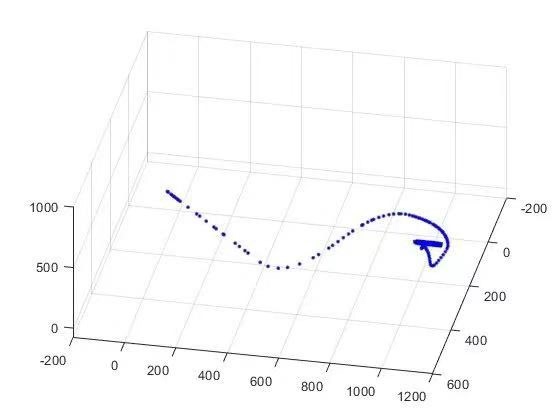

当完成仿真设置并运行后，我们可以从多个角度分析结果。观察末端执行器的实际轨迹与期望轨迹的对比曲线，如果两者能够很好地重合，说明控制效果良好；若存在偏差，就需要进一步分析是运动学模型误差，还是SVPWM控制器参数设置不当等原因。

例如，可能由于电机模型中的摩擦力设置不准确，导致机械臂实际运动速度与理论值有偏差，反映在轨迹上就是实际轨迹偏离期望轨迹。此时就需要调整摩擦力相关参数，重新进行仿真。

总之，通过Simulink对采用SVPWM控制器的三轴直交机械臂轨迹控制进行仿真，能够帮助我们在实际硬件搭建之前深入理解系统性能，优化控制策略，为实现高效精确的机械臂运动控制奠定基础。希望今天的分享能给对这块感兴趣的小伙伴们一些启发。
