三通道的RGB 和 BGR 的图像数据在 NumPy 数组中的形状都是 [H, W, 3]，它们的核心区别在于 通道顺序

示例：一个像素值为 [255, 0, 0] 的数组：

• 在 RGB 中表示红色（Red=255, Green=0, Blue=0）
• 在 BGR 中表示蓝色（Blue=255, Green=0, Red=0）

在图像处理中直方图用来表示图像中像素值的分布情况

像素值定义：

像素是数字图像的最小单位，每个像素包含颜色或灰度信息。

• 表现形式：
  • 灰度图像：每个像素用一个数值(整数）表示亮度（如0=纯黑，255=纯白）。
  • 彩色图像：每个像素由多个通道的值组成（如RGB图像的红、绿、蓝三通道）。

  • 直方图的横轴代表像素值，纵轴代表该像素值出现的频率（即有多少个像素具有该值）。 根据图像类型不同，直方图分为：

    (1) 灰度图像直方图

    ht = np.histogram(data, bins)
    '''功能：使用NumPy计算输入图像数据（data）的直方图。
    参数：
    data：输入图像（通常为灰度图像，像素值范围0~255）。
    bins：直方图的区间数（例如256个灰度级）。
    返回值：
    ht 是一个元组，包含两个数组：
    ht[0]：每个bin的频数（即有多少像素落在该区间）。
    例如，ht表示灰度值在[0, 1)范围内的像素数量，实际也就是落在0上的数量。
    ht[1]：每个bin的边界值（长度为bins + 1）。
    例如，ht = [0, 1, 2, ..., 255]（若bins=255）。'''

  • 横轴：灰度级（通常0~255，0为黑，255为白）。
  • 纵轴：对应灰度级的像素数量。
  • 示例：
    • 若直方图左侧（低灰度值）峰值高，说明图像偏暗。
    • 右侧（高灰度值）峰值高，说明图像偏亮。

  • (2) 彩色图像直方图

  • 通常分别绘制 R、G、B三个通道的直方图，表示各颜色分量的分布。
  • 也可能包含亮度直方图（将RGB转换为灰度后的分布）。

  • 对比度衡量的是图像中最亮部分（高光）与最暗部分（阴影）之间的亮度差异。差异越大，对比度越高；

  • 高对比度：亮部非常亮，暗部非常暗，界限分明（如黑白分明的剪影）。
  • 低对比度：亮部和暗部接近，整体显得灰蒙蒙（如雾天拍摄的照片）。

  • 1.半径计算权重参数矩阵

  • 半径计算权重参数矩阵指的是：在图像处理中，根据一个给定的半径（Radius）值，来计算一个核（Kernel），这个核本身就是一个包含了所有权重参数的矩阵，用于后续的滤波操作。

    2. 什么是“半径”（Radius）？

    ·在图像处理中，半径定义了核的大小以及模糊的程度。

    •物理意义​：它决定了在模糊一个像素时，需要参考其周围多大范围内的像素。

    •数学关系​：核的尺寸，通常与半径 r的关系是：size = 2 * r + 1。

    •例如：半径 r = 2，则核的大小是 5x5。

    •半径越大，参与的像素范围越广，​模糊效果越强烈。

    3. 什么是“权重参数矩阵”？

    这就是核本身。它是一个矩阵，矩阵中的每一个值代表一个权重。这个权重决定了对应位置的像素对中心像素最终值的“贡献”有多大。权重越高，该像素的影响就越大。

    		1
    	1	0	1
    		1

    # 根据半径计算权重参数矩阵
    g_para = {}#定义了一个全局字典 g_para用于缓存已经计算过的权重矩阵，避免重复计算。

    def getPara(radius=5):
        global g_para
        m = g_para.get(radius, None)
        if m is not None:       #如果该半径的矩阵已经计算过（在g_para中），则直接返回。
            return m
        size = radius * 2 + 1
        m = np.zeros((size, size))      #创建一个大小为 (2radius+1) x (2radius+1) 的矩阵m，并初始化为0。
        for h in range(-radius, radius + 1):#然后遍历这个矩阵的每一个位置（相对于中心点的偏移h和w），计算每个位置的权重值(计算时将矩阵的中心点位置当作（0，0）。
            for w in range(-radius, radius + 1):
                if h == 0 and w == 0:
                    continue
                m[radius + h, radius + w] = 1.0 / math.sqrt(h ** 2 + w ** 2)  #sqrt(h² + w²) 计算当前点 (h,w) 到中心点 (0,0) 的几何距离。
    #物理意义：距离越近的像素对中心点影响越大，符合图像局部相关性原理，权重值等于几何距离的倒数
        m /= m.sum()    #然后对矩阵进行归一化（除以所有元素之和），目的：卷积操作后图像整体亮度不变。
        g_para[radius] = m
        return m        #存储计算结果到全局缓存，返回生成的权重矩阵

  • 三、zmIce

    1、ACE自适应对比度增强

    是一种用于提升图像视觉质量的局部图像处理技术，它特别擅长增强低对比度图像中的细节

    •局部自适应​：不同于全局拉伸或直方图均衡化，ACE能根据图像不同区域的特性进行自适应增强，效果通常更自然。

    •细节突出​：能有效增强低对比度图像中的细节信息，提高图像的视觉清晰度。

  • # 常规的ACE实现
    '''还有一些其他场景1. 手机摄影增强
    ○ 参数:ratio=4, radius=7, clip=30
    ○ 效果:提升暗部细节同时抑制高光过曝
    2.医学影像处理
    ○ 参数:ratio=1.8, radius=3, clip=15
    ○效果:增强微血管对比度而不放大噪声
    3. 工业检测
    ○ 参数:ratio=5.0, radius=2, clip=50
    ○效果:突出产品表面划痕缺陷'''
    def zmIce(I, ratio=4, radius=300,clip=1):  #函数的目标是实现一种自适应的图像对比度增强，
        para = getPara(radius)  #这里调用之前定义的getPara函数，根据给定的半径radius生成一个(2radius+1) x (2radius+1)的权重矩阵。
        height, width = I.shape
        zh = []
        zw = []     #创建两个列表zh和zw，分别用于行和列的索引扩展。
        n = 0
    '''
        while n < radius:
            zh.append(0)        #在zh列表的前面添加radius个0（即镜像了第0行radius次）
            zw.append(0)        #在zw列表的前面添加radius个0（即镜像了第0列radius次）
            n += 1
        for n in range(height):
            zh.append(n)        #然后，将原始图像的高度索引（0到height - 1）添加到zh中
        for n in range(width):
            zw.append(n)        #将原始图像的宽度索引（0到width - 1）添加到zw中
        n = 0
        while n < radius:
            zh.append(height - 1)       #最后，在zh列表的后面添加radius个height - 1（即镜像了最后一行radius次）
            zw.append(width - 1)        #在zw列表的后面添加radius个width - 1（即镜像了最后一列radius次）
            n += 1

        Z = I[np.ix_(zh, zw)]   #使用扩展后的行列索引创建新的扩展图像Z：尺寸为(height+2*radius, width+2*radius)实例见图一'''
        res = np.zeros(I.shape)
        for h in range(radius * 2 + 1):
            for w in range(radius * 2 + 1):
                if para[h][w] == 0:
                    continue                            '''为什么处理之后就能达到去雾的效果？利用大半经radius=300生成的Z当背景（若为雾图像则此时Z的亮度亮度主要由雾决定）
                     ，然后通过原始图片减去背景(雾的亮度）得到原始图片比雾亮/暗多少，ratio 增强多少倍效果，np.clip(..., -1, 1) 是防止调整过度,说明见图二'''
                res += (para[h][w] * np.clip((I - Z[h:h + height, w:w + width]) * ratio, -clip, clip))
        return res  #res的物理意义① 对比度增强量:正值：表示该像素需要变亮   负值：表示该像素需要变暗    绝对值大小：表示增强强度

    '''# 单通道ACE快速增强实现，代码逻辑见图三'''
    def zmIceFast(I, ratio, radius):        #输入参数：图像 I，增强系数 ratio，邻域半径 radius。
        height, width = I.shape[:2]
        if min(height, width) <= 2:
            return np.zeros(I.shape) + 0.5  #如果图像的最小边长小于等于2，直接返回一个0.5的常数矩阵（避免递归到太小图像）
        Rs = cv2.resize(I, (int((width + 1) / 2), int((height + 1) / 2)))   #下采样：将图像缩小到大约一半的大小
        Rf = zmIceFast(Rs, ratio, radius)   # 递归调用，对缩小后的图像递归调用快速ACE算法。
        Rf = cv2.resize(Rf, (width, height))
        Rs = cv2.resize(Rs, (width, height))    #将递归结果Rf和之前下采样的图像Rs都上采样到原始尺寸。
        return Rf + zmIce(I, ratio, radius) - zmIce(Rs, ratio, radius)

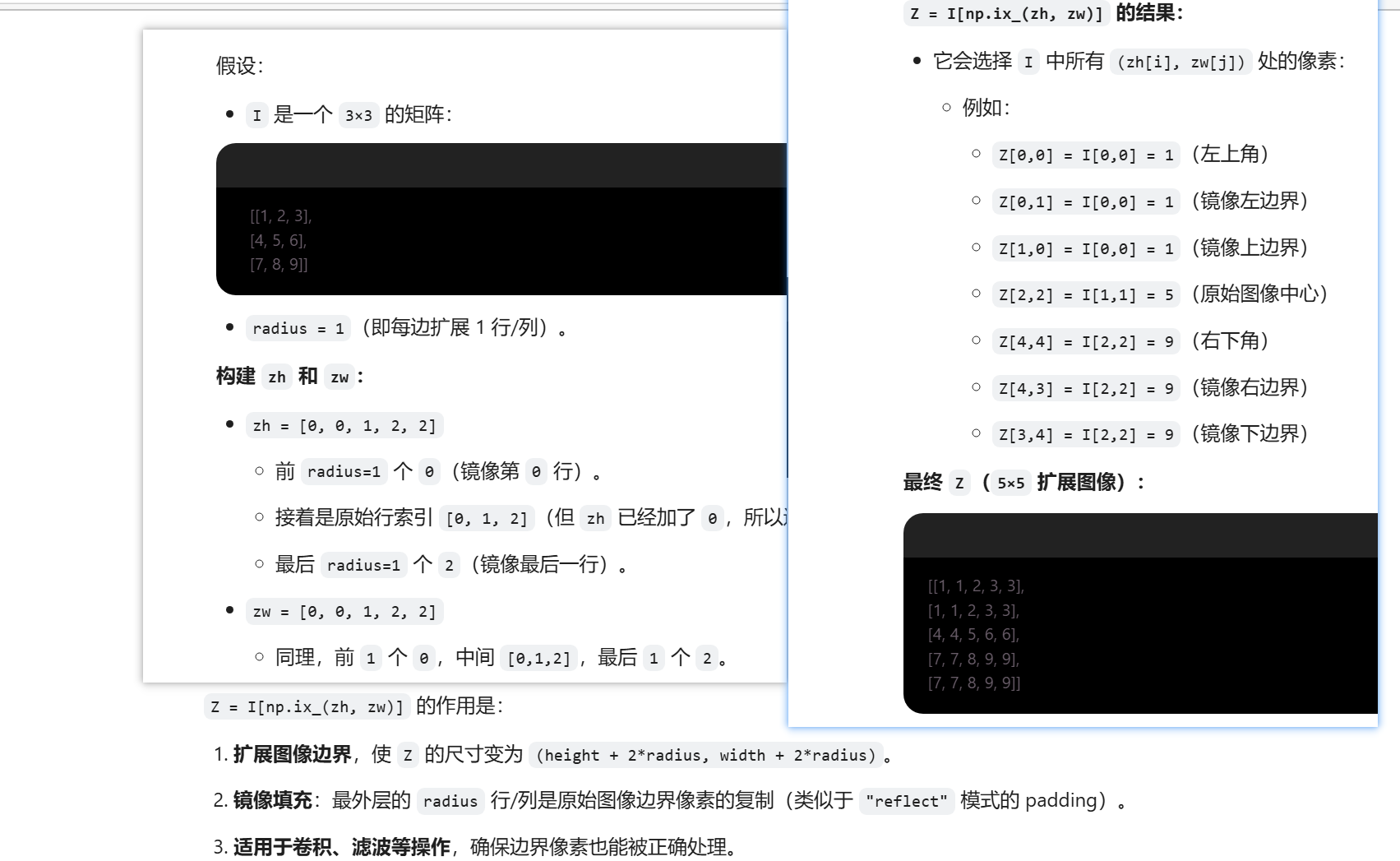

  •    图一

  •  tu

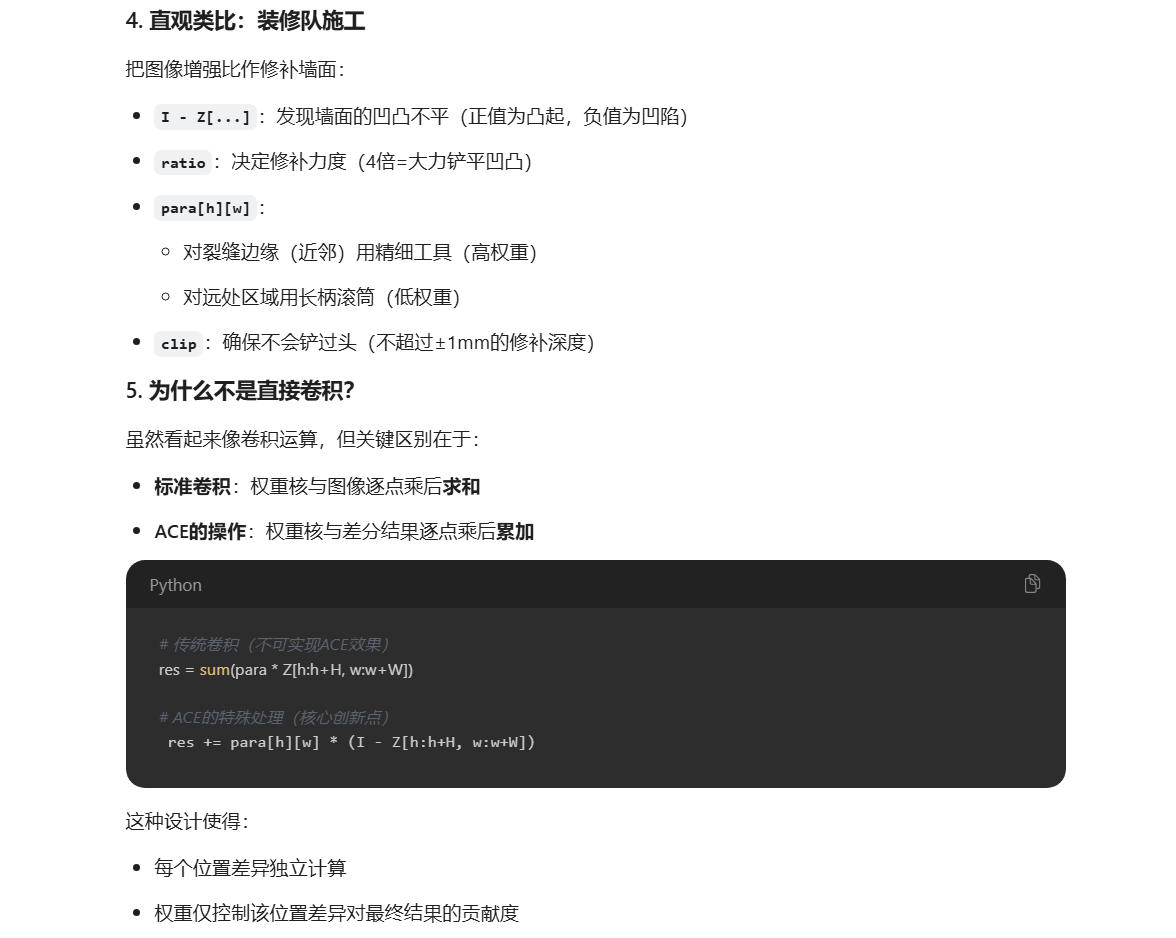

  • 图二

  •

  • 图三

  • ---------------------------------------------------------------------------------------------------------------------

  •  d = np.cumsum(ht[0]) / float(data.size)
    '''累积分布函数（CDF）其主要目的是将图像的像素值分布进行重新映射，以改善对比度或实现特定增强效果。
    数学原理： 新像素值=round((L−1)×CDF(原像素值))
    L 是灰度级数（如256），CDF是累积概率（范围0~1） 核心目的：直方图均衡化'''
    '''功能：计算直方图的累积分布函数（CDF），表示像素值的累积概率分布。
    步骤分解：
    np.cumsum(ht[0])：
    对直方图频数ht计算累积和。
    例如，若ht = [10, 20, 5]，则np.cumsum(ht) = [10, 30, 35]。
    / float(data.size)：
    将累积和除以图像总像素数（data.size），归一化为概率值（范围0~1）。
    例如，若总像素数为100，则d = [0.1, 0.3, 0.35]。d[i]表示灰度值 ≤ i 的像素在图像中的占比'''

    ---------------------------------------------------------------------------------------------------------------------

  • 完整的图像去雾代码

  •

  • import cv2
    import numpy as np
    import math

    # 线性拉伸处理
    # 去掉最大最小0.5%的像素值 线性拉伸至[0,1]
    def stretchImage(data, s=0.005, bins=2000):
        ht = np.histogram(data, bins)   #使用numpy的histogram函数计算输入图像数据的直方图。
                                        #返回值ht是一个元组，包含两个数组：
                                        #第一个数组是每个bin的频数（即有多少个像素落在该区间）
                                        #第二个数组是bin的边界（长度为bins+1）
        d = np.cumsum(ht[0]) / float(data.size) #计算直方图的累积分布函数（CDF）。
                                                #np.cumsum(ht[0])计算频数的累积和。
                                                #除以总像素数（data.size）得到累积概率分布，即每个bin的累积概率。
        lmin = 0
        lmax = bins - 1
        while lmin < bins:
            if d[lmin] >= s:
                break
            lmin += 1
        while lmax >= 0:
            if d[lmax] <= 1 - s:
                break
            lmax -= 1

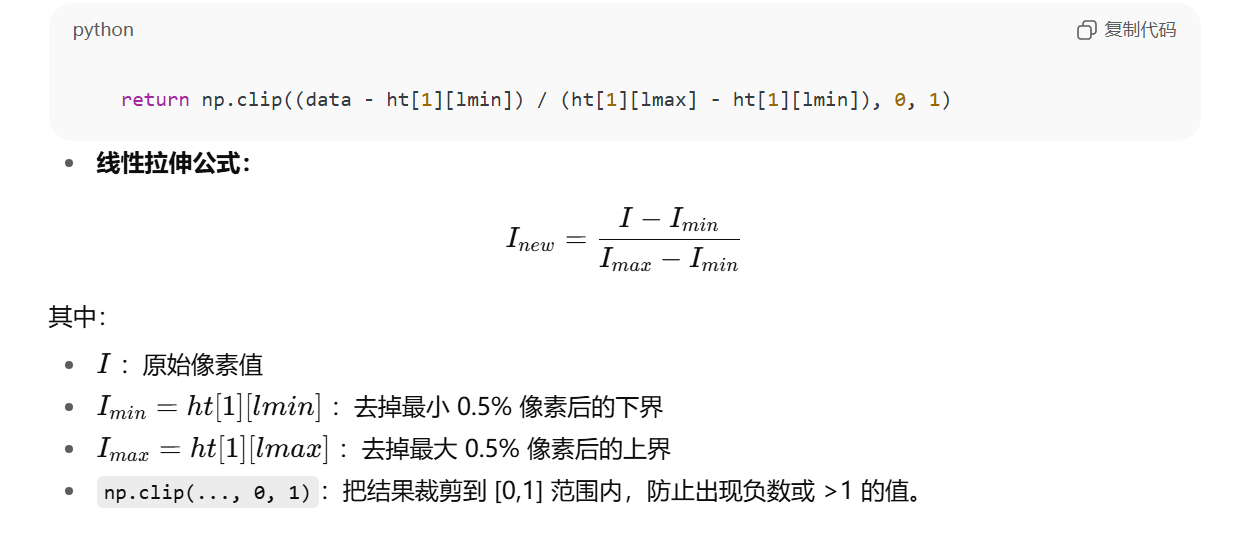

        return np.clip((data - ht[1][lmin]) / (ht[1][lmax] - ht[1][lmin]), 0, 1)
                #对图像数据进行线性拉伸变换：
                #将原图像数据减去找到的最小边界值（ht[1][lmin]，即第lmin个bin的左边界）
                #然后除以（最大边界值ht[1][lmax]减去最小边界值）的差，将像素值映射到[0,1]区间。
                #np.clip函数将超出[0,1]范围的值截断到0和1之间。
    # 根据半径计算权重参数矩阵
    g_para = {}#定义了一个全局字典 g_para用于缓存已经计算过的权重矩阵，避免重复计算。

    def getPara(radius=5):
        global g_para
        m = g_para.get(radius, None)
        if m is not None:       #如果该半径的矩阵已经计算过（在g_para中），则直接返回。
            return m
        size = radius * 2 + 1
        m = np.zeros((size, size))      #创建一个大小为 (2radius+1) x (2radius+1) 的矩阵m，并初始化为0。
        for h in range(-radius, radius + 1):#然后遍历这个矩阵的每一个位置（相对于中心点的偏移h和w），计算每个位置的权重值(计算时将矩阵的中心点位置当作（0，0）。
            for w in range(-radius, radius + 1):
                if h == 0 and w == 0:
                    continue
                m[radius + h, radius + w] = 1.0 / math.sqrt(h ** 2 + w ** 2)  #sqrt(h² + w²) 计算当前点 (h,w) 到中心点 (0,0) 的几何距离。
    #物理意义：距离越近的像素对中心点影响越大，符合图像局部相关性原理，权重值等于几何距离的倒数
        m /= m.sum()    #然后对矩阵进行归一化（除以所有元素之和），目的：卷积操作后图像整体亮度不变。
        g_para[radius] = m
        return m        #存储计算结果到全局缓存，返回生成的权重矩阵

    # 常规的ACE实现
    def zmIce(I, ratio=4, radius=300):  #函数的目标是实现一种自适应的图像对比度增强，
        para = getPara(radius)  #这里调用之前定义的getPara函数，根据给定的半径radius生成一个(2radius+1) x (2radius+1)的权重矩阵。
        height, width = I.shape
        zh = []
        zw = []     #创建两个列表zh和zw，分别用于行和列的索引扩展。
        n = 0
    '''
        while n < radius:
            zh.append(0)        #在zh列表的前面添加radius个0（即镜像了第0行radius次）
            zw.append(0)        #在zw列表的前面添加radius个0（即镜像了第0列radius次）
            n += 1
        for n in range(height):
            zh.append(n)        #然后，将原始图像的高度索引（0到height - 1）添加到zh中
        for n in range(width):
            zw.append(n)        #将原始图像的宽度索引（0到width - 1）添加到zw中
        n = 0
        while n < radius:
            zh.append(height - 1)       #最后，在zh列表的后面添加radius个height - 1（即镜像了最后一行radius次）
            zw.append(width - 1)        #在zw列表的后面添加radius个width - 1（即镜像了最后一列radius次）
            n += 1

        Z = I[np.ix_(zh, zw)]   #使用扩展后的行列索引创建新的扩展图像Z：尺寸为(height+2*radius, width+2*radius)实例见图一'''
        res = np.zeros(I.shape)
        for h in range(radius * 2 + 1):
            for w in range(radius * 2 + 1):
                if para[h][w] == 0:
                    continue                            '''为什么处理之后就能达到去雾的效果？利用大半经radius=300生成的Z当背景（若为雾图像则此时Z的亮度亮度主要由雾决定）
                     ，然后通过原始图片减去背景(雾的亮度）得到原始图片比雾亮/暗多少，ratio 增强多少倍效果，np.clip(..., -1, 1) 是防止调整过度,说明见图二图三'''
                res += (para[h][w] * np.clip((I - Z[h:h + height, w:w + width]) * ratio, -1, 1))
        return res  #res的物理意义① 对比度增强量:正值：表示该像素需要变亮   负值：表示该像素需要变暗    绝对值大小：表示增强强度

    '''# 单通道ACE快速增强实现，代码逻辑见图四'''
    def zmIceFast(I, ratio, radius):        #输入参数：图像 I，增强系数 ratio，邻域半径 radius。
        height, width = I.shape[:2]
        if min(height, width) <= 2:
            return np.zeros(I.shape) + 0.5  #如果图像的最小边长小于等于2，直接返回一个0.5的常数矩阵（避免递归到太小图像）
        Rs = cv2.resize(I, (int((width + 1) / 2), int((height + 1) / 2)))   #下采样：将图像缩小到大约一半的大小
        Rf = zmIceFast(Rs, ratio, radius)   # 递归调用，对缩小后的图像递归调用快速ACE算法。
        Rf = cv2.resize(Rf, (width, height))
        Rs = cv2.resize(Rs, (width, height))    #将递归结果Rf和之前下采样的图像Rs都上采样到原始尺寸。
        return Rf + zmIce(I, ratio, radius) - zmIce(Rs, ratio, radius)


    # rgb三通道分别增强 ratio是对比度增强因子 radius是卷积模板半径
    def zmIceColor(I, ratio=4, radius=3):
        res = np.zeros(I.shape)     # 初始形化一个与输入图像I状相同的全零数组res，用于存储增强后的图像。
        for k in range(3):
            res[:, :, k] = stretchImage(zmIceFast(I[:, :, k], ratio, radius))
        return res

    """
    整体流程：
    1、启动与输入：程序从 main 函数开始，读取一张名为 foggy.jpg 的输入图像。
    2、预处理：将图像数据从整数范围 [0, 255] 归一化到浮点数范围 [0, 1]。几乎所有图像处理算法（如CNN、Retinex、ACE）都会先将图像归一化到 [0,1] 或 [-1,1]：
    1)统一输入尺度：使算法参数（如 ratio=4、radius=3）在不同分辨率/亮度的图像上效果一致
    2)适配深度学习框架：若后续接入神经网络，归一化是必须的预处理步骤
    3)降低数值敏感：浮点数运算对硬件（CPU/GPU）更友好，不易因整数溢出导致崩溃
    3、分通道处理：将彩色图像拆分为R, G, B三个独立的通道。
    4、核心增强（对每个通道）：
        使用快速多尺度ACE算法 (zmIceFast) 对每个通道进行处理。该算法通过递归，高效地计算了每个像素与其非常大邻域内像素的相对关系，从而显著提升了局部对比度。
    5、后处理（对每个通道）：
        对增强后的通道数据进行线性拉伸 (stretchImage)，剔除极端值，使灰度分布更饱满，覆盖整个 [0, 1] 范围。拉伸后，图像会更清晰，暗部和亮部细节更容易分辨。
    类似于 直方图均衡化，但更加温和，只是做线性拉伸。
    6、合并通道：将处理好的R, G, B三个通道合并回一幅彩色图像。
    7、输出：将最终结果的数据范围从 [0, 1] 转换回 [0, 255]，并保存为 out.jpg 文件。
    """
    # 主函数
    if __name__ == '__main__':
        img = cv2.imread('foggy5.jpg')
        res = zmIceColor(img / 255.0) * 255
        cv2.imwrite('out7.jpg', res)
