六相永磁同步电机仿真 PMSW矢量控制 MATLAB，simulink

在电机控制领域，永磁同步电机（PMSM）因其高效、节能等优点被广泛应用。而六相永磁同步电机更是在一些对可靠性和功率密度要求较高的场合崭露头角。今天咱就唠唠如何基于MATLAB/Simulink来实现六相永磁同步电机的矢量控制仿真。

一、为啥是矢量控制

矢量控制的核心思想就是把交流电机的定子电流分解成产生磁场的励磁电流分量和产生转矩的转矩电流分量，并分别加以控制。这样就能像控制直流电机一样灵活地控制交流电机的转矩和转速。

二、MATLAB/Simulink搭建仿真模型

1. 电机模型搭建

在Simulink库中，我们可以找到永磁同步电机的模型模块。对于六相电机，相比于三相电机，其绕组结构和数学模型更为复杂。以三相永磁同步电机在dq坐标系下的电压方程为例（这里先以三相引出思路，便于对比理解六相的复杂性）：

% 三相永磁同步电机dq坐标系下电压方程
% v_d = R*i_d + L_d*di_d/dt - w_e*L_q*i_q
% v_q = R*i_q + L_q*di_q/dt + w_e*(L_d*i_d + ψ_f)
% 其中v_d, v_q为dq轴电压，i_d, i_q为dq轴电流，
% R为定子电阻，L_d, L_q为dq轴电感，w_e为电角速度，ψ_f为永磁体磁链

六相永磁同步电机需要考虑六个绕组的相互影响，其数学模型维度增加。我们需要依据六相电机的特定数学模型在Simulink中配置电机参数，如定子电阻、电感、永磁体磁链等。

1. 矢量控制模块搭建

矢量控制模块主要包含坐标变换（Clark变换、Park变换及其逆变换）和PI调节器。

% Clark变换（以三相为例，六相类似思路拓展）
% 从三相静止坐标系abc到两相静止坐标系αβ
function [alpha, beta] = clark_transform(a, b, c)
    alpha = a;
    beta = (1/sqrt(3)) * (2*b + c);
end

Clark变换将三相静止坐标系下的电流变换到两相静止坐标系，便于后续处理。Park变换则是将两相静止坐标系下的量变换到同步旋转的dq坐标系，以实现励磁电流和转矩电流的解耦控制。

在Simulink中搭建这些变换模块，然后连接到PI调节器。PI调节器用于根据给定值和反馈值的误差来调节输出，以达到期望的电流或转速。

% PI调节器示例代码
classdef PI_Controller
    properties
        Kp; % 比例系数
        Ki; % 积分系数
        integral; % 积分项
        prev_error; % 上一次的误差
    end
    methods
        function obj = PI_Controller(Kp, Ki)
            obj.Kp = Kp;
            obj.Ki = Ki;
            obj.integral = 0;
            obj.prev_error = 0;
        end
        function output = update(obj, setpoint, feedback)
            error = setpoint - feedback;
            obj.integral = obj.integral + error;
            p_term = obj.Kp * error;
            i_term = obj.Ki * obj.integral;
            output = p_term + i_term;
            obj.prev_error = error;
        end
    end
end

通过调整PI调节器的参数Kp和Ki，可以优化系统的动态和稳态性能。

1. 仿真运行与结果分析

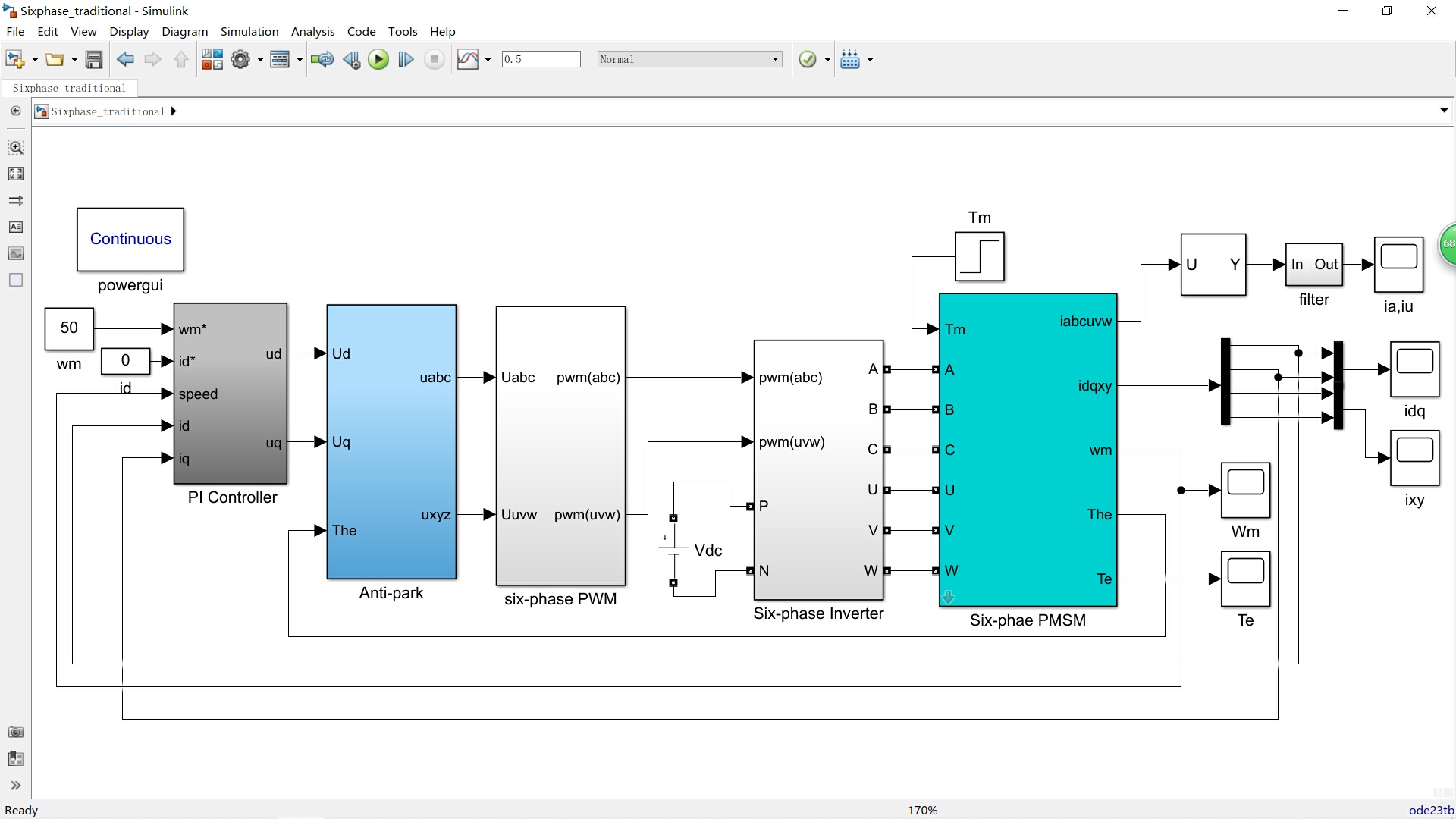

搭建好整个六相永磁同步电机矢量控制的Simulink模型后，设置好仿真参数，如仿真时间、步长等，就可以运行仿真啦。从结果中我们可以观察电机的转速、转矩、电流等波形。如果转速波形能快速平稳地跟踪给定转速，且转矩波动较小，那就说明咱们的矢量控制策略和模型搭建得还不错。要是结果不理想，就需要回过头去检查参数设置、模型连接以及PI参数是否合适。

通过在MATLAB/Simulink中进行六相永磁同步电机的矢量控制仿真，我们能更深入理解电机控制原理，同时也为实际应用提供了有效的理论验证和参数优化平台。希望各位在探索电机控制的道路上越走越远，玩出更多花样！
