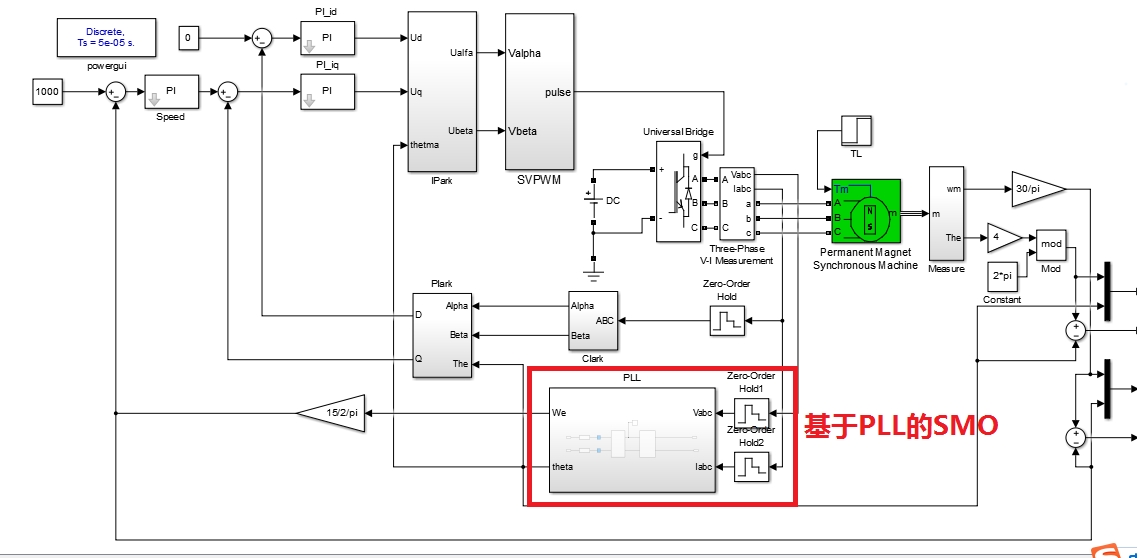

基于PLL的SMO滑模观测器算法，永磁同步电机无传感器矢量控制，跟基于反正切的SMO做对比，可以有效消除转速的抖动。

咱先看老方法怎么玩的。滑模观测器吐出反电动势ealpha和ebeta后，代码通常是这样的：

// 传统反正切法
float theta = atan2f(e_beta, e_alpha);
float speed = (theta - last_theta) / CONTROL_PERIOD;
last_theta = theta;

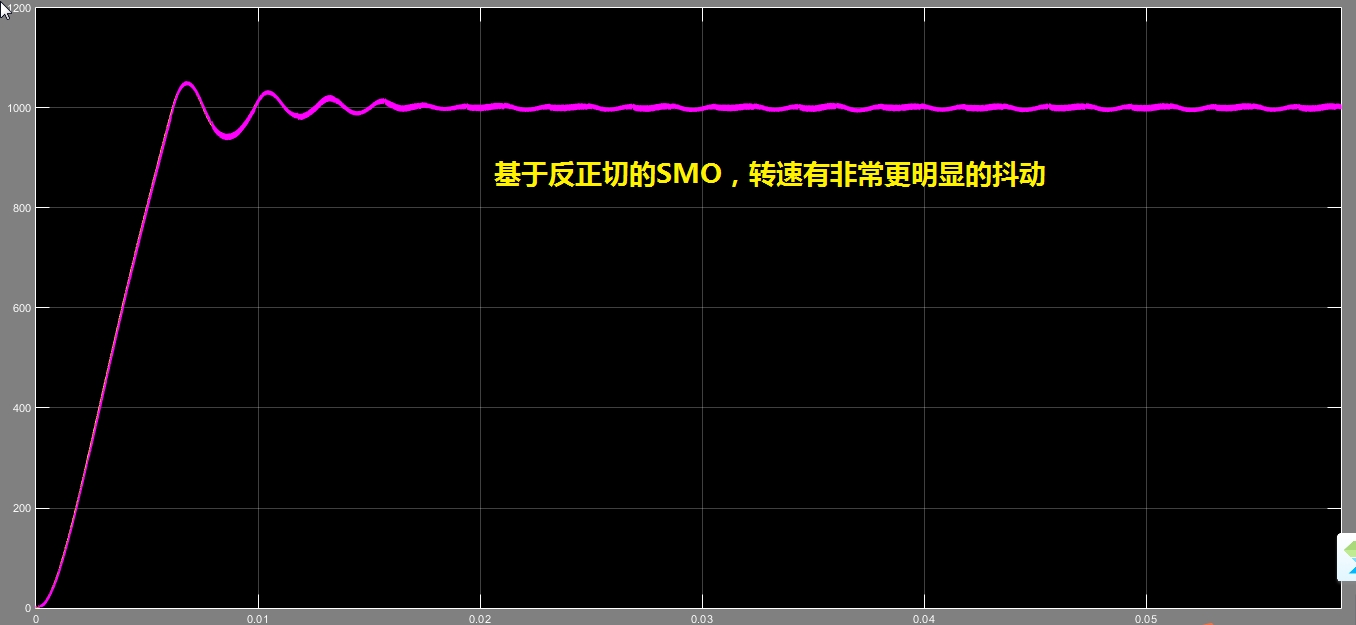

这代码看着清爽，但实测时转速波形全是毛刺。问题出在微分环节——电机稍有噪声，角度差分直接放大成转速抖动。后来工程师们尝试加低通滤波，结果转速响应又变得拖泥带水。

这时候PLL（锁相环）观测器开始冒头。核心思想是把角度跟踪当成相位同步问题，代码实现完全不同：

// PLL结构核心更新
float sin_theta = arm_sin_f32(pll.theta);
float cos_theta = arm_cos_f32(pll.theta);
float error = e_alpha * cos_theta - e_beta * sin_theta; // 相位检测器

pll.integral += error * PLL_KI * CONTROL_PERIOD;      // 积分环节
pll.theta += (error * PLL_KP + pll.integral) * CONTROL_PERIOD;
pll.speed = error * PLL_KP + pll.integral;             // 转速直接输出

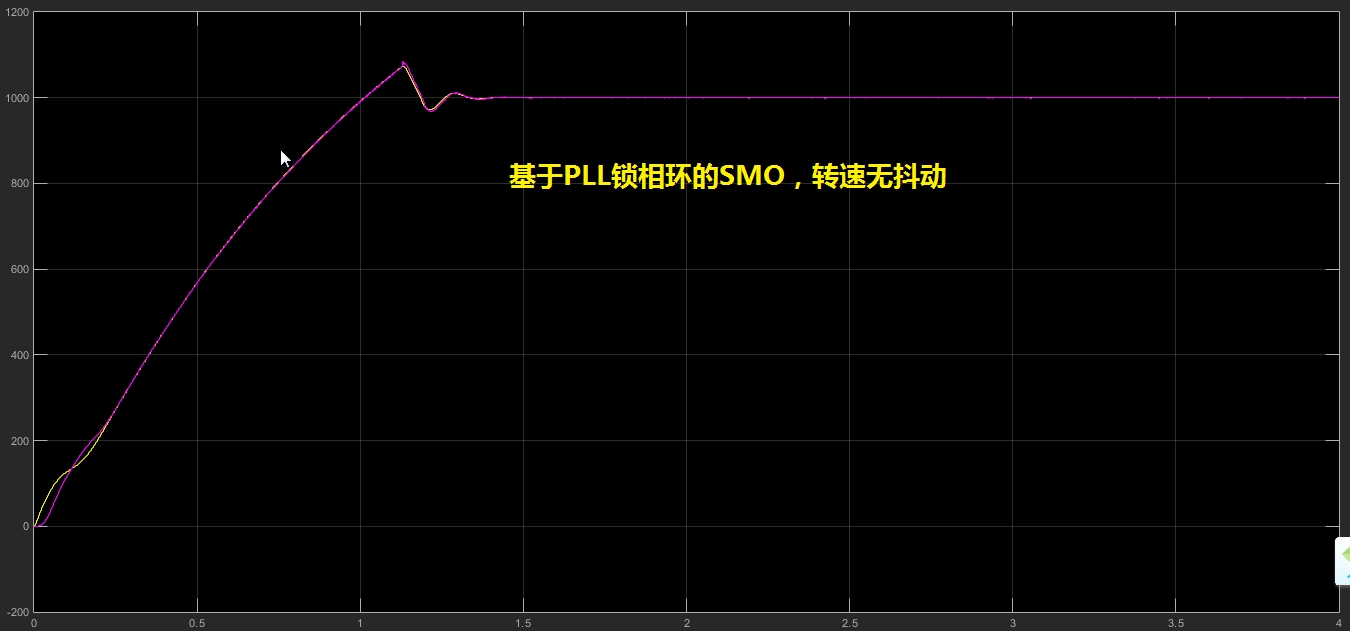

这里藏着三个玄机：相位检测器替代了反正切，积分环节充当天然滤波器，转速直接从PLL内部状态获取。对比测试时，同样的电机负载突变场景，传统方法转速波动能到±50rpm，PLL版本能压在±10rpm以内。

基于PLL的SMO滑模观测器算法，永磁同步电机无传感器矢量控制，跟基于反正切的SMO做对比，可以有效消除转速的抖动。

参数整定也有门道。KP决定跟踪速度，KI影响抗扰能力。调试时先给KI设零，慢慢增大KP直到系统开始震荡，然后退回80%值，最后补点KI来压制稳态误差。实测发现当KP=0.5、KI=20时，电机从零速拉到额定转速只要0.2秒，还几乎看不到超调。

不过PLL也不是万能药。遇到过有个项目电机参数不准，导致反电动势观测偏差大。这时候在相位检测器后面叠了个自适应补偿器：

// 自适应补偿
if(fabsf(pll.speed) > 100.0f) {
    float compensate = SOME_ADAPTIVE_FUNCTION(...);
    error += compensate;
}

改完后带载启动成功率从70%提到95%。这提醒我们，算法框架固定，但工程细节还得跟着具体电机特性走。后来团队用这套方案搞定了纺织机械的共直流母线多电机同步，算是验证了PLL观测器的实战能力。
