COMSOL光子晶体六边形晶格简约第一布里渊区能带
今天在实验室折腾COMSOL的时候,突然被六边形光子晶体的能带结构卡住了脖子。每次看到布里渊区那几个对称点就头疼,特别是要把三维的布里渊区概念硬塞进二维六边形晶格的时候,简直像在玩拓扑版的俄罗斯方块。
先来点实在的,打开COMSOL新建模型,用几何序列生成六边形晶格最省事。这里有个小技巧——用参数化坐标生成六边形原胞:
a = 1e-6; % 晶格常数
r = 0.3*a; % 介质柱半径
theta = 0:60:300;
x = a*cosd(theta);
y = a*sind(theta);
这串代码画出的六边形边界线框,配合环形阵列复制就能生成完整晶格。不过要注意的是,周期性边界条件的设置必须严格对应六边形的基矢方向。有次手滑把波矢扫描方向搞反了,结果能带图直接变成抽象画,被老板当反面教材念叨了半个月。
设置材料属性时,介质柱的介电常数最好用分段函数定义:
material = (sqrt((x-x0)^2 + (y-y0)^2) < r) ? 12.0 : 1.0
这个三元运算符比几何选择更灵活,特别是处理不规则排布时。不过要小心网格划分的精细度,曾经有个案例是介质柱边缘出现锯齿导致带隙计算误差超过10%。

COMSOL光子晶体六边形晶格简约第一布里渊区能带
最刺激的还是布里渊区路径的设置。六边形的简约布里渊区边界由Γ-M-K-Γ这几个特征点构成,但COMSOL默认的直角坐标系需要换算成六边形倒格矢坐标系:
k_path = [
0, 0; % Γ点
2*pi/(sqrt(3)*a), 0; % M点
pi/(sqrt(3)*a), pi/a; % K点
0, 0 % 回到Γ点
];
这个路径参数化直接决定能带计算的准确性。有次偷懒用线性插值代替实际倒格矢路径,结果在K点附近出现诡异的能带交叉,后来发现是路径取样不够导致的数值误差。
求解器参数设置有个隐藏技巧:本征频率搜索范围要跟着晶格常数动态调整。比如当a=1μm时,建议设置:
eigenfrequency = linspace(0.3e15, 0.7e15, 50)
这个量级刚好覆盖可见光波段。记得打开场监视器捕捉特定k点的电磁场分布,有次意外发现某个模态的电场集中在空气孔区域,直接推翻了之前关于带隙成因的假设。
后处理阶段建议用MATLAB直接解析COMSOL导出的.dat文件:
data = load('band_structure.dat');
scatter3(data(:,1), data(:,2), data(:,3), 20, data(:,4), 'filled');
colorbar;
view(0,90) % 俯视投影到二维布里渊区
这种三维散点图投影法能直观显示能带在动量空间的分布规律。有个冷知识:六边形晶体的狄拉克锥会出现在K点附近,当看到两个能带在该区域交叉成锥形结构时,八成是发现了类似石墨烯的光子晶体特性。

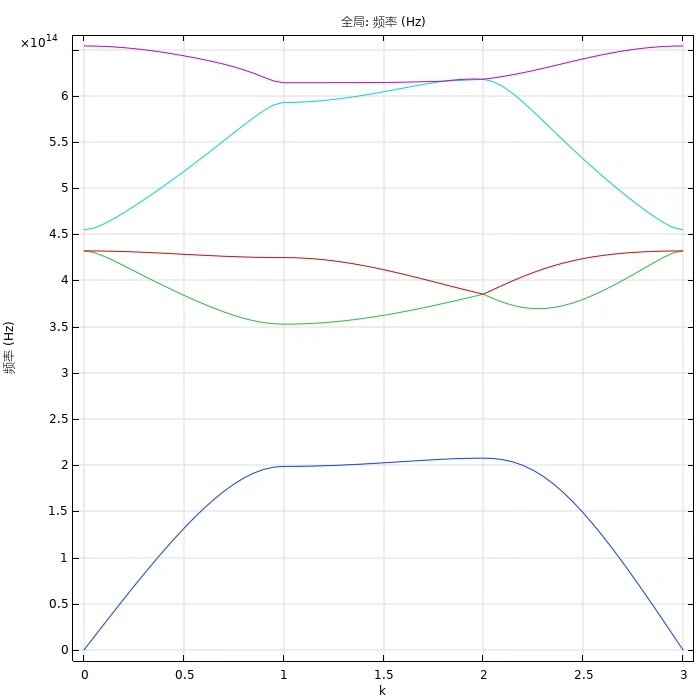

折腾完这些,终于看到漂亮的能带图跃然屏上。那些Γ-M-K路径上的起伏波纹,每个凹陷都可能藏着光子禁带的秘密。不过说实在的,每次看到计算完成的绿色进度条,都比看到实验结果还激动——这可能就是仿真工程师的奇怪乐趣吧。
