基于准PR观测器的永磁同步电机无感FOC 1.采用Q-PR(准比例谐振)观测器提取电机反电势，使用PLL从反电势中获得转子位置和速度信息。 2.提供算法对应的参考文献和仿真模型 仿真模型纯手工搭建，不是从网络上复制得到。 仿真模型仅供学习参考

在永磁同步电机（PMSM）的控制领域，无传感器磁场定向控制（FOC）技术一直备受关注。今天咱就来聊聊基于准PR观测器的永磁同步电机无感FOC，这种方法为电机控制带来了新的思路和解决方案。

一、Q - PR观测器提取电机反电势

在这个方案里，采用Q - PR（准比例谐振）观测器来提取电机反电势。为啥选它呢？因为Q - PR观测器在对特定频率信号的跟踪和抑制上有着出色的表现，而电机反电势恰恰是具有特定频率特性的信号。

咱来看段简单的代码示例（以Python为例，仅为示意逻辑）：

import numpy as np
import matplotlib.pyplot as plt

# 设定参数
omega = 2 * np.pi * 50  # 假设反电势频率50Hz
t = np.linspace(0, 0.1, 1000)
back_emf = np.sin(omega * t)  # 模拟电机反电势

# Q - PR观测器相关参数设定
kr = 0.5  # 比例增益
wc = 2 * np.pi * 10  # 截止频率

def qpr_observer(back_emf, kr, wc, dt):
    x1 = 0
    x2 = 0
    observed_back_emf = []
    for emf in back_emf:
        x1_dot = -wc * x1 + wc * emf
        x2_dot = -wc * x2 - kr * x1
        x1 = x1 + x1_dot * dt
        x2 = x2 + x2_dot * dt
        obs_emf = x2
        observed_back_emf.append(obs_emf)
    return observed_back_emf

dt = t[1] - t[0]
observed = qpr_observer(back_emf, kr, wc, dt)

plt.plot(t, back_emf, label='真实反电势')
plt.plot(t, observed, label='观测反电势')
plt.xlabel('时间 (s)')
plt.ylabel('反电势幅值')
plt.legend()
plt.show()

这段代码简单模拟了Q - PR观测器对电机反电势的观测过程。首先设定了模拟反电势的参数，然后定义了Q - PR观测器的主要参数和实现函数。在函数里，通过状态变量的更新来逐步观测反电势。最后将真实反电势和观测反电势绘制成图，可以直观看到观测效果。

二、PLL获取转子位置和速度信息

从Q - PR观测器提取出反电势后，接下来就轮到锁相环（PLL）登场啦。PLL能够从反电势中精准地获得转子位置和速度信息。PLL就像是一个聪明的追踪器，紧紧跟随反电势信号的变化，从中解析出我们需要的转子状态数据。

这里简单用Matlab代码示意下PLL的部分逻辑（仅为概念展示）：

fs = 1000; % 采样频率
t = 0:1/fs:1 - 1/fs;
omega0 = 2*pi*50; % 反电势频率
back_emf = sin(omega0*t);

% PLL参数
Kp = 0.1; % 比例系数
Ki = 0.01; % 积分系数
omega_est = 0; % 初始估计角速度
theta_est = 0; % 初始估计角度

for n = 1:length(t)
    e = back_emf(n) * sin(theta_est); % 误差信号
    omega_est = omega_est + Kp * e + Ki * cumsum(e)(n);
    theta_est = theta_est + omega_est * (1/fs);
end

这段Matlab代码模拟了PLL从反电势获取转子相关信息的过程。通过不断计算误差信号，调整估计的角速度和角度，从而实现对转子位置和速度的估计。

三、算法参考文献与仿真模型

关于这个算法，大家可以参考[具体参考文献名称]，这篇文献对基于准PR观测器的永磁同步电机无感FOC算法进行了深入的理论分析和实验验证，为我们的研究提供了坚实的理论基础。

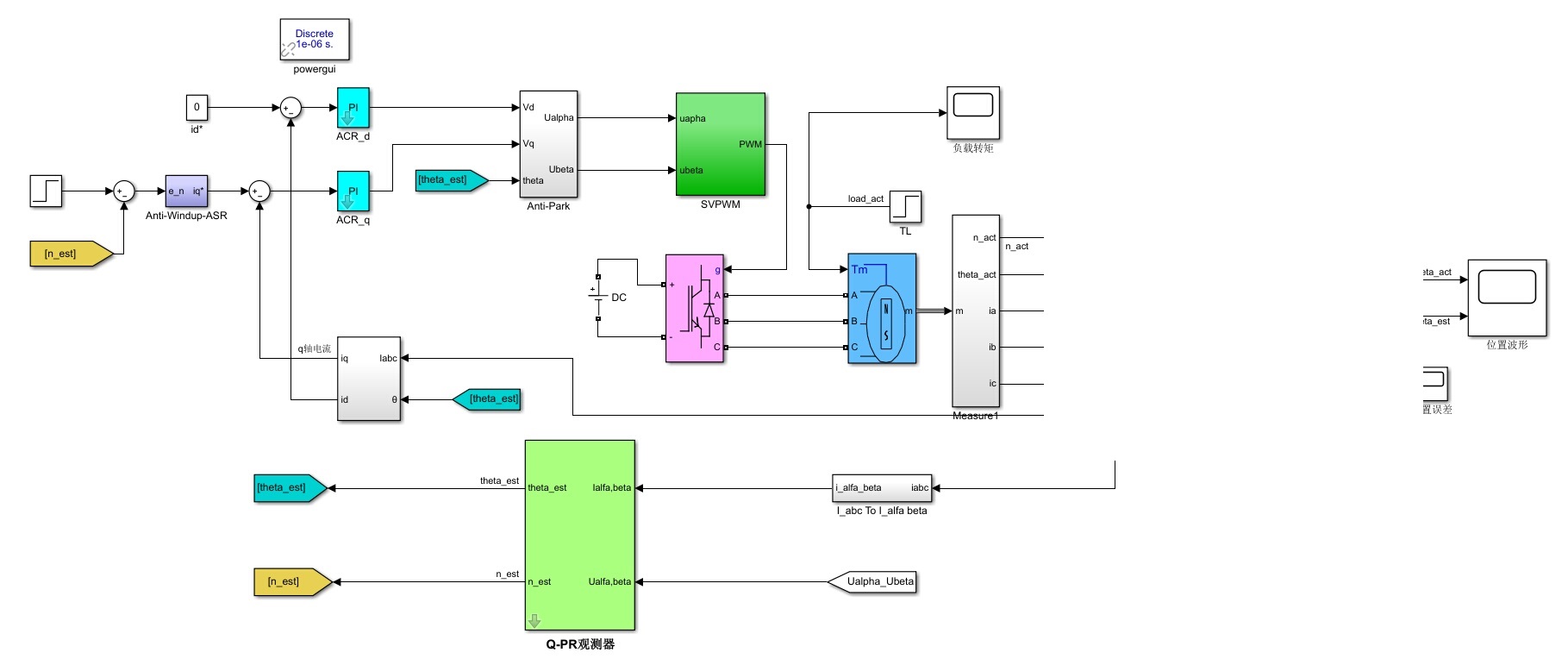

再说下仿真模型，这个仿真模型可是纯手工搭建的，绝非从网上复制而来哦。它主要是为了帮助大家更好地学习和理解整个算法流程和系统特性。比如在Simulink里搭建PMSM的模型，从电机本体模块、Q - PR观测器模块到PLL模块，一步步构建出完整的系统。在搭建过程中，仔细设置每个模块的参数，使其符合实际电机的特性和算法要求。这个仿真模型仅供学习参考，希望大家能通过它更深入地探索基于准PR观测器的永磁同步电机无感FOC技术。

通过以上对基于准PR观测器的永磁同步电机无感FOC的介绍，相信大家对这一技术有了更清晰的认识，感兴趣的小伙伴不妨自己动手实践下代码和仿真模型，深入挖掘其中的奥秘。
