       视觉惯性导航系统（Visual-Inertial Navigation System，VINS）通过融合视觉传感器（如相机）和惯性测量单元（Inertial Measurement Unit，IMU）的数据，在无外部定位信号（如GPS）的环境中实现高精度定位与姿态估计。传统VINS多依赖滤波算法（如EKF）或优化方法（如BA），但在动态环境或长时序场景下易积累误差。级联LSTM（Long Short-Term Memory）凭借对时序依赖的深度建模能力，为VINS提供了端到端的学习框架，能有效处理传感器噪声、时序关联及环境动态性。

1.级联LSTM的结构

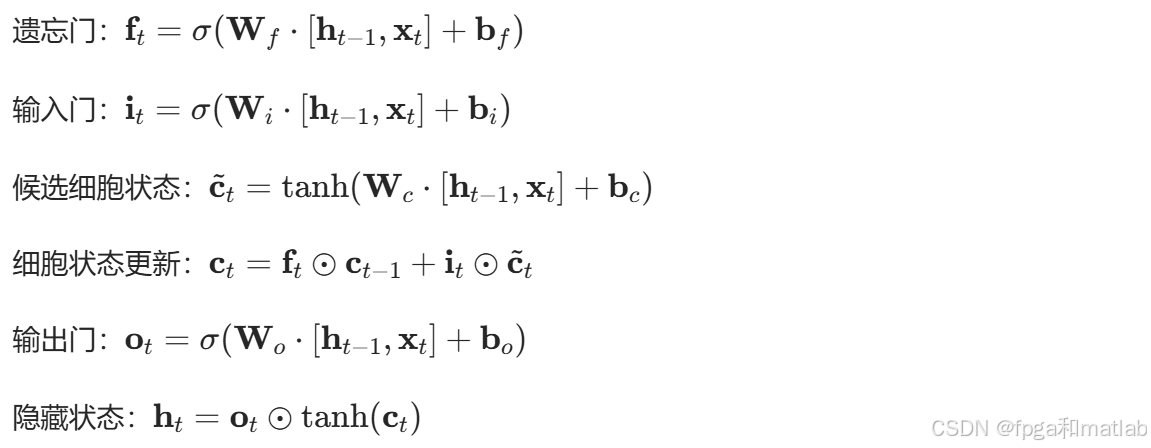

       LSTM单元：解决传统RNN的梯度消失问题，通过门控机制（输入门、遗忘门、输出门）选择性保留或遗忘时序信息，公式如下：

       其中，xt​为输入，ht​为输出，ct​为细胞状态，σ为 sigmoid 函数，⊙为逐元素乘法，W和b为可学习参数。

      级联LSTM结构：由多个LSTM层串联组成，前一层的输出作为后一层的输入，形成 “粗到细” 的特征提取流程：

第一层LSTM处理原始传感器数据（如IMU的加速度/角速度、图像的特征点坐标），提取局部时序特征（如短期运动趋势）；

中间层LSTM融合多层特征，建模中长时序依赖（如运动模式切换）；

最后一层LSTM输出导航结果（位置、速度、姿态），并通过反向传播优化所有层参数。

       相比单LSTM，级联结构能捕捉更复杂的时序模式；相比传统滤波，无需手动设计状态方程，端到端学习传感器噪声与运动模型的映射关系。

2.基于级联LSTM的视觉惯性导航实现过程

2.1 传感器时间同步

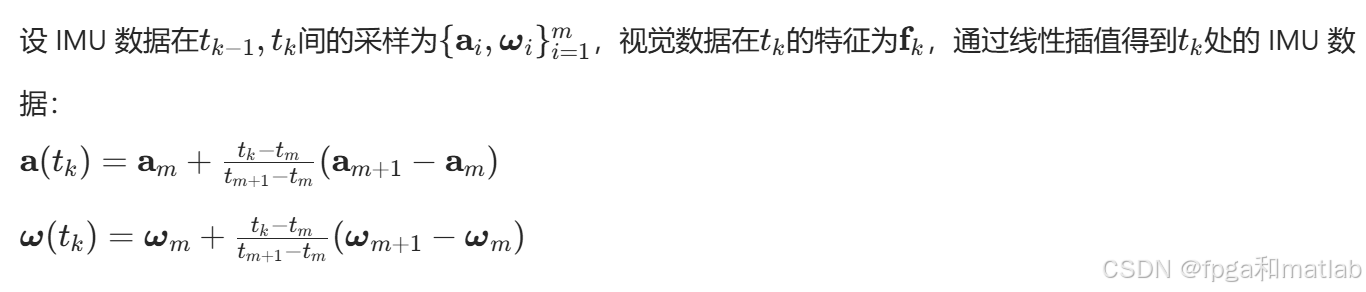

视觉与IMU采样时间不同步，需通过插值对齐到统一时间戳tk​：

2.2 数据归一化

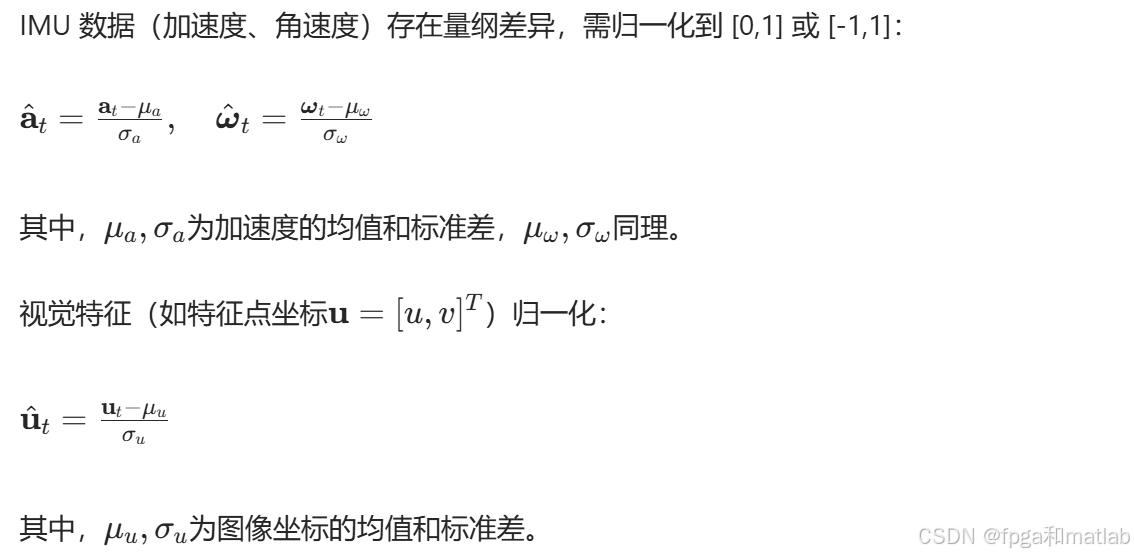

2.3 状态表示与导航模型

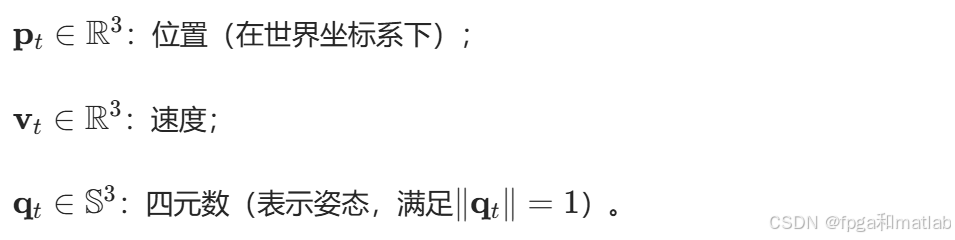

系统输出的导航状态为St​=[pt​,vt​,qt​]，其中：

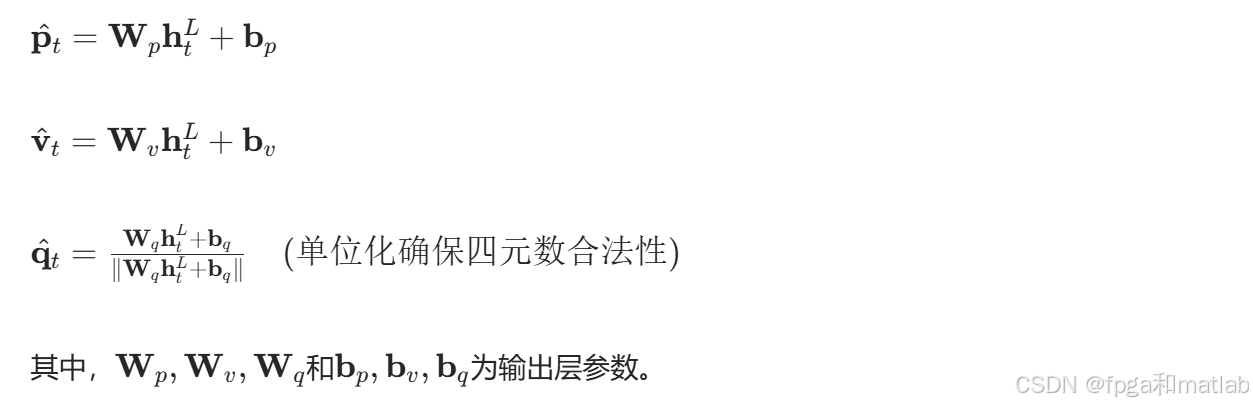

级联LSTM的最后一层输出htL​（L为总层数）需映射到导航状态：

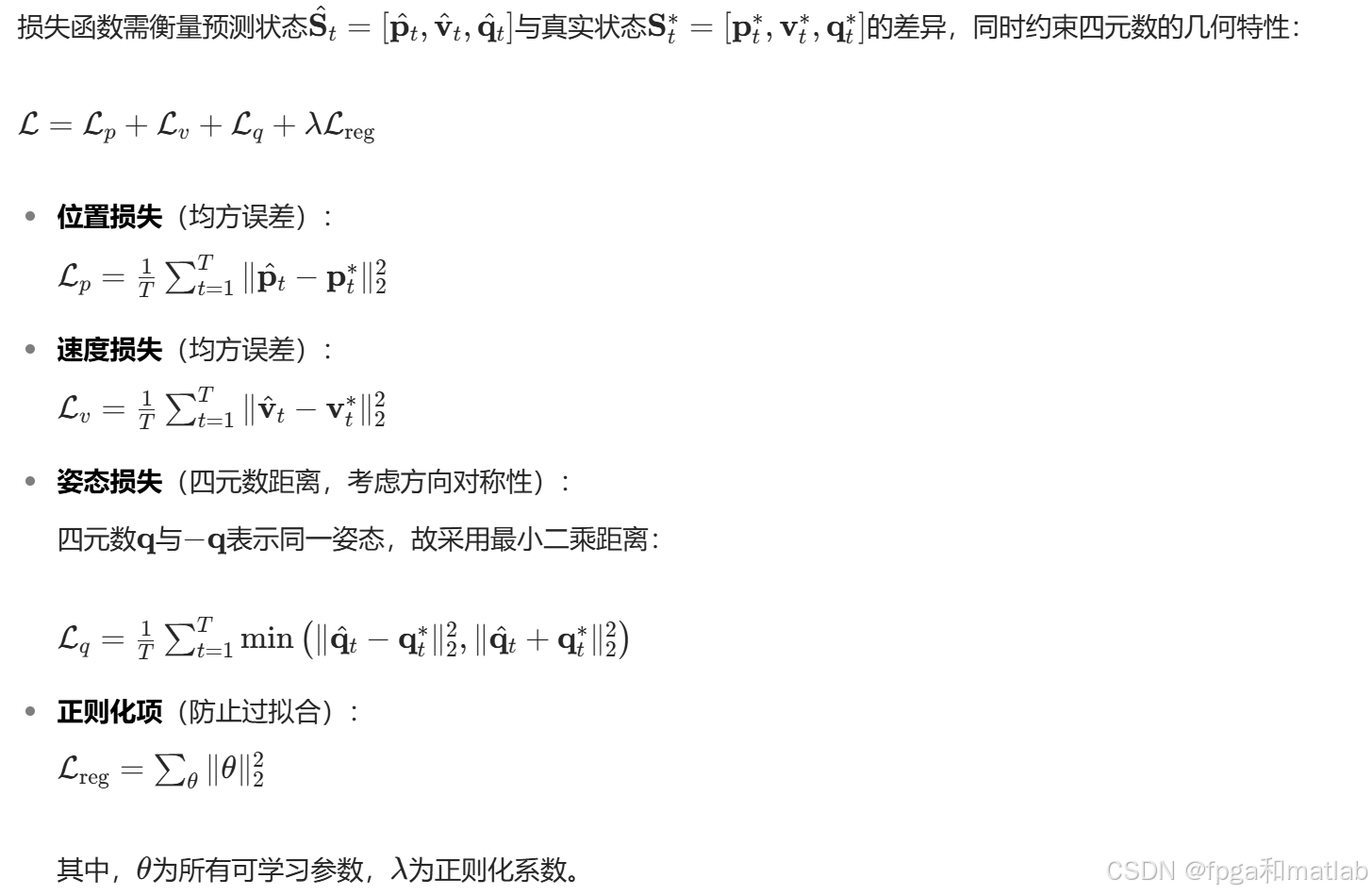

2.4 损失函数设计

步骤	核心公式	物理意义
LSTM 单元更新	ct​=ft​⊙ct−1​+it​⊙c~t​	细胞状态通过遗忘门和输入门动态更新，保留关键时序信息
输入序列构建	Xt​=[a^t−N+1​,...,u^t​]	将多传感器时序数据整合成上下文特征，捕捉运动连续性
姿态预测	q^​t​=∥⋅∥Wq​htL​+bq​​	确保输出姿态满足四元数的单位长度约束，符合三维旋转几何特性
损失函数	L=Lp​+Lv​+Lq​+λLreg​	综合衡量位置、速度、姿态的预测误差，同时约束参数规模

3.级联LSTM相比传统方法的优势

时序建模能力更强：级联结构可捕捉从毫秒级（IMU采样）到秒级（视觉帧）的多尺度时序依赖，而EKF仅依赖当前与上一帧的状态；

端到端学习：无需手动设计IMU误差模型（如随机游走）或视觉特征匹配规则，模型自动学习传感器与导航状态的映射；

鲁棒性更高：通过数据增强和深层特征提取，对光照变化、运动模糊等干扰的容忍度优于传统方法；

扩展性好：可轻松融入其他传感器（如激光雷达），只需扩展输入维度，无需重构模型框架。

       基于级联LSTM的视觉惯性导航通过多层LSTM对传感器时序数据的深度建模，实现了端到端的定位与姿态估计。其核心在于利用级联结构捕捉多尺度时序依赖，通过精心设计的损失函数约束导航状态的物理合理性，并通过数据增强与优化策略提升鲁棒性。相比传统方法，该框架在动态环境和长时序场景下表现更优，为无GPS导航提供了新的解决方案。
