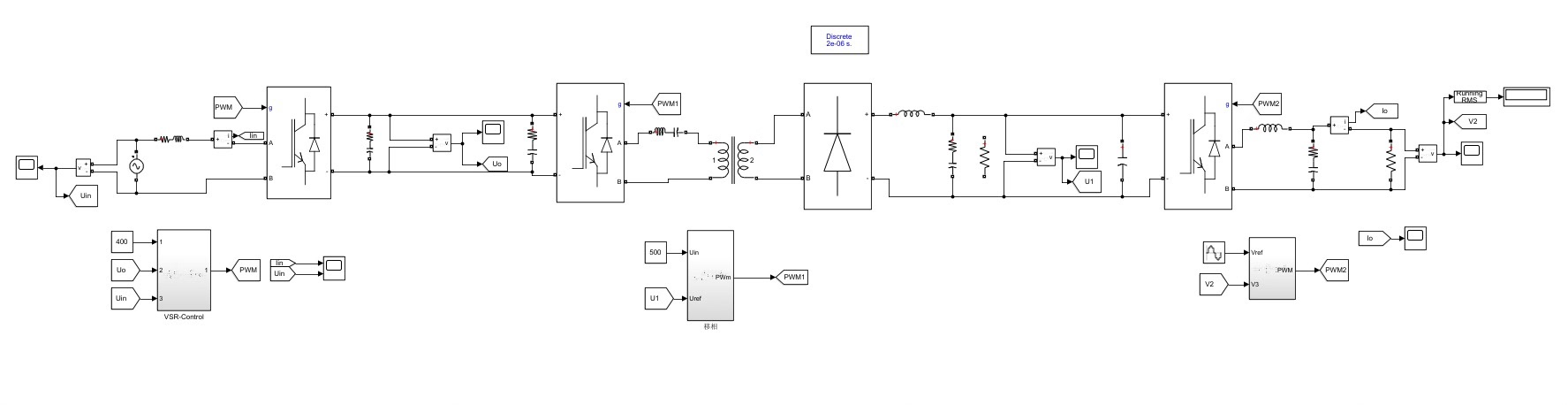

单相PET电力电子变压器 输入级单相pwm整流器双闭环控制 输出400V 中间级移相全桥 输出500V 输出级单相逆变器 220交流电 开关频率10k

在电力电子领域，单相PET电力电子变压器以其独特的架构和高效的性能备受关注。今天咱就来深入剖析一下这个有趣的家伙。

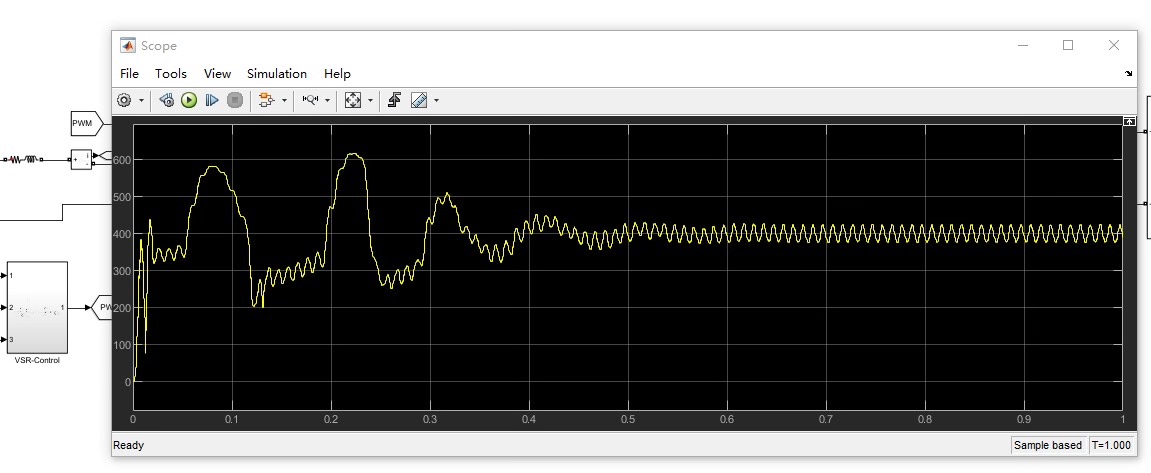

输入级：单相PWM整流器双闭环控制

输入级采用的是单相PWM整流器双闭环控制，目标是输出400V。双闭环控制包含电流环和电压环，这种设计能让整流器在不同工况下都稳定输出，且功率因数接近1。

先看看简单的代码示例（这里以Python为例来模拟逻辑，实际硬件开发语言不同哦）：

# 模拟电压环参数
Kp_v = 0.5
Ki_v = 0.1

# 模拟电流环参数
Kp_i = 0.3
Ki_i = 0.05

def voltage_loop(voltage_ref, voltage_measured):
    error_v = voltage_ref - voltage_measured
    integral_v = integral_v + error_v
    output_v = Kp_v * error_v + Ki_v * integral_v
    return output_v

def current_loop(current_ref, current_measured):
    error_i = current_ref - current_measured
    integral_i = integral_i + error_i
    output_i = Kp_i * error_i + Ki_i * integral_i
    return output_i

在这个代码里，voltageloop函数模拟了电压环，voltageref是期望的400V电压，voltagemeasured是实际测量的电压，通过比例积分控制计算出电压环的输出。currentloop同理，对电流进行闭环控制。这俩环相互配合，让整流器能稳定输出400V直流电。

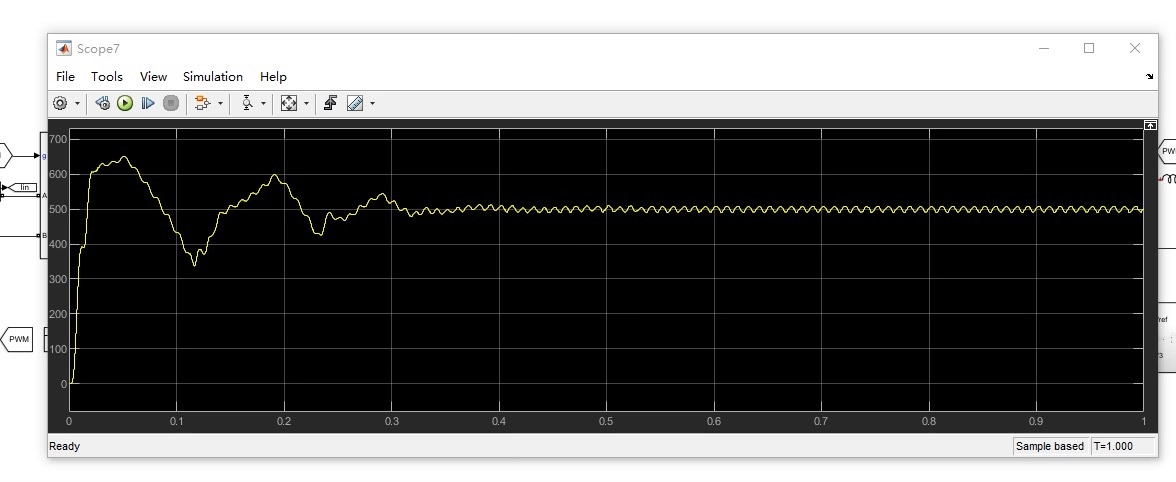

中间级：移相全桥

中间级移相全桥的作用是进一步提升电压至500V。移相全桥电路能有效降低开关损耗，提高变换效率。

单相PET电力电子变压器 输入级单相pwm整流器双闭环控制 输出400V 中间级移相全桥 输出500V 输出级单相逆变器 220交流电 开关频率10k

以经典的移相全桥电路为例，代码模拟（依然Python模拟逻辑）：

# 移相全桥开关频率10k
f_sw = 10000
T_sw = 1 / f_sw

# 移相角控制参数
phase_shift = 0.2

def calculate_duty_cycle(phase_shift):
    duty_cycle = 0.5 + phase_shift / 2
    return duty_cycle

duty_cycle = calculate_duty_cycle(phase_shift)

在这个代码片段里，fsw定义了开关频率为10kHz，phaseshift代表移相角，通过calculatedutycycle函数计算出相应的占空比，以此来控制移相全桥的功率开关，实现从400V到500V的电压提升。

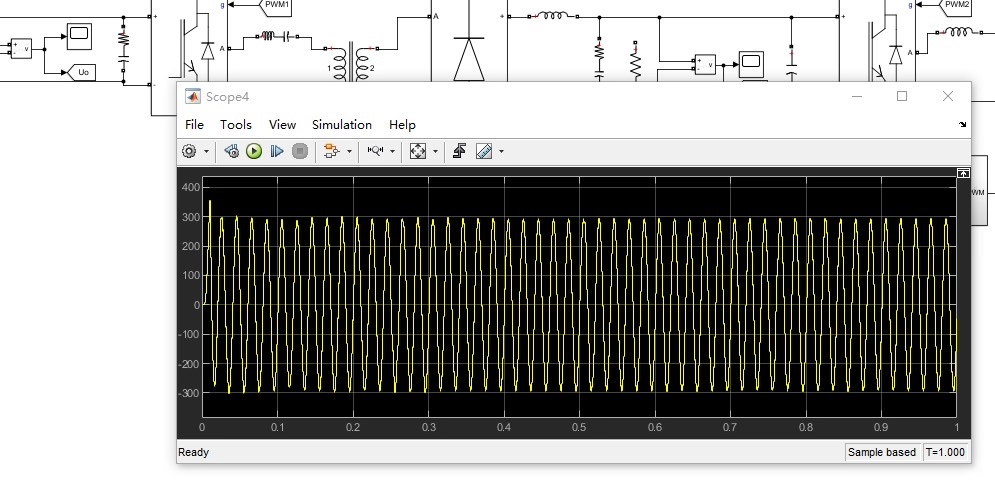

输出级：单相逆变器输出220V交流电

最后来到输出级，单相逆变器要把500V直流电逆变成220V交流电。这一步需要精确控制逆变器的开关，生成正弦交流电。

模拟代码如下：

import numpy as np
import matplotlib.pyplot as plt

# 采样频率
fs = 100000
t = np.linspace(0, 0.02, int(fs * 0.02))
amplitude = 220 * np.sqrt(2)
sin_wave = amplitude * np.sin(2 * np.pi * 50 * t)

plt.plot(t, sin_wave)
plt.xlabel('Time (s)')
plt.ylabel('Voltage (V)')
plt.title('220V AC Output')
plt.grid(True)
plt.show()

这段代码用Python的numpy和matplotlib库生成了一个220V有效值（峰值为220 * np.sqrt(2)）、50Hz的正弦交流电波形，并通过matplotlib展示出来。实际逆变器中，会根据类似的原理，通过控制开关管，将直流电转换为交流电。

单相PET电力电子变压器通过这三级精妙的配合，实现了从输入到输出的高效电力转换，在众多电力应用场景中发挥着重要作用。无论是工业生产还是日常生活用电，背后都可能有它默默工作的身影呢。
