FAD-3160是一款将6路模拟量输入信号（AI）连接到Modbus TCP或者EtherNet/IP网络的模块，每个模拟量输入通道支持电压型和电流型输入，且每路通道均有隔离。它作为EtherNet/IP从站，能够与包括罗克韦尔（AB）、欧姆龙、施耐德、三菱、汇川等在内的主流PLC、DCS系统无缝对接。而作为Modbus TCP从站，可以与Modbus TCP主站PLC以及组态软件等进行数据交互。

参数：

1、多通道：多达6个相互独立的通道，每通道均可配置为电流输入或电压输入；

2、强隔离：模拟输入共3组隔离，每组2通道；

3、精度高：0-20mA和4-20mA电流信号精度为1‰，0-5V和0-10V电压信号精度为5‰，具有工频干扰抑制；

4、支持双自适应以太网口，支持菊花链式连接，内置以太网交换机功能；

5、Modbus TCP端支持多达8个TCP连接，支持模拟量通道诊断功能；

6、支持DLR冗余：EtherNet/IP端支持Non-DLR，无缝融入DLR环网；

特性：

1、信号输入：

1. 通道：支持6个通道，且通道间相互独立；
2. 输入范围：0-20mA，4-20mA，0-5V，0-10V；
3. 最大输入信号：电流输入：60mA，电压输入：200VDC；
4. 输入阻抗：电流输入：250Ω±1‰，电压输入：大于1MΩ；
5. 输入频率抑制：50Hz、60Hz；
6. 隔离等级：1000VDC（测试时间 1 分钟，漏电流小于 1mA）；
7. 精度：≤1‰（电流满量程），≤5‰（电压满量程）；
8. 分辨率：≤0.5‰（满量程）；
9. A/D转换：16位；
10. 刷新周期：50ms；

2、Modbus TCP从站：

1. MODBUS TCP规范：Modbus TCP从站；
2. 以太网：10/100M自适应；
3. 地址：IP地址可设，忽略单元标识符；
4. TCP最大连接数：8个；
5. 通道级的诊断：支持；
6. 隔离等级：1500V/AC；

3、EtherNet/IP从站:

1. 支持 ODVA 标准 EtherNet/IP 从站通信协议
2. 地址：IP地址可设
3. EtherNet/IP支持8/16/24字节的输入和输出模式
4. EtherNet/IP的最小数据通信周期可达5ms
5. 支持Non-dlr功能

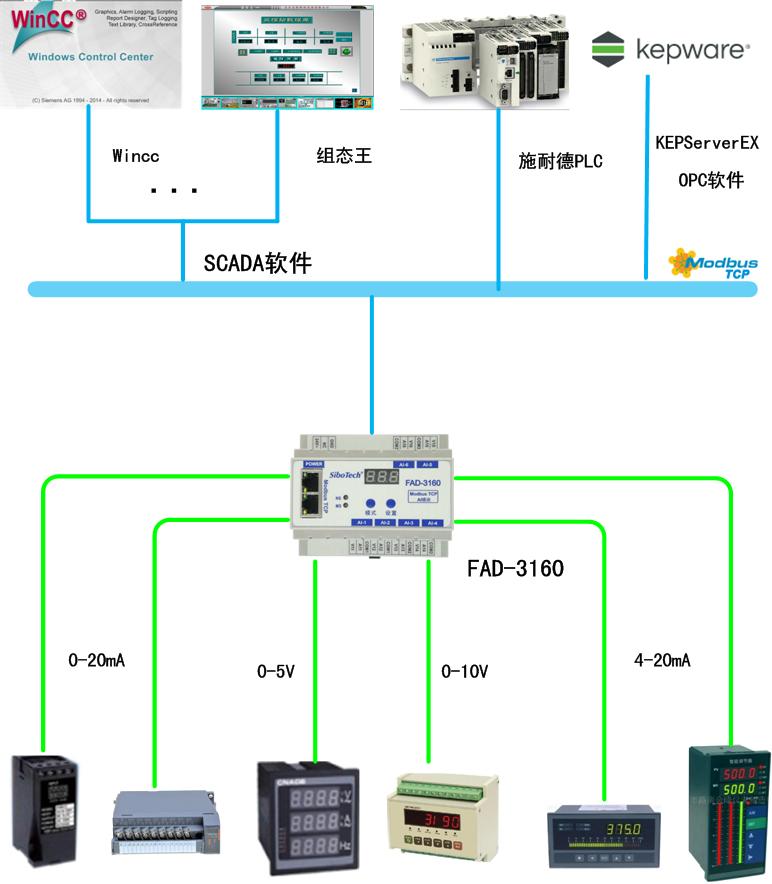

典型应用1：Modbus TCP主站通过FAD-3160采集模拟量信号

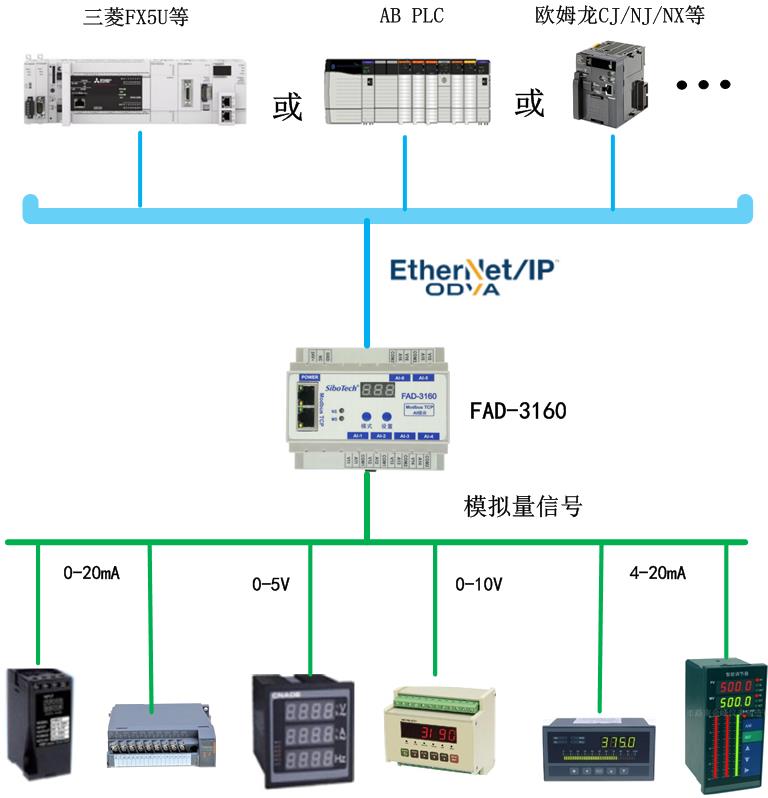

典型应用2：EtherNet/IP主站通过FAD-3160采集模拟量信号
