kube-proxy的三种工作模式详解

2501_92077793

1074人浏览 · 2025-12-26 12:34:42

2501_92077793 · 2025-12-26 12:34:42 发布

kube-proxy 的 userspace 模式

userspace 是 kube-proxy 最早的工作模式（K8s v1.2 之前的默认模式），核心特点是：所有 Service 的请求转发逻辑，都在 kube-proxy 进程的“用户空间”完成，而非内核空间。简单说，kube-proxy 不只是“规则配置器”，更是“请求转发器”——所有访问 Service 的请求，都要经过它的手。

一、核心原理（先搞懂两个关键概念）

在讲流程前，先明确两个基础概念，避免理解混乱：

用户空间 vs 内核空间：
- 内核空间：操作系统内核运行的区域，处理网络、硬件、进程调度等核心操作，速度极快；
- 用户空间：普通进程（如 kube-proxy、nginx）运行的区域，要访问硬件/网络必须通过内核，有额外开销。
Service 的 ClusterIP：userspace 模式下，kube-proxy 会为每个 Service 绑定一个 ClusterIP，并且在节点上监听这个 ClusterIP + Port。

二、完整工作流程（可视化+通俗解释）

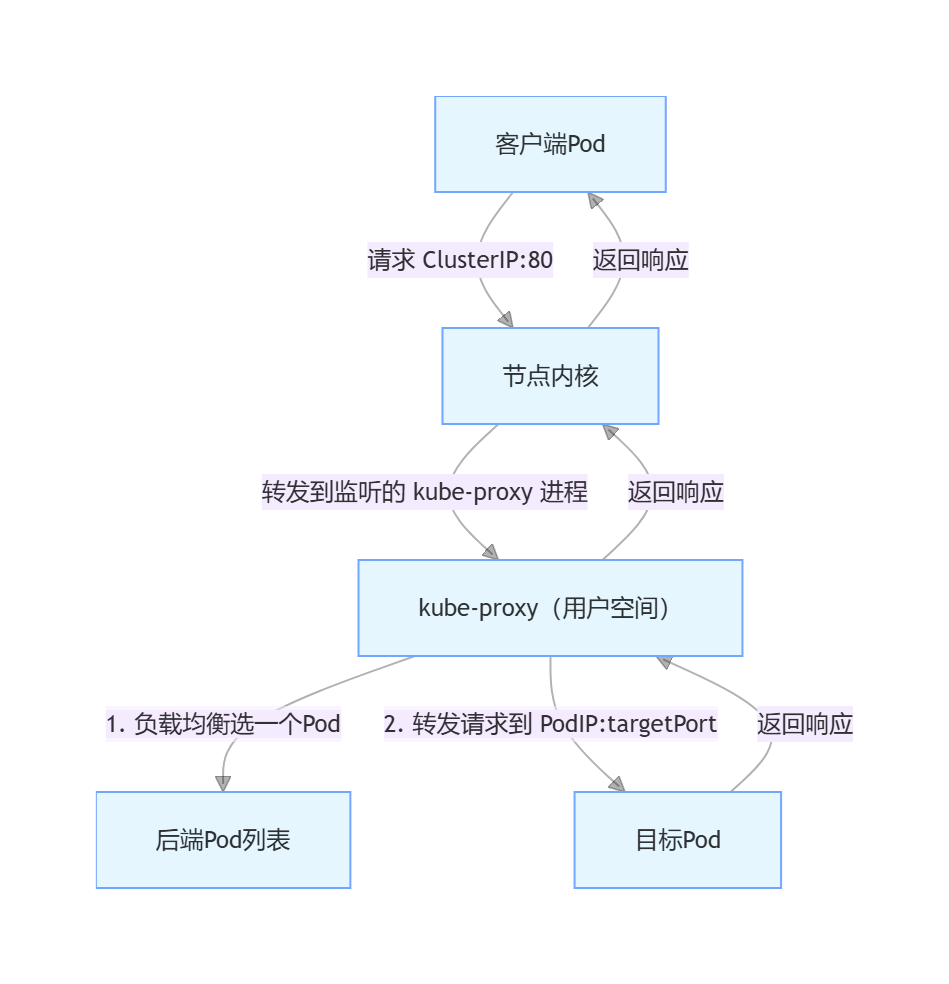

我们以“集群内 Pod 访问 Service（ClusterIP:80）”为例，拆解每一步：

在这里插入图片描述

逐步拆解（通俗版）

请求发起：集群内一个 Pod 想访问 Service，发起请求 10.96.0.1:80（Service 的 ClusterIP + Port）；
内核转发：请求先到节点内核，内核发现这个 ClusterIP:80 被 kube-proxy 进程监听，于是把请求转发到用户空间的 kube-proxy 进程；
kube-proxy 选 Pod：kube-proxy 进程维护了一份“Service → 后端 Pod”的映射表（通过监听 K8s API Server 获取 Pod 变化），它会用随机策略选一个健康的 Pod；
转发请求：kube-proxy 把请求从用户空间再送回内核空间，转发到选中的 PodIP + targetPort；
响应返回：Pod 处理完请求后，把响应按原路返回（Pod → 内核 → kube-proxy → 内核 → 客户端 Pod）。

关键补充：端口监听细节

userspace 模式下，kube-proxy 会做两件关键的监听操作：

监听 Service 的 ClusterIP:Port：比如 Service 的 ClusterIP 是 10.96.0.1、Port 是 80，kube-proxy 就会在节点上监听 10.96.0.1:80；
监听本地回环端口（可选）：为了兼容，有时会监听 127.0.0.1:随机端口，再映射到 ClusterIP。

三、优缺点（为什么现在几乎不用）

✅ 优点（仅2个，且都是“历史优势”）

兼容性极致：支持所有 Linux 内核版本，无需任何内核模块（iptables/ipvs 都需要内核支持）；
逻辑简单易理解：转发流程是“线性的”，排查问题时直接看 kube-proxy 日志就能定位（比如哪个 Pod 被选中、转发是否失败）。

❌ 缺点（核心问题，也是被淘汰的原因）

性能极差：请求要“内核→用户空间→内核”来回切换，额外开销大，QPS（每秒请求数）远低于 iptables/ipvs 模式；
单点故障：kube-proxy 进程是转发的核心，一旦进程挂掉，该节点上的 Service 就无法访问（iptables/ipvs 模式下，规则已在核内，kube-proxy 挂了不影响）；
负载均衡策略单一：只有“随机”一种策略，无法实现轮询、加权、最少连接等灵活策略；
端口占用：kube-proxy 需要为每个 Service 监听一个端口，节点端口资源容易耗尽；
延迟高：用户空间和内核空间的上下文切换，会增加请求的响应延迟。

五、适用场景（几乎无实用场景）

仅用于极老旧的 Linux 内核（不支持 iptables/ipvs 模块）；
仅用于学习/测试，理解 kube-proxy 的原始设计逻辑；
生产环境绝对不推荐使用，哪怕是小集群，也优先用 iptables 模式。

总结

userspace 模式的核心是kube-proxy 进程在用户空间完成所有请求转发，是最早期的实现方式；
最大问题是性能差、有单点故障、策略单一，现在已被 iptables/ipvs 完全取代；
理解它的价值在于：对比后能更清楚 iptables/ipvs 模式的优势，以及 K8s 网络组件的演进逻辑。

核心记住：userspace 是“过去式”，只需了解原理，无需在生产环境使用。

kube-proxy 的 iptables 模式

从 v1.2 开始的默认模式（直到 ipvs 模式出现后仍作为基础默认），核心特点是：kube-proxy 不再直接转发请求，而是作为“规则写手”，在节点内核中配置 iptables 规则，由内核直接完成 Service 请求的转发和负载均衡。简单说，kube-proxy 只“写规则”，不“处理请求”——所有转发都在内核空间完成，性能和可靠性大幅提升。

一、核心原理（先搞懂两个关键）

iptables 是什么：Linux 内核的包过滤/转发工具，规则基于“链（Chain）”和“表（Table）”组织，运行在内核空间，处理网络请求的速度极快；
kube-proxy 的角色：监听 K8s API Server，实时同步 Service 和 Pod 的变化（比如 Pod 新增/删除、Service 端口变更），并动态更新节点上的 iptables 规则，确保规则始终和集群状态一致。

二、完整工作流程（流程图+逐步拆解）

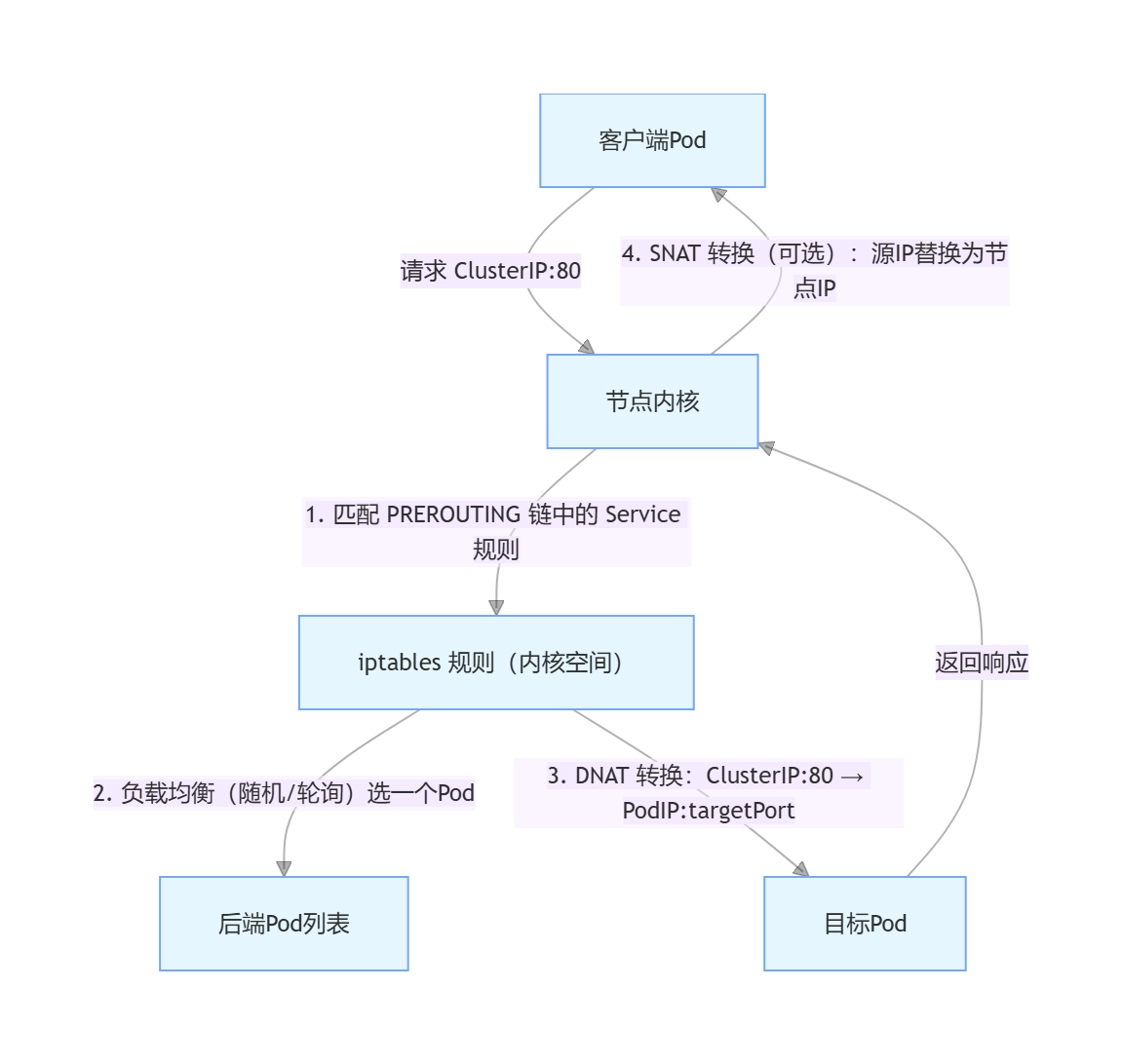

我们以“集群内 Pod 访问 Service（ClusterIP:80）”为例，先看可视化流程图，再拆解每一步：
在这里插入图片描述

逐步拆解（通俗版，无专业术语）

请求发起：集群内一个 Pod 发起请求 10.96.0.1:80（Service 的 ClusterIP + Port），请求先到达所在节点的内核；
内核匹配 iptables 规则：内核在 PREROUTING 链中找到针对这个 Service（10.96.0.1:80）的 iptables 规则；
负载均衡选 Pod：iptables 规则内置了负载均衡逻辑（默认随机，可配置轮询），从 Service 关联的 Pod 列表中选一个健康的 Pod；
DNAT 地址转换：iptables 把请求的目标地址从 ClusterIP:80 转换为选中的 PodIP:targetPort（比如 10.200.1.10:80）；
请求转发到 Pod：内核直接把转换后的请求转发到目标 Pod，全程不经过用户空间的 kube-proxy 进程；
响应返回：Pod 处理完请求后返回响应，内核通过 iptables 的 POSTROUTING 链做 SNAT 转换（可选，把源IP替换为节点IP，确保 Pod 能收到响应），最终把响应返回给客户端 Pod。

补充：外部访问 NodePort 的流程（更贴近实际场景）

如果是外部客户端访问 节点IP:NodePort，流程仅多一步“匹配 INPUT 链规则”：

外部客户端 → 节点IP:NodePort → 节点内核 → INPUT 链匹配 NodePort 规则 → PREROUTING 链匹配 Service 规则 → DNAT 到 PodIP → 目标Pod

三、iptables 规则的具体内容（直观理解）

kube-proxy 会为每个 Service 创建两类核心规则，你可以通过 iptables-save | grep <Service名称> 查看，比如：

# 查看针对 myapp Service 的 iptables 规则
iptables-save | grep myapp

核心规则示例（简化版）：

# 1. Service 入口规则（匹配 ClusterIP:80）
-A KUBE-SERVICES -d 10.96.0.1/32 -p tcp -m tcp --dport 80 -j KUBE-SVC-XXXXXX

# 2. 负载均衡规则（随机选 Pod）
-A KUBE-SVC-XXXXXX -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-YYYYYY
-A KUBE-SVC-XXXXXX -j KUBE-SEP-ZZZZZZ

# 3. DNAT 转换规则（指向 PodIP:80）
-A KUBE-SEP-YYYYYY -s 10.200.1.10/32 -j DNAT --to-destination 10.200.1.10:80
-A KUBE-SEP-ZZZZZZ -s 10.200.1.11/32 -j DNAT --to-destination 10.200.1.11:80

KUBE-SERVICES：所有 Service 的入口链；
KUBE-SVC-XXXXXX：单个 Service 的负载均衡链；
KUBE-SEP-YYYYYY：单个 Pod 的 DNAT 链（SEP = Endpoint）。

四、配置/验证 iptables 模式（实操步骤）

1. 确认/配置 iptables 模式

K8s 默认就是 iptables 模式，若被修改，可按以下步骤恢复：

步骤1：编辑 kube-proxy 的 ConfigMap

kubectl edit configmap kube-proxy -n kube-system

修改 config.conf 中的 mode 为 iptables：

apiVersion: kubeproxy.config.k8s.io/v1alpha1
kind: KubeProxyConfiguration
mode: "iptables"  # 关键：指定为 iptables 模式
clusterCIDR: "10.200.0.0/16"  # 替换为你的集群 CIDR
iptables:
  masqueradeAll: true  # 开启 SNAT 转换

步骤2：重启 kube-proxy 生效

kubectl delete pods -n kube-system -l k8s-app=kube-proxy

2. 验证是否生效

# 1. 查看 kube-proxy 日志，确认模式
kubectl logs -n kube-system -l k8s-app=kube-proxy | grep "Using iptables proxy mode"

# 2. 查看节点上的 iptables 规则（能看到 K8s 相关链）
iptables-save | grep KUBE-

# 3. 测试 Service 访问（集群内 Pod 中）
kubectl run -it --rm test-pod --image=busybox:1.35 -- sh
# 进入 Pod 后执行
wget -qO- myapp.default.svc.cluster.local:80

如果日志出现 Using iptables proxy mode，且 iptables-save 能看到 KUBE-SERVICES/KUBE-SVC-XXXX 等链，说明配置生效。

五、优缺点（为什么是主流，又有哪些不足）

✅ 优点（核心优势）

性能远高于 userspace：全程在内核空间处理，无“内核-用户空间”切换，QPS 提升 10 倍以上；
无单点故障：iptables 规则在内核中生效，即使 kube-proxy 进程挂掉，已配置的规则依然能正常转发请求；
无需额外依赖（基础）：几乎所有 Linux 发行版都内置 iptables，无需加载额外内核模块（ipvs 需要 ip_vs 模块）；
配置自动化：kube-proxy 自动同步规则，无需手动维护。

❌ 缺点（主要问题）

规则膨胀问题：集群内 Service/Pod 数量多（比如上千个）时，iptables 规则会暴增（每条规则是链式匹配），内核查找规则的耗时会变长；
负载均衡策略简单：只有“随机”和“轮询”两种，不支持加权、最少连接等高级策略；
故障排查复杂：iptables 规则是链式嵌套的，出问题时需要逐层排查（比如 KUBE-SERVICES → KUBE-SVC-XXXX → KUBE-SEP-YYYY），对新手不友好；
无健康检查：iptables 不会主动检查 Pod 是否健康，即使 Pod 挂了，规则仍会转发请求到该 Pod，导致请求失败（需配合 kubelet 的存活探针，Pod 挂掉后 kube-proxy 才会删除对应规则）。

六、关键细节（新手易踩坑）

SNAT/DNAT 作用：
- DNAT：修改请求的目标地址（ClusterIP → PodIP），是核心转发逻辑；
- SNAT：修改请求的源地址（PodIP → 节点IP），确保 Pod 能正常返回响应（避免跨节点 Pod 访问时的路由问题）。
规则更新时机：当 Service/Pod 发生变化（比如扩缩容、删除），kube-proxy 会在 10 秒内（默认）更新 iptables 规则；
与网络插件的配合：Calico/Flannel 等网络插件负责 Pod 之间的网络连通，iptables 负责 Service 转发，两者缺一不可。

总结

iptables 模式的核心是kube-proxy 配置内核 iptables 规则，由内核完成请求转发和负载均衡，是目前 K8s 中小规模集群的默认选择；
优势是性能高、无单点故障、兼容性好，缺点是规则膨胀、策略简单、排查复杂；
流程图核心逻辑：请求 → 内核 → 匹配 iptables 规则 → DNAT 到 PodIP → 目标Pod，全程无用户空间参与。

核心记住：iptables 模式是“内核接管转发，kube-proxy 只维护规则”，这是它和 userspace 模式最本质的区别。

七、DNAT 和 SNAT

先明确核心定位

DNAT（Destination NAT，目标地址转换）和 SNAT（Source NAT，源地址转换）是 Linux 内核 iptables 的核心功能，运行在内核空间，本质是修改网络数据包的「目标地址/端口」或「源地址/端口」，解决 K8s 集群中「请求能找到 Pod」和「响应能回传给客户端」的核心问题。

简单总结：

DNAT：改「数据包要去哪里」→ 让请求能转发到正确的 Pod；
SNAT：改「数据包来自哪里」→ 让响应能回到正确的客户端。

一、DNAT（目标地址转换）

1. 核心定义与作用

定义：修改网络数据包的「目标 IP 地址」和/或「目标端口」，把原本发往 A 地址的数据包，转发到 B 地址。
核心作用：在 K8s 中，把发往「Service 的 ClusterIP:Port」的请求，转换为发往「后端 Pod 的 PodIP:targetPort」——这是 Service 能找到 Pod 的核心。

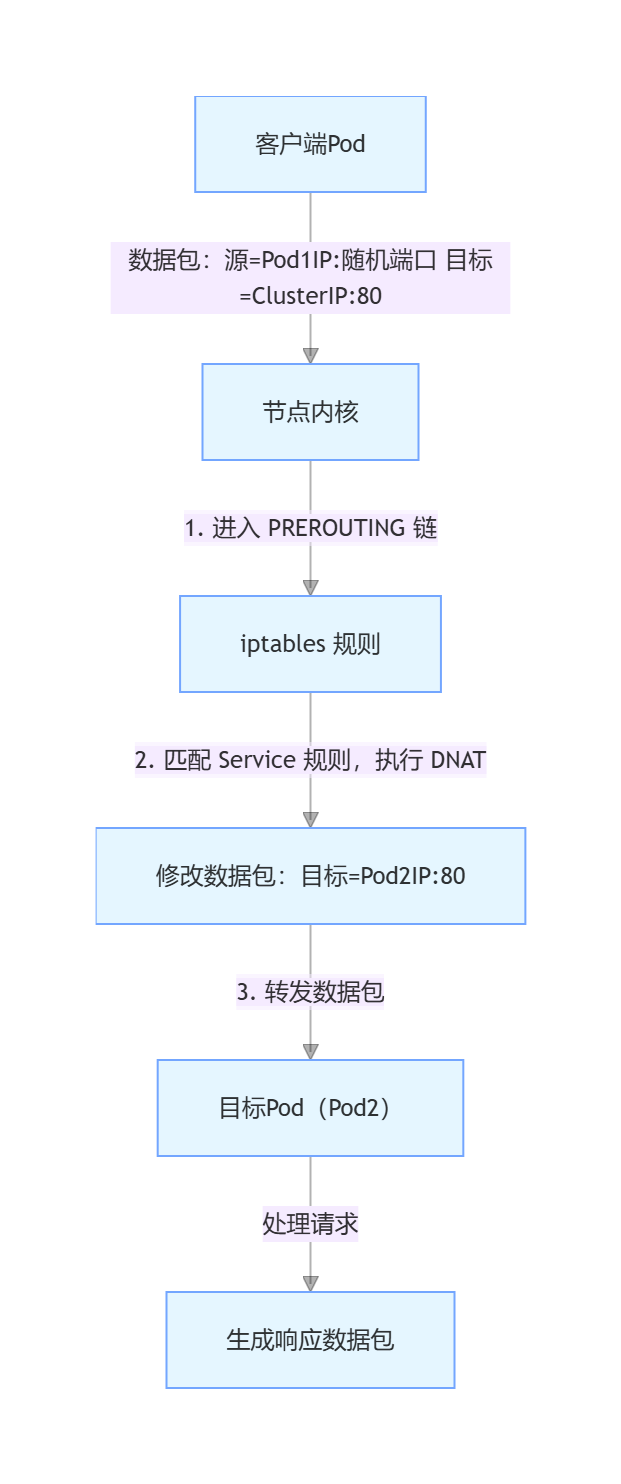

2. 工作流程（K8s 场景+流程图）

以「集群内 Pod 访问 Service（ClusterIP:80）」为例，DNAT 的完整流程如下：
在这里插入图片描述

3. 逐步拆解（通俗版）

数据包初始状态：客户端 Pod（Pod1，IP=10.200.1.1）发起请求，数据包的「源地址=10.200.1.1:54321」、「目标地址=10.96.0.1:80」（Service 的 ClusterIP:Port）；
进入内核 PREROUTING 链：数据包到达节点内核，先经过 PREROUTING 链（iptables 的核心链，负责修改目标地址）；
执行 DNAT 转换：iptables 匹配到该 Service 的规则，把数据包的「目标地址」从 10.96.0.1:80 改为 10.200.1.2:80（后端 Pod2 的 IP:targetPort）；
转发到目标 Pod：内核根据修改后的目标地址，把数据包转发到 Pod2。

4. K8s 中的实际表现

可以通过以下命令查看 DNAT 规则（对应 Service 的转发）：

# 查看 K8s 生成的 DNAT 规则（替换为你的 Service 相关链名）
iptables-save | grep "DNAT --to-destination"

示例输出（核心是 --to-destination 指向 PodIP:Port）：

-A KUBE-SEP-XXXXXX -j DNAT --to-destination 10.200.1.2:80

二、SNAT（源地址转换）

1. 核心定义与作用

定义：修改网络数据包的「源 IP 地址」和/或「源端口」，把原本来自 A 地址的数据包，伪装成来自 B 地址。
核心作用：在 K8s 中，解决「Pod 响应能回传给客户端」的问题——尤其是跨节点访问时，若不修改源地址，目标 Pod 会直接把响应发回客户端 Pod 的 IP，可能因网络策略/路由问题无法到达，SNAT 会把源地址改为「节点的 IP」，确保响应能原路返回。

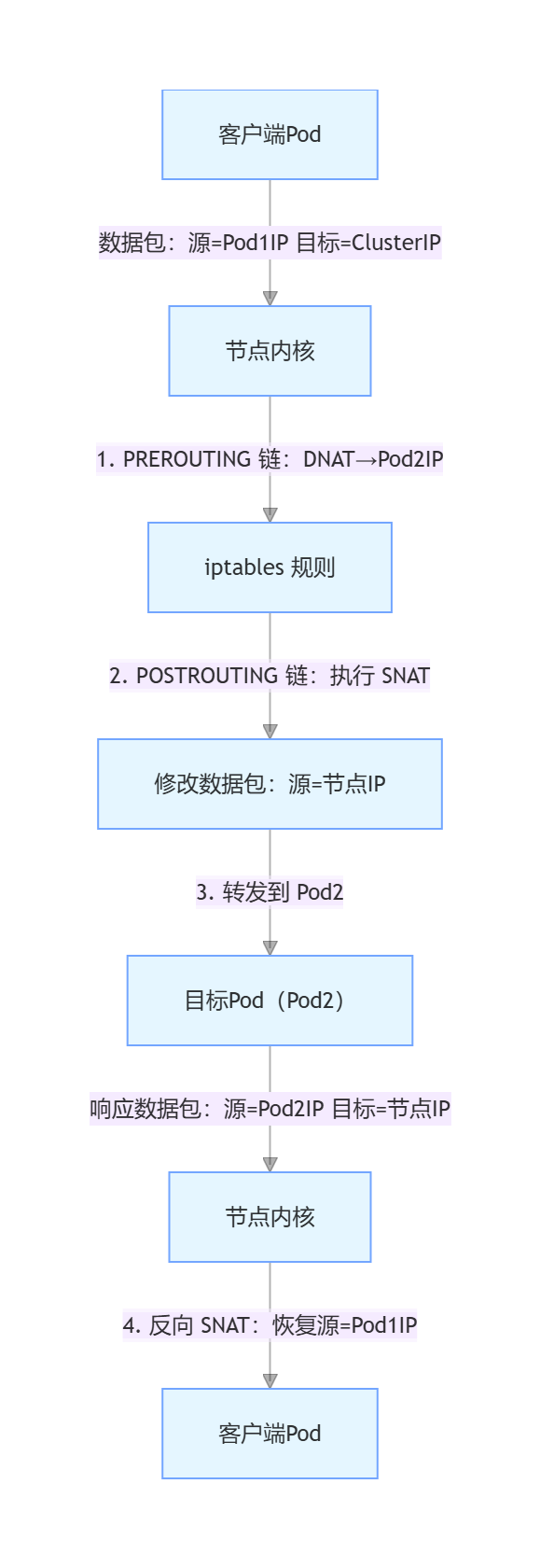

2. 工作流程（K8s 场景+流程图）

承接上面 DNAT 的场景，SNAT 发生在数据包转发到目标 Pod 之前，完整流程如下：
在这里插入图片描述

3. 逐步拆解（通俗版）

DNAT 之后：数据包已被 DNAT 改为目标=Pod2IP:80，接下来进入 POSTROUTING 链（iptables 负责修改源地址的链）；
执行 SNAT 转换：iptables 检测到「客户端 Pod 和目标 Pod 不在同一节点」，把数据包的「源地址」从 10.200.1.1（Pod1 IP）改为 192.168.60.123（节点 IP）；
Pod2 接收并响应：Pod2 收到数据包（源=节点 IP），处理后生成响应数据包，目标地址是「节点 IP」；
反向 SNAT 恢复：节点内核收到响应后，把响应的「目标地址」从节点 IP 改回 Pod1 IP，最终转发给客户端 Pod。

4. K8s 中的实际表现

可以通过以下命令查看 SNAT 规则：

# 查看 K8s 生成的 SNAT 规则
iptables-save | grep "MASQUERADE"  # MASQUERADE 是 SNAT 的特殊形式（自动用节点IP）

示例输出（MASQUERADE 等价于动态 SNAT，用节点的出口 IP 替换源地址）：

-A KUBE-POSTROUTING -m comment --comment "kubernetes service traffic requiring SNAT" -j MASQUERADE

三、DNAT + SNAT 组合流程（完整闭环）（外部客户端访问 NodePort Service）

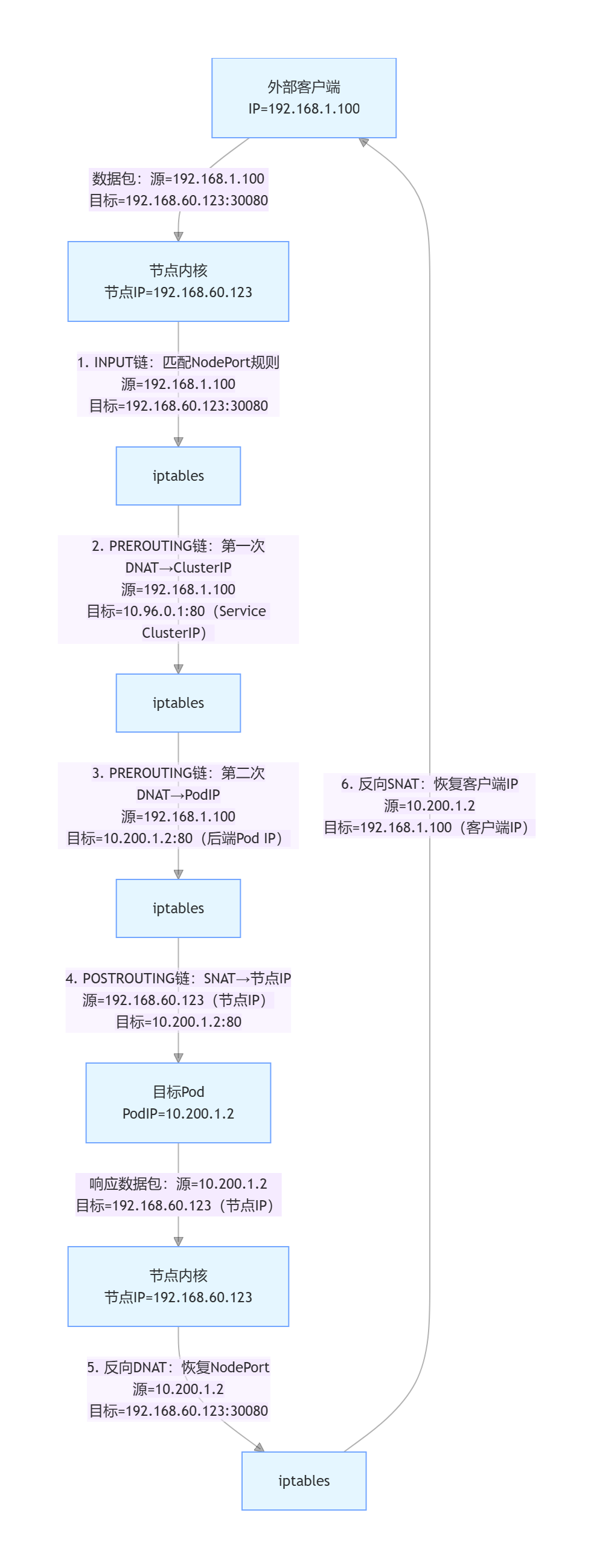

为了更清晰看到两者的配合，这里给出「外部客户端访问 NodePort Service」的完整流程图，这是生产环境最常见的场景：
在这里插入图片描述

四、新手易踩坑的关键点

SNAT 不是必须的：若客户端 Pod 和目标 Pod 在同一节点，K8s 会跳过 SNAT（直接通信），只有跨节点访问时才会触发；
MASQUERADE 是动态 SNAT：MASQUERADE 会自动使用节点的出口网卡 IP 作为源地址，比固定 --to-source 更灵活（适合节点有多个 IP 的场景）；
K8s 自动管理规则：无需手动配置 DNAT/SNAT，kube-proxy 会根据 Service/Pod 的变化自动更新 iptables 规则；
排查思路：若 Service 访问失败，先查 DNAT 规则是否指向正确的 PodIP，再查 SNAT 是否正常（比如跨节点访问时是否做了源地址转换）。

关键地址变化说明（对应流程图步骤）

为了方便对比，用表格整理每一步的地址变化核心逻辑：

步骤	链/操作	源地址（Source IP）	目标地址（Destination IP）	地址是否变化	变化原因
初始	外部请求	192.168.1.100（客户端）	192.168.60.123:30080（节点IP+NodePort）	❌ 无变化	客户端发起的原始数据包
1	INPUT链：匹配NodePort规则	192.168.1.100	192.168.60.123:30080	❌ 无变化	仅匹配规则，不修改地址
2	PREROUTING链：第一次DNAT	192.168.1.100	10.96.0.1:80（Service ClusterIP）	✅ 目标地址变	把 NodePort 映射到 Service 的 ClusterIP
3	PREROUTING链：第二次DNAT	192.168.1.100	10.200.1.2:80（Pod IP）	✅ 目标地址变	把 ClusterIP 映射到后端 Pod 的实际 IP
4	POSTROUTING链：SNAT	192.168.60.123（节点IP）	10.200.1.2:80	✅ 源地址变	让 Pod 响应能找到回传的节点
响应	Pod 生成响应	10.200.1.2（Pod IP）	192.168.60.123（节点IP）	❌ 无变化	Pod 按收到的数据包源地址（节点IP）回包
5	反向DNAT	10.200.1.2	192.168.60.123:30080	✅ 目标地址变	把节点IP恢复为节点IP+NodePort
6	反向SNAT	10.200.1.2	192.168.1.100（客户端IP）	✅ 目标地址变	把节点IP恢复为原始客户端IP，完成闭环

核心总结

DNAT 只改目标地址：步骤2、3都是修改数据包的「目标地址」，核心是把外部请求的 NodePort → Service ClusterIP → Pod IP，实现请求的层层转发；
SNAT 只改源地址：步骤4修改数据包的「源地址」，核心是让 Pod 响应能精准回传给节点，而不是直接发向外部客户端（避免响应迷路）；
反向转换是“原路返回”：步骤5、6是响应的反向地址恢复，和请求的地址转换完全对称，确保响应能回到最初的客户端。

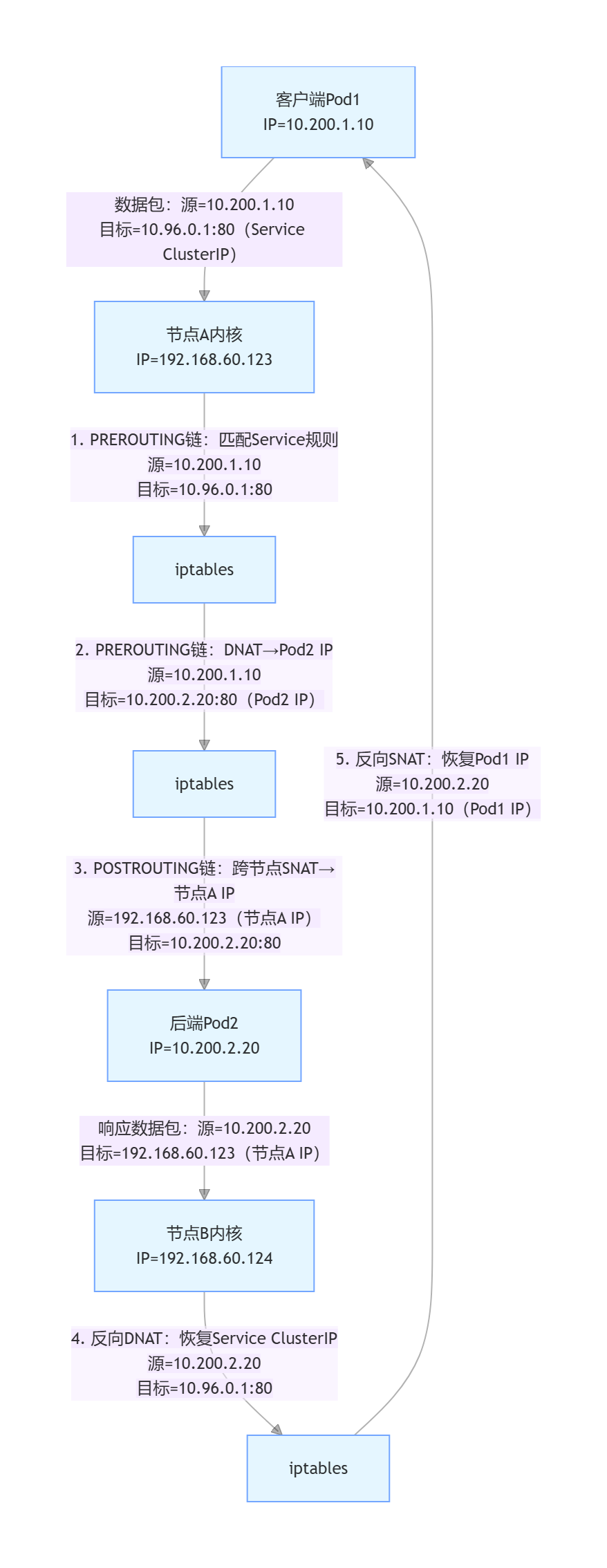

五、集群内 Pod 访问 Service 的完整流程图（标注源/目标地址）

场景前提

客户端 Pod（Pod1）：IP=10.200.1.10，位于节点 A（192.168.60.123）
Service：ClusterIP=10.96.0.1，port=80，关联后端 Pod2
后端 Pod（Pod2）：IP=10.200.2.20，位于节点 B（192.168.60.124）
集群域名后缀：cluster.local

一、关键步骤的地址变化说明

步骤	操作逻辑	源地址	目标地址	地址变化原因
初始	Pod1 发起请求	10.200.1.10	10.96.0.1:80	直接访问 Service 的 ClusterIP，无 NodePort 参与
1	PREROUTING 匹配规则	10.200.1.10	10.96.0.1:80	仅匹配规则，不修改地址
2	DNAT 转换	10.200.1.10	10.200.2.20:80	把 Service 地址映射到后端 Pod 实际 IP
3	跨节点 SNAT	192.168.60.123	10.200.2.20:80	仅跨节点时触发：防止 Pod2 响应迷路；同节点访问时跳过此步，源地址保持 Pod1 IP
响应	Pod2 生成响应	10.200.2.20	192.168.60.123	Pod2 按收到的源地址（节点A IP）回包
4	反向 DNAT	10.200.2.20	10.96.0.1:80	内核根据 conntrack 表，把目标地址从节点A IP 恢复为 Service ClusterIP
5	反向 SNAT	10.200.2.20	10.200.1.10	内核根据 conntrack 表，把目标地址从 Service ClusterIP 恢复为 Pod1 IP

二、集群内访问 vs 外部访问核心差异对比

对比维度	集群内 Pod 访问 Service	外部客户端访问 NodePort
访问入口	Service 的 `ClusterIP:port`	节点的 `NodeIP:NodePort`
初始目标地址	ClusterIP（如 10.96.0.1:80）	节点 IP+NodePort（如 192.168.60.123:30080）
DNAT 次数	1 次（ClusterIP → PodIP）	2 次（NodePort→ClusterIP→PodIP）
SNAT 触发条件	仅跨节点访问时触发；同节点访问跳过	必触发（外部客户端和 Pod 一定跨节点）
反向 DNAT 作用	恢复 Service ClusterIP	恢复节点 IP+NodePort（补端口）
核心依赖	CoreDNS 解析 Service 域名（如 `myapp.default.svc.magedu.local`）	节点端口暴露 + iptables 规则

三、补充：同节点 Pod 访问的简化流程（无 SNAT）

如果 Pod1 和 Pod2 在同一节点，步骤 3 的 SNAT 会被跳过，流程更简单：

Pod1 请求 → 10.96.0.1:80 → 内核 DNAT 到 10.200.1.20:80
源地址保持 10.200.1.10，直接转发到 Pod2
Pod2 响应直接发回 10.200.1.10，无需反向 SNAT/DNAT

这个简化流程的核心是：同节点 Pod 通信无需经过节点 IP 中转，减少地址转换开销。

kube-proxy 的 ipvs 模式

ipvs 模式是 kube-proxy 三种工作模式中性能最优的一种，专门为大规模 Kubernetes 集群设计。它基于 Linux 内核的 IP Virtual Server（IPVS）模块实现 Service 负载均衡，核心逻辑是内核态直接转发请求，相比 iptables 模式，在 Service/Pod 数量庞大时，规则查找效率和转发性能有数量级的提升。

一、核心原理与前置条件

1. 核心定位

ipvs 模式下，kube-proxy 的角色依然是规则管理器，不直接参与请求转发：

kube-proxy 监听 K8s API Server，同步 Service 和 Pod 的变化；
调用内核 ipvs 模块，在节点上创建 虚拟服务（Virtual Service） 和 真实服务器（Real Server） 规则；
请求到达节点后，内核态的 ipvs 直接完成负载均衡和转发，无需用户态参与，性能远超 iptables。

2. 前置条件

节点内核必须加载 ipvs 相关模块（大部分 K8s 发行版已预装）：

# 检查 ipvs 模块是否加载
lsmod | grep ip_vs
# 常见模块：ip_vs、ip_vs_rr（轮询）、ip_vs_wrr（加权轮询）、ip_vs_sh（源哈希）

若未加载，可手动安装并加载：

# 安装 ipvsadm 工具（用于管理 ipvs 规则）
yum install -y ipvsadm
# 加载模块
modprobe ip_vs
modprobe ip_vs_rr
modprobe ip_vs_wrr

3. 核心优势 vs iptables 模式

特性	ipvs 模式	iptables 模式
规则存储结构	哈希表（O(1) 查找效率）	链式规则（O(n) 查找效率）
负载均衡策略	轮询、加权轮询、最少连接等	仅随机、轮询
大规模集群适配	支持万级 Pod/Service	规则膨胀后性能急剧下降
会话保持	支持（如 sh 策略）	不支持
依赖内核模块	需要 ip_vs 系列模块	内置 iptables，无需额外模块

二、工作流程（以集群外访问 NodePort 为例，附地址变化）

场景前提

外部客户端 IP：192.168.1.100
节点 IP：192.168.60.123，NodePort：30080
Service ClusterIP：10.96.0.1，Port：80
后端 Pod 列表：10.200.1.2:80、10.200.1.3:80
负载均衡策略：轮询（rr）

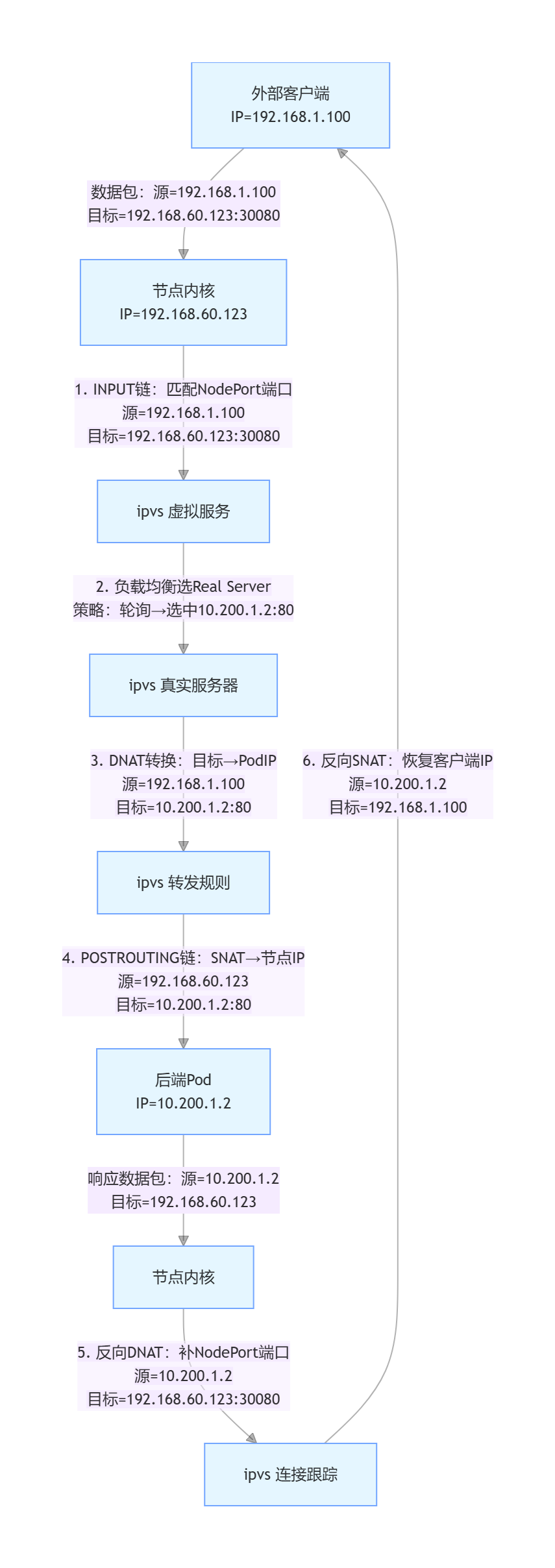

完整流程图（标注源/目标地址）

在这里插入图片描述

步骤拆解（含地址变化）

1. 客户端发起请求

外部客户端发送请求到 节点IP:30080，数据包初始状态：

源地址：192.168.1.100
目标地址：192.168.60.123:30080

2. 内核匹配 NodePort 规则

数据包进入节点内核，INPUT 链匹配到 30080 端口对应的 ipvs 虚拟服务规则，地址无变化。

3. ipvs 负载均衡选 Pod

ipvs 虚拟服务（对应 Service 的 ClusterIP:80）根据预设策略（轮询），从真实服务器列表中选中一个 Pod（如 10.200.1.2:80）。

4. DNAT 转换目标地址

ipvs 执行 DNAT 操作，将数据包的目标地址从 192.168.60.123:30080 改为 10.200.1.2:80，源地址保持不变。

5. SNAT 转换源地址（跨节点时触发）

数据包进入 POSTROUTING 链，ipvs 执行 SNAT 操作，将源地址从 192.168.1.100 改为节点 IP 192.168.60.123，确保 Pod 响应能回传到节点。

6. 转发到目标 Pod

内核将修改后的数据包转发到选中的 Pod，Pod 接收并处理请求。

7. 响应包原路返回（反向转换）

Pod 生成响应包，源地址是 Pod IP，目标地址是节点 IP；
内核通过 ipvs 连接跟踪表，依次执行反向 DNAT（补 NodePort 端口） 和 反向 SNAT（恢复客户端 IP），最终响应包回到客户端。

三、ipvs 核心组件：虚拟服务与真实服务器

ipvs 的规则由 Virtual Service（VS） 和 Real Server（RS） 组成，kube-proxy 会自动维护这两个组件的映射关系。

1. 虚拟服务（VS）

对应 Kubernetes 的 Service，每个 Service 对应一个 ipvs 虚拟服务；
配置内容：ClusterIP + Port、负载均衡策略（如 rr、wrr）；

查看命令：

ipvsadm -Ln  # 查看所有 ipvs 虚拟服务和真实服务器

示例输出（对应 ClusterIP 10.96.0.1:80）：

TCP  10.96.0.1:80 rr
  -> 10.200.1.2:80  Masq    1      0          0
  -> 10.200.1.3:80  Masq    1      0          0

2. 真实服务器（RS）

对应 Service 后端的 Pod，每个 Pod 对应一个 ipvs 真实服务器；
配置内容：PodIP + targetPort；
当 Pod 扩缩容或发生故障时，kube-proxy 会自动增删真实服务器。

四、ipvs 模式的配置与验证

1. 配置 kube-proxy 为 ipvs 模式

步骤1：编辑 kube-proxy ConfigMap

kubectl edit configmap kube-proxy -n kube-system

修改 config.conf 中的 mode 为 ipvs，并启用 ipvs 相关配置：

apiVersion: kubeproxy.config.k8s.io/v1alpha1
kind: KubeProxyConfiguration
mode: "ipvs"  # 关键：指定 ipvs 模式
ipvs:
  scheduler: "rr"  # 负载均衡策略：轮询（可选 rr/wrr/lc/wlc/sh）
  strictARP: true  # 开启严格 ARP，提升转发效率
clusterCIDR: "10.200.0.0/16"  # 替换为你的集群 CIDR

步骤2：重启 kube-proxy 使配置生效

kubectl delete pods -n kube-system -l k8s-app=kube-proxy

2. 验证配置是否生效

方式1：查看 kube-proxy 日志

kubectl logs -n kube-system -l k8s-app=kube-proxy | grep "Using ipvs proxy mode"

若日志中出现 Using ipvs proxy mode，说明模式切换成功。

方式2：查看 ipvs 规则

ipvsadm -Ln | grep 10.96.0.1  # 替换为你的 Service ClusterIP

若能看到对应的虚拟服务和真实服务器，说明规则已正确生成。

五、ipvs 与 iptables 模式核心差异对比

对比维度	ipvs 模式	iptables 模式
规则实现	基于内核 ipvs 模块，哈希表存储	基于内核 iptables 模块，链式规则存储
负载均衡策略	丰富（rr/wrr/lc/wlc/sh 等）	简单（仅随机、轮询）
转发性能	高（O(1) 查找效率）	中（O(n) 查找效率，n 为规则数）
大规模集群适配	适合（万级 Pod/Service 无压力）	不适合（规则膨胀后性能下降）
会话保持	支持（sh 策略基于源 IP 绑定）	不支持
依赖组件	需要 ipvsadm 工具和 ip_vs 模块	无需额外组件，内置 iptables

六、常见问题与排查

ipvs 规则未生成
- 检查节点是否加载 ip_vs 模块：lsmod | grep ip_vs；
- 检查 kube-proxy 日志，是否有 ipvs 相关报错。
Service 访问失败，但 ipvs 规则存在
- 检查 Pod 是否健康：kubectl get pods -n <namespace>；
- 检查网络插件（如 Calico/Flannel）是否正常，确保 Pod 之间能通信。
切换 ipvs 模式后性能无提升
- 确认负载均衡策略是否合适（如大规模集群推荐 wrr）；
- 检查是否开启 strictARP：该配置可减少 ARP 广播，提升转发效率。

七、补充

ipvs 模式下跳过了「显式转发到 ClusterIP:Port」的步骤，直接将请求映射到后端 PodIP:Port——但这并不代表 ClusterIP 没用了，而是 ipvs 把 ClusterIP:Port 封装成了内核态的虚拟服务（Virtual Service），所有转发逻辑都在虚拟服务内部完成，无需额外的地址转换步骤。

下面我用「原理拆解+对比 iptables 模式」的方式，讲清楚 ipvs 是怎么做到的：

一、先明确核心：ipvs 中 ClusterIP 是「虚拟服务标识」，不是转发中间件

在 ipvs 模式下，ClusterIP:Port 的本质是 ipvs 虚拟服务的唯一标识，而非一个需要实际转发的“中间 IP 地址”。

1. kube-proxy 做的关键操作（提前构建映射关系）

当你创建一个 Service 时，kube-proxy 会做两件事：

步骤1：在节点内核中创建一个 ipvs 虚拟服务，这个虚拟服务的“标识”就是 ClusterIP:Port（比如 10.96.0.1:80）。
步骤2：为这个虚拟服务绑定后端 真实服务器（Real Server），也就是 Service 关联的所有 Pod 的 PodIP:targetPort（比如 10.200.1.2:80、10.200.1.3:80）。
步骤3：为虚拟服务配置负载均衡策略（如轮询、最少连接）。

你可以用 ipvsadm -Ln 直接看到这个映射关系：

ipvsadm -Ln
# 典型输出
TCP  10.96.0.1:80 rr  # 虚拟服务：ClusterIP:Port + 策略（rr=轮询）
  -> 10.200.1.2:80  Masq    1      0          0  # 真实服务器1：Pod1 IP
  -> 10.200.1.3:80  Masq    1      0          0  # 真实服务器2：Pod2 IP

2. 关键结论：虚拟服务 = ClusterIP + 规则 + 后端 Pod

ipvs 的虚拟服务不是一个“实体 IP”，而是一组内核态的转发规则集合，它的核心作用是：

当请求匹配 ClusterIP:Port 或 NodeIP:NodePort 时，直接根据内置规则选一个 Pod 转发，无需额外的“先到 ClusterIP 再到 Pod”的步骤。

二、ipvs 模式下的转发逻辑（以外部访问 NodePort 为例）

结合之前的流程图，来拆解 为什么不用显式转发到 ClusterIP:Port：

场景前提

NodePort: 30080 → 绑定到虚拟服务 10.96.0.1:80
虚拟服务策略：轮询

完整转发步骤（无 ClusterIP 中转）

客户端请求到达节点：数据包 源=192.168.1.100，目标=192.168.60.123:30080
内核匹配 NodePort 与虚拟服务的绑定关系
ipvs 内核模块发现：节点IP:30080 是虚拟服务 10.96.0.1:80 的外部暴露端口，直接关联到这个虚拟服务。
→ 这一步跳过了「把 NodePort 转发到 ClusterIP」的显式操作，因为 NodePort 和 ClusterIP 属于同一个虚拟服务。
虚拟服务执行负载均衡选 Pod
虚拟服务根据轮询策略，选中后端真实服务器 10.200.1.2:80。
直接 DNAT 到 PodIP:Port
ipvs 内核模块直接将数据包的目标地址从 192.168.60.123:30080 改为 10.200.1.2:80 → 一步到位，无需经过 ClusterIP 中转。
SNAT 转发（跨节点时）：源地址改为节点 IP，确保响应能回传。

核心关键点

ipvs 模式下，NodePort 和 ClusterIP 是同一个虚拟服务的两个不同访问入口，而非两个独立的转发节点——这就是它能跳过 ClusterIP 中转的根本原因。

三、对比 iptables 模式：为什么 iptables 需要两次 DNAT？

iptables 模式必须走 NodePort → ClusterIP → PodIP 的两步 DNAT，核心原因是 iptables 没有“虚拟服务”的概念，只能通过链式规则逐层转发：

iptables 先创建 NodePort 对应的规则链，把请求转发到 ClusterIP:Port；
再创建 ClusterIP:Port 对应的规则链，把请求转发到 PodIP:Port；
两层规则是独立的，必须逐层匹配，无法直接关联。

而 ipvs 的虚拟服务把 NodePort、ClusterIP、PodIP 三者封装在同一个规则集合中，天然支持“一步转发”，这也是 ipvs 性能远超 iptables 的核心原因。

四、补充：集群内 Pod 访问 Service 时，ClusterIP 怎么工作？

当集群内 Pod 直接访问 ClusterIP:Port 时：

Pod 发送请求 源=Pod1IP，目标=ClusterIP:Port；
内核 ipvs 模块直接匹配到对应的虚拟服务；
虚拟服务选一个 Pod，直接 DNAT 到 PodIP:Port；
全程无任何中转，转发效率是最高的。

→ 此时 ClusterIP 是 Pod 访问的“直接入口”，但依然是虚拟服务的标识，而非中转 IP。

总结

ipvs 模式下 ClusterIP 没有消失，而是变成了内核态虚拟服务的标识，绑定了 NodePort 和后端 Pod 列表；
跳过 ClusterIP 中转的核心：NodePort 和 ClusterIP 属于同一个虚拟服务，ipvs 可以直接关联 NodePort 到 PodIP，无需链式转发；
和 iptables 的本质区别：ipvs 是“面向服务的规则集合”，iptables 是“面向端口的链式规则”，前者天然支持一步转发，后者必须逐层匹配。

、补充：集群内 Pod 访问 Service 时，ClusterIP 怎么工作？
当集群内 Pod 直接访问 ClusterIP:Port 时：

Pod 发送请求 源=Pod1IP，目标=ClusterIP:Port；
内核 ipvs 模块直接匹配到对应的虚拟服务；
虚拟服务选一个 Pod，直接 DNAT 到 PodIP:Port；
全程无任何中转，转发效率是最高的。

→ 此时 ClusterIP 是 Pod 访问的“直接入口”，但依然是虚拟服务的标识，而非中转 IP。

总结

ipvs 模式下 ClusterIP 没有消失，而是变成了内核态虚拟服务的标识，绑定了 NodePort 和后端 Pod 列表；
跳过 ClusterIP 中转的核心：NodePort 和 ClusterIP 属于同一个虚拟服务，ipvs 可以直接关联 NodePort 到 PodIP，无需链式转发；
和 iptables 的本质区别：ipvs 是“面向服务的规则集合”，iptables 是“面向端口的链式规则”，前者天然支持一步转发，后者必须逐层匹配。

简单记：ipvs 把 NodePort + ClusterIP + PodIP 打包成一个“转发黑盒”，外部请求进来直接出到 Pod，中间没有多余步骤。

开源鸿蒙跨平台开发者社区

开源鸿蒙跨平台开发社区汇聚开发者与厂商，共建“一次开发，多端部署”的开源生态，致力于降低跨端开发门槛，推动万物智联创新。

更多推荐

把汇编从纸面搬进可交互工作台：RISC-V 指令可视化教学项目介绍

开源鸿蒙跨平台开发者社区

硬件调试三板斧—【万物智能之开源鸿蒙OpenHarmony系统实战开发系列教程】

开源鸿蒙跨平台开发者社区

把 RISC-V 积木教学软件搬到香橙派 RV2：一次 OpenHarmony 移植复盘

开源鸿蒙跨平台开发者社区

所有评论(0)

查看更多评论

2501_92077793

@2501_92077793

已为社区贡献1条内容

kube-proxy的三种工作模式详解

2501_92077793

kube-proxy 的 userspace 模式

一、核心原理（先搞懂两个关键概念）

二、完整工作流程（可视化+通俗解释）

逐步拆解（通俗版）

关键补充：端口监听细节

三、优缺点（为什么现在几乎不用）

✅ 优点（仅2个，且都是“历史优势”）

❌ 缺点（核心问题，也是被淘汰的原因）

五、适用场景（几乎无实用场景）

总结

kube-proxy 的 iptables 模式

一、核心原理（先搞懂两个关键）

二、完整工作流程（流程图+逐步拆解）

逐步拆解（通俗版，无专业术语）

补充：外部访问 NodePort 的流程（更贴近实际场景）

三、iptables 规则的具体内容（直观理解）

四、配置/验证 iptables 模式（实操步骤）

1. 确认/配置 iptables 模式

步骤1：编辑 kube-proxy 的 ConfigMap

步骤2：重启 kube-proxy 生效

2. 验证是否生效

五、优缺点（为什么是主流，又有哪些不足）

✅ 优点（核心优势）

❌ 缺点（主要问题）

六、关键细节（新手易踩坑）

总结

七、DNAT 和 SNAT

先明确核心定位

一、DNAT（目标地址转换）

1. 核心定义与作用

2. 工作流程（K8s 场景+流程图）

3. 逐步拆解（通俗版）

4. K8s 中的实际表现

二、SNAT（源地址转换）

1. 核心定义与作用

2. 工作流程（K8s 场景+流程图）

3. 逐步拆解（通俗版）

4. K8s 中的实际表现

三、DNAT + SNAT 组合流程（完整闭环）（外部客户端访问 NodePort Service）

四、新手易踩坑的关键点

关键地址变化说明（对应流程图步骤）

核心总结

五、集群内 Pod 访问 Service 的完整流程图（标注源/目标地址）

一、关键步骤的地址变化说明

二、集群内访问 vs 外部访问 核心差异对比

三、补充：同节点 Pod 访问的简化流程（无 SNAT）

kube-proxy 的 ipvs 模式

一、核心原理与前置条件

1. 核心定位

2. 前置条件

3. 核心优势 vs iptables 模式

二、工作流程（以集群外访问 NodePort 为例，附地址变化）

场景前提

完整流程图（标注源/目标地址）

步骤拆解（含地址变化）

1. 客户端发起请求

2. 内核匹配 NodePort 规则

3. ipvs 负载均衡选 Pod

4. DNAT 转换目标地址

5. SNAT 转换源地址（跨节点时触发）

6. 转发到目标 Pod

7. 响应包原路返回（反向转换）

三、ipvs 核心组件：虚拟服务与真实服务器

1. 虚拟服务（VS）

2. 真实服务器（RS）

四、ipvs 模式的配置与验证

1. 配置 kube-proxy 为 ipvs 模式

步骤1：编辑 kube-proxy ConfigMap

步骤2：重启 kube-proxy 使配置生效

2. 验证配置是否生效

方式1：查看 kube-proxy 日志

方式2：查看 ipvs 规则

五、ipvs 与 iptables 模式核心差异对比

六、常见问题与排查

七、补充

一、先明确核心：ipvs 中 ClusterIP 是「虚拟服务标识」，不是转发中间件

1. kube-proxy 做的关键操作（提前构建映射关系）

2. 关键结论：虚拟服务 = ClusterIP + 规则 + 后端 Pod

二、集群内访问 vs 外部访问核心差异对比
