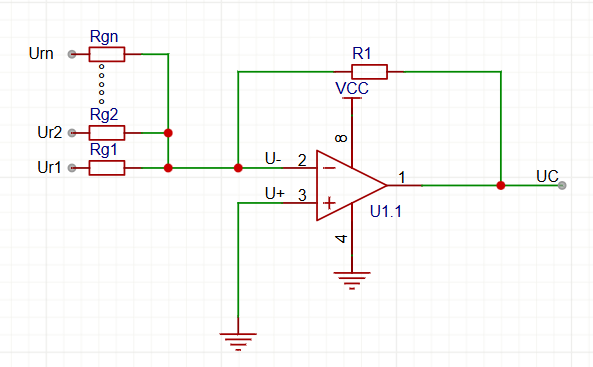

上图是反向加法器的示意图。

在分析多输入电路时，采用叠加原理最简单。

叠加原理：

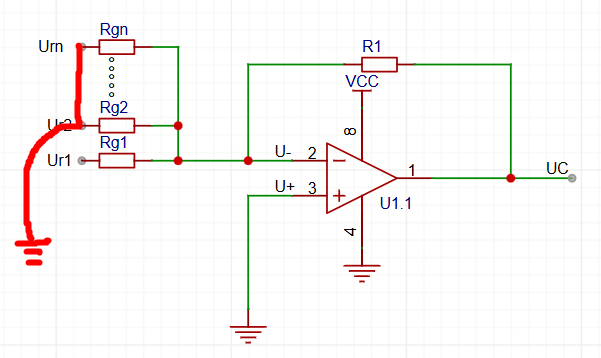

当Ur1单独作用的时候，Ur2与Urn接地。引脚3接地，电位为0，U+ = U- = 0。所以Rg2与Rgn相当于没有接，这时候来看，这就是一个反向放大器，。

Ur2单独作用，其余输入接地，

Urn单独作用，其余输入接地，

提出公因式R1得，

基尔霍夫定理：

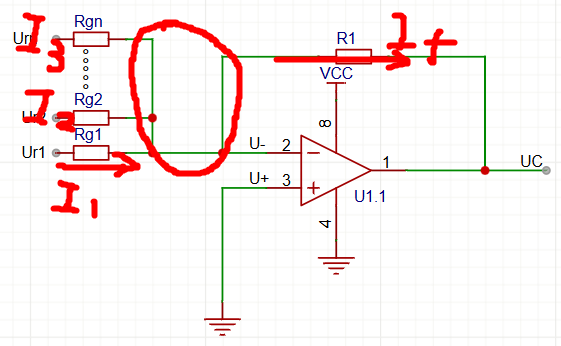

流入节点的电流等于流出节点的电流，图中画圈部分其实就是一个节点，只是为了美观将他们画开了。由于运算放大器的输入阻抗非常大，引脚2没有电流流过，所以。

引脚3接地，U-电位为0。由虚短可知.

从上面的计算过程中，可以看出输入是独立的，不会相互影响干涉，可以将不用的输入开路或者接地，而且可以将某一路单独调增益，这在实际应用过程中是一个很重要的特性。
