Volume 的概念

对于大多数的项目而言，数据文件的存储是非常常见的需求，比如存储用户上传的头像、文件以及数据库的数据。在 Kubemnetes 中，由于应用的部署具有高度的可扩展性和编排能力(不像传统架构部署在固定的位置)，因此把数据存放在容器中是非常不可取的，这样也无法保障数据的安全

我们应该把有状态的应用变成无状态的应用，意思是指把数据从应用中剥离出来，把产生的数据文件或者缓存的信息都放在云端，比如常用的NFS(生产环境中不建议使用，因为存在单点故障，推荐使用分布式的存储或者公有云的 NAS 服务)、ceph、Glusterfs、Minio 等

在传统的架构中，如果要使用这些存储，需要提前在宿主机挂载，然后程序才能访问，在实际使用时，经常碰到新加节点忘记挂载存储导致的系列问题。而 Kubernetes 在设计之初就考虑了这些问题，并抽象出 Volume 的概念用于解决数据存储的问题

在容器中的磁盘文件是短暂的，当容器崩溃时，Kubectl 会重新启动容器，但是容器运行时产生的数据文件都会丢失，之后容器会以干净的状态启动。另外，当一个 Pod 运行多个容器时，各个容器可能需要共享一些文件，诸如此类的需求都可以使用 Volume 解决

Docker 也有卷的概念，但是在 Docker 中，卷只是磁盘上或另一个容器中的目录，其生命周期不受管理。虽然 Docker 已经提供了卷驱动程序，但是功能非常有限，例如从 Docker1.7版本开始，每个容器只允许一个卷驱动程序，并且无法将一些特殊的参数传递给后端存储

另一方面，Kubemetes 卷具有明确的生命周期，与使用他的 Pod 相同，因此在 Kubemetes 中的卷可以比,Pod 中运行的任何容器的生命周期都长,并且可以在容器重启或者销毁之后保留数据。Kubemnetes支持多种类型的卷，并且 Pod 可以同时使用任意数量的卷

从本质上讲，和虚拟机或者物理机一样，卷被挂载后，在容器中也只是一个目录，可能包含一些数据。Pod 中的容器也可以对其进行增删改查操作，使用方式和裸机挂载几乎没有区别。要使用卷也非常简单,和其他参数类似，Pod 只需要通过:spec.volumes 字段指定为Pod 提供的卷,然后在容器中配置块，使用.spec.containers.volumeMounts字段指定卷的挂载目录即可

Volume 的类型

在传统架构中，企业内可能有自己的存储平台，比如 NFS、ceph、GlusterFs、Minio 等。如果所在的环境在公有云，也可以使用公有云提供的 NAS、对象存储等。在 Kubernetes 中，Volume 也支持配置这些存储，用于挂载到 Pod 中实现数据的持久化。Kubernetes Volume 支持的卷的类型有很多

以下为常见的卷：

CephFs
GlusterFs
ISCSI
Cinder
NFS
RBD
HostPath
当然也支持一些 Kubernetes 独有的类型：

类型	含义
ConfigMap	用于存储配置文件
Secret	用于存储敏感数据
EmptyDir	用于一个 Pod 内多个容器的数据共享
PersistentVolumeclaim	对PersistentVolume的申请

通过 emptyDir 共享数据

emptyDir 是一个特殊的 Volume 类型，与上述 Volume 不同的是，如果删除 Pod，EmptyDir 卷中的数据也将被删除，所以一般 emptyDir 用于 Pod 中不同容器共享数据，比如一个 Pod 存在两个容器A和容器 B，容器A需要使用容器B产生的数据，此时可以采用 emptyDir 共享数据，类似的使用如 Filebeat收集容器内程序产生的日志

使用 emptyDir 卷时，直接指定 emptyDir 为{ }即可

编写 emptyDir 的 Deployment 文件

[root@k8s-master ~]# vim nginx-empty.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: nginx
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx:1.7.9
        imagePullPolicy: IfNotPresent
        name: nginx01
        volumeMounts:
        - mountPath: /opt
          name: share-volume
      - image: nginx:1.7.9
        imagePullPolicy: IfNotPresent
        name: nginx02
        command:
        - sh
        - -c
        - sleep 3600
        volumeMounts:
        - mountPath: /mnt
          name: share-volume
      volumes:
      - name: share-volume
        emptyDir: {}
          #medium: Memory

备注：

volumeMounts：

-mountPath：/mnt
name：share-volume ##容器定义部分的卷挂载名称，此处的名称引用了 volumes 对应的名称
volumes :

-name:share-volume ##共享存储卷的名称
此案例会将 nginx01 中/pt 中的数据，共享给 nginx02 中的/mnt 目录

此部署文件创建一个 Deployment，采用 spec.volume 字段配置了一个名字为 share-volume、类型为 emptyDir 的 volume，同时里面包含两个容器 nginx01和 nginx02，并将该 volume 挂载到了/opt和/mnt 目录下，此时/opt 和/mnt 目录的数据就实现了共享

默认情况下，emptvDir 支持节点上的任何介质，可以使 SSD、磁盘或是网络存储，县体取决于自身环境。可以将 emptDir.medium 字段设置为 Memory,让 Kubernetes 使用 tmpfs(内存支持的文件系统),虽然 tmpfs 非常快，但是在节点重启时，数据同样会被清除，并且设置的大小会被记入 container 的内存限制中

创建 Pod

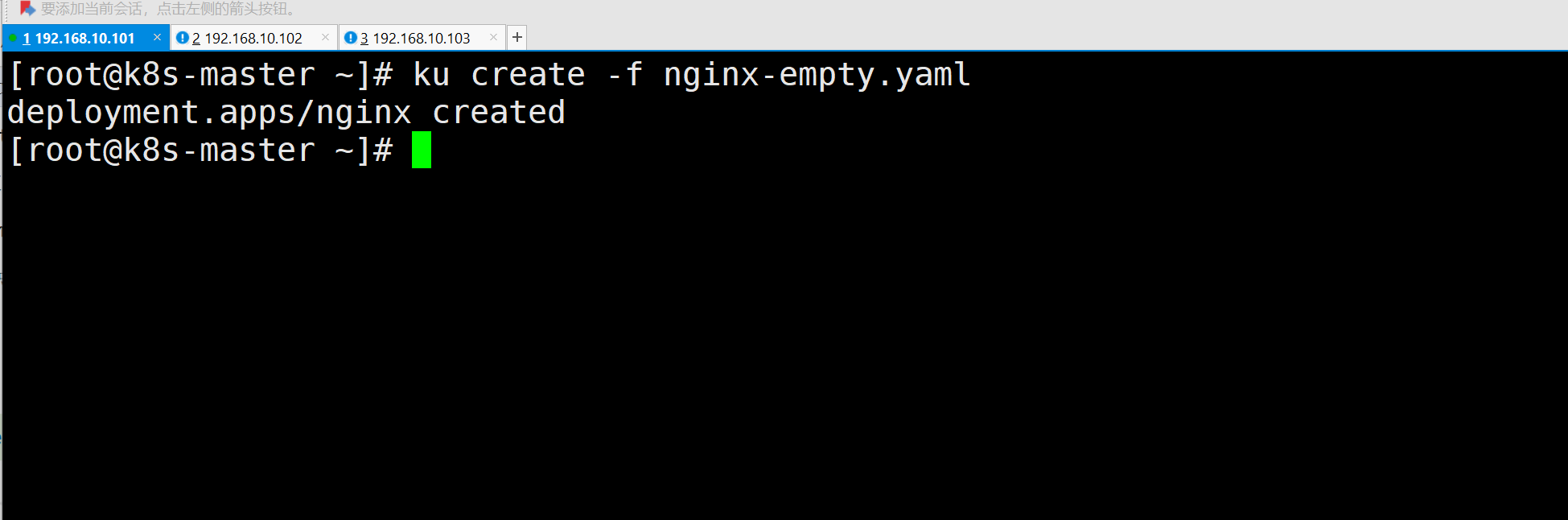

[root@k8s-master ~]# ku create -f nginx-empty.yaml

查看创建结果

[root@k8s-master ~]# ku get pod
[root@k8s-master ~]# ku get pod -o wide

登录 Pod 的第一个容器

[root@k8s-master ~]# ku exec -it nginx-8f8dcfd8c-hkzps -c nginx01 -- bash

备注：
在该容器中的/opt 下创建一个文件，并到第二个容器中查看，是否是共享的目录

登录第 Pod 中的第二个容器查看/mnt 下的文件

[root@k8s-master ~]# ku exec -it nginx-8f8dcfd8c-hkzps -c nginx02 -- bash

注意：
登录伤处后，此处可以使用 date 命令查看容器中的时间，会发现时间是不对的。是因为时区的问题，容器内使用的不是亚洲上海市区。导致时间不对

删除 Pod

[root@k8s-master ~]# ku delete -f nginx-empty.yaml

使用 HostPath 挂载宿主机文件

用于实现 Pod 和宿主机之间的数据共享，常HostPath卷可以将节点上的文件或目录挂载到Pod上，用的示例有挂载宿主机的时区至 Pod，或者将 Pod 的日志文件挂载到宿主机等

编写 Deployment 文件，实现 HostPath 挂载

使用 HostPath 卷的示例，实现将主机的/etc/localtime 文件挂载到 Pod 的/etc/localtime

[root@k8s-master ~]# vim nginx-hostPath.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: nginx
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx:1.7.9
        imagePullPolicy: IfNotPresent
        name: nginx
        volumeMounts:
    app: nginx
  name: nginx
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx:1.7.9
        imagePullPolicy: IfNotPresent
        name: nginx
        volumeMounts:
        - mountPath: /etc/localtime
          name: timezone-time
      volumes:
      - name: timezone-time
        hostPath:
          path: /etc/localtime
          type: File

备注：
关于时区的设置是通过配置/etc/localtime 文件设置系统的时区，/etc/localtime 用于配置系统时区(此文件是一个链接文件，链接自/usr/share/zoneinfo/Asia/shanghai)

创建 Pod

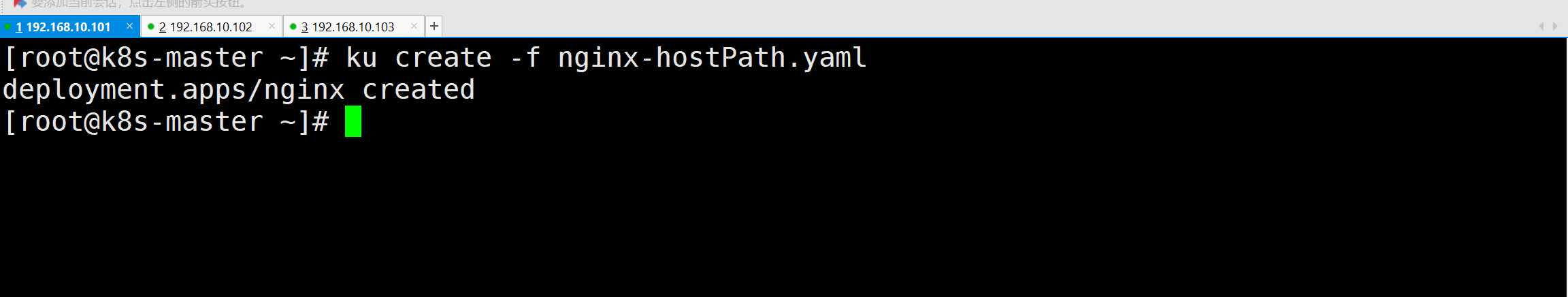

[root@k8s-master ~]# ku create -f nginx-hostPath.yaml

查看创建结果

[root@k8s-master ~]# ku get pod

在配置 HostPath 时，有一个 type 参数，用于表达不同的挂载类型,HostPath 卷常用的类型有：

卷类型	说明
type	为空字符串:默认选项，在挂载HostPath 卷之前不会有任何检查
Directoryorcreate	如果给定的 path 不存在任何东西，那么将根据需要创建一个权限为0755 的空目录，和kubelet 具有相同的组和权限
Directory	目录必须存在于给定的路径下
File0rCreate	如果给定的路径不存在任何内容，则会根据需要创建一个空文件，权限设置为 0644，和 kubelet 具有相同的组和所有权
File	文件，必须存在于给定的路径中
Socket	UNIX套接字，必须存在于给定的路径中
CharDevice	字符设备，必须存在于给定的路径中
BlockDevice	块设备，必须存在于给定的路径中

测试挂载情况

[root@k8s-master ~]# ku exec -it nginx-59f95c99b5-9pwcm -c nginx -- bash
root@nginx-59f95c99b5-9pwcm:/# date

删除 Pod

[root@k8s-master ~]# ku delete -f nginx-hostPath.yaml

挂载 NFS 至容器

安装 NFS

[root@k8s-master ~]# dnf -y install nfs-utils

设置共享目录(在 NFS 服务器上)

[root@k8s-master ~]# mkdir /opt/wwwroot
[root@k8s-master ~]# cd /opt/wwwroot/
[root@k8s-master wwwroot]# echo "this is my gongxiangwenjian" > index.html

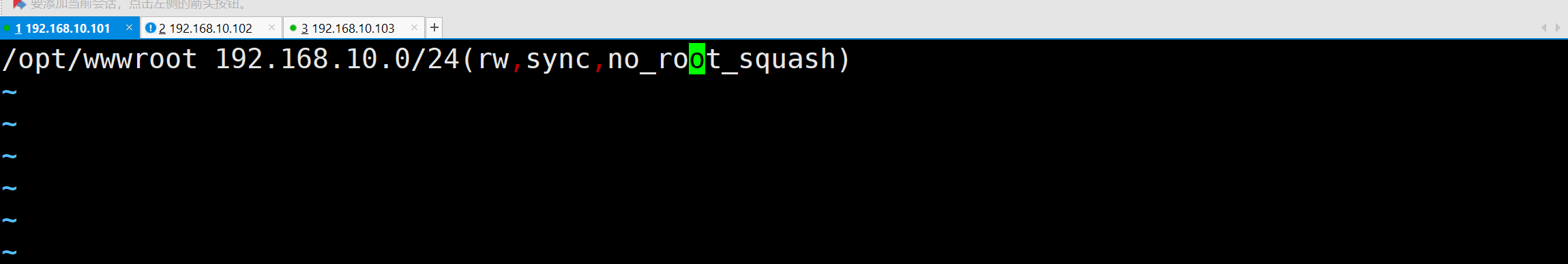

[root@k8s-master wwwroot]# vim /etc/exports
/opt/wwwroot 192.168.10.0/24(rw,sync,no_root_squash)

开启 nfs(在 NFS 服务器上)

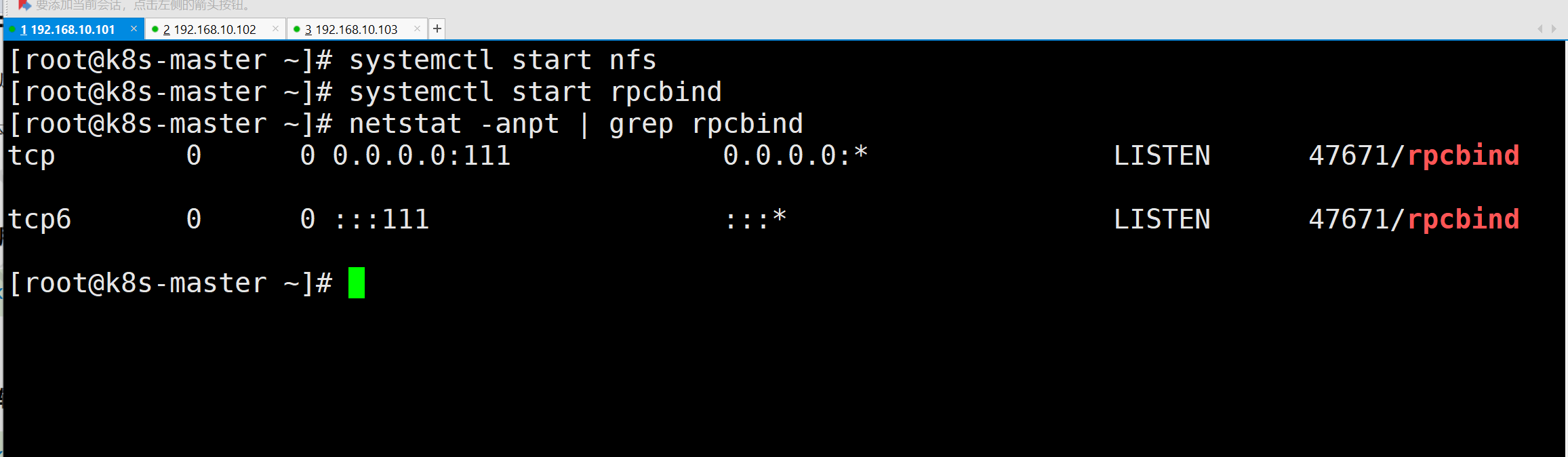

[root@k8s-master ~]# systemctl start nfs
[root@k8s-master ~]# systemctl start rpcbind
[root@k8s-master ~]# netstat -anpt | grep rpcbind

编写 Deployment 文件，挂载 NFS

[root@k8s-master ~]# vim nginx-nfsVolume.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: nginx
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx:1.7.9
        imagePullPolicy: IfNotPresent
        name: nginx
        volumeMounts:
        - mountPath: /usr/share/nginx/html
          name: nfs-volume
      volumes:
      - name: nfs-volume
        nfs:
          server: 192.168.10.101
          path: /opt/wwwroot

创建 Pod

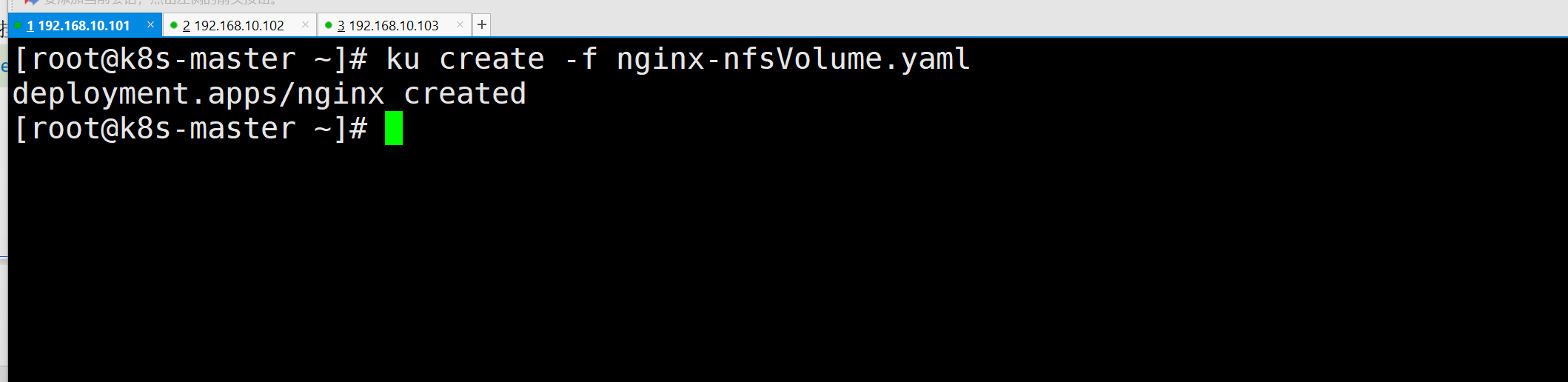

[root@k8s-master ~]# ku create -f nginx-nfsVolume.yaml

查看创建结果

[root@k8s-master ~]# ku get pod

登录容器查看挂载结果

[root@k8s-master ~]# ku get pod -o wide
[root@k8s-master ~]# curl 10.244.85.197
[root@k8s-master ~]# ku exec -it nginx-7bf6df4679-9ptkx -c nginx -- bash
root@nginx-7bf6df4679-9ptkx:/# cd /usr/share/nginx/html/
root@nginx-7bf6df4679-9ptkx:/usr/share/nginx/html# cat index.html

PersistentVolume (PV，持久卷)

虽然 volume 已经可以接入大部分存储后端，但是实际使用时还有诸多的问题。比如：

当某个数据卷不再被挂载使用时，里面的数据如何处理?
如果想要实现只读挂载，要如何处理?
如果想要只能有一个 Pod 挂载，要如何处理?

如上所述，对于很多复杂的需求，volume 可能难以实现，并且无法对存储的生命周期进行管理。另一个很大的问题是，在企业内使用 kubernetes 的不仅仅是 kubernetes 管理员，可能还有开发人员、测试人员以及初学 kubernetes 的技术人员，对于 kubernetes 的 volume 或者相关存储平台的配置参数并不了解，所以无法自行完成存储的配置

为此，kubernetes 引入了两个新的 API 资源:PersistentVolume(持久卷，简称PV)和PersistentVolumeclaim(持久卷声明，简称PVC)

PV 是 kubernetes 管理员设置的存储，PVC 是对 PV的请求，标识需要什么类型的 PV。他们同样是集群中的一类资源，但其生命周期比较独立，管理员可以单独对 PV 进行增删改査，不受 Pod 的影响，生命周期可能比挂载它的其他资源还要长。如果一个kubernetes 集群的使用者并非只有kubernetes 管理员,那么可以通过提前创建 PV,用以解决对存储概念不是很了解的技术人员对存储的需求。和单独配置 volume类似，PV 也可以使用 NFS、GFS、CEPH 等常见的存储后端，并且可以提供更为高级的配置,比如访问模式、空间大小以及回收策略等。目前 PV的提供方式有两种:静态或动态。静态 PV 由管理员提前创建，动态PV 无需提前创建

PV 回收策略

当用户使用完卷时，可以从 API 中删除 PVC 对象，从而允许回收资源。回收策略会告诉 PV 如何处理改卷。目前回收策略可以设置为 Retain、Recycle 和 Delete。静态 PV默认的为 Retain，动态 PV 默认为 Delete

回收策略	含义
Retain	保留，该策略允许手动回收资源,当删除 PVC 时,PV 仍然存在,PV 中的数据也存在。volume被视为已释放，管理员可以手动回收卷
Recycle	回收，如果 volume 插件支持，Recycle 策略会对卷执行 rm -rf 清理该 PV，卷中的数据已经没了,但卷还在,使其可用于下一个新的 PVC,但是本策略将会被弃用,目前只有 NFS 和 HostPath支持该策略
Delete	删除，如果 volume 插件支持，删除 PVC 时会同时删除 PV，PV 中的数据自然也就没了。动态卷默认为 Delete，目前支持 Delete 的存储后端包括 AWS EBS、GCE PD、Azure Disk、openstackCinder 等

PV 访问策略

在实际使用 PV 时，可能针对不同的应用会有不同的访问策略，比如某类 Pod 可以读写，某类 Pod 只能读，或者需要配置是否可以被多个不同的 Pod 同时读写等,此时可以使用 PV 的访问策略进行简单控制

目前支持的访问策略如下：

访问策略	含义
Readwrite0nce	单路可读可写，可以被单节点以读写模式挂载，命令行中可以被缩写橙 RWO
ReadonlyMany	多路只读，可以被多节点以只读模式挂载，命令行中可以被缩写为 ROX
ReadwriteMany	多路可读可写，可以被多个节点以读写模式挂载，命令行中可以被缩写为 RWX
Readwrite0ncePod	单节点只读(1.22+)，只能被一个 Pod 以读写的模式挂载，命令行中可以被缩写为 RWOP

虽然 PV 在创建时可以指定不同的访问策略，但是也要后端的存储支持才行。比如一般情况下，大部分块存储是不支持 ReadwriteMany 的

在企业内，可能存储很多不同类型的存储，比如 NFS、Ceph、GlusterFs 等，针对不同类型的后端存储具有不同的配置方式,这也是对集群管理员的一种挑战,因为集群管理员需要对每种存储都要有所了解

PV 的配置方式

静态配置

静态配置是手动创建 PV 并定义其属性,例如容量、访问模式、存储后端等。在这种情况下,Kubernetes管理员负责管理和配置 PV，然后应用程序可以使用这些PV。静态配置通常用于一些固定的存储后端，如NFS

动态配置

动态配置允许 Kubernetes 集群根据 PVC 的需求自动创建 PV，在这种情况下，管理员只需为存储后端配置 storageClass，然后应用程序就可以通过 PVC请求存储。Kubernetes 将自动创建与 PVC 匹配的PV，并将其绑定到 PVC 上。这种方法使得存储管理更加灵活和可扩展，允许管理员在集群中动态添加、删除、和管理存储资源

PV 的创建

基于 HostPath 的 PV

可以创建一个基于 HostPath 的 PV，和配置 NFS 的 PV 类似，只需要配置 hostPath 字段即可，其它配置基本一致

在所有 node 节点创建主机目录

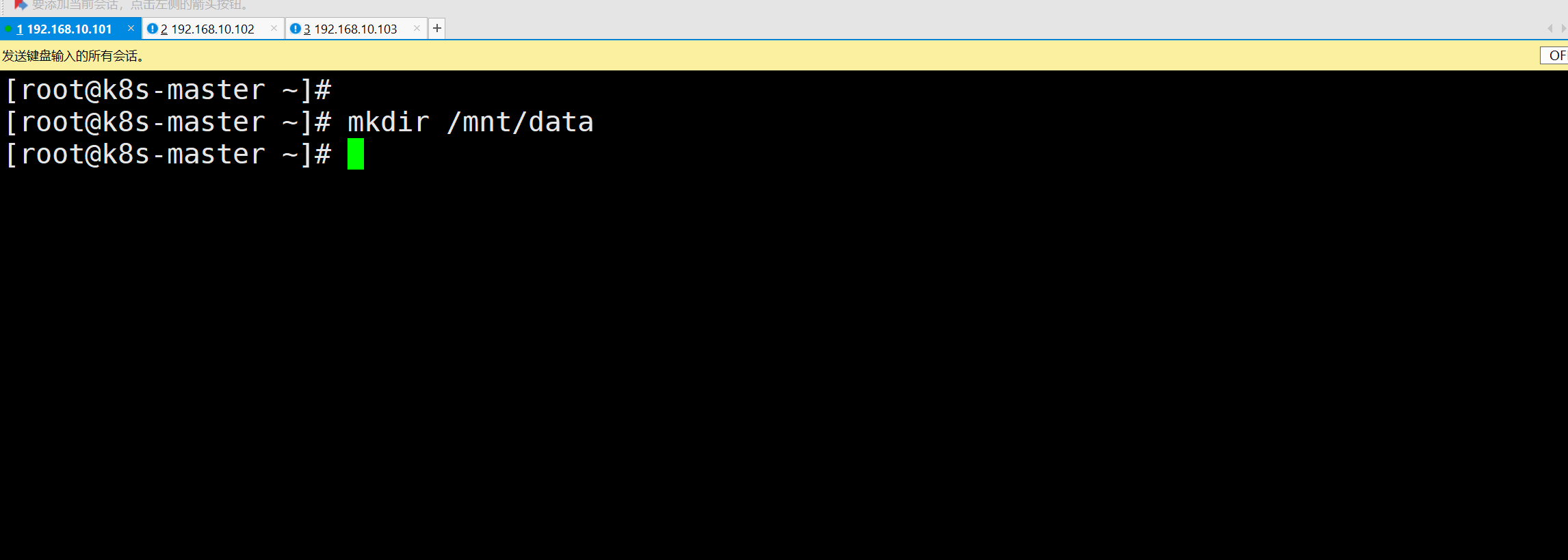

[root@k8s-master ~]# mkdir /mnt/data
[root@k8s-node01 ~]# mkdir /mnt/data
[root@k8s-node02 ~]# mkdir /mnt/data

编写 hostpath 的 yaml 文件

[root@k8s-master ~]# vim hostpath-pv.yaml
kind: PersistentVolume
apiVersion: v1
metadata:
  name: mypv-hostpath
  labels:
    type: local
spec:
  storageClassName: pv-hostpath
  capacity:
    storage: 10Gi
  accessModes:
    - ReadWriteOnce
  hostPath:
    path: "/mnt/data"

备注：

命令字	含义
hostPath	宿主机的路径，使用 hostPath 类型需要固定 Pod 所在的节点，防止 Pod 漂移造成数据丢失
storageclassName	是一个用于标识 Storageclass 对象名称的标签。当你创建或配置PersistentVolumeclaim(PVc)时，可以指定 storageclassName 来告诉 Kubernetes 你希望使用哪个 storageclass 来配置存储

创建 Pod

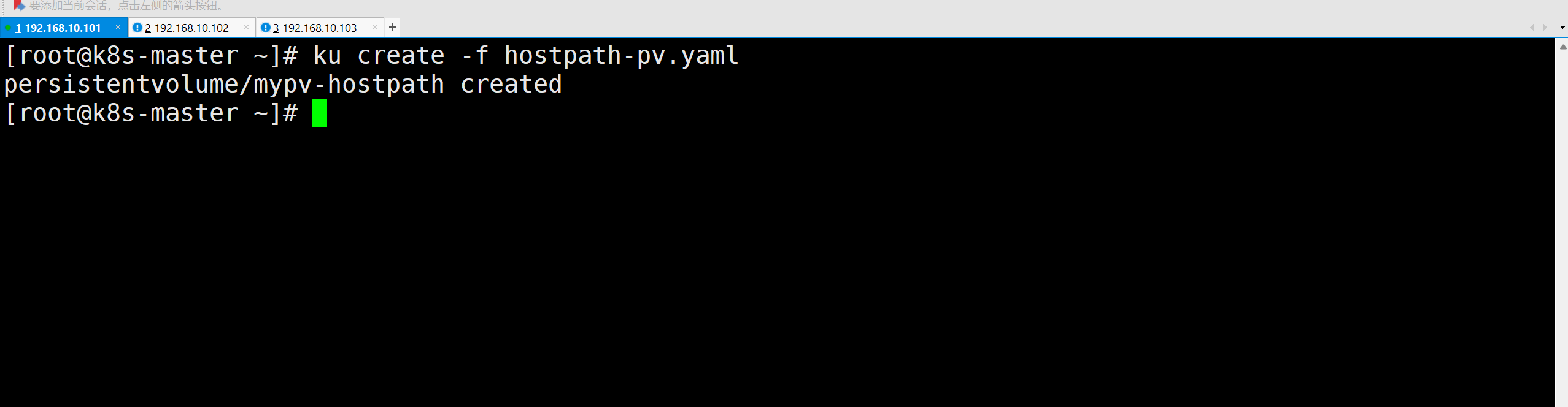

[root@k8s-master ~]# ku create -f hostpath-pv.yaml

查看创建结果

[root@k8s-master ~]# ku get pv

基于 NFS 的 PV

编写基于 NFS 的 PV

PV 目前没有 Namespace 隔离，不需要指定命名空间，在任意命名空间下创建的PV 均可以在其他
Namespace 使用

[root@k8s-master ~]# vim nfs-pv.yaml
apiVersion: v1
kind: PersistentVolume
metadata:
  name: mypv-nfs
spec:
  capacity:
    storage: 5Gi
  volumeMode: Filesystem
  accessModes:
    - ReadWriteOnce
  persistentVolumeReclaimPolicy: Recycle
  storageClassName: pvc-nfs
  mountOptions:
    - hard
    - nfsvers=4.1
  nfs:
    path: /opt/wwwroot/
    server: 192.168.10.101

备注：

命令字	含义
capacity	容量配置
volumeMode	卷的模式，目前支持Filesystem(文件系统)和 B1ock(块)，其中
accessModes	该PV的访问模式
storageclassName	PV的类，一个特定类型的PV只能绑定到特定类别的PVC
persistentVolumeReclaimPolicy	回收策略
mountoption	非必要，新版本中已经弃用
nfs	NFS 服务配置，包括以下两个选项 ①：path:NFs 上的共享目录 ②：server:NFs 的IP地址

PersistentVolumeclaim(PVC，持久卷声明)

当 kubeetes 管理员提前创建好了 PV，我们又应该如何使用它呢?

这里介绍 kubemnetes 的另一个概念 Persistentvolumeclaim(简称PVC)。PVC 是其他技术人员
在 kubemnetes 上对存储的申请，他可以标明一个程序需要用到什么样的后端存储、多大的空间以及什么访问模式进行挂载。这一点和 Pod 的Qos 配置类似，Pod 消耗节点资源，PVC 消耗 PV 资源，Pod 可以请求特定级别的资源(CPU 和内存)，PVC可以请求特定的大小和访问模式的PV。例如申请一个大小为 5G且只能被一个 Pod 只读访问的存储

在实际使用时，虽然用户通过 PVC获取存储支持，但是用户可能需要具有不同性质的PV 来解决不同的问题，比如使用 SSD 硬盘来提高性能。所以集群管理员需要根据不同的存储后端来提供各种 PV，而不仅仅是大小和访问模式的区别，并目无须让用户了解这些卷的县体实现方式和存储类型，打扫了存储的解耦，降低了存储使用的复杂度

接下来我们来看看如何让 PVC 和前面创建的PV 绑定。PVC 和 PV进行绑定的前提条件是一些参数必须匹配，比如 accessModes、storageclassName、volumeMode 都需要相同,并且 PVc 的 storage 需要小于等于 PV 的 storage 配置

PVC 的创建

基于 HostPath 的 PVC

①：编写 hostpath 类型的 yaml 文件

[root@k8s-master ~]# vim pvc-hostpath.yaml
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: mypvc-hostpath
spec:
  storageClassName: pv-hostpath
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 3Gi

注意：
storageclassName:存储类名称需要和对应的 PV 中的名称一致，PV 和 PVC 进行绑定并非是名字相同，而是 storageclassName 相同且其他参数一致才可以进行绑定

基于 NFS 的 PVC

①：编写 NFS 类型的 yaml 文件

[root@k8s-master ~]# vim pvc-nfs.yaml
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: mypvc-nfs
spec:
  storageClassName: pvc-nfs
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 3Gi

注意：
storageclassName:存储类名称需要和对应的PV中的名称一致
