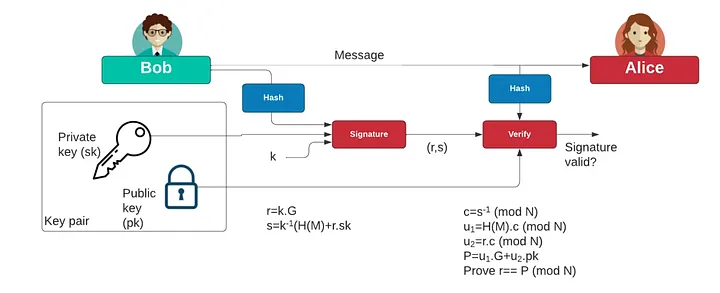

这张图把 ECDSA 的签名/验签数据流画得很直观：左边 Bob（持有密钥对），右边 Alice（只拿到消息+签名+公钥来验证）。

1) 图里在讲什么：标准 ECDSA 流程

签名端（Bob）

  1. 对消息做哈希：

    e=H(M)

  2. 取一个一次性随机数（nonce）k（图中单独画出来的 k）

  3. 椭圆曲线标量乘：

    R=kG

    取 R 的 x 坐标（再 mod 曲线阶 n）得到：

    $r = x(R)\bmod n$

  4. 计算：

    $s = k^{-1}(e + r\cdot sk)\bmod n$

  5. 输出签名 (r,s)

图中写的 r = k.G、$s = k^{-1}(H(M)+r.sk)$ 就是这两步。

我用一个能手算的“玩具椭圆曲线”把 Bob 端 ECDSA（确定性 k）签名 5 步完整跑一遍；流程和 secp256k1 完全同构，只是把大数换成小数便于看清每一步。

预设参数（玩具曲线，便于演示）

  • 有限域：$\mathbb F_{17}$（所有坐标都对 17 取模）

  • 曲线：$y^2 \equiv x^3 + 2x + 2 \pmod{17}$

  • 基点：G=(5,1)

  • 基点阶（群的子群阶）：n=19
    （也就是 $19G=\mathcal O$，所以签名里的 “mod N” 用 N=n=19）

Bob 的私钥选：

sk=7

消息 M 的哈希（为了演示直接给一个值）：

$e=H(M)=13\quad$(真实世界里是 SHA-256 等再截断/取模)

第1步：对消息哈希

$e = H(M) = 13$

第2步：确定性地产生 nonce k

真实世界用 RFC6979(HMAC-SHA256) 从 (sk,e) 推导 k。
这里为了能手算，用一个“教学版确定性规则”模拟它：

$k = (e + 2\cdot sk)\bmod n$

代入：

$k=(13+2\cdot7)\bmod19=(13+14)\bmod19=27\bmod19=8$

所以本次签名使用：

k=8

第3步：计算 R=kG

R=kG=8G

用倍点法（double）算到 8G（都在 mod 17 下）：

先算 2G（点加公式的“倍点”）

对 G=(5,1)：

$\lambda = \frac{3x^2+a}{2y}=\frac{3\cdot 5^2+2}{2\cdot1}=\frac{77}{2}\pmod{17}$

$77\bmod17=9$，$2^{-1}\bmod17=9$，所以：

$\lambda = 9\cdot 9=81\bmod17=13$

$x_{2G}=\lambda^2-2x=13^2-10=169-10=159\bmod17=6$

$y_{2G}=\lambda(x-x_{2G})-y=13(5-6)-1=-14\bmod17=3$

所以：

2G=(6,3)

再算 4G=2(2G)

对 (6,3)：

$\lambda=\frac{3\cdot6^2+2}{2\cdot3}=\frac{110}{6}\pmod{17}$

$110\bmod17=8$，$6^{-1}\bmod17=3$，所以：

$\lambda=8\cdot3=24\bmod17=7$

$x_{4G}=7^2-12=49-12=37\bmod17=3$

$y_{4G}=7(6-3)-3=18\bmod17=1$

所以：

4G=(3,1)

再算 8G=2(4G)

对 (3,1)：

$\lambda=\frac{3\cdot3^2+2}{2\cdot1}=\frac{29}{2}\pmod{17}$

$29\bmod17=12$，$2^{-1}\bmod17=9$，所以：

$\lambda=12\cdot9=108\bmod17=6$

$x_{8G}=6^2-6=36-6=30\bmod17=13$

$y_{8G}=6(3-13)-1=-61\bmod17=7$

所以：

$R=8G=(13,7)$

第4步：计算 r

ECDSA 的 r 是 R 的 x 坐标再 mod n：

$r = x(R)\bmod n = 13 \bmod 19 = 13$

第5步：计算 s

$s = k^{-1}(e + r\cdot sk)\bmod n$

先求 $k^{-1}\bmod 19$：
$8\cdot12=96\equiv1\pmod{19}$，所以：

$k^{-1}\equiv 12 \pmod{19}$

再算括号：

$e+r\cdot sk = 13 + 13\cdot7 = 13+91 = 104$

$104\bmod19 = 104-95 = 9$

最后：

$s = 12\cdot 9 = 108\bmod19 = 108-95=13$

最终签名结果

(r,s)=(13,  13)

现代实现里常做一个“low-s 规范化”（防可塑性）：若 s>n/2，取 s′=n−s。
这里 n=19, n/2=9.5,s=13>9.5，所以 low-s 会变成 s′=19−13=6，签名可写成 (13,6)（验签等价）。

验签端（Alice）

  1. 同样哈希：

    e=H(M)

  2. 计算 $c=s^{-1}\bmod n$（很多教材写 $w=s^{-1}$）

  3. 计算：

    $u_1 = e\cdot c\bmod n,\quad u_2 = r\cdot c\bmod n$

  4. 计算点：

    $P = u_1G + u_2\cdot pk$

  5. 验证：

    $r \stackrel{?}{=} x(P)\bmod n$

图右下角的 c=s^-1、u1/u2、P=u1.G+u2.pk、Prove r==P 就是这套验签。

我们继续把 Alice 端验签按图里的公式一步步算出来，最后验证 r 是否匹配。

已知（来自上一轮签名示例）

曲线：$y^2 \equiv x^3+2x+2 \pmod{17}$
基点：G=(5,1)
子群阶：n=19

Bob 私钥：sk=7
消息哈希：e=H(M)=13

签名（未做 low-s 规范化）：

(r,s)=(13,13)

(0) 先算公钥 pk=sk⋅G

我们需要 pk=7G。

前面我们已经算过一些倍点：

  • 2G=(6,3)

  • 4G=(3,1)

再继续算：

  • $3G=2G+G=(6,3)+(5,1)=(10,6)$

  • $5G=4G+G=(3,1)+(5,1)=(9,16)$

  • $6G=5G+G=(9,16)+(5,1)=(16,13)$

  • $7G=6G+G=(16,13)+(5,1)=(0,6)$

所以：

pk=(0,6)

(1) Alice 对消息哈希（同 Bob）

e=H(M)=13

(2) 计算 $c = s^{-1} \pmod{n}$

$c = 13^{-1}\pmod{19}$

因为 $13\cdot 3=39 \equiv 1 \pmod{19}$，所以：

c=3

(3) 计算 $u_1,u_2$​

图里是：

$u_1 = e\cdot c \pmod{n},\quad u_2=r\cdot c \pmod{n}$

代入：

$u_1 = 13\cdot 3 = 39 \equiv 1 \pmod{19}$

$u_2 = 13\cdot 3 = 39 \equiv 1 \pmod{19}$

所以：

$u_1=1,\quad u_2=1$

(4) 计算点 \textbf{$P = u_1G + u_2pk$}

$P = 1\cdot G + 1\cdot pk = G + pk = (5,1)+(0,6)$

点加公式（x1≠x2​）：

$\lambda = \frac{y_2-y_1}{x_2-x_1}\pmod{17}$

$x_3=\lambda^2-x_1-x_2 \pmod{17},\quad y_3=\lambda(x_1-x_3)-y_1 \pmod{17}$

代入 $P_1=(5,1),P_2=(0,6)$：

  • 分子：$y_2-y_1=6-1=5$

  • 分母：$x_2-x_1=0-5=-5 \equiv 12 \pmod{17}$

  • $12^{-1}\equiv 10 \pmod{17}$（因为 $12\cdot10=120\equiv1$）

所以：

$\lambda = 5\cdot 10=50 \equiv 16 \pmod{17}$

算坐标：

$x_3 = 16^2-5-0=256-5=251\equiv 13 \pmod{17}$

$y_3 = 16(5-13)-1=16\cdot(-8)-1=-129 \equiv 7 \pmod{17}$

因此：

P=(13,7)

(5) 验证：$r \stackrel{?}{=} x(P)\bmod n$

$x(P)\bmod n = 13 \bmod 19 = 13$

而签名给的 r=13，所以：

$r = x(P)\bmod n \quad\Rightarrow\quad $验签通过

顺便：如果你用 low-s 规范化（把 s=13 变成 s′=19−13=6）

验签也一样会过，因为 ECDSA 的判定只看 x(P)；你会得到 P变成原来点的相反数（y 取负），但 x 不变，所以仍满足 r。

2) 为什么会引出“确定性签名”：问题全在 k

ECDSA 里 k 的质量是生死线：

  • 如果 k 重复用在两次不同消息上（或者被攻击者猜到/泄露一部分），私钥 sksksk 会被直接解出来。

  • 历史上很多真实事故都不是算法错，而是 随机数发生器不可靠、实现 bug、虚拟机熵不足、设备启动早期熵不够等导致 k 出问题。

所以，“确定性 ECDSA（Deterministic ECDSA）”的核心思想是：

k 不再靠外部 RNG 随机生成，而是由 (私钥 sk + 消息哈希 e) 通过标准算法确定性地产生。

这样 RNG 挂了也不至于把私钥送出去。

3) ECDSA 的“确定性签名”到底确定在哪里？

确定性 ECDSA 并不是改了 r,s 公式（公式完全一样），而是把：

  • 随机选 k
    换成

  • 确定性推导 k

最常见、事实标准是 RFC 6979：用 HMAC_DRBG 从 sk 与 e=H(M) 推导出 k。

可以把它理解成：

$k = \text{RFC6979\_nonce}(sk,\, e)$

然后照旧算：

$r = x(kG)\bmod n,\quad s = k^{-1}(e + r\cdot sk)\bmod n$

结果是什么？

  • 同一个私钥 sk 对同一条消息 M，每次签名得到的 (r,s) 完全一致（如果不额外加盐）。

  • 不依赖系统 RNG，也就规避了“烂随机数导致私钥泄露”的大坑。

4) 确定性签名的优缺点

优点

  • 强抗 RNG 故障：最大价值点。

  • 可复现：调试、审计、硬件实现一致性更好。

  • 协议层不用改：验签方完全无感，还是标准 ECDSA 签名。

注意点 / 风险

  • 仍然要防 侧信道（计时/功耗/缓存）：因为 k 虽然不靠 RNG，但它依然是“必须保密的一次性秘密”。

  • 有些系统会在 RFC6979 的基础上再混入少量随机性（“deterministic but randomized”）来增强侧信道防护——这不影响正确性，但会让签名不再完全可复现。

5) 你可以用一句话记住

确定性 ECDSA = 标准 ECDSA + 用 RFC6979 从(私钥+消息哈希)确定性生成 k
公式不变，安全性大幅降低对随机数的依赖，避免“k 出事私钥就没了”。

下面按图里的变量（k、r、s、c、u1、u2、P）把 **“确定性 ECDSA（RFC6979）”**讲透，并给出一份 可直接照着写 Delphi 的伪代码 + 单元骨架。

1) 关键点：确定性 ECDSA 只“换掉 k 的来源”

ECDSA 的签名公式不变：

  • $r = x(kG)\bmod n$

  • $s = k^{-1}(e + r\cdot sk)\bmod n$，其中 e 是消息哈希（按规则截断/折叠）

确定性的地方在于：

不再用 RNG 随机挑 k，而是用 RFC6979 的 HMAC_DRBG 从 (sk, e) 推导出 k。
同一私钥 + 同一消息 → 推导出的 k 固定 → 签名 (r,s) 固定。

2) RFC6979 的 k 推导流程（HMAC_DRBG）

2.1 需要的辅助函数（RFC6979 术语）

设曲线阶为 nnn，其字节长度：

  • qlen = bit_length(n)

  • rolen = ceil(qlen / 8) （n 的定长字节数）

定义：

  1. int2octets(x)：把整数 x 编成 固定 rolen 字节的大端序（不足左补 0）

  2. bits2int(b)：把哈希输出 b（比特串）取左侧 qlen 位（如果 b 比 qlen 长就截断），得到整数

  3. bits2octets(b)：

  • z1 = bits2int(b)

  • z2 = z1 mod n

  • 返回 int2octets(z2)

注意：这一步就是“把 H(M) 变成适合模 n 的 e”。很多实现错在没做 bits2octets / truncation。

2.2 HMAC_DRBG 状态机（K、V）

选择哈希函数（常见：P-256 用 SHA-256；secp256k1 也常用 SHA-256；P-384 用 SHA-384…）

初始化：

  • V = 0x01 重复 hlen 次

  • K = 0x00 重复 hlen 次

  • bx = int2octets(sk) || bits2octets(h1)
    其中 h1 = H(M) 的原始哈希字节串

更新：

  • K = HMAC(K, V || 0x00 || bx)

  • V = HMAC(K, V)

  • K = HMAC(K, V || 0x01 || bx)

  • V = HMAC(K, V)

生成候选 k：
循环：

  • T = empty

  • while len(T) < rolen:

    • V = HMAC(K, V)

    • T = T || V

  • k = bits2int(T) （同样按 qlen 截断）

  • if 1 <= k <= n-1：成功，返回 k

  • 否则（极少发生）：

    • K = HMAC(K, V || 0x00)

    • V = HMAC(K, V)

    • 继续循环

3) 把 k 塞回你图里的 ECDSA 签名公式

得到 k 后就是标准 ECDSA：

  1. R = k*G

  2. r = R.x mod n，若 r==0 重新生成 k（RFC6979 循环继续即可）

  3. e = bits2int(H(M))（或者直接用上面 bits2octets 产生的 z 再转整数；两者要一致）

  4. s = k^{-1} * (e + r*sk) mod n，若 s==0 重新生成 k

推荐额外做一步 “low-s 规范化”（防签名可塑性）：

  • 如果 s > n/2，就 s = n - s

4) Delphi 实现要点（你写代码时最容易踩坑的地方）

4.1 哈希与 HMAC

你需要：

  • Hash(M) -> bytes

  • HMAC(K, data) -> bytes

你可以选：

  • System.Hash（新 Delphi 版本常见）

  • mORMot 的 SHA/HMAC

  • OpenSSL 的 HMAC 接口（最稳）

（我下面给骨架时，把 HMAC/SHA 当作可替换的函数。）

4.2 大整数

签名过程里必需：

  • modInv(k, n)

  • modMul / modAdd / mod
    建议用 System.Math.BigNumbers 的 TBigInteger（如果你版本有），否则用你自己的大数库/openssl BN。

4.3 椭圆曲线运算

你需要：

  • ScalarMul(G, k) -> ECPoint

  • ECAdd(P,Q)（验签要用）

如果你不想自己写椭圆曲线算术，最省事是：

  • 用 OpenSSL 的 EC_GROUP/EC_POINT 做乘法与加法

  • r,s 的计算用 BN 做

5) Delphi 伪代码 + 单元骨架（照着填就能跑）

下面把 RFC6979 派生 k写成 Delphi 风格骨架；ECC 点乘那部分你可以接 OpenSSL 或你已有的曲线库。

unit DeterministicECDSA_RFC6979;

interface

uses
  System.SysUtils, System.Classes
  {$IFDEF HAS_BIGINTEGER}
  , System.Math.BigNumbers
  {$ENDIF}
  ;

type
  TBytes = System.SysUtils.TBytes;

  // 你需要提供：HMAC(Hash) 与 Hash
  // 推荐：HMAC-SHA256 / SHA256（以 P-256 或 secp256k1 为例）
  THashFunc = reference to function(const Data: TBytes): TBytes;
  THmacFunc = reference to function(const Key, Data: TBytes): TBytes;

  // 曲线参数需要：n（阶），G（基点）以及点乘函数
  // 这里把点类型抽象掉，方便你接 OpenSSL 或自写实现
  TECPoint = record
    X, Y: TBytes; // 或者你用 BN/BigInteger 保存
  end;

function RFC6979_DeriveK(
  const PrivKeyInt2Octets: TBytes; // int2octets(sk), fixed rolen bytes
  const MsgHash: TBytes;           // h1 = H(M)
  const N_BigEndian: TBytes;       // n 的大端字节（固定 rolen 也行）
  QLenBits: Integer;
  const Hmac: THmacFunc;
  HLen: Integer
): TBytes; // 返回 k 的 int2octets(k), fixed rolen bytes

implementation

function CeilDiv(A, B: Integer): Integer;
begin
  Result := (A + B - 1) div B;
end;

function ConcatBytes(const A, B: TBytes): TBytes;
var
  L1, L2: Integer;
begin
  L1 := Length(A);
  L2 := Length(B);
  SetLength(Result, L1 + L2);
  if L1 > 0 then Move(A[0], Result[0], L1);
  if L2 > 0 then Move(B[0], Result[L1], L2);
end;

function Concat3(const A, B, C: TBytes): TBytes;
begin
  Result := ConcatBytes(ConcatBytes(A, B), C);
end;

function RepeatByte(B: Byte; Count: Integer): TBytes;
var
  i: Integer;
begin
  SetLength(Result, Count);
  for i := 0 to Count - 1 do
    Result[i] := B;
end;

// bits2int：取左边 qlen 位
function Bits2Int(const Bits: TBytes; QLenBits: Integer): TBytes;
var
  qlenBytes, shiftBits: Integer;
  tmp: TBytes;
  i: Integer;
begin
  qlenBytes := CeilDiv(QLenBits, 8);
  SetLength(tmp, qlenBytes);
  // 先取前 qlenBytes
  for i := 0 to qlenBytes - 1 do
    if i < Length(Bits) then tmp[i] := Bits[i] else tmp[i] := 0;

  shiftBits := (qlenBytes * 8) - QLenBits;
  if shiftBits > 0 then
  begin
    // 右移 shiftBits（仅对最后一个字节区域不够时的截断）
    // 简化实现：整体右移 shiftBits
    // 你也可以换成大整数处理更稳
    // 下面给一个字节级右移：
    var carry: Byte := 0;
    for i := 0 to qlenBytes - 1 do
    begin
      var newCarry := tmp[i] shl (8 - shiftBits);
      tmp[i] := (tmp[i] shr shiftBits) or carry;
      carry := newCarry;
    end;
  end;

  Result := tmp;
end;

// 这里的 ModN / Compare / SubN / AddN 等最好用大整数实现
// 为了给你结构清晰，我只留接口说明。
// 你实际实现时：把字节串转 BN/BigInteger，做 mod 运算，再转回定长 rolen bytes。

function RFC6979_DeriveK(
  const PrivKeyInt2Octets: TBytes;
  const MsgHash: TBytes;
  const N_BigEndian: TBytes;
  QLenBits: Integer;
  const Hmac: THmacFunc;
  HLen: Integer
): TBytes;
var
  rolen: Integer;
  K, V, bx: TBytes;
  h1_b2o: TBytes;
  Tacc: TBytes;
begin
  rolen := Length(PrivKeyInt2Octets); // 定长
  // h1_b2o = bits2octets(h1) = int2octets(bits2int(h1) mod n)
  // 你需要在这里做：Bits2Int(MsgHash) -> integer -> mod n -> int2octets
  // 暂用占位（请替换为正确的 mod n 逻辑）：
  h1_b2o := Bits2Int(MsgHash, QLenBits);
  // TODO: h1_b2o := Int2Octets( (BigInt(h1_b2o) mod n), rolen )

  bx := ConcatBytes(PrivKeyInt2Octets, h1_b2o);

  V := RepeatByte($01, HLen);
  K := RepeatByte($00, HLen);

  // K = HMAC(K, V || 0x00 || bx)
  K := Hmac(K, Concat3(V, TBytes.Create($00), bx));
  V := Hmac(K, V);

  // K = HMAC(K, V || 0x01 || bx)
  K := Hmac(K, Concat3(V, TBytes.Create($01), bx));
  V := Hmac(K, V);

  while True do
  begin
    SetLength(Tacc, 0);
    while Length(Tacc) < rolen do
    begin
      V := Hmac(K, V);
      Tacc := ConcatBytes(Tacc, V);
    end;

    // k = bits2int(Tacc)
    Result := Bits2Int(Tacc, QLenBits);
    // TODO: 把 Result 作为整数检查 1..n-1
    // if 1 <= k <= n-1 then
    //   Result := Int2Octets(k, rolen); Exit;

    // 失败分支（极少）
    K := Hmac(K, ConcatBytes(V, TBytes.Create($00)));
    V := Hmac(K, V);
  end;
end;

end.

上面这份骨架里，我刻意把“mod n / 比较 1..n-1 / int2octets 定长输出”留成 TODO，因为这部分你肯定会用你自己的大数（TBigInteger 或 OpenSSL BN），这样最稳、也最贴合你现有工程。

6) 你接下来怎么落地（两条路线）

路线 A：全用 OpenSSL（最省心、最不容易错）

  • HMAC/SHA：OpenSSL

  • 大数 BN：OpenSSL

  • EC 点乘/加法：OpenSSL
    你只负责 RFC6979 输出 k，然后用 OpenSSL 做 k*G 取 r，再算 s。

路线 B：你有自己的 ECC / 大数库

  • 直接把 RFC6979 的 k 接到你现有的 ScalarMul(G,k) 上

# 算法 # 安全
Logo
开源鸿蒙跨平台开发者社区

开源鸿蒙跨平台开发社区汇聚开发者与厂商，共建“一次开发，多端部署”的开源生态，致力于降低跨端开发门槛，推动万物智联创新。

更多推荐

cover

MIPI DSI屏幕输出—【万物智能之开源鸿蒙OpenHarmony系统实战开发系列教程】

avatar 开源鸿蒙跨平台开发者社区

Flutter-OH应用生命周期

本文介绍 Flutter-OH（）在 OpenHarmony 上的两种集成方式：独立 Flutter 应用（Standalone Flutter app）与Add-to-App。二者为 Flutter 官方定义的主流嵌入路径，Flutter-OH 分别由承载，详见Flutter-OH核心对象简介。

avatar 开源鸿蒙跨平台开发者社区

Flutter-OH核心对象简介

本文介绍Embedding 核心对象在 Flutter-OH 中的作用及彼此协作关系。集成方式、生命周期回调与示例代码见Flutter-OH应用生命周期。与是 Embedding 的两类 Host 入口：前者用于独立 Flutter 应用，对接UIAbility生命周期；后者用于 Add-to-App，在 ArkUI 页面中以页面级 Host 承载 Flutter 模块。是二者共享的内部协调者，负

avatar 开源鸿蒙跨平台开发者社区
