4系统概要设计

4.1概述

本系统后台采用B/S结构(Browser/Server,浏览器/服务器结构)和基于Web服务两种模式，是一个适用于Internet环境下的模型结构。只要用户能连上Internet,便可以在任何时间、任何地点使用。系统工作原理图如图4-1所示：

图4-1系统工作原理图

4.2系统结构

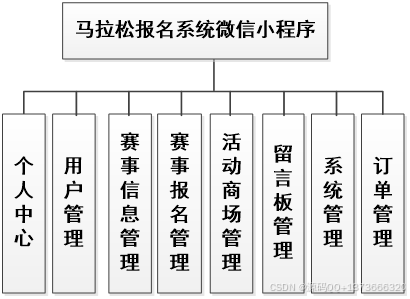

设计的功能结构图如下图所示：

图4-2功能结构图

4.3.数据库设计

4.3.1数据库实体

概念设计的目标是设计出反映某个组织部门信息需求的数据库系统概念模式，数据库系统的概念模式独立于数据库系统的逻辑结构、独立于数据库管理系统（DBMS）、独立于计算机系统。

概念模式的设计方法是在需求分析的基础上，用概念数据模型（例如E-R模型）表示数据及数据之间的相互联系，设计出反映用户信息需求和处理需求的数据库系统概念模式。概念设计的目标是准确描述应用领域的信息模式，支持用户的各种应用，这样既容易转换为数据库系统逻辑模式，又容易为用户理解。数据库系统概念模式是面向现实世界的数据模型，不能直接用于数据库系统的实现。在此阶段，用户可以参与和评价数据库系统的设计，从而有利于保证数据库系统的设计与用户的需求相吻合。在概念模式的设计中，E-R模型法是最常见的设计方法。本系统的E-R图如下图所示：

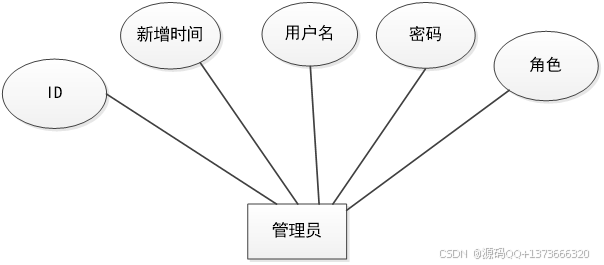

（1）管理员信息的实体属性图如下：

图4.12 管理员信息实体属性图

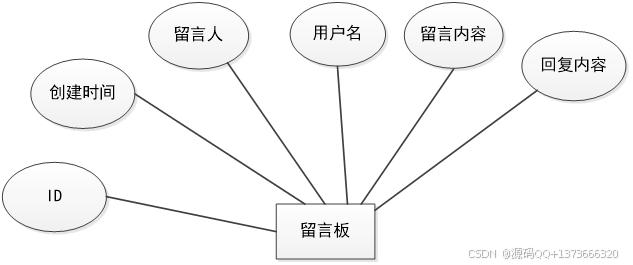

（2）留言板实体属性图如图4.13所示：

图4.13留言板实体属性图

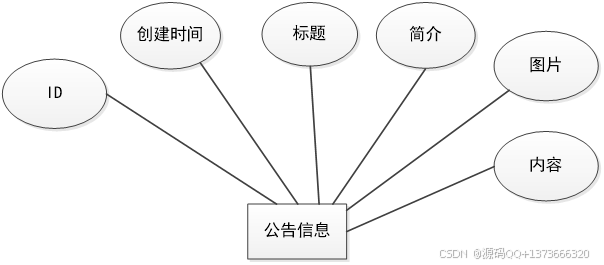

（3）公告信息实体属性图如图4.14所示：

图4.14 公告信息实体属性图

4.3.2数据库设计表

马拉松报名系统微信小程序需要后台数据库，下面介绍数据库中的各个表的详细信息：

表4.1 地址

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
userid	bigint(20)	否		用户id
address	varchar(200)	否		地址
name	varchar(200)	否		收货人
phone	varchar(200)	否		电话
isdefault	varchar(200)	否		是否默认地址[是/否]

表4.2 购物车表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
tablename	varchar(200)	是	huodongshangchang	商品表名
userid	bigint(20)	否		用户id
goodid	bigint(20)	否		商品id
goodname	varchar(200)	是	NULL	商品名称
picture	varchar(200)	是	NULL	图片
buynumber	int(11)	否		购买数量
price	float	是	NULL	单价
discountprice	float	是	NULL	会员价

表4.3 活动商场评论表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
refid	bigint(20)	否		关联表id
userid	bigint(20)	否		用户id
nickname	varchar(200)	是	NULL	用户名
content	longtext	否		评论内容
reply	longtext	是	NULL	回复内容

表4.4 活动商场

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
shangpinmingcheng	varchar(200)	否		商品名称
shangpinleixing	varchar(200)	否		商品类型
tupian	varchar(200)	是	NULL	图片
danwei	varchar(200)	是	NULL	单位
shangjiariqi	date	是	NULL	上架日期
shangpinxiangqing	longtext	是	NULL	商品详情
price	float	否		价格
onelimittimes	int(11)	是	-1	单限
alllimittimes	int(11)	是	-1	库存

表4.5 留言板

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
userid	bigint(20)	否		留言人id
username	varchar(200)	是	NULL	用户名
content	longtext	否		留言内容
reply	longtext	是	NULL	回复内容

表4.6 公告信息

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
title	varchar(200)	否		标题
introduction	longtext	是	NULL	简介
picture	varchar(200)	否		图片
content	longtext	否		内容

表4.7 订单

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
orderid	varchar(200)	否		订单编号
tablename	varchar(200)	是	huodongshangchang	商品表名
userid	bigint(20)	否		用户id
goodid	bigint(20)	否		商品id
goodname	varchar(200)	是	NULL	商品名称
picture	varchar(200)	是	NULL	商品图片
buynumber	int(11)	否		购买数量
price	float	否	0	价格/积分
discountprice	float	是	0	折扣价格
total	float	否	0	总价格/总积分
discounttotal	float	是	0	折扣总价格
type	int(11)	是	1	支付类型
status	varchar(200)	是	NULL	状态
address	varchar(200)	是	NULL	地址
tel	varchar(200)	是	NULL	电话
consignee	varchar(200)	是	NULL	收货人

表4.8 赛事报名

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
bianhao	varchar(200)	是	NULL	编号
bisaimingcheng	varchar(200)	是	NULL	比赛名称
baomingneirong	longtext	否		报名内容
baomingshijian	date	是	NULL	报名时间
baomingrenshu	int(11)	否		报名人数
yonghuming	varchar(200)	是	NULL	用户名
xingming	varchar(200)	是	NULL	姓名
shouji	varchar(200)	是	NULL	手机
sfsh	varchar(200)	是	否	是否审核
shhf	longtext	是	NULL	审核回复
userid	bigint(20)	是	NULL	用户id

表4.9 赛事信息

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
bisaimingcheng	varchar(200)	否		比赛名称
tupian	varchar(200)	是	NULL	图片
bisairiqi	date	是	NULL	比赛日期
bisaishijian	varchar(200)	是	NULL	比赛时间
bisaididian	varchar(200)	是	NULL	比赛地点
baomingrenshu	int(11)	否		报名人数
bisaiyaoqiu	longtext	是	NULL	比赛要求
bisaineirong	longtext	是	NULL	比赛内容

表4.10 收藏表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
userid	bigint(20)	否		用户id
refid	bigint(20)	是	NULL	收藏id
tablename	varchar(200)	是	NULL	表名
name	varchar(200)	否		收藏名称
picture	varchar(200)	否		收藏图片

表4.11 管理员表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
username	varchar(100)	否		用户名
password	varchar(100)	否		密码
role	varchar(100)	是	管理员	角色
addtime	timestamp	否	CURRENT_TIMESTAMP	新增时间

表4.12 用户

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
yonghuming	varchar(200)	否		用户名
mima	varchar(200)	否		密码
xingming	varchar(200)	否		姓名
touxiang	varchar(200)	是	NULL	头像
xingbie	varchar(200)	是	NULL	性别
shouji	varchar(200)	是	NULL	手机
youxiang	varchar(200)	是	NULL	邮箱
money	float	是	0	余额
